永磁同步电机FOC矢量控制4种方法模型：双闭环PI控制、电流滞环控制、转速环滑模控制、电流环PR控制4个simulink模型 三相永磁同步电机矢量控制Matlab/Simulink仿真模型，带有各部分模块详细介绍文档及参考文献17篇。 内容非常全面，说明文档从转速电流双闭环PI控制开始介绍，同时含滞环电流控制、滑模速度控制、静止坐标系下电流PR控制的原理介绍、模型介绍、参数计算步骤、模块结构介绍和仿真波形分析。 方便对比加深理解，以及改进丰富内容。 总共含4个矢量控制（FOC）的Simulink仿真模型，清单如下： （1）一般矢量控制即转速环、电流环均采用PI调节器，则对应仿真模型PMSM_FOC_PI.slx文件。 （2）在（1）的基础上把电流环PI控制器换成滞环控制，则对应仿真模型PMSM_Zhihuan.slx文件。 （3）把转速环PI控制器换成滑模控制，则对应仿真模型PMSM_SMC.slx文件。 （4）若电流控制中不采用坐标变换，把电流环PI控制器换成PR控制器，则对应仿真模型PMSM_PR.slx。 Matlab2015b以上都能正常运行，参数已调好，可直接运行。 内含资料，对Simulink各模块怎么搭建及原理做详细介绍，同时附带模型搭建的参考文献。

搞电机控制的兄弟们注意了！今天咱们来拆解一套永磁同步电机FOC控制的仿真全家桶。这包里塞了四个硬核模型，从基础款到魔改版全齐活，直接掀开Simulink的引擎盖看个明白。

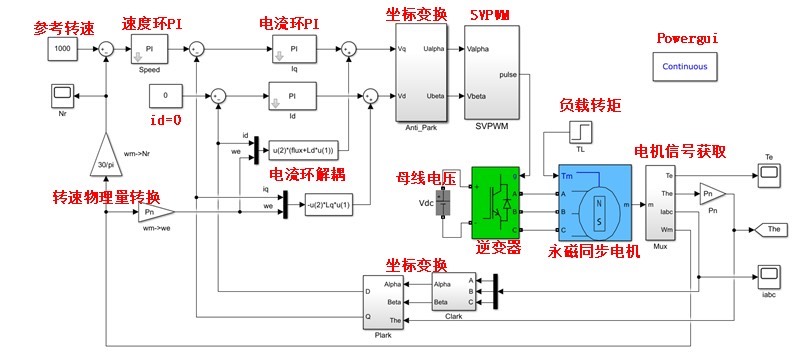

先瞅瞅最经典的双闭环PI控制（PMSMFOCPI.slx），这货就是控制界的五菱宏光——皮实耐造。电流环和转速环两个PI调节器背靠背干活，核心代码里藏着这种暴力美学：

Kp_Id = 2.5;  % 电流环比例系数
Ki_Id = 800;  % 电流环积分系数
Kp_Speed = 0.8; % 转速环比例系数

参数整定讲究个"先内后外"，电流环带宽得是转速环的5-10倍。仿真波形里能看到转速像坐高铁似的平稳爬升，电流波形跟刀切的一样整齐，但遇到负载突变时那0.5秒的转速恢复时间暴露了PI的软肋。

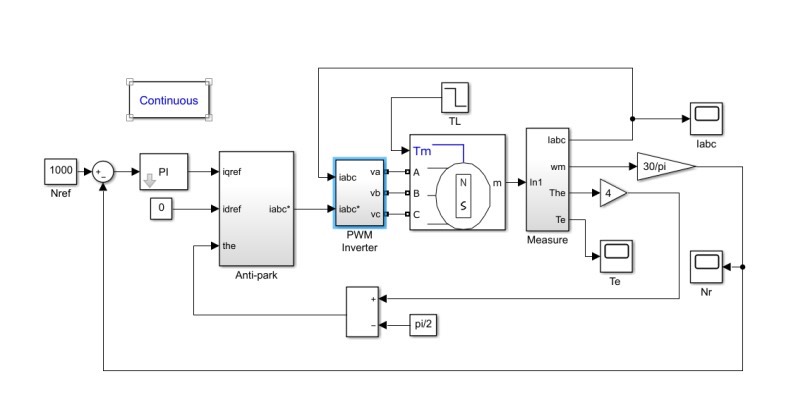

第二款滞环电流控制（PMSM_Zhihuan.slx）就是个暴脾气，把电流环PI换成Bang-Bang控制。代码里就两行霸道逻辑：

if I_error > 0.2
   PWM = 1;
elseif I_error < -0.2
   PWM = 0;
end

这货的仿真波形全是锯齿状跳变，开关频率能飙到5kHz以上。好处是响应快得像打了鸡血，0.1秒就能稳住突变负载，但发热量直接爆炸，适合要速度不要命的场合。

永磁同步电机FOC矢量控制4种方法模型：双闭环PI控制、电流滞环控制、转速环滑模控制、电流环PR控制4个simulink模型 三相永磁同步电机矢量控制Matlab/Simulink仿真模型，带有各部分模块详细介绍文档及参考文献17篇。 内容非常全面，说明文档从转速电流双闭环PI控制开始介绍，同时含滞环电流控制、滑模速度控制、静止坐标系下电流PR控制的原理介绍、模型介绍、参数计算步骤、模块结构介绍和仿真波形分析。 方便对比加深理解，以及改进丰富内容。 总共含4个矢量控制（FOC）的Simulink仿真模型，清单如下： （1）一般矢量控制即转速环、电流环均采用PI调节器，则对应仿真模型PMSM_FOC_PI.slx文件。 （2）在（1）的基础上把电流环PI控制器换成滞环控制，则对应仿真模型PMSM_Zhihuan.slx文件。 （3）把转速环PI控制器换成滑模控制，则对应仿真模型PMSM_SMC.slx文件。 （4）若电流控制中不采用坐标变换，把电流环PI控制器换成PR控制器，则对应仿真模型PMSM_PR.slx。 Matlab2015b以上都能正常运行，参数已调好，可直接运行。 内含资料，对Simulink各模块怎么搭建及原理做详细介绍，同时附带模型搭建的参考文献。

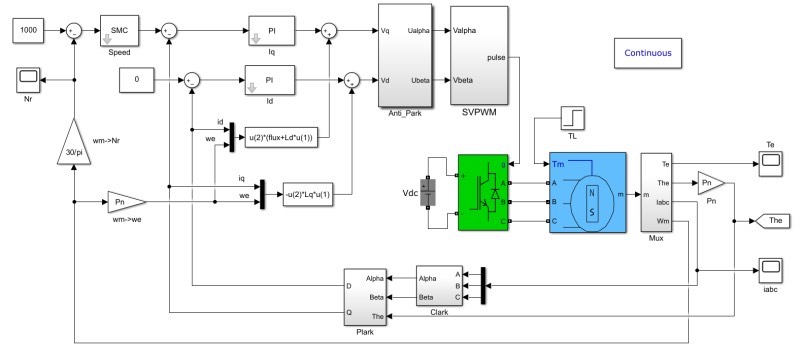

滑模转速控制（PMSM_SMC.slx）玩的是玄学，在转速环里搞了个切换函数：

s = Speed_error + 10*sign(Speed_error);

这魔性的sign函数让系统在相轨迹上玩漂移，参数整定要算等效控制项。仿真时转速跟开挂似的无视参数扰动，但代价是那0.05Nm的转矩抖振看得人密恐发作。

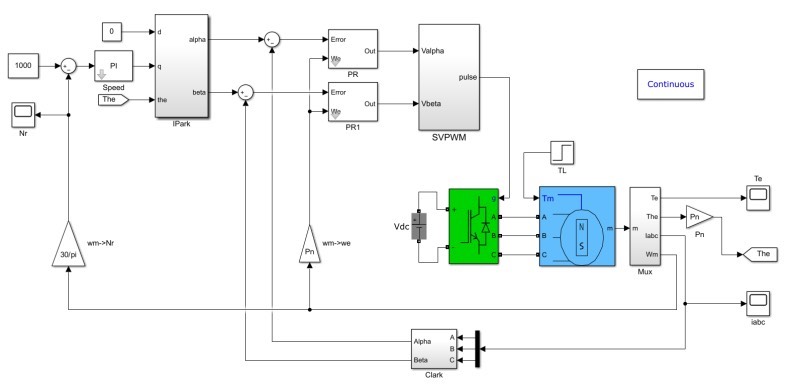

最骚的操作在PMSM_PR.slx里，电流环直接在静止坐标系上搞PR控制。代码矩阵里藏了谐振核：

Kp = 0.5;
Kr = 20;
w0 = 2*pi*50; % 基频50Hz

这种解法省了坐标变换的CPU开销，但调试时得拿捏好谐振带宽。仿真波形里电流THD降到1.2%，代价是频率突变时那0.2秒的适应期。

四个模型跑下来，最带劲的还是看切换控制时相轨迹的鬼步舞。建议新手先拿PI版练手，等玩熟了再上滑模这种骚操作。每个模型的模块说明文档里都埋了参数计算的武功秘籍，比如SMC的切换增益要按扰动上界来选，PR控制器的带宽得覆盖电机基频的±5Hz。仿真时别光盯着稳态波形，故意改几个惯性参数看看哪个控制最抗造，这才是真功夫。
