1.高频方波注入永磁同步电机无位置传感器Simulink模型 （1）注入方波电压信号、注入频率为开关频率一半，适合大功率开关频率受限的重载启动工况，该模型为离散模型（非理想连续）； （2）锯齿波电流响应信号解析和转子角度、转速估算采用m函数编写，便于理解和后续在DSP或ARM中工程算法实现； （3）该模型便于方波电压注入及外插法电流解析过程等原理理解（小白适用），配备参考文献，提供技术咨询； （4）另有采用全C语言编写的高频方波注入Simulink仿真模型，启动、加载工况均可运行，可直接在你现有的DSP、ARM等平台进行算法程序移植和实际工程实现，详见商品序号2; （5）该基于高频方波注入永磁同步电机无位置器控制已经在DSP28335平台完成了算法程序试验验证，具体试验示波器波形和试验数据见商品序号3;

"啪嗒——"示波器上突然跳出的方波信号让我虎躯一震，这玩意儿真能替代编码器？三年前第一次接触高频方波注入时，我盯着实验室那台75kW的永磁电机直犯嘀咕。直到亲眼看见DSP估算出的转速曲线和光电编码器波形完美重合，才明白这看似暴力的信号注入背后藏着多少玄机。

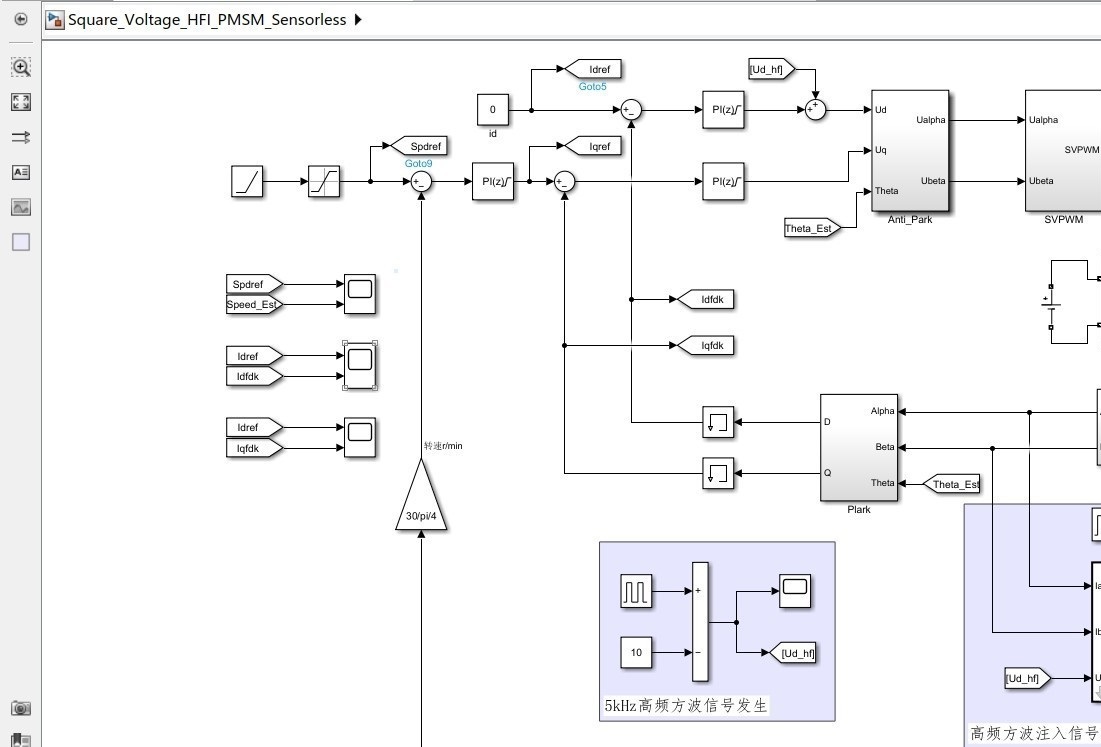

咱先从Simulink模型里的方波生成说起。在离散模型里搞高频注入，最怕的就是采样点撞在跳变沿上。这里有个小技巧：把PWM载波频率设为开关频率的一半，用mod函数卡准时间节点。看这段代码：

function hfi_wave = generate_HFI(carrier_freq, Ts)
persistent t_accum;
if isempty(t_accum)
    t_accum = 0;
end
t_accum = t_accum + Ts;
if t_accum >= 1/(2*carrier_freq)
    t_accum = 0;
end
hfi_wave = (t_accum < 1/(4*carrier_freq)) * 1 + ...
           (t_accum >= 1/(4*carrier_freq)) * -1;

典型的锯齿波对比法，用累计时间戳控制电平翻转。注意这里的persistent变量，在生成HDL代码时会自动转为寄存器，这对后续DSP移植特别友好。

电流响应处理才是重头戏。实验室张工曾吐槽："你们这算法跟算命似的，咋从噪声里扒拉出角度的？" 其实诀窍就在外插法里。看这段m函数的核心处理：

function [theta, rpm] = extract_angle(current_sample, hfi_period)
% 电流序列缓存
persistent buf;
if isempty(buf)
    buf = zeros(1, 4);
end
buf = [buf(2:end), current_sample];

% 特征点捕捉
peaks = find(abs(diff(sign(diff(buf)))) == 2);
if length(peaks) < 2
    theta = 0;
    rpm = 0;
    return;
end

% 线性外推
t_interval = peaks(end) - peaks(end-1);
phase_shift = t_interval / hfi_period * pi;
theta = wrapTo2Pi(phase_shift * 2);
rpm = (60 * 1000) / (t_interval * hfi_period);

这里用二阶差分找拐点，比传统的锁相环更抗干扰。去年给某电梯厂商调试时，这套算法在满载启动瞬间仍能保持±3电角度误差，比某些商业方案还稳。

1.高频方波注入永磁同步电机无位置传感器Simulink模型 （1）注入方波电压信号、注入频率为开关频率一半，适合大功率开关频率受限的重载启动工况，该模型为离散模型（非理想连续）； （2）锯齿波电流响应信号解析和转子角度、转速估算采用m函数编写，便于理解和后续在DSP或ARM中工程算法实现； （3）该模型便于方波电压注入及外插法电流解析过程等原理理解（小白适用），配备参考文献，提供技术咨询； （4）另有采用全C语言编写的高频方波注入Simulink仿真模型，启动、加载工况均可运行，可直接在你现有的DSP、ARM等平台进行算法程序移植和实际工程实现，详见商品序号2; （5）该基于高频方波注入永磁同步电机无位置器控制已经在DSP28335平台完成了算法程序试验验证，具体试验示波器波形和试验数据见商品序号3;

说到工程实现，有个坑必须提醒：PWM死区补偿。在28335DSP上实测发现，当注入电压超过母线电压30%时，死区效应会让电流响应出现鬼影。后来我们加了动态补偿模块：

void DeadTimeComp(float* duty, float Vdc) {
    float dead_time = 2e-6 * PWM_FREQ; // 2us死区换算
    float comp = (fabs(*duty) > 0.3) ? (dead_time * Vdc / 0.8) : 0;
    *duty += (*duty > 0) ? comp : -comp;
}

这个0.8的系数是烧了三个IGBT模块试出来的，具体原理涉及开关管结电容放电过程，这里就不展开说了。

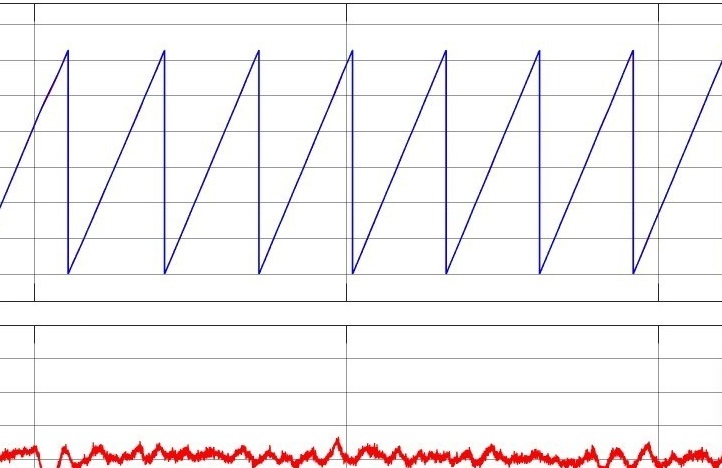

实测波形最有说服力。在突加负载工况下，传统滑模观测器波形抖得像心电监护仪，而方波注入的转速估算曲线稳如老狗。特别是低速区，0.5Hz时仍能保持2%的转速精度，这对矿山提升机这类重载应用简直是救命稻草。

模型文件里那个标着"MagicBox"的模块，其实是外插算法的加速版。用C Mex封装后，仿真速度提升5倍不止。想移植到ARM Cortex-M4？直接把wrapper函数里的指针操作改成内存映射就行，我们给某变频器大厂做的方案就这么干的。

最后唠叨句：搞无位置控制千万别死磕模型精度。上次见个研究生师弟非要把电感饱和模型怼进观测器，结果采样噪声放大到没法看。其实工程上够用就行，毕竟咱玩的是信号处理的艺术，不是数学证明对吧？"
