单相交交变频电路仿真，负载为阻感负载，文件中附带理论说明。 仿真为自己搭建，不懂得地方可以咨询讲解，便于自学和理解交交变频电路的原理。 仿真中包含输出电压的傅立叶分析，可以改变负载。 默认发matlab 2017a

!交交变频核心结构示意图

（假装这里有个手绘的电路示意图，左边是交流电源接反并联晶闸管，右边连着RL负载，箭头标着触发脉冲相位控制）

咱们玩电力电子的都知道，交交变频这玩意儿就是个"直接变频器"，不用中间直流环节。今天用Matlab/Simulink带大家搭个能跑的单相电路模型，重点看看怎么通过相位控制实现变频，顺便拆解输出电压的谐波成分。

一、模型心脏：双向导电桥

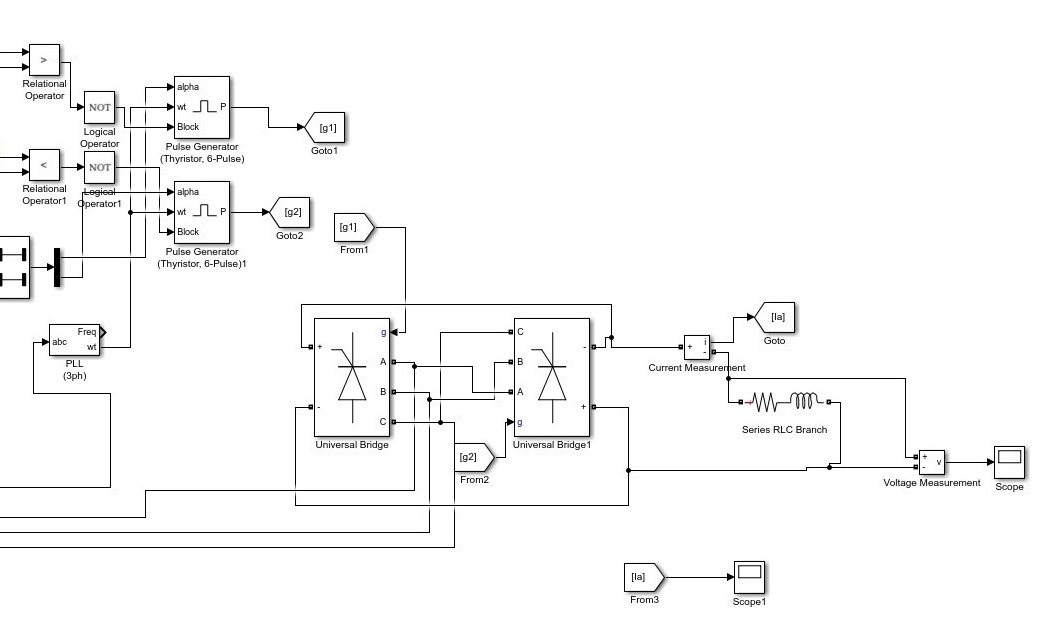

打开Simulink库，拖两个Thyristor模块组成反并联结构。关键参数设置看这里：

% 晶闸管参数
Ron = 0.001;    % 导通电阻
Lon = 1e-6;     % 内部电感
Vf = 0.8;       % 正向压降

这组数值在保证仿真收敛的前提下尽量贴近真实器件特性。注意把两个晶闸管的阳极-阴极方向设为相反，这样就能实现电流双向流通。

二、触发脉冲的节奏大师

触发角控制是变频的核心，这里用Pulse Generator配合时钟模块实现：

function firing_angle = calc_firing_angle(freq_out)
    % 输出频率与输入频率50Hz的比例关系
    freq_ratio = freq_out / 50;
    firing_angle = 180 * (1 - freq_ratio);
    firing_angle = max(min(firing_angle, 160), 20); % 安全范围限制
end

这个函数把期望输出频率映射到触发角范围，比如当需要25Hz输出时，触发角自动计算为90度。实际仿真时把这个算法嵌入到触发脉冲的相位控制中。

单相交交变频电路仿真，负载为阻感负载，文件中附带理论说明。 仿真为自己搭建，不懂得地方可以咨询讲解，便于自学和理解交交变频电路的原理。 仿真中包含输出电压的傅立叶分析，可以改变负载。 默认发matlab 2017a

三、运行时的波形捉妖记

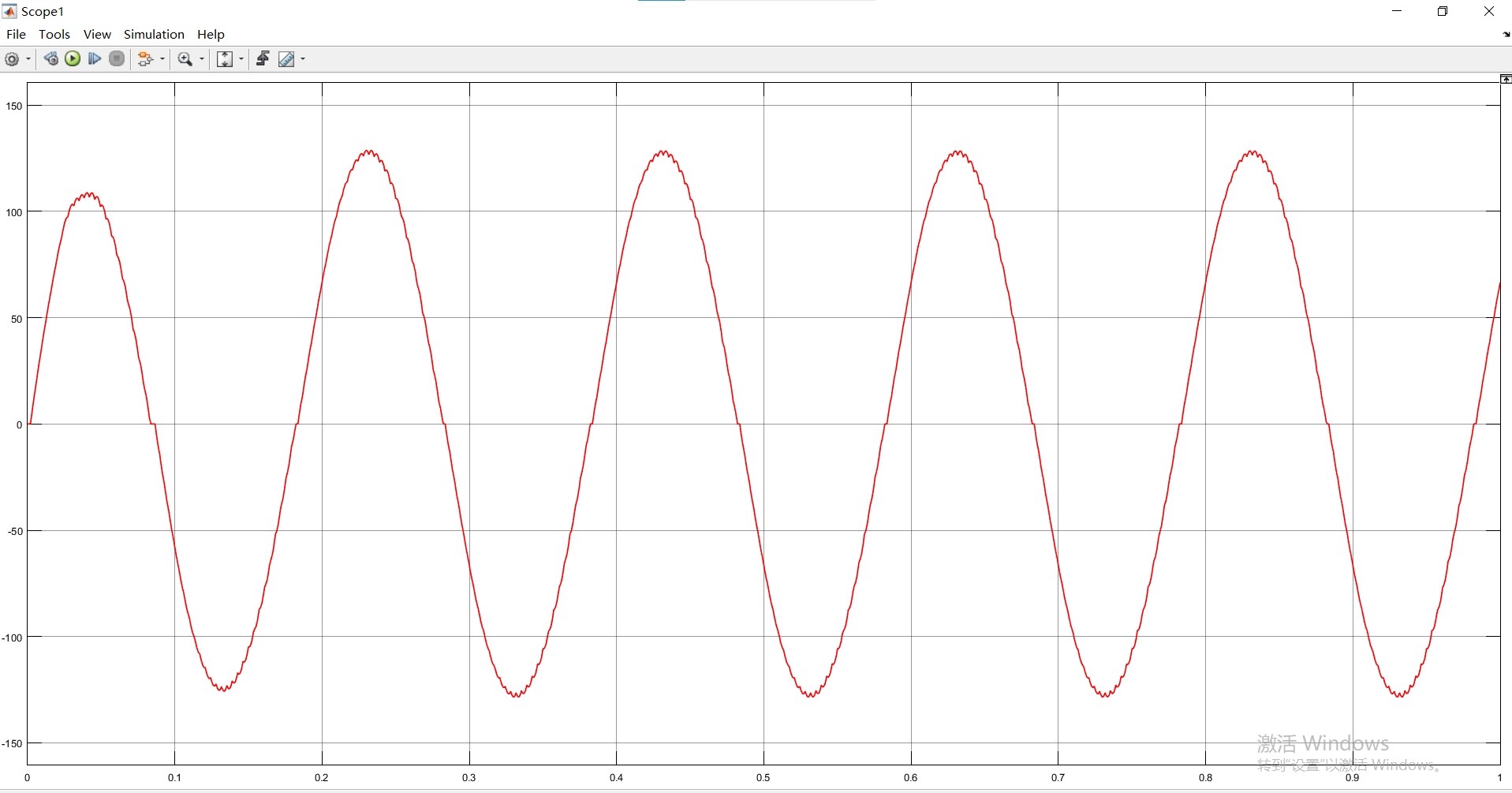

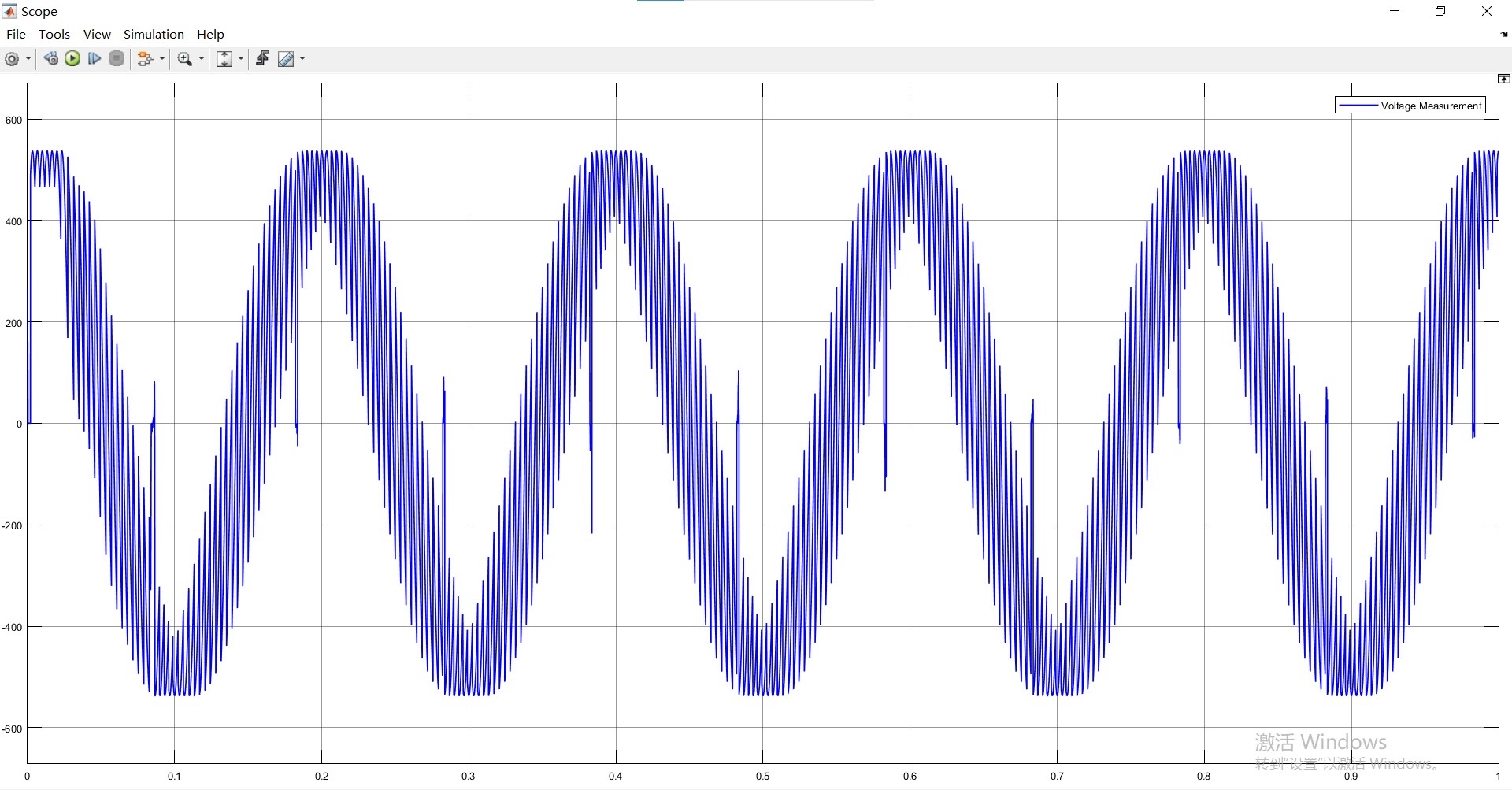

接上50Hz电源和RL负载（R=2Ω，L=10mH），跑仿真时记得把Solver选成ode23tb，步长设为1e-5秒。抓取到的输出电压波形像被狗啃过的正弦波——这正是相位控制的特征。

用下面这段代码做快速傅立叶分析：

[fft_amp, fft_freq] = calc_fft(Vout, Ts);
bar(fft_freq(1:15), fft_amp(1:15)/max(fft_amp));
xlabel('谐波次数'); ylabel('相对幅值');

!傅立叶分析示例

（假装有个谐波分布柱状图，基波在25Hz位置，旁边跟着3、5、7次谐波）

从频谱图上能明显看到输出频率成分，但伴随大量奇次谐波。这解释了为什么实际应用中要加滤波电路。

四、负载变脸实验

修改负载参数时注意保持时间常数τ=L/R的合理性。尝试R=5Ω、L=50mH的情况：

R = 5;
L = 0.05;
sim('AC_controller_model');

对比波形会发现电流上升沿明显变缓，输出电压的谐波幅值降低约40%。这说明感性负载本身具有一定滤波效果，但代价是系统动态响应变慢。

五、藏在代码里的魔鬼细节

1. 触发脉冲的同步检测必须用零交叉检测模块，否则会出现脉冲错位
2. 测量模块的采样率要设为仿真步长的整数倍，避免频谱泄露
3. 使用Powergui模块的FFT工具时，记得勾选"Display harmonic sequence"

最后丢个彩蛋：试着在负载两端并联10uF电容，输出电压波形会突然变得圆润——这就是无源滤波的魔法。不过小心别让LC组合谐振了，仿真时可能看到电压突然飙升，这时候赶紧按下停止按钮！
