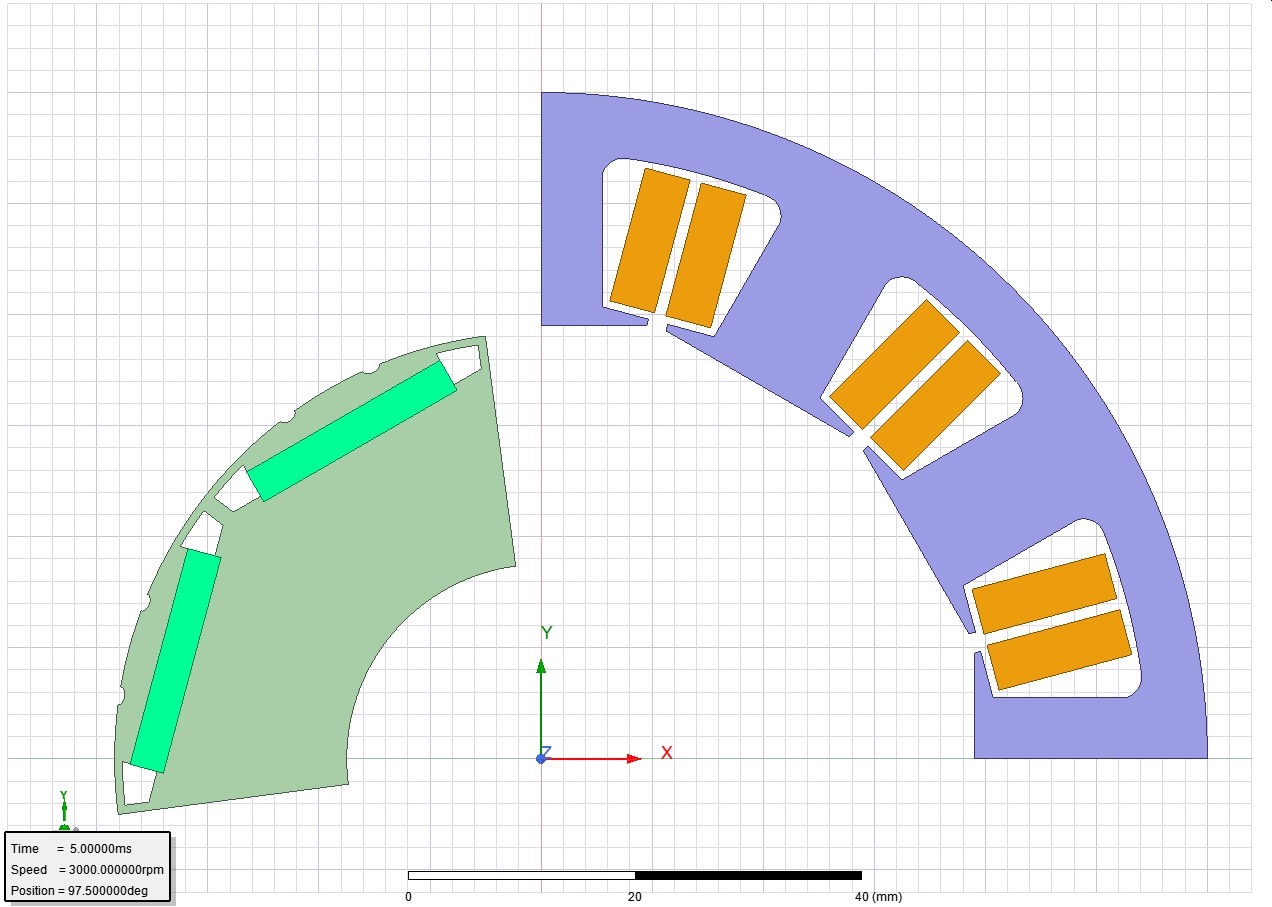

基于rm建模，Maxwell建立一字型的 8极12槽 外径120mm 内径78 25mm轴向长度3000rpm 转速功率800W 转矩2.5Nm 直流母线48V 永磁同步电机极其设计模型 (PMSM 和BLDC)，特点转子开辅助槽、定子齿不均匀气隙。

在电机设计的奇妙世界里，基于RM（磁路法）建模来构建特定规格的永磁同步电机及其设计模型，是一项充满挑战与乐趣的任务。今天咱们就来聊聊基于RM建模，利用Maxwell建立的一款独特的永磁同步电机。

电机关键参数设定

这款电机为一字型的8极12槽结构，外径120mm，内径78.25mm ，轴向长度咱也确定好了，转速3000rpm ，功率800W ，转矩2.5Nm ，直流母线48V 。如此明确的参数，就像是给电机绘制了一张详细的“成长蓝图”。

独特设计特点 - 转子开辅助槽与定子齿不均匀气隙

1. 转子开辅助槽：转子开辅助槽可不是随便开着玩的。它对电机性能有着重要影响，能有效削弱齿槽转矩，提升电机运行的平稳性。简单来说，齿槽转矩就像是电机运行时的“小脾气”，时不时给电机运行带来点震动和噪声。而转子开辅助槽就像是给这个“小脾气”来了个温柔的安抚。

假设我们用Python来简单模拟下齿槽转矩削弱前后的效果（这只是个简单示意，实际电机模拟要复杂得多）：

import numpy as np
import matplotlib.pyplot as plt

# 假设初始齿槽转矩随角度变化
theta = np.linspace(0, 2 * np.pi, 100)
original_cogging_torque = np.sin(theta * 6)  # 简单模拟，实际会更复杂函数

# 假设开辅助槽后齿槽转矩变化
slot_opened_cogging_torque = np.sin(theta * 6) * 0.5  # 假设削弱一半

plt.plot(theta, original_cogging_torque, label='Original Cogging Torque')
plt.plot(theta, slot_opened_cogging_torque, label='Slot - Opened Cogging Torque')
plt.xlabel('Electrical Angle (rad)')
plt.ylabel('Cogging Torque (Nm)')
plt.legend()
plt.show()

从这个简单代码生成的图表可以直观看到，开辅助槽后，齿槽转矩的幅值降低了，也就是“小脾气”被削弱了，电机运行会更稳。

1. 定子齿不均匀气隙：定子齿不均匀气隙设计同样别具匠心。它可以改变气隙磁导分布，优化磁场波形，进而提升电机的效率和功率因数。想象一下，磁场就像水流，而气隙就像是河道，不均匀的气隙就像是精心设计的河道形状，让“水流”更顺畅地流动，减少能量损耗。

PMSM与BLDC设计模型的差异与联系

1. 联系：永磁同步电机（PMSM）和无刷直流电机（BLDC）在很多方面有着千丝万缕的联系。它们都采用了永磁体来产生磁场，而且从结构上看，这款电机的基本框架对两者设计都有基础支撑作用。

1. 差异：在控制策略上就有明显不同。PMSM一般采用矢量控制，通过对定子电流的幅值和相位进行精确控制，实现对电机转矩和转速的精准调节。以Matlab/Simulink为例，搭建PMSM矢量控制模型时，关键模块如下：

% 假设搭建简单PMSM矢量控制模型
% 定义电机参数
P = 4; % 极对数
Rs = 1; % 定子电阻
Ld = 0.01; % d轴电感
Lq = 0.01; % q轴电感
psi_f = 0.1; % 永磁体磁链

% 搭建模型相关代码省略，实际在Simulink中通过图形化界面搭建

而BLDC电机通常采用方波控制，它的反电动势波形接近梯形波，控制相对简单些。在代码实现上，对方波信号的生成和电机换相逻辑是重点。

# 简单模拟BLDC方波控制信号生成
import time

# 假设电机三相
phases = ['A', 'B', 'C']
while True:
    for phase in phases:
        print(f'当前导通相: {phase}')
        time.sleep(0.1)  # 简单模拟导通时间

通过这样的代码可以简单看到BLDC电机方波控制下的换相逻辑。

基于rm建模，Maxwell建立一字型的 8极12槽 外径120mm 内径78 25mm轴向长度3000rpm 转速功率800W 转矩2.5Nm 直流母线48V 永磁同步电机极其设计模型 (PMSM 和BLDC)，特点转子开辅助槽、定子齿不均匀气隙。

总之，基于RM建模来设计这款8极12槽的永磁同步电机（PMSM和BLDC），从关键参数设定到独特设计特点，再到两种电机设计模型的差异与联系，每一步都充满了技术的魅力与挑战，希望通过这些分享，能让大家对电机设计有更深的认识。
