【新增ICEM网格划分】基于SCDM FM Fluent的螺旋桨+x8无人机模型的特性分析 （视频教程） 本课程从SCDM的模型处理开始，到Fluent Meshing的划分网格，再到Fluent设置，最后CFD-POST的后处理，详细介绍了无人机-螺旋桨整体模型下的螺旋桨动态特性分析的过程。 包括SCDM的模型简化，修复，多计算域的创建。 fluent Meshing的网格划分，网格修复，质量提升，附面层网格划分。 Fluent的螺旋桨计算域的设置，数据提取及处理（包括整机和各部分的升力，阻力，俯仰力矩，螺旋桨的拉力，扭矩，力效等）。 CFD-POST的云图设置计算数据的处理。 了仿真结果对无人机螺旋桨的选型的指导以及动力系统效率的获取。 通过本视频可以迅速掌握无人机-螺旋桨整体模型流场分析的关键点，分析螺旋桨滑流的对全机的影响，指导无人机的设计。 增加了利用ICEM软件进行网格划分的视频，了几何拓扑的检查与修复，不同网格划分方法的异同，不同的网格处理方法的注意点。

最近研究了一个超有趣的课程——基于SCDM FM Fluent的螺旋桨 + x8无人机模型的特性分析，还贴心地配有视频教程，对于像我这样想深入了解无人机相关CFD分析的人来说，简直是宝藏。今天就来和大家分享分享这其中的精彩内容。

课程流程概览

整个课程就像一场精心编排的交响乐，从SCDM的模型处理起调，经过Fluent Meshing的网格划分过渡，在Fluent设置中奏响高潮，最后由CFD - POST的后处理完美收官，为我们详细呈现了无人机 - 螺旋桨整体模型下螺旋桨动态特性分析的全过程。

SCDM的模型处理魔法

1. 模型简化：无人机模型往往结构复杂，在SCDM中，我们得像一位技艺精湛的雕刻师，去除那些对分析影响不大的细节，比如一些微小的装饰部件。这样不仅能减少计算量，还能让分析重点更突出。例如，在实际操作中，对于一些螺丝孔、细微倒角等，就可以适当简化。
2. 修复：模型在导入过程中可能会出现一些瑕疵，比如破面、缝隙等。这时候就需要利用SCDM的修复工具，像医生治病一样，将模型修复得完美无缺，确保后续分析的顺利进行。
3. 多计算域的创建：根据分析需求，我们要在SCDM里创建不同的计算域，比如螺旋桨单独的计算域、机身的计算域等。不同计算域为后续的针对性分析提供了基础。

Fluent Meshing的网格划分艺术

1. 网格划分：这可是整个分析过程的关键步骤之一。就好比给模型穿上一层特制的“网格铠甲”，不同的部位可能需要不同类型的网格。在Fluent Meshing中，我们可以选择四面体网格、六面体网格等多种类型。例如对于螺旋桨这种形状复杂的部件，四面体网格可能适应性更好，代码大概像这样（这里用伪代码示意）：

# 假设使用Python与Fluent Meshing交互
import fluent_meshing_api as fma
part = fma.get_part('propeller')
mesh_type = 'tetrahedral'
fma.generate_mesh(part, mesh_type)

这里通过调用Fluent Meshing API，指定螺旋桨部件生成四面体网格。

1. 网格修复：网格划分后可能会出现一些质量问题，比如网格扭曲、重叠等。这就需要网格修复工具来调整，让网格质量达到分析要求。
2. 质量提升：可以通过加密网格、调整网格尺寸等方式提升网格质量，以获得更精确的分析结果。例如，在螺旋桨叶片附近加密网格，能更好地捕捉流场细节。
3. 附面层网格划分：在物体表面附近，流体的流动特性变化很大，所以要专门划分附面层网格来准确模拟这一区域的流动。这对于准确分析螺旋桨与周围流体的相互作用至关重要。

Fluent的设置与数据魔法

1. 螺旋桨计算域的设置：在Fluent中，我们要针对螺旋桨计算域进行详细的设置，包括边界条件、湍流模型等。例如设置螺旋桨表面为无滑移边界条件，让流体在螺旋桨表面的速度与螺旋桨表面速度一致。代码示例（同样为伪代码）：

// 假设使用C语言与Fluent交互
#include "fluent_api.h"
domain = get_domain('propeller_domain');
set_boundary_condition(domain, 'propeller_surface', 'no_slip');

这里通过Fluent API获取螺旋桨计算域，并设置其表面边界条件为无滑移。

1. 数据提取及处理：在计算过程中，我们可以提取整机和各部分的升力、阻力、俯仰力矩，以及螺旋桨的拉力、扭矩、力效等重要数据。这些数据就像一把把钥匙，帮助我们了解无人机和螺旋桨的性能表现。通过对这些数据的分析处理，我们能发现很多有趣的现象和规律。

CFD - POST的后处理盛宴

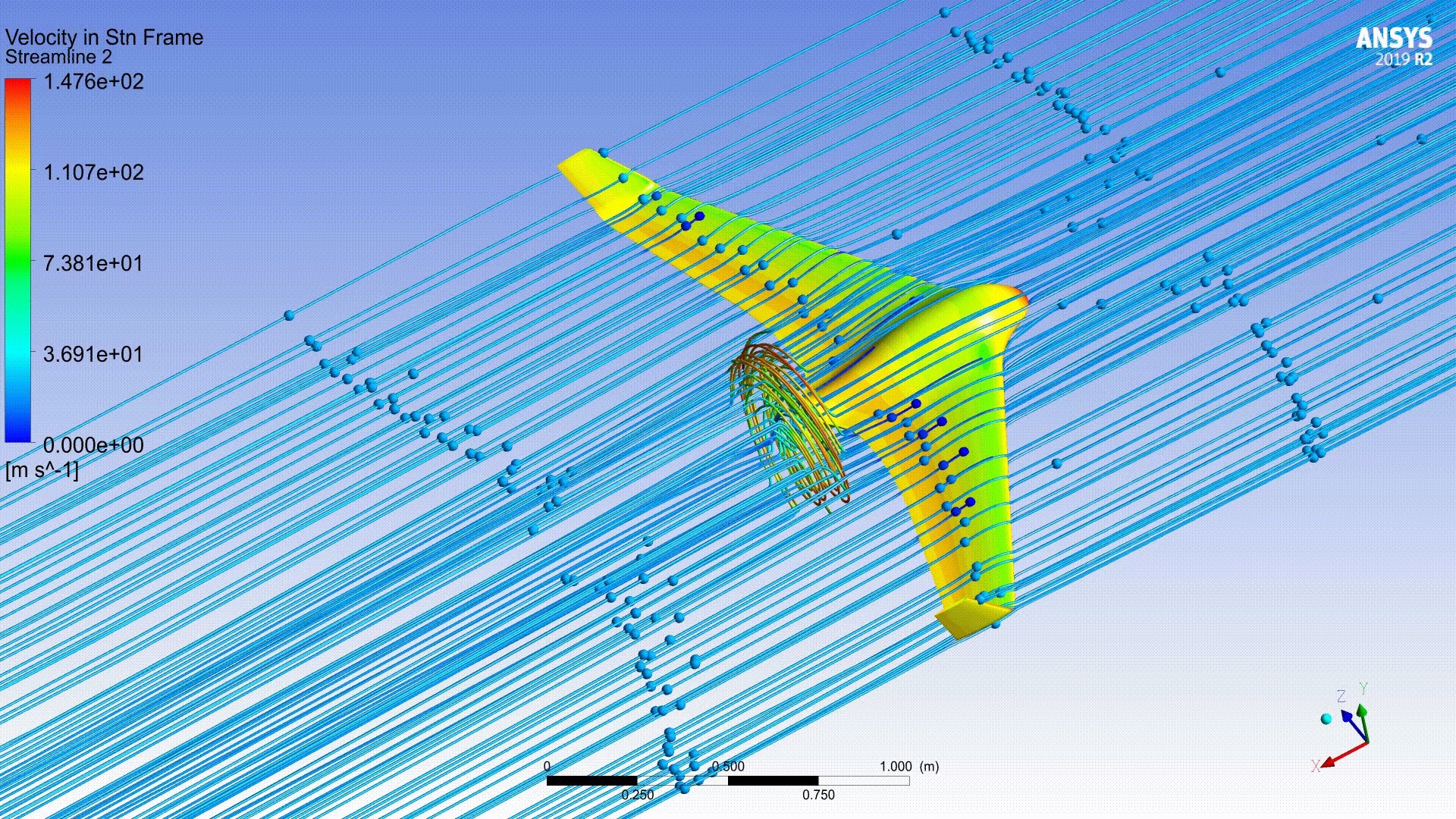

1. 云图设置计算数据的处理：CFD - POST就像一位出色的艺术家，能把计算得到的数据以云图等直观的方式展现出来。通过设置不同的参数，我们可以得到压力云图、速度云图等，从这些云图中可以清晰地看到流场的分布情况，比如螺旋桨周围的高速区、低压区等。

新增ICEM网格划分亮点

这次课程还增加了利用ICEM软件进行网格划分的视频，真是一大惊喜。

1. 几何拓扑的检查与修复：ICEM在划分网格前，会对几何拓扑进行细致的检查与修复。这就像给模型做一次全面体检，确保模型的几何结构符合网格划分要求。比如检查模型中是否存在自相交的面等问题，并进行修复。
2. 不同网格划分方法的异同：ICEM提供了多种网格划分方法，像结构化网格划分、非结构化网格划分等。结构化网格在计算效率上可能更有优势，但对于复杂形状适应性较差；非结构化网格则相反，能更好地贴合复杂模型，但计算量可能较大。通过对比这些方法，我们可以根据具体模型和分析需求选择最合适的网格划分方式。
3. 不同的网格处理方法的注意点：在使用ICEM进行网格处理时，不同的操作都有各自的注意点。比如在生成结构化网格时，要注意拓扑结构的合理规划，避免出现网格质量不佳的情况。

课程收获与意义

通过这个视频教程，我们能迅速掌握无人机 - 螺旋桨整体模型流场分析的关键点，清晰地分析螺旋桨滑流对全机的影响，从而为无人机的设计提供有力的指导。无论是在无人机螺旋桨的选型上，还是动力系统效率的获取方面，都有着重要的意义。希望大家也能去深入学习这个课程，一起探索无人机CFD分析的奇妙世界！

【新增ICEM网格划分】基于SCDM FM Fluent的螺旋桨+x8无人机模型的特性分析 （视频教程） 本课程从SCDM的模型处理开始，到Fluent Meshing的划分网格，再到Fluent设置，最后CFD-POST的后处理，详细介绍了无人机-螺旋桨整体模型下的螺旋桨动态特性分析的过程。 包括SCDM的模型简化，修复，多计算域的创建。 fluent Meshing的网格划分，网格修复，质量提升，附面层网格划分。 Fluent的螺旋桨计算域的设置，数据提取及处理（包括整机和各部分的升力，阻力，俯仰力矩，螺旋桨的拉力，扭矩，力效等）。 CFD-POST的云图设置计算数据的处理。 了仿真结果对无人机螺旋桨的选型的指导以及动力系统效率的获取。 通过本视频可以迅速掌握无人机-螺旋桨整体模型流场分析的关键点，分析螺旋桨滑流的对全机的影响，指导无人机的设计。 增加了利用ICEM软件进行网格划分的视频，了几何拓扑的检查与修复，不同网格划分方法的异同，不同的网格处理方法的注意点。
