光伏储能＋三相并离网逆变切换运行模型【含笔记】 包含Boost、Buck-boost双向DCDC、并网逆变器控制、离网逆变器控制4大控制部分 光伏＋boost电路应用mppt 采用电导增量法实现光能最大功率点跟踪 并网逆变采用PQ控制 离网逆变采用VF控制控制 双向dcdc储能系统维持直流母线电压恒定 孤岛检测，然后在并、离网之间进行自动切换 波形漂亮！转换过程看图说话

最近研究了一个超有意思的玩意儿——光伏储能 + 三相并离网逆变切换运行模型，这里面的门道可不少，跟大家唠唠。

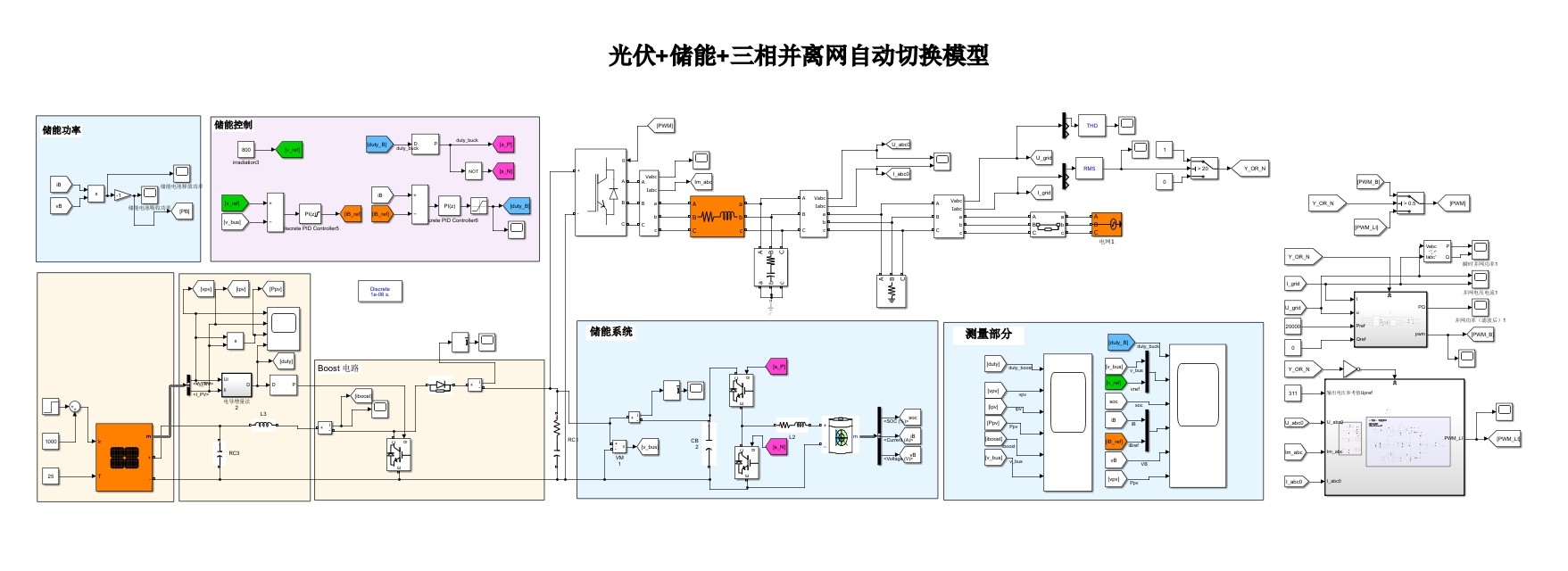

这个模型主要包含了 4 大控制部分：Boost、Buck - boost 双向 DCDC、并网逆变器控制、离网逆变器控制。每个部分都各司其职，共同协作让整个系统顺畅运行。

光伏 + boost 电路与 MPPT

先说说光伏 + boost 电路部分，这里应用了 MPPT（最大功率点跟踪）技术。为啥要用这个技术呢？简单来说，太阳光照条件随时在变，光伏板的输出功率也跟着变，MPPT 就是要在各种条件下都能让光伏板输出最大功率，提升发电效率。

这里采用的是电导增量法来实现光能最大功率点跟踪。电导增量法的核心思想是通过比较光伏阵列的电导增量和瞬时电导来判断工作点与最大功率点的相对位置，从而调整占空比，让光伏板始终工作在最大功率点附近。

光伏储能＋三相并离网逆变切换运行模型【含笔记】 包含Boost、Buck-boost双向DCDC、并网逆变器控制、离网逆变器控制4大控制部分 光伏＋boost电路应用mppt 采用电导增量法实现光能最大功率点跟踪 并网逆变采用PQ控制 离网逆变采用VF控制控制 双向dcdc储能系统维持直流母线电压恒定 孤岛检测，然后在并、离网之间进行自动切换 波形漂亮！转换过程看图说话

下面是一段简单示意性的电导增量法代码（以 C 语言为例）：

// 假设已经获取到光伏板的电压 V 和电流 I
float V, I;
// 上一时刻的电压和电流
float V_prev, I_prev;
// 电压变化量和电流变化量
float dV, dI;
// 占空比
float duty_cycle;

// 获取当前光伏板的电压和电流
// 这里应该是从实际电路测量获取，为示意简单赋值
V = 24.0;
I = 5.0;

// 计算电压和电流变化量
dV = V - V_prev;
dI = I - I_prev;

// 计算电导增量和瞬时电导
float dG = dI / dV;
float G = I / V;

if (dG < 0) {
    if (G < 0) {
        // 增大占空比
        duty_cycle += 0.01;
    } else {
        // 减小占空比
        duty_cycle -= 0.01;
    }
} else {
    // 保持占空比不变
}

// 更新上一时刻的电压和电流
V_prev = V;
I_prev = I;

代码分析

这段代码首先获取了光伏板的电压和电流，然后计算出电压和电流的变化量，进而得到电导增量和瞬时电导。根据两者的比较结果来调整占空比，从而控制 boost 电路，让光伏板工作在最大功率点附近。不过实际应用中，电压和电流的获取肯定是通过传感器和相应的采集电路，这里只是为了展示核心逻辑做了简单赋值。

并网与离网逆变控制

并网逆变采用 PQ 控制，离网逆变采用 VF 控制。PQ 控制主要是让逆变器向电网输送特定的有功功率（P）和无功功率（Q），确保电能顺利并入电网且符合电网要求。而 VF 控制则是在离网情况下，维持输出电压（V）和频率（F）的稳定，给离网负载提供稳定可靠的电能。

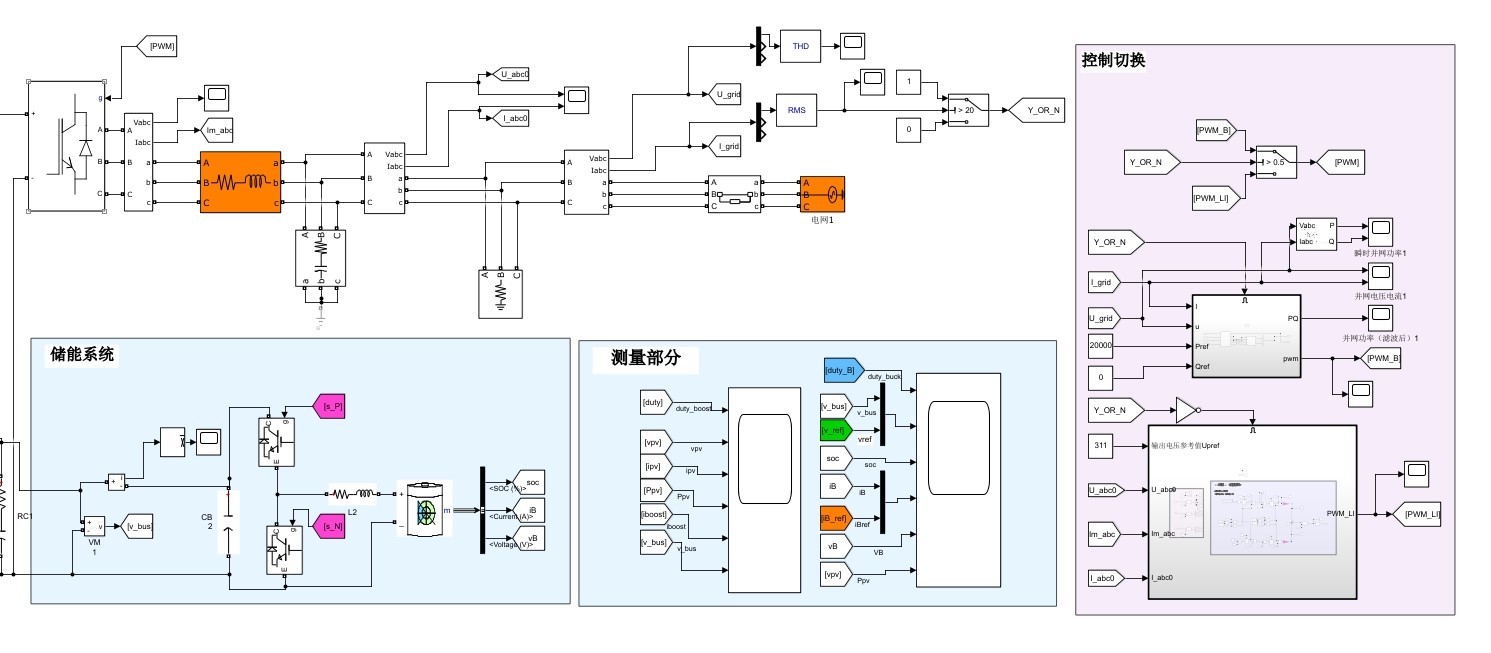

双向 DCDC 储能系统

双向 DCDC 储能系统在整个模型里起着维持直流母线电压恒定的重要作用。在光伏发电充足时，它可以将多余的电能存储到电池中；而在光伏发电不足或者负载需求大时，它又能从电池中释放电能，保证直流母线电压稳定，为逆变部分提供稳定的输入。

孤岛检测与并离网自动切换

孤岛检测是这个模型的关键功能之一。当电网出现故障或者停电时，系统要能迅速检测到，然后自动从并网模式切换到离网模式，保证负载的持续供电。反之，当电网恢复正常时，又能平稳地从离网模式切换回并网模式。

实现孤岛检测的方法有很多种，比如主动频率偏移法、无功功率扰动法等。这里不展开讲具体代码实现，但大致思路就是通过检测电网的一些特征参数，如电压、频率、相位等的变化来判断是否发生孤岛效应。

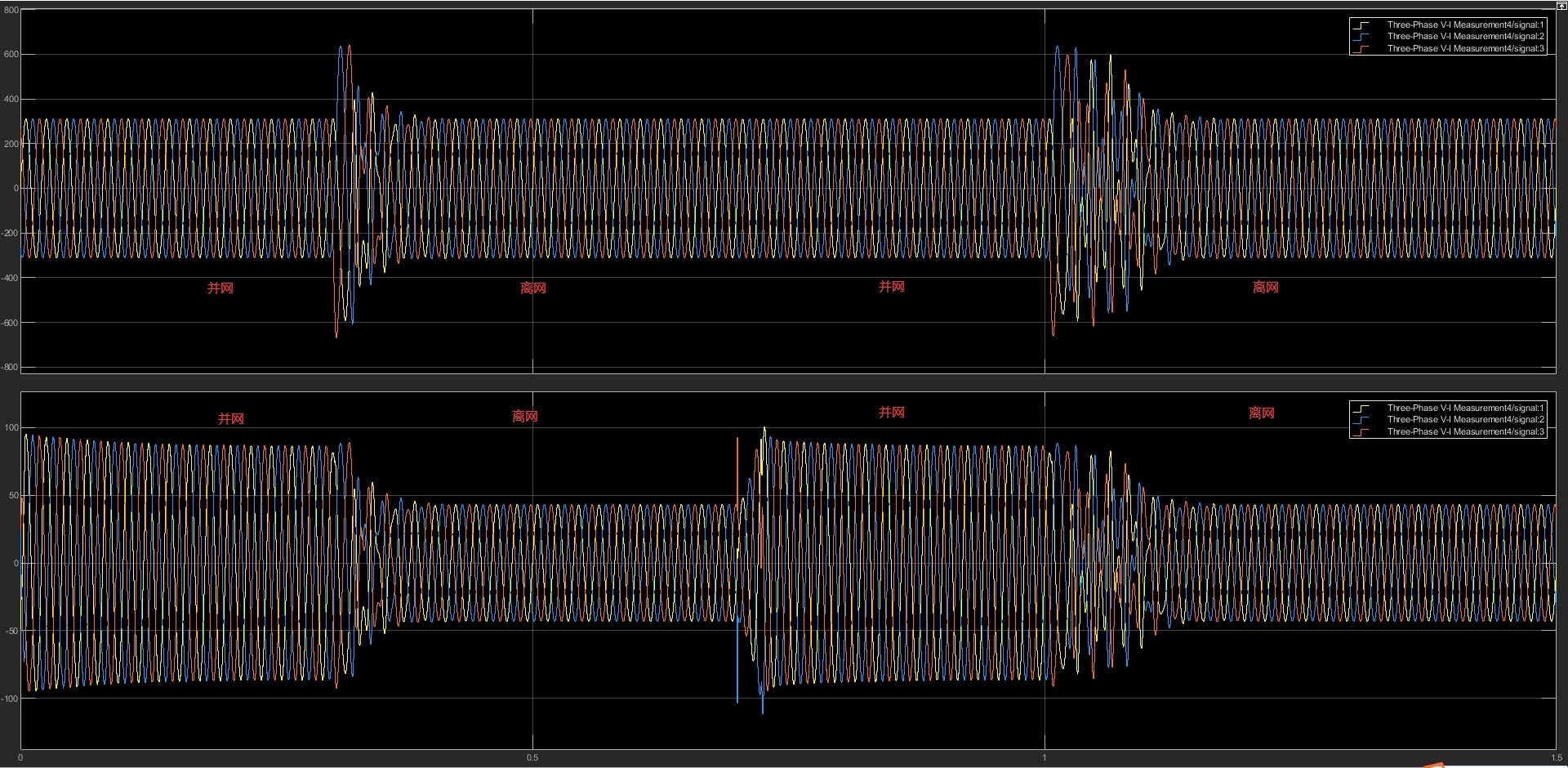

最后说说这个模型的效果，波形那叫一个漂亮！从并网到离网，再从离网到并网的转换过程，看着波形图就像欣赏一场优美的“电之舞蹈”，各个参数的变化都清晰可见，转换过程平滑稳定。感兴趣的小伙伴可以自己动手搭建模型，感受一下其中的乐趣与奇妙。希望这篇分享能给同样研究这个领域的朋友一些启发！
