锂电池SOC估算模型 卡尔曼滤波 锂电池模型Simulink 超全的锂电池SOC估算模型打包合集

在锂电池应用的广袤领域里，准确估算电池的荷电状态（SOC）就如同给航行在茫茫大海中的船只配备了精准的导航系统，其重要性不言而喻。今天，咱们就来唠唠锂电池SOC估算模型，尤其是其中基于卡尔曼滤波算法，以及通过Simulink搭建锂电池模型的那些事儿。

一、卡尔曼滤波在锂电池SOC估算中的魅力

卡尔曼滤波就像是估算领域里的一把瑞士军刀，功能强大且应用广泛。它是一种基于线性系统状态空间模型的最优递归数据处理算法，对于锂电池SOC估算这类动态系统的状态估计有着得天独厚的优势。

想象一下，锂电池在充放电过程中，各种参数都在实时变化，SOC 也处于动态的波动里。卡尔曼滤波能够根据系统前一时刻的状态预测值和当前时刻的观测值，来不断更新系统状态的估计值，就好像一个聪明的追踪者，时刻紧紧跟随真实状态的脚步。

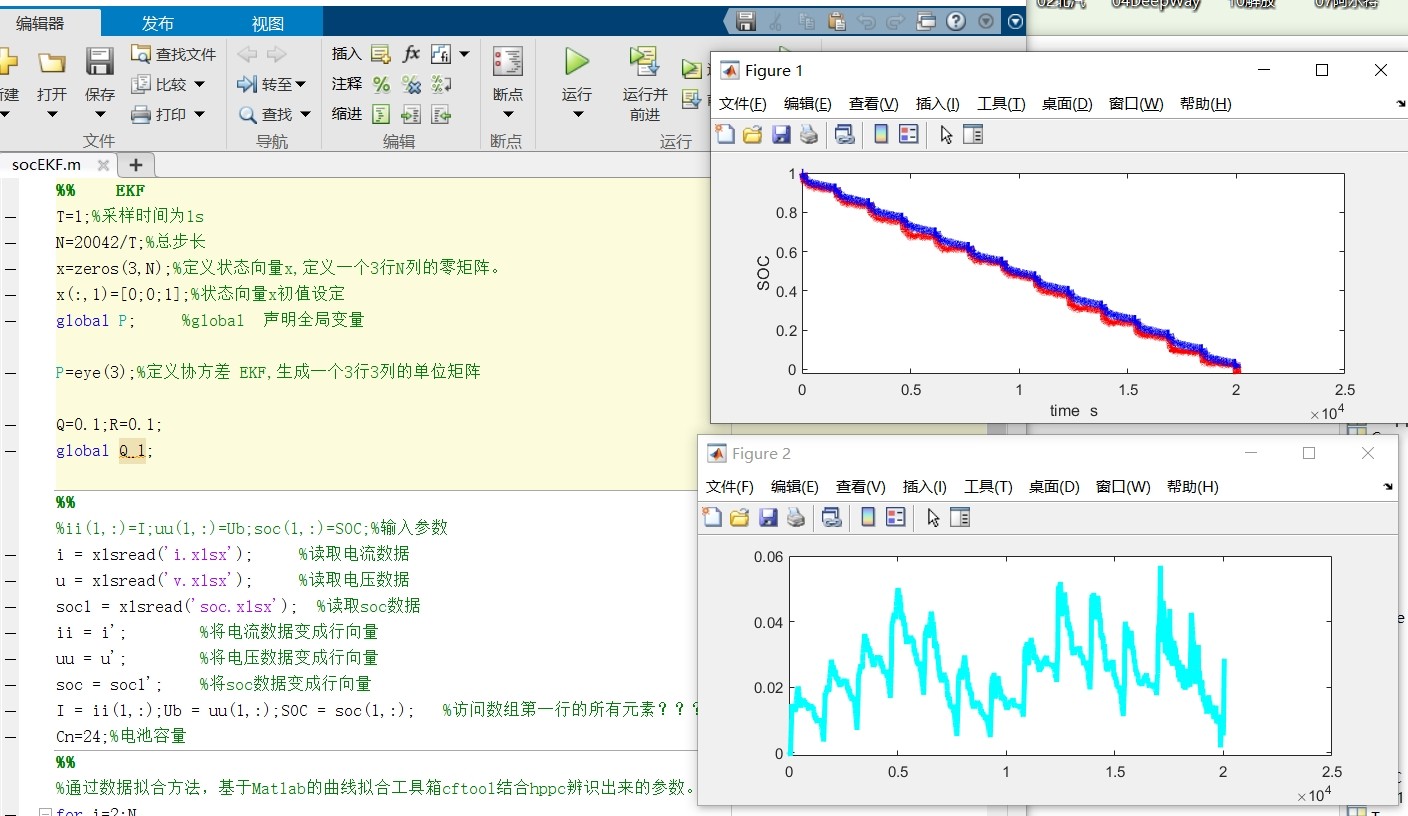

下面咱们来看看一段简单的基于卡尔曼滤波的锂电池SOC估算伪代码（以Python为例）：

import numpy as np

# 初始化参数
A = 1  # 状态转移矩阵
H = 1  # 观测矩阵
Q = 0.001  # 过程噪声协方差
R = 0.01  # 观测噪声协方差
x_hat = 0  # 初始状态估计值
P = 1  # 初始估计误差协方差

# 模拟观测数据
observations = [0.8, 0.78, 0.76, 0.74]

for z in observations:
    # 预测步骤
    x_hat_minus = A * x_hat
    P_minus = A * P * A + Q

    # 更新步骤
    K = P_minus * H / (H * P_minus * H + R)
    x_hat = x_hat_minus + K * (z - H * x_hat_minus)
    P = (1 - K * H) * P_minus

    print(f"当前SOC估计值: {x_hat}")

在这段代码里，A 是状态转移矩阵，在简单模型中假设SOC状态转移相对稳定，所以设为1 。H 观测矩阵同样设为1，因为我们假设观测值能直接反映SOC的部分信息。Q 和 R 分别代表过程噪声协方差和观测噪声协方差，这俩参数就像两个调节器，用来平衡预测值和观测值对最终估计结果的影响。

预测步骤里，我们根据上一时刻的状态估计值 xhat 来预测当前时刻的状态 xhatminus，同时更新估计误差协方差 Pminus。而在更新步骤中，卡尔曼增益 K 就像一个权衡器，决定了观测值 z 对最终估计值 x_hat 的修正程度。最后更新估计误差协方差 P，为下一次迭代做准备。

二、Simulink搭建锂电池模型

Simulink作为MATLAB中的可视化建模与仿真工具，为我们搭建锂电池模型提供了极为便捷的平台。它就像一个乐高积木世界，我们可以把各种功能模块像积木一样拼接起来，构建出复杂而精确的锂电池模型。

首先，我们要在Simulink库中找到基本的模块，比如电源模块、电阻、电容模块等，这些就像是搭建锂电池模型这座大厦的基础砖块。以等效电路模型为例，我们可以用电阻模块来模拟电池的内阻，电容模块来模拟电池的极化电容。

锂电池SOC估算模型 卡尔曼滤波 锂电池模型Simulink 超全的锂电池SOC估算模型打包合集

在搭建过程中，我们还可以利用Simulink强大的信号处理和控制模块来模拟锂电池的充放电过程。比如说，通过PWM（脉冲宽度调制）模块来控制充电电流的大小和频率，模拟真实的充电场景。

假设我们搭建了一个简单的一阶RC等效电路锂电池模型，在Simulink里它可能长这样：

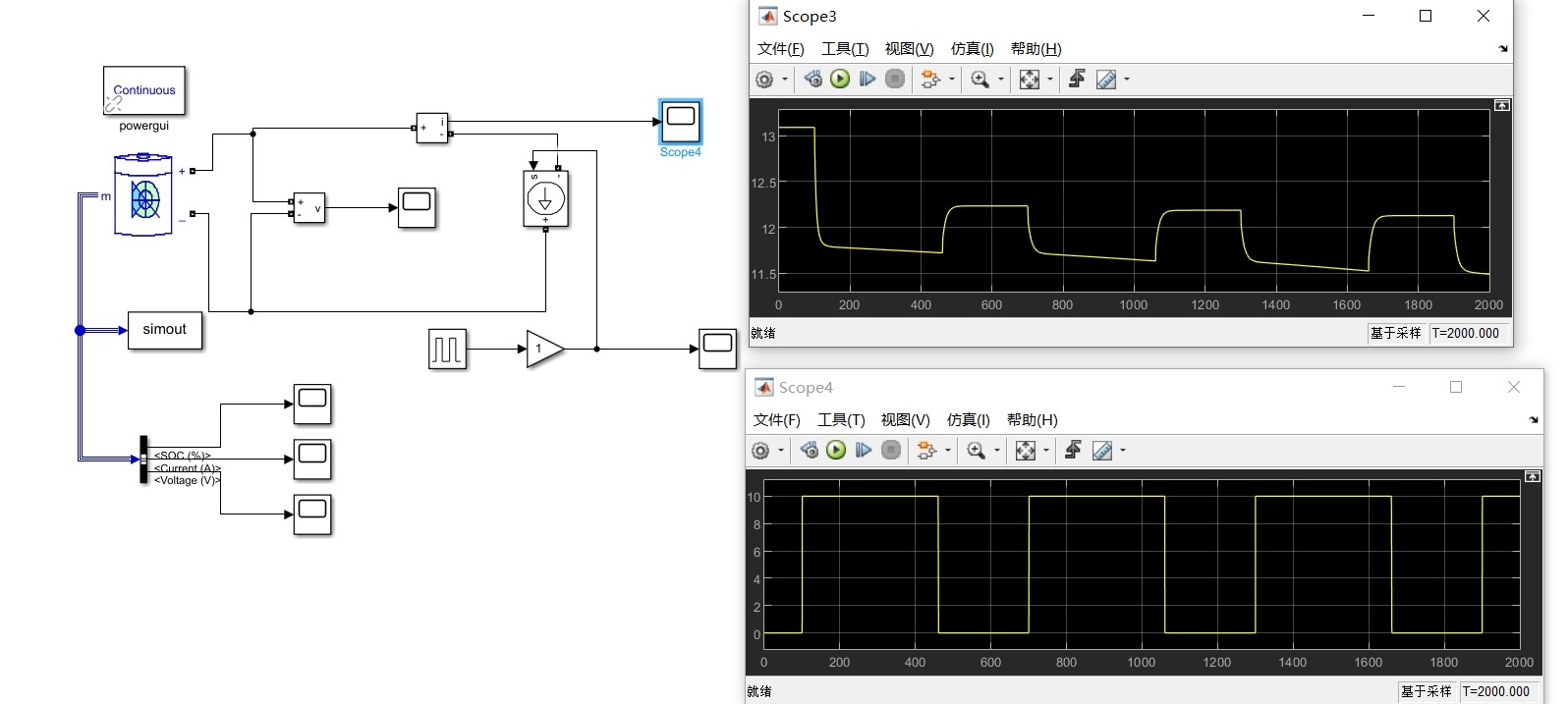

[此处可以放一张简单的Simulink锂电池模型截图，从电源输入，经过电阻、电容等模块，到输出端模拟SOC变化]

通过在这个模型中设置不同的参数，如电池的开路电压、内阻、电容值等，我们就能模拟锂电池在不同工况下的性能表现，进而为SOC估算提供更贴合实际的模型基础。

三、两者结合的威力

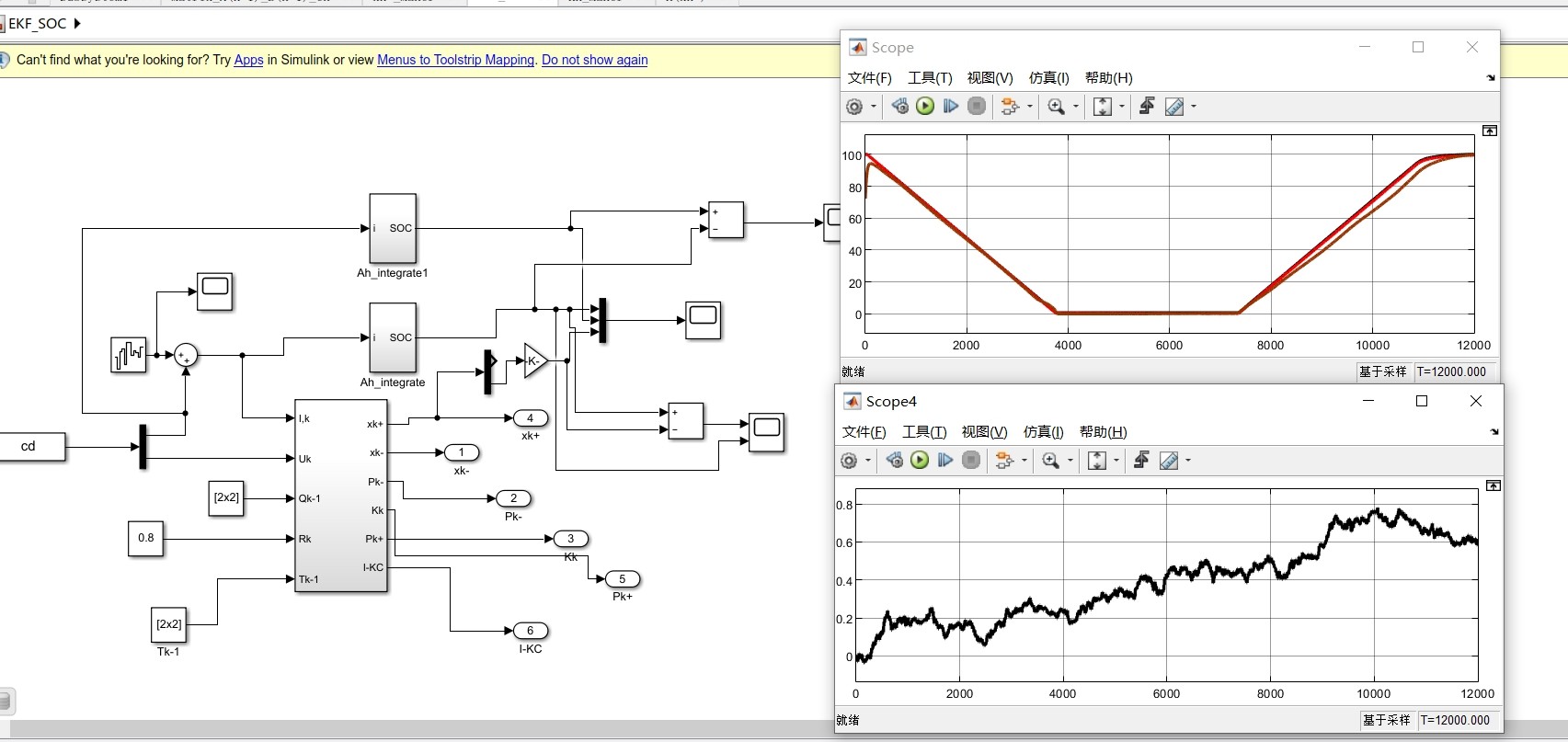

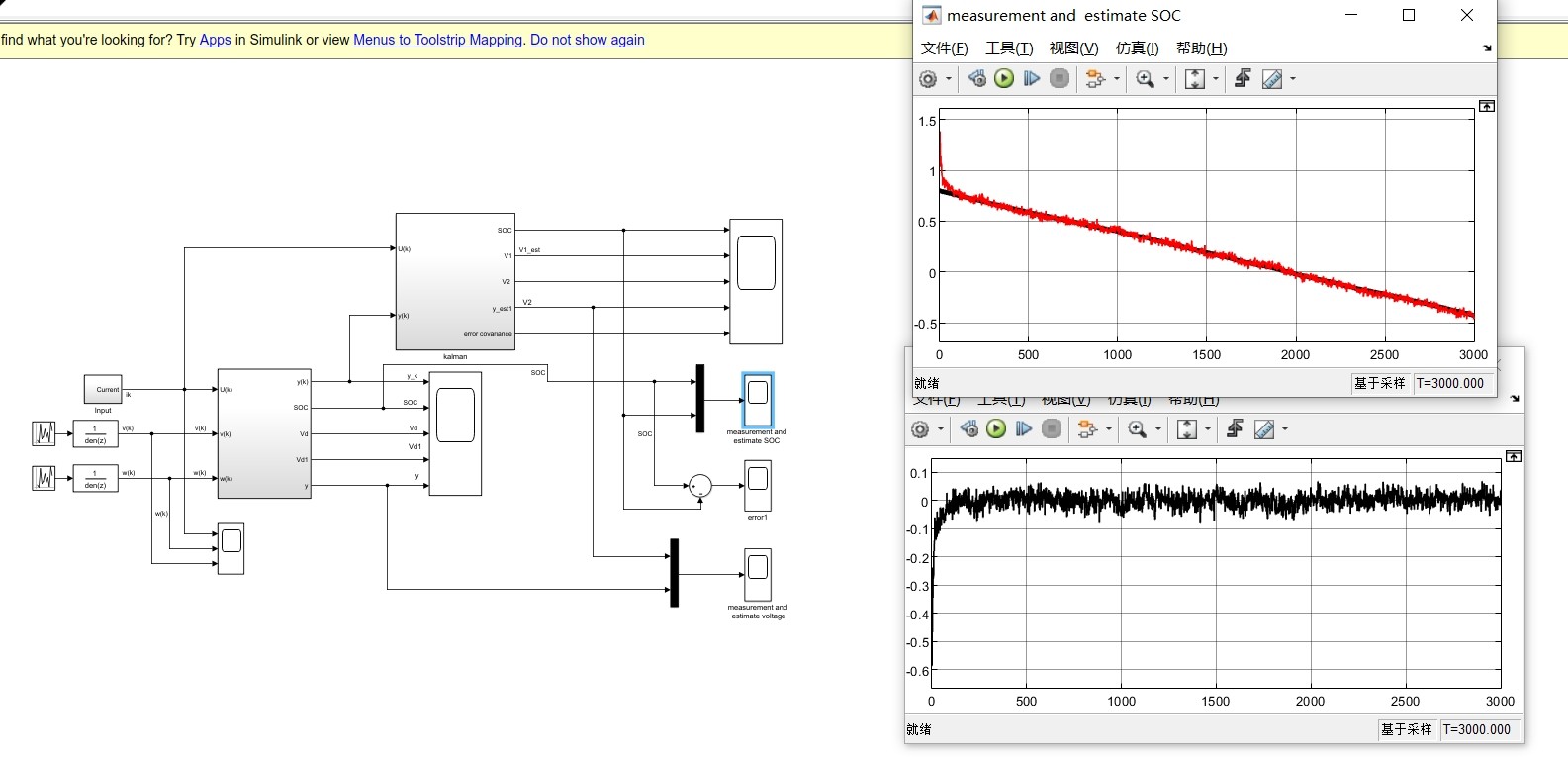

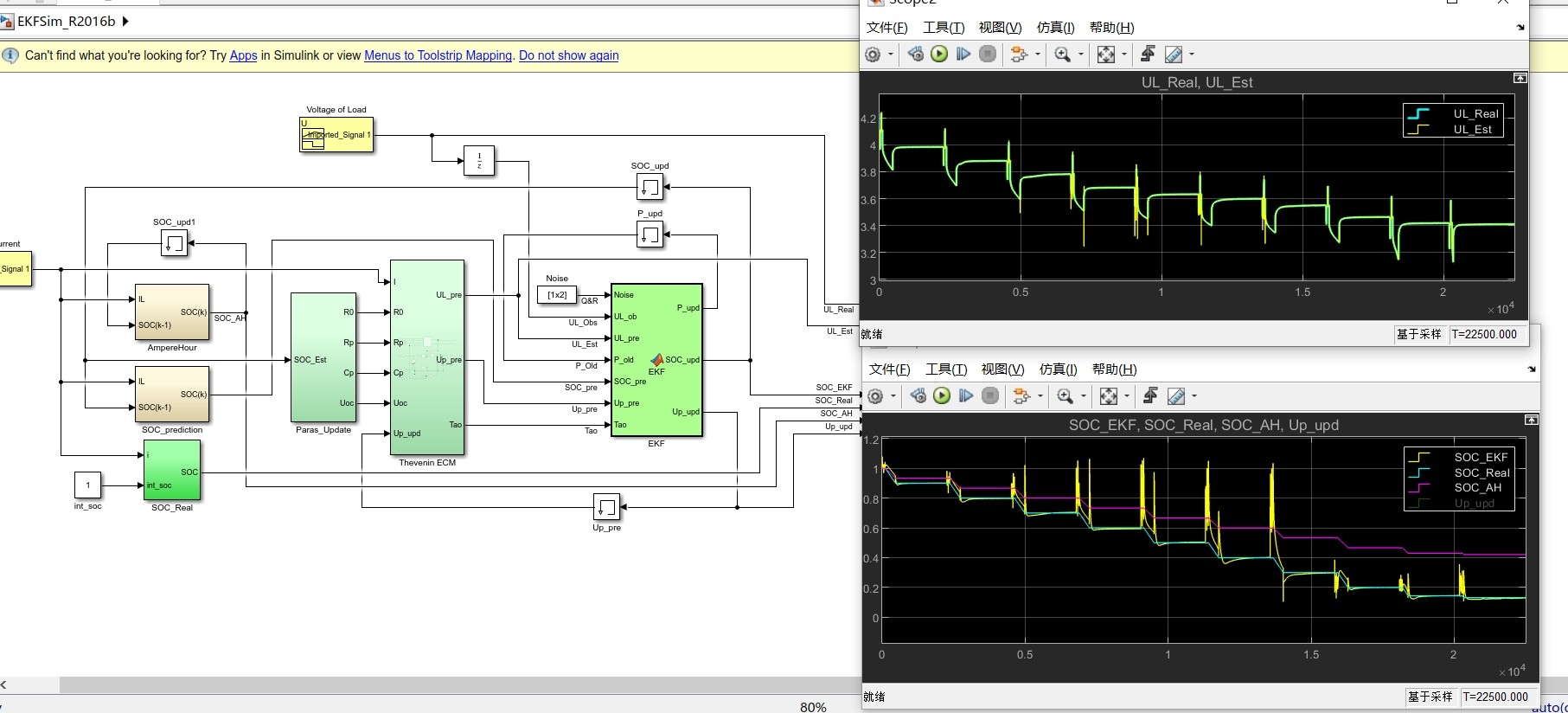

将卡尔曼滤波算法融入到Simulink搭建的锂电池模型中，就如同给一把锋利的宝剑配上了绝世剑鞘，相得益彰。我们可以在Simulink中利用S - Function模块将之前编写的卡尔曼滤波算法代码嵌入到模型里。这样，当锂电池模型实时输出各种观测数据时，卡尔曼滤波算法就能实时对这些数据进行处理，给出更加准确的SOC估算值。

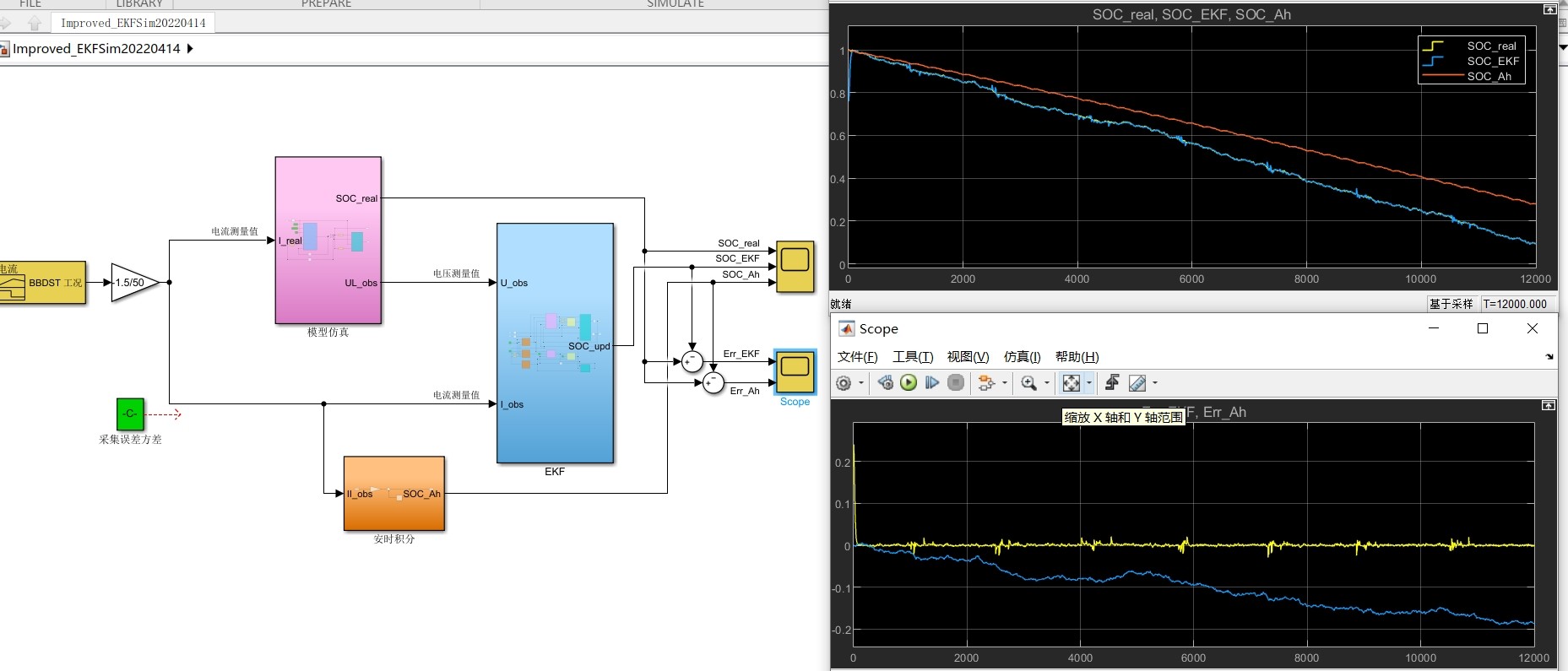

这种结合不仅能提高SOC估算的精度，还能增强整个系统对复杂工况的适应性。无论是在电动汽车的频繁启停场景，还是在储能系统的长时间充放电过程中，这套结合的方案都能像一位经验丰富的老司机，稳稳地驾驭着SOC估算的准确性。

总之，锂电池SOC估算模型中，卡尔曼滤波与Simulink搭建的模型各展其长，又相互配合。通过深入研究和实践这两者的应用，我们能为锂电池在更多领域的高效、安全应用打下坚实的基础，让锂电池这个能源小巨人在未来的科技舞台上绽放更耀眼的光芒。
