syy最近对数码管驱动很感兴趣，想用linux i2c驱动来控制HT16K33数码管芯片进而控制LED
大致思路为
linux i2c -> HT16K33芯片 -> 8-Segment led

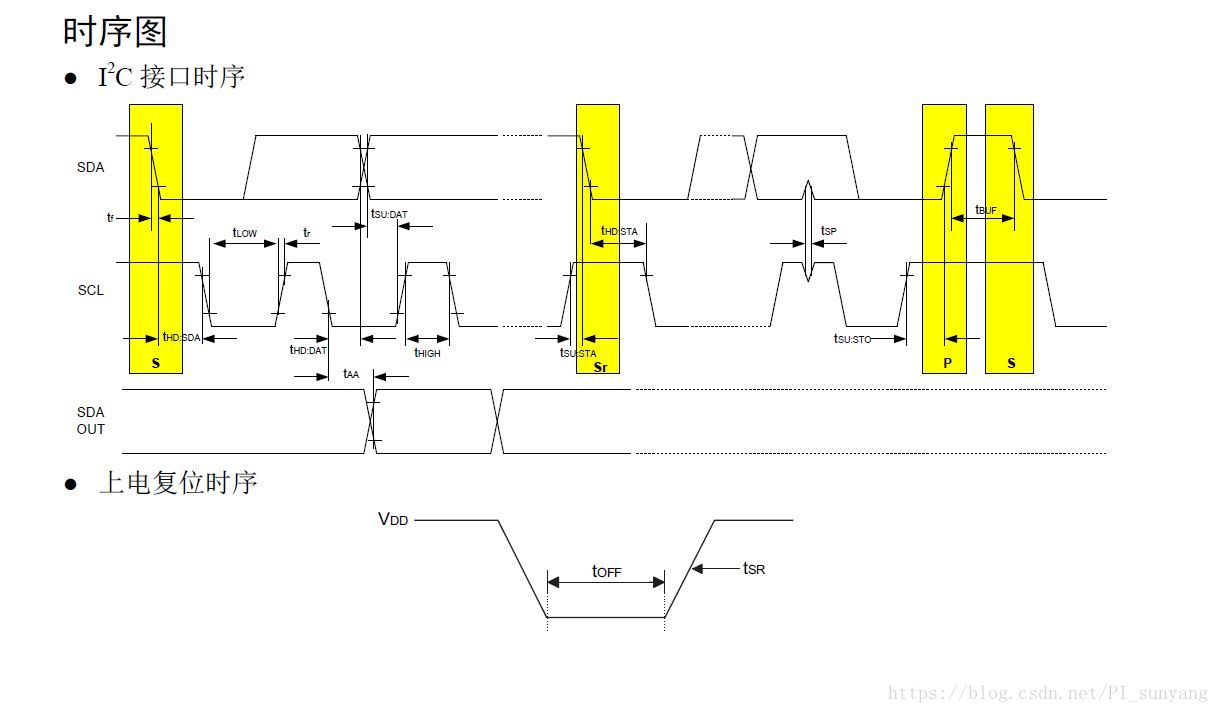

1. I2C:I2C大家老生长谈，贴一张I2C时序图
2. 时序图3.我们再看一下HT16K33 cmd

#define		DISPLAY_ON_OFF				0x81
#define		DIMMING_SET_DEFAULT			0xEF
#define		DISPLAY_DATA_RAM_LENGTH		16
#define 	LED_7SEG_HT16K33_DEFAULT_I2C_ADDR	0x70

注：建议在激活LCD 显示功能之前清除所有RAM 数据以初始化显示存储器RAM。如果
在启用LCD 显示功能之前未初始化RAM 数据，那么在执行LCD ON 指令后LCD 将
可能导致不正确的显示效果。
4.代码部分就很好写了，贴出来单片机的程序参考

//------WDT clock source: fsub
//****************************************************

#include "include.h"

//****************************************************


//****************************************************
void main()
{
	unsigned char i;
	mcu_initial();
	ram_clr();
	//HT16 MCU initial
	delay_100ms();
	HT16_Command_Write_Operation(SYSTEM_ON);
	HT16_Command_Write_Operation(SET_INT_OUTPUT_LOW);
	HT16_Command_Write_Operation(DISPLAY_OFF);
	HT16_Command_Write_Operation(DIMMING_SET_DEFAULT);
	for(i=0;i<DISPLAY_DATA_RAM_LENGTH;i++)
	{
		HT16_Byte_Write_Operation(i,0x00);
	}
	//It is strongly recommended that the key data RAM of address 0x40H~0x45H
	//should be read continuously and in one operation
	HT16_Page_Read_Operation(KEY_DATA_RAM_START,KEY_DATA_RAM_LENGTH,GV_U8_HT16_Key_Data);
	HT16_Command_Write_Operation(SYSTEM_OFF);

	GV_U8_Bright_Set=DIMMING_SET_DEFAULT;
	GV_U8_DRow0=0x41;
	GV_U8_DRow1=0xff;
	GV_U8_DRow9=0x1e;

	_emi=1;

	while(1)
	{
		GCC_CLRWDT();
		if(bTB0_INT)
		{
			bTB0_INT=0;
			Key_Detect();
			Bright_Adjust();
			Music_Adjust();
			Track_Time_Display();
		}
		LED_Panel_Update();
	}
}

5.神器i2ctools
参考大神的博文，感谢！
https://blog.csdn.net/xukai871105/article/details/18234075
1.scan i2c busfile
i2cdetect -l
2.i2c device
i2cdetect -y 1
3.寄存器内容导出
i2cdump -y 1(i2c总线编号) 0x51(i2c slave address)
4.寄存器内容写入
i2cset -y 1 0x50 (设备地址) 0x00（存储器地址） 0x13

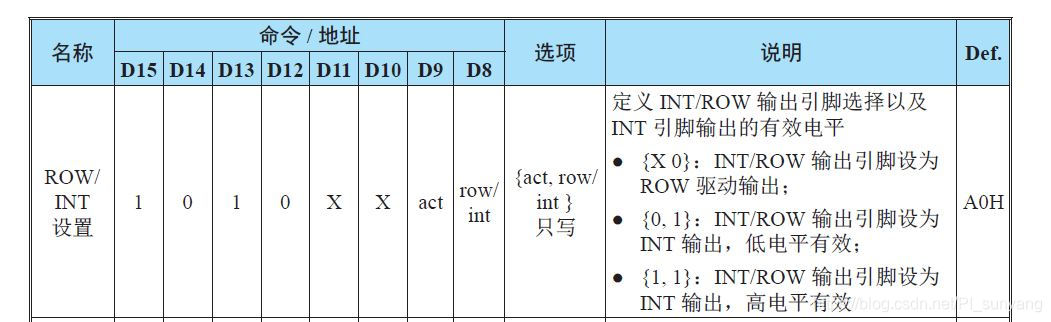

6. 数码管小数点部分可以定义为

#define		SET_ROW_OUTPUT				0xA0
#define		SET_INT_OUTPUT_LOW			0xA1



	retval = write_register(fd[0], SET_ROW_OUTPUT, data, 1);
		if(retval != 1) {
			printf("SET SET_ROW_OUTPUT failed!\n");
		}else{
			printf("Set SET_ROW_OUTPUT-%x\n", data[0]);
		}

I2C从设备地址

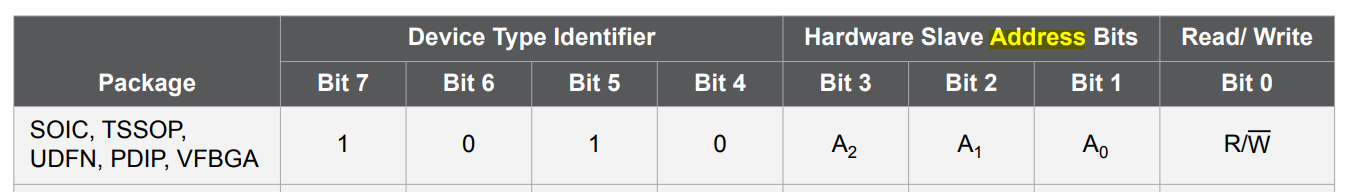

1. 举列子如下
2. 规格书协议中的从站地址由7位地址合以为R/W读写位组成的，这个是器件地址
3.
4. A0为1是READ,A0为0是WRITE, A1-A3一般为所以设备地址为0xA0
5. 但是在ARM中，读写方向是用寄存器的单独一位来确定的，有一个7位的域用来保存设备地址。所以该I2C设备在ARM I2C总线上的地址为0xA0 右移一位 0x50.
