从本章开始正式为游戏内容，本专栏可以替大家提供作者自己的解题思路，可供参考，创作不易，且看且珍惜！

原力觉醒

第一关，没啥好说的，直接连上就ok!

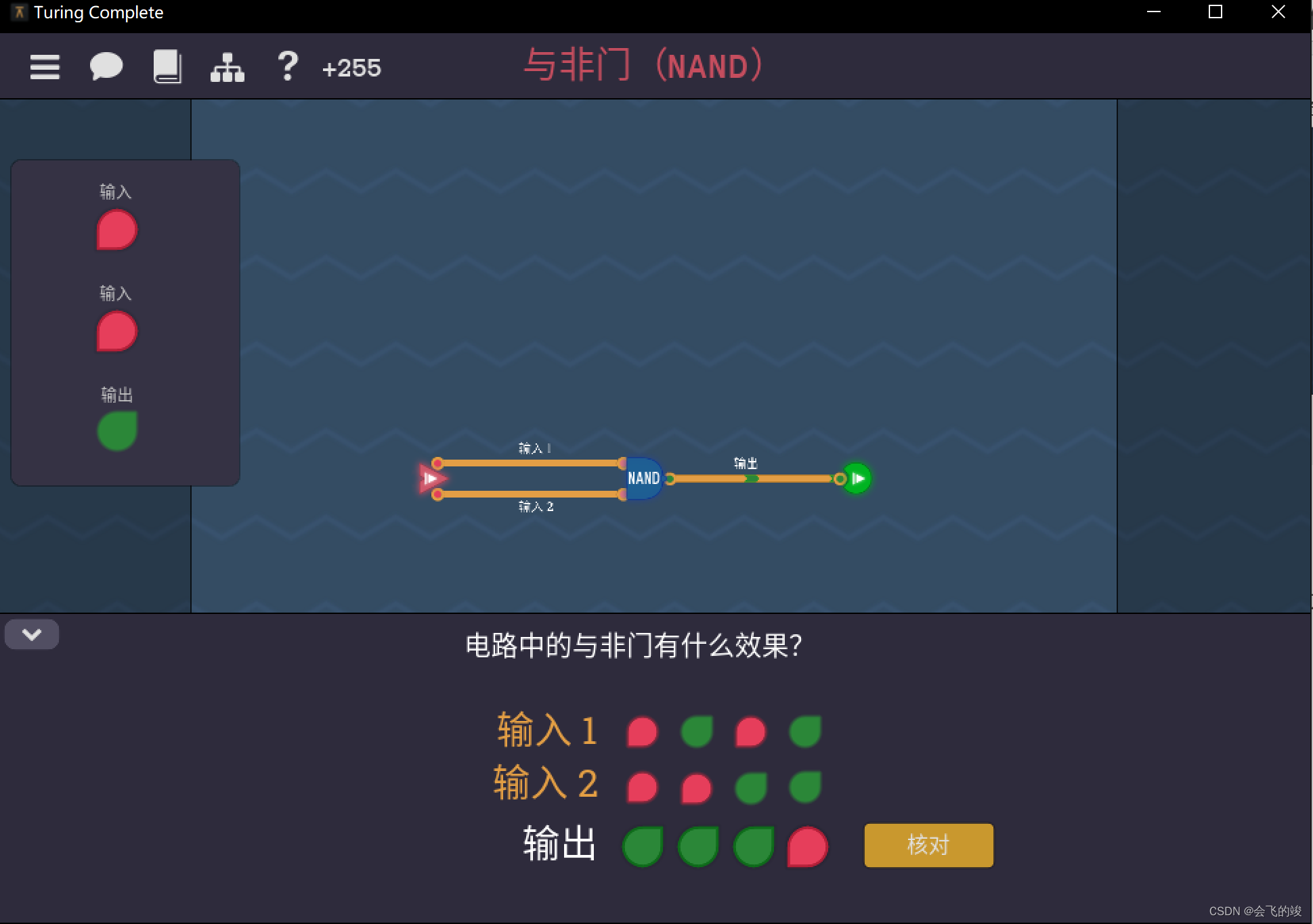

与非门

连接方法如图，与非门的原则，看名字肯定是先相与，后取非，相与为有0则0，记住这个就够了，得到相与的结果后取非，完事！

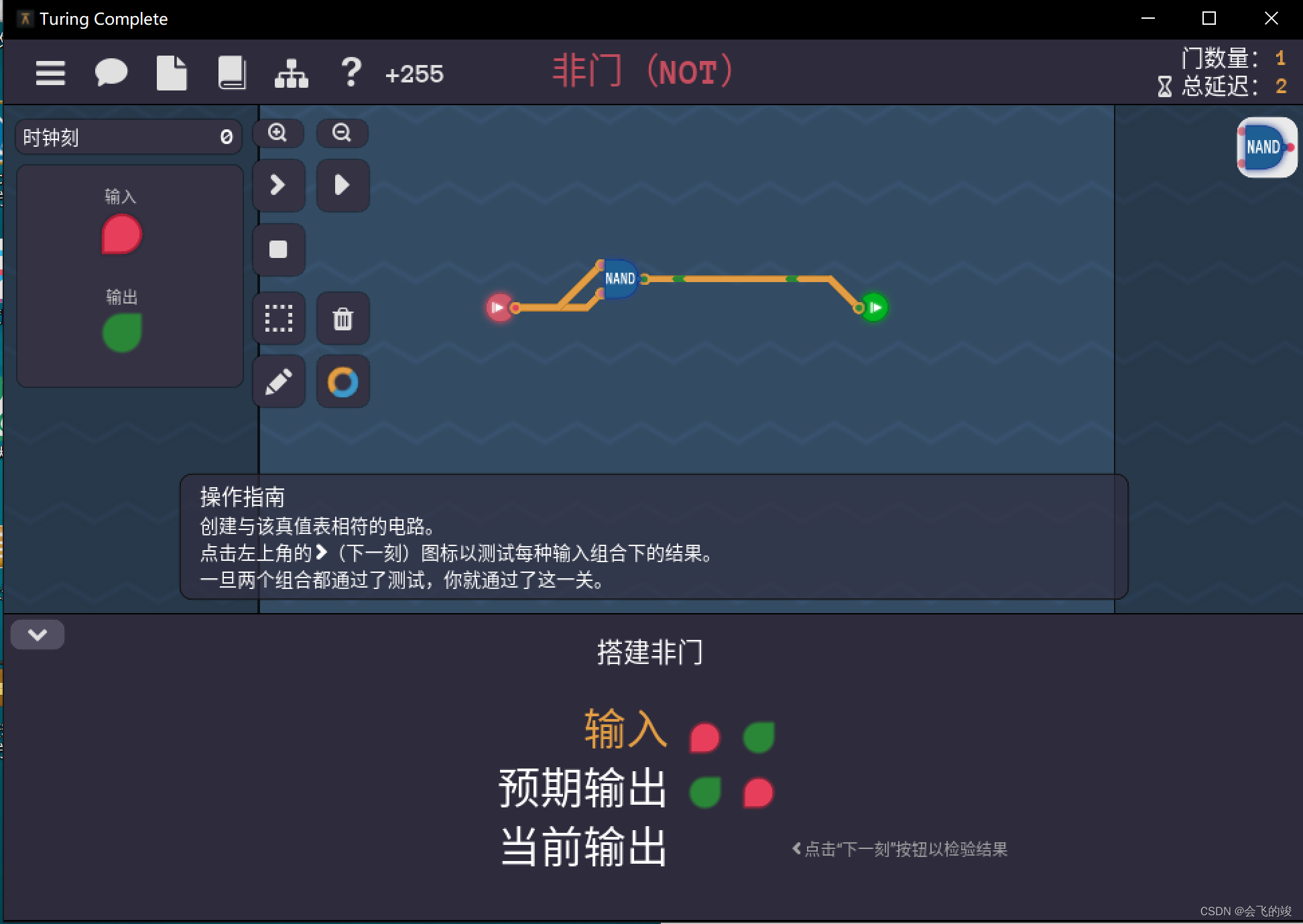

非门

与非门的两端均为同一个输入可实现非门的效果

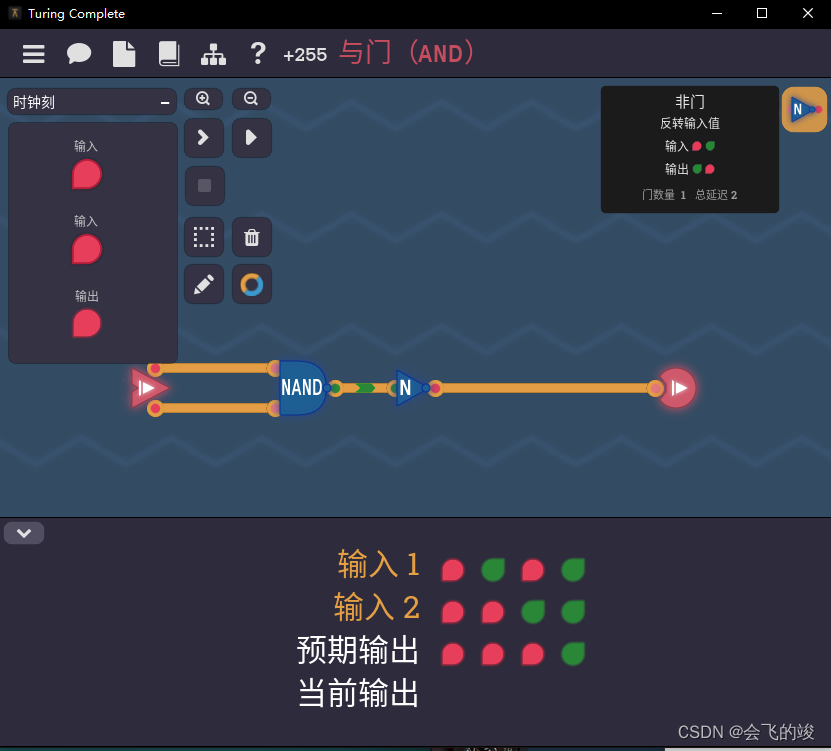

与门

输入信号经过与非门在接非门，其实就是把非去掉，如图

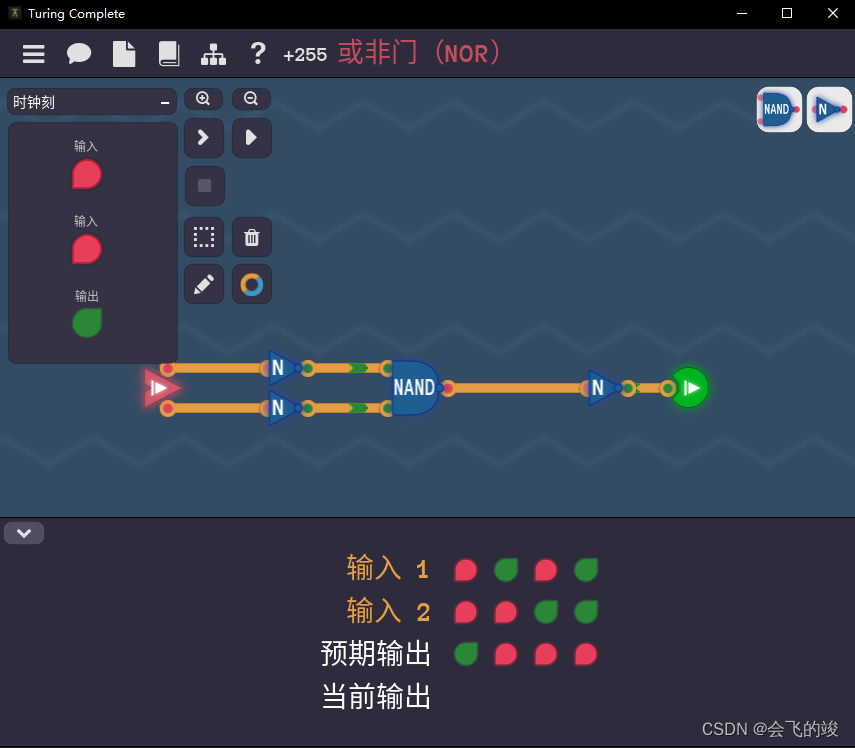

或非门

两路信号取反接与非门，在接非门

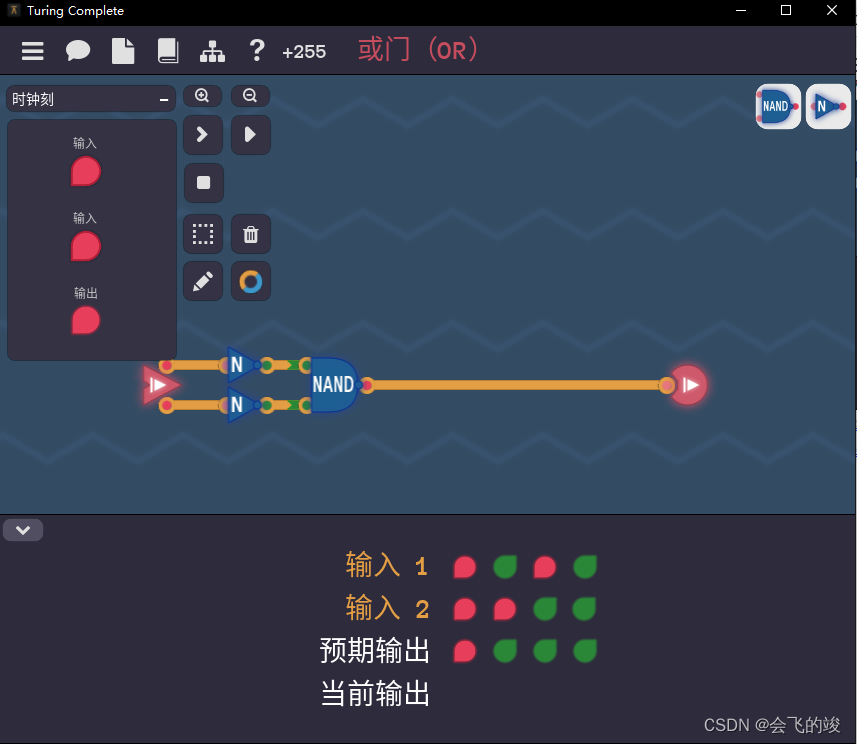

或门

两路信号取反连入与非门

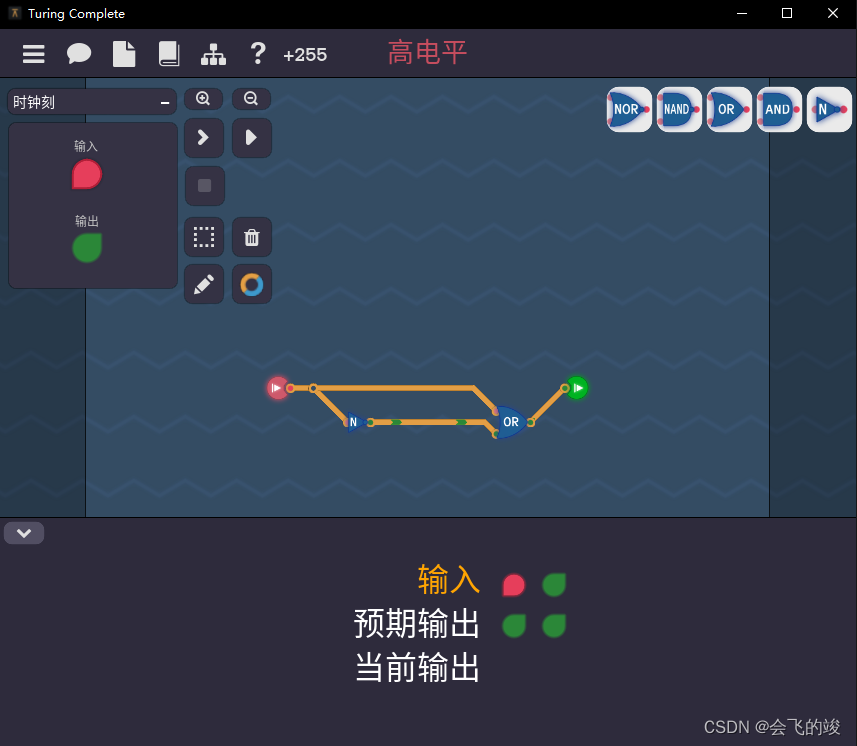

高电平

输入信号一路为原信号，一路取反，将两个输入相或，即可得到永久的高电平。

第二刻

难度的开始，很多种解法，先解中间两项，输入1和输入2不同时，输出取决输入1，因此需要一个非门来同步这两个信号，在根据输出逻辑将非门加在信号2上，在解两边，信号相同输出为0，而信号2加上非门正好和信号1逻辑电平不同，所以最后用与门输出，有0则0，而不同的信号一定会有0

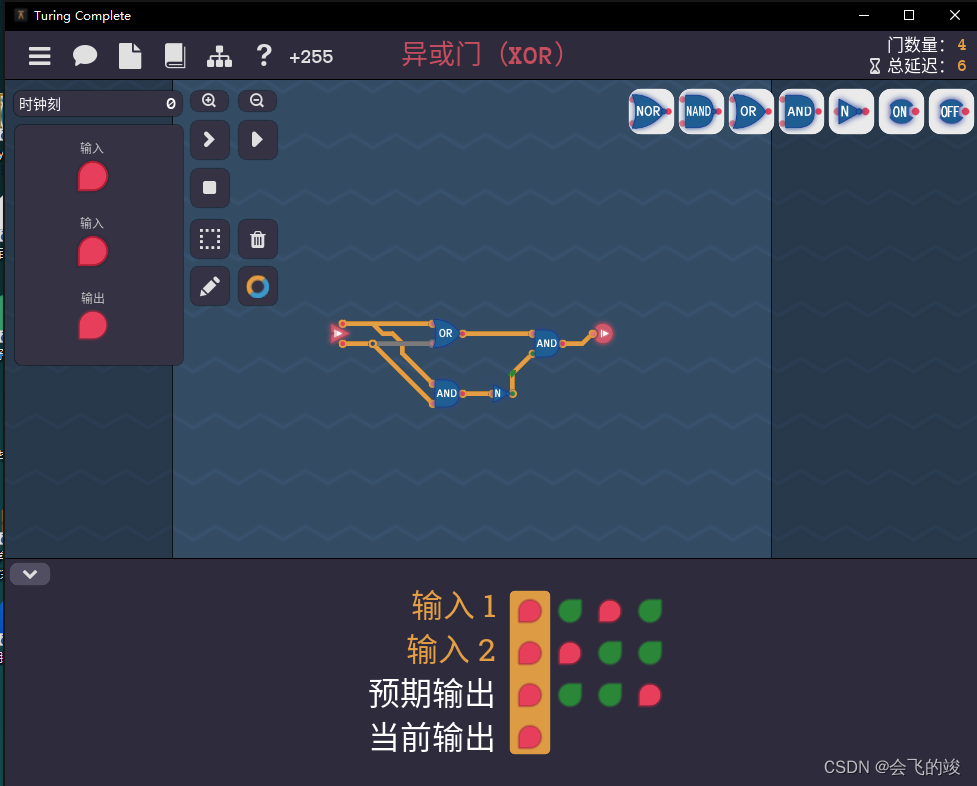

异或门

异或门：不同为1，相同为0，遵循这个原则，当两路信号不同的时候，必有一个为1，将他们相或则必输出1，两个信号相同时有两种情况，同为0和同为1，所以按照异或门的逻辑，相与取反并与相或的信号相与。

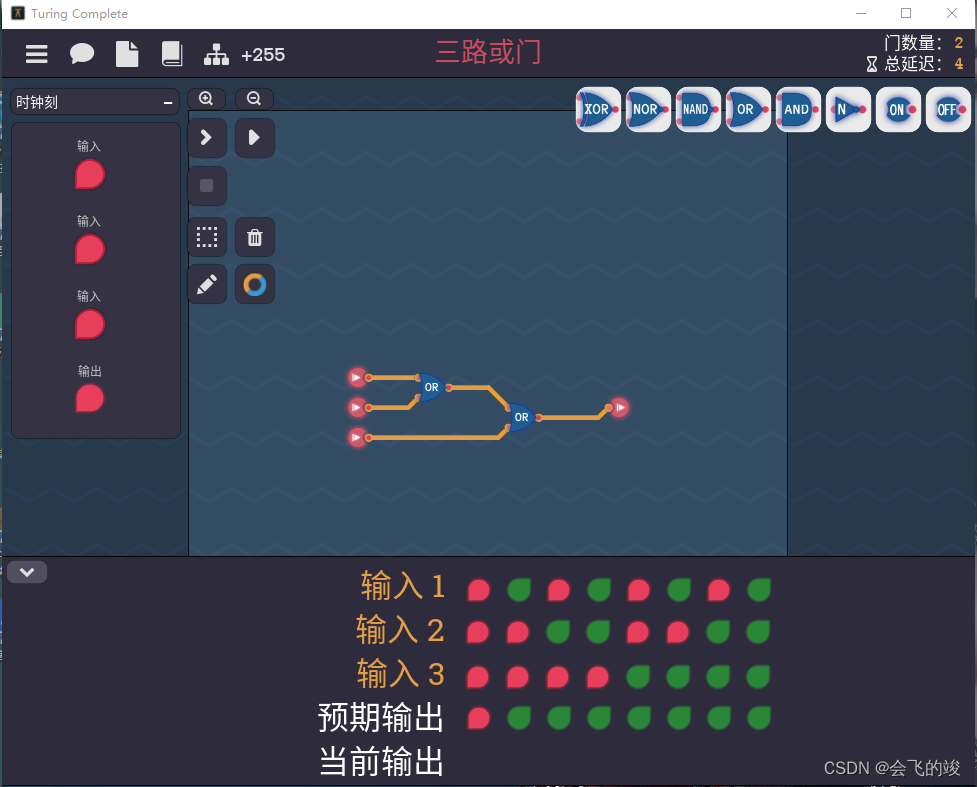

三路或门

比较简单，将其中两路信号相或，在和剩下的相或

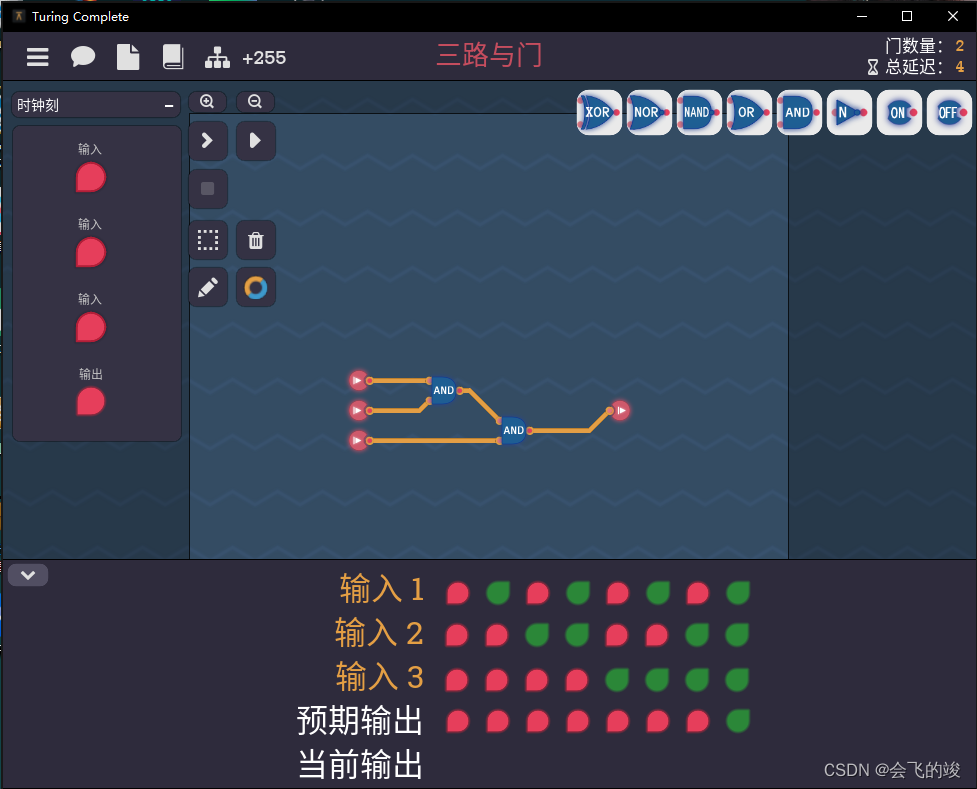

三路与门

同样的原理，也比较简单

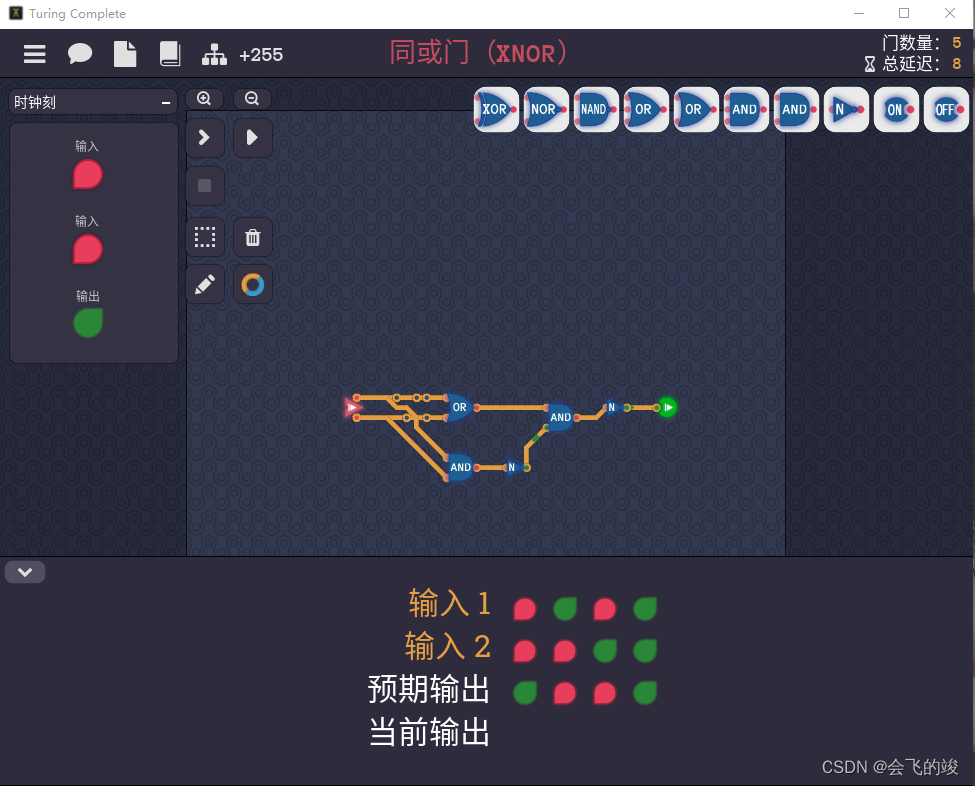

同或门

异或门取反即为同或门

至此，基础逻辑电路章节部分完成，整体难度不高，细细想还是可以想通的。
