🎈🎈欢迎大家来学习数字电路——D触发器。

🎈🎈在这里我们会讲解D触发器和集成边沿D触发器74LS74，希望通过我们的学习会让你更明白数字电路中的奥秘。

目录

 ⚽一、D触发器

🏀1.D触发器的电路组成和逻辑功能

（1）电路结构和图形符号

（2）逻辑功能

🏀2.集成边沿D触发器

（1）引脚排列和图形符号

（2）逻辑功能

⚽二、触发器知识干货

---

 一、D触发器

1.D触发器的电路组成和逻辑功能

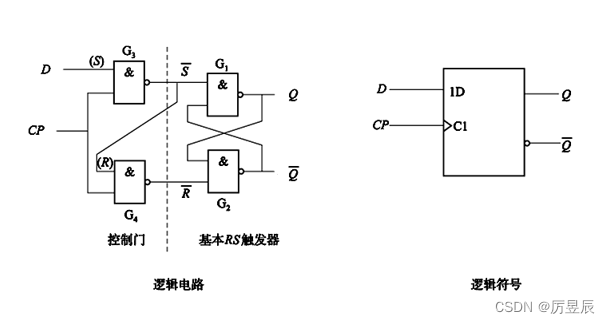

（1）电路结构和图形符号

如图所示：

 在同步RS触发器的基础上，把与非门G3的输出接到与非门G4的输入R，使R=，从而避免了==0的情况。并将与非门G3的S端改为D输入端，即为D触发器。

（2）逻辑功能

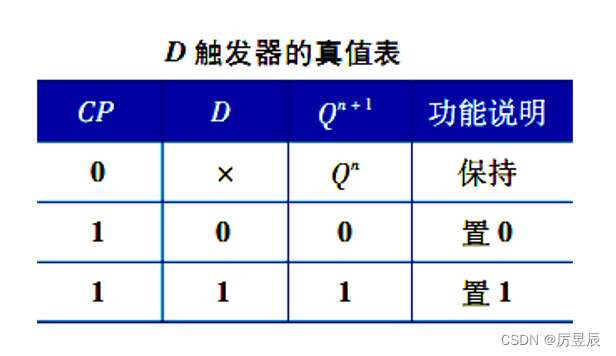

D触发器只有一个输入端，消除了输出的不定状态。D触发器具有置0、置1的逻辑功能，如图所示：

 由图可知，

在CP=0期间：

与非门G3、G4被CP端的低电平关闭，使输入信号不起作用，==1，基本RS触发器保持原来状态不变。

在CP=1期间：

①置0功能

当D=0时，与非门G3的输出=1、G4的输出=0，则基本RS触发器输出置0。

②置1功能

当D=1时， 与非门G3的输出=0、G4的输出=1，则基本RS触发器输出置1。

如图所示：

 在第3个CP脉冲作用期间，由于D的变化使触发器的状态变化了很多次，存在空翻现象，使CP脉冲失去了同步的意义。因此在实际应用中，常使用边沿D触发器。

接下来我们学习最后一个触发器：集成边沿D触发器。

2.集成边沿D触发器

（1）引脚排列和图形符号

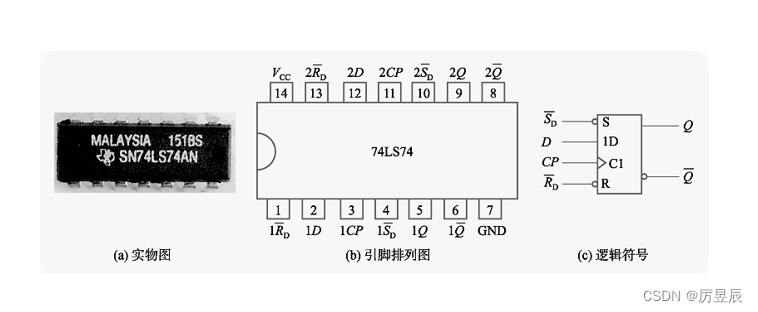

74LS74芯片为集成双上升沿D触发器，如图所示：

 CP为时钟输入端；D为数据输入端；Q、为互补输出端；为直接复位端，低电平有效；为直接置位端，低电平有效；和用来设置初始状态。

（2）逻辑功能

如表格所示，是集成双上升沿D触发器74LS74的功能表，表中的“↑”表示上升沿触发。

 、常用作设置触发器的初态。集成D触发器的逻辑功能与前面介绍的D触发器基本一样，不同的是它只在CP上升沿时工作。

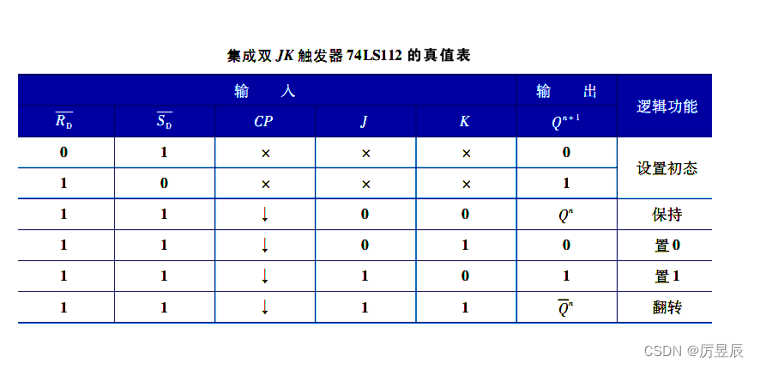

二、触发器知识干货



---

关于触发器的讲解就先到这了，下期我们继续讲解时序逻辑电路部分！🥰🥰
