一、前言

我们前面借助AI完成的需求的梳理之后，根据需求，本期我们就可以设计出来我们本项目的数据库了

二、数据库表结构总览

1.1 核心表字段说明

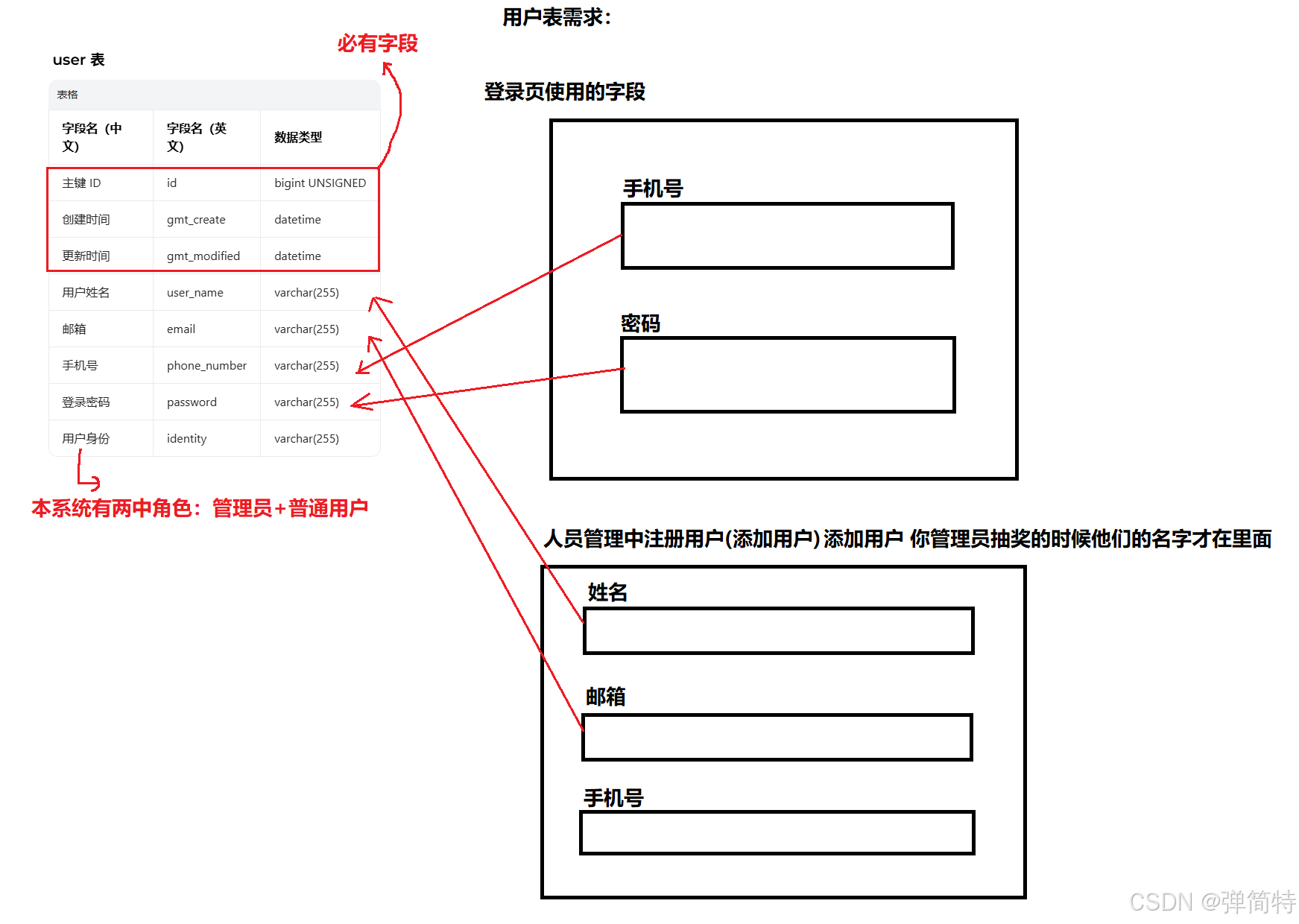

1.1.1 user（用户表）
字段名数据类型中文释义约束/说明
idbigint UNSIGNED主键ID自增主键，唯一标识用户
gmt_createdatetime创建时间记录创建时间，默认当前时间
gmt_modifieddatetime更新时间记录更新时间，默认当前时间且自动更新
user_namevarchar(255)用户姓名非空，存储用户真实姓名
emailvarchar(255)邮箱非空，用户登录/联系邮箱，建立唯一索引
phone_numbervarchar(255)手机号非空，用户联系方式，建立唯一索引
passwordvarchar(255)登录密码存储加密后的用户密码，允许为空（特殊场景）
identityvarchar(255)用户身份非空，标识用户角色（如普通用户、管理员）

在这里插入图片描述

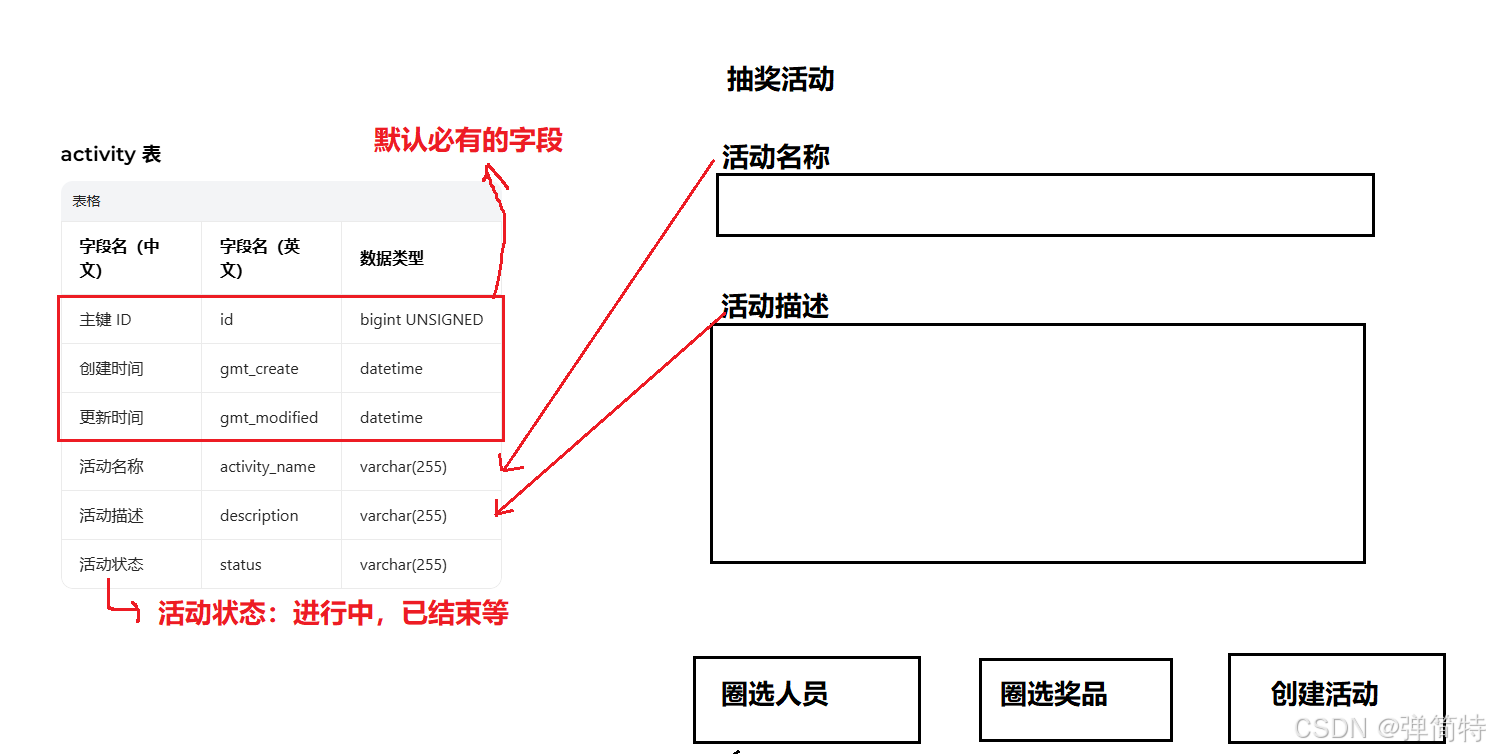

1.1.2 activity（活动表）
字段名数据类型中文释义约束/说明
idbigint UNSIGNED主键ID自增主键，唯一标识活动
gmt_createdatetime创建时间记录创建时间，默认当前时间
gmt_modifieddatetime更新时间记录更新时间，默认当前时间且自动更新
activity_namevarchar(255)活动名称非空，抽奖活动的名称
descriptionvarchar(255)活动描述非空，活动规则、详情等说明
statusvarchar(255)活动状态非空，标识活动状态（如未开始、进行中、已结束）

在这里插入图片描述

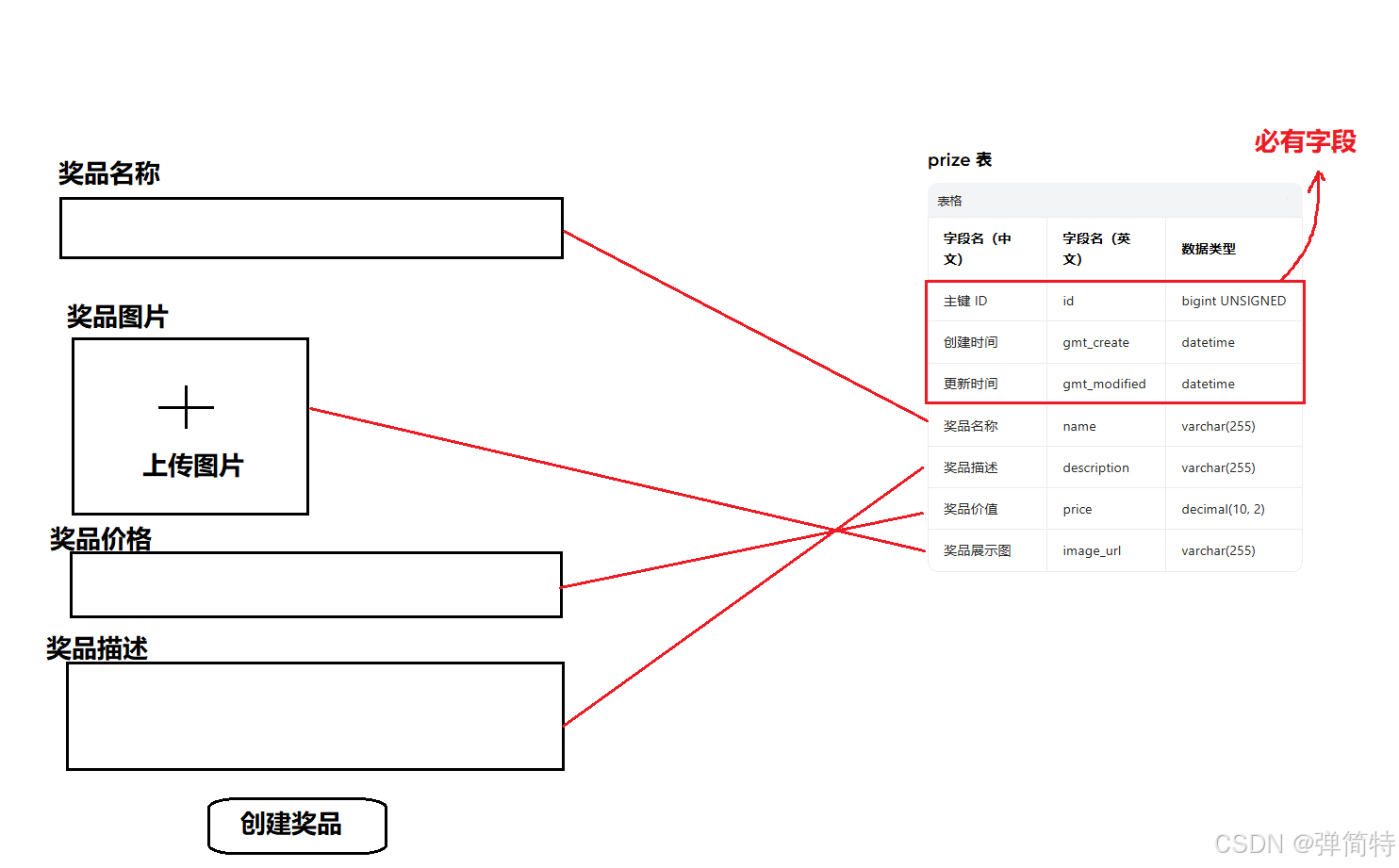

1.1.3 prize（奖品表）
字段名数据类型中文释义约束/说明
idbigint UNSIGNED主键ID自增主键，唯一标识奖品
gmt_createdatetime创建时间记录创建时间，默认当前时间
gmt_modifieddatetime更新时间记录更新时间，默认当前时间且自动更新
namevarchar(255)奖品名称非空，奖品的具体名称
descriptionvarchar(255)奖品描述允许为空，奖品详情、规格等说明
pricedecimal(10,2)奖品价值非空，奖品的市场价值，保留两位小数
image_urlvarchar(2048)奖品展示图允许为空，奖品图片的存储地址

在这里插入图片描述

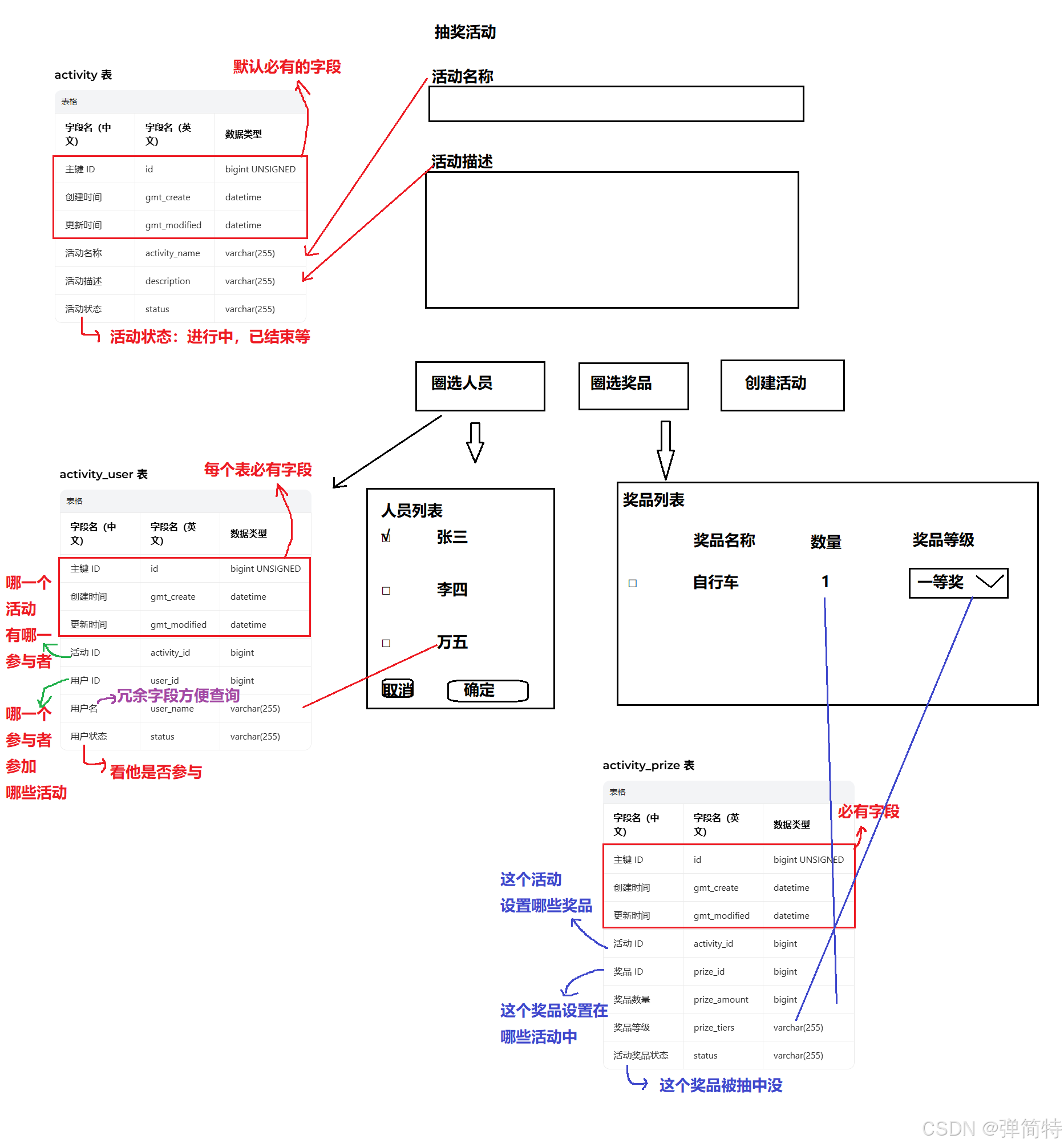

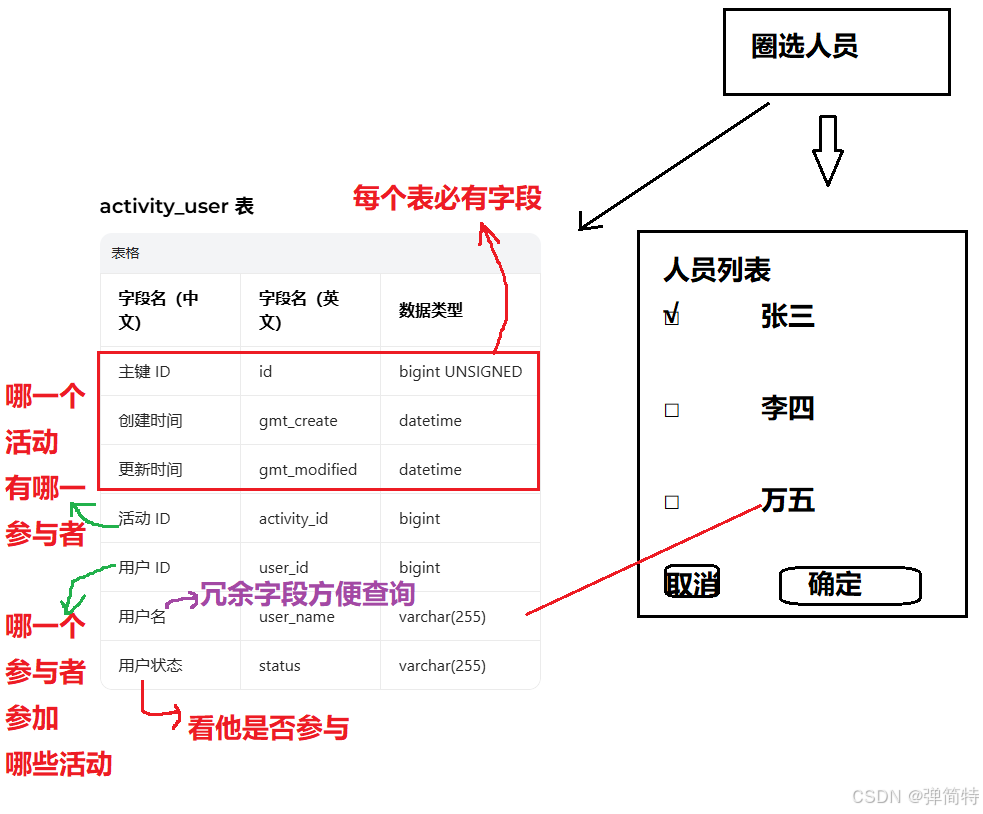

1.1.4 activity_user（活动用户关联表）
字段名数据类型中文释义约束/说明
idbigint UNSIGNED主键ID自增主键，唯一标识关联记录
gmt_createdatetime创建时间记录创建时间，默认当前时间
gmt_modifieddatetime更新时间记录更新时间，默认当前时间且自动更新
activity_idbigint活动ID非空，关联activity表的活动主键
user_idbigint用户ID非空，关联user表的用户主键
user_namevarchar(255)用户名非空，参与活动的用户名称（冗余字段，方便查询）
statusvarchar(255)用户状态非空，用户在活动中的状态（如已参与、已中奖）

在这里插入图片描述

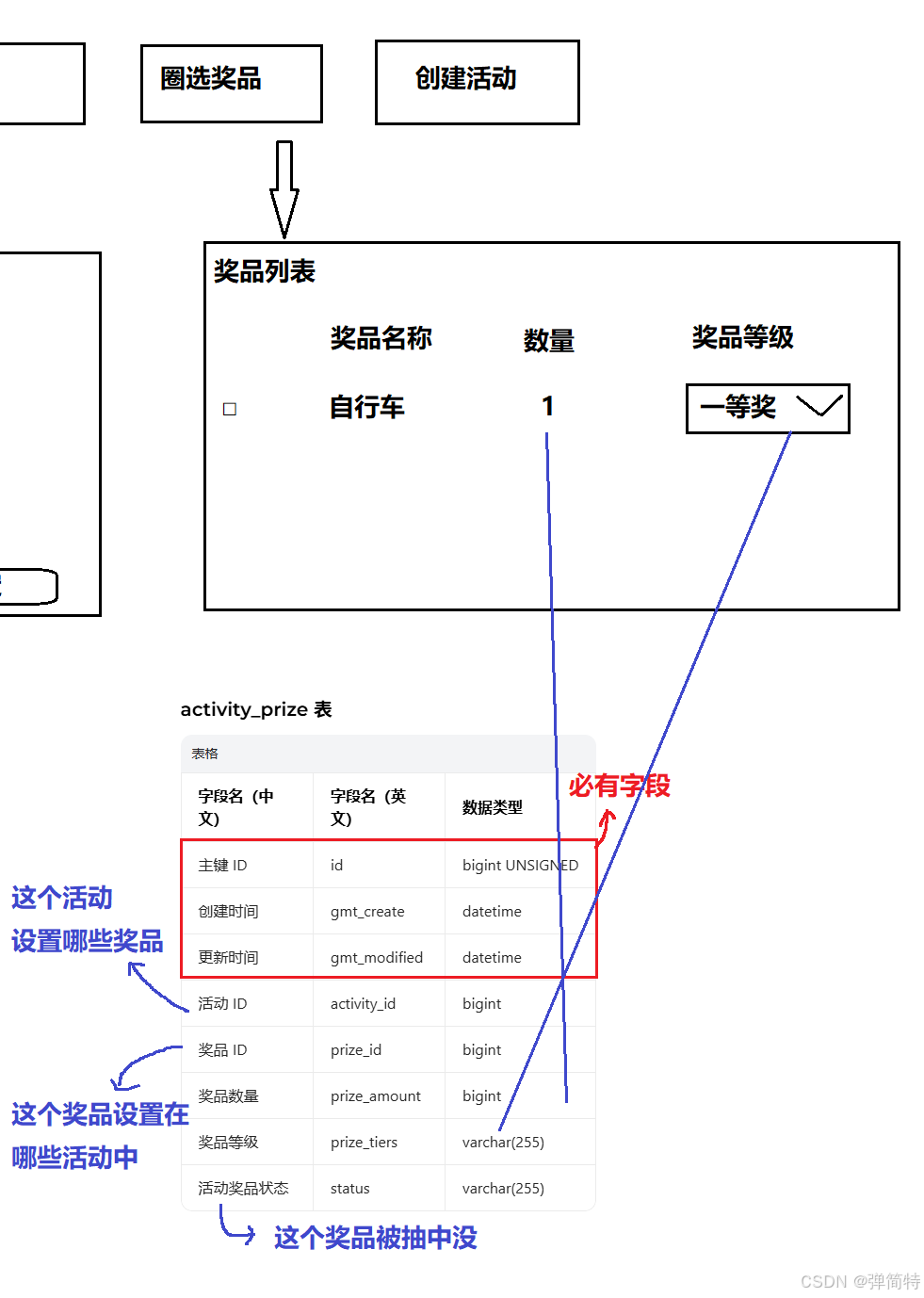

1.1.5 activity_prize（活动奖品关联表）
字段名数据类型中文释义约束/说明
idbigint UNSIGNED主键ID自增主键，唯一标识关联记录
gmt_createdatetime创建时间记录创建时间，默认当前时间
gmt_modifieddatetime更新时间记录更新时间，默认当前时间且自动更新
activity_idbigint活动ID非空，关联activity表的活动主键
prize_idbigint奖品ID非空，关联prize表的奖品主键
prize_amountbigint关联奖品数量非空，默认1，活动中该奖品的总发放数量
prize_tiersvarchar(255)奖品等级非空，奖品的等级（如一等奖、二等奖、参与奖）
statusvarchar(255)活动奖品状态非空，标识该奖品在活动中的状态（如可用、已兑完）

在这里插入图片描述

在这里插入图片描述

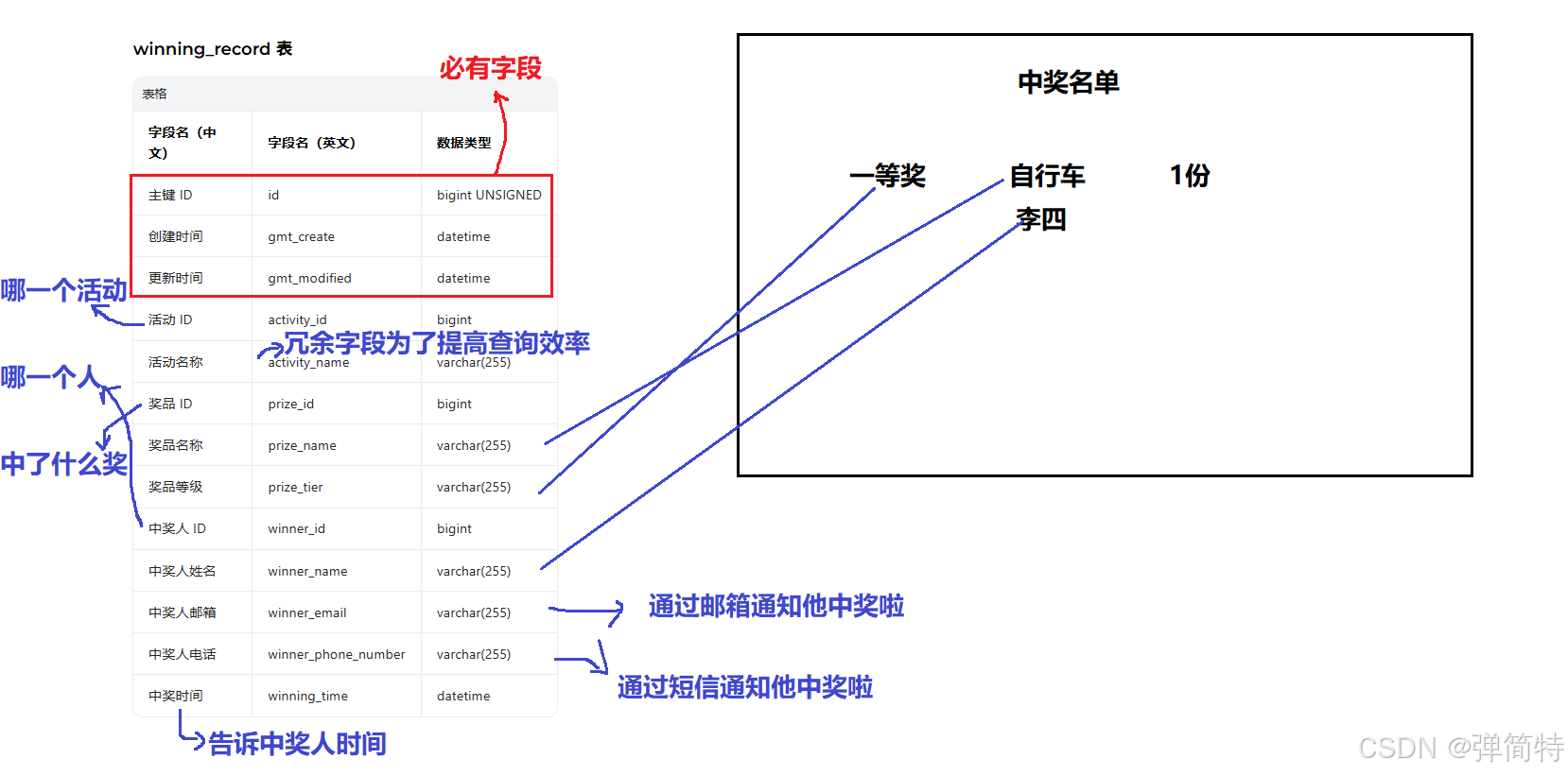

1.1.6 winning_record（中奖记录表）
字段名数据类型中文释义约束/说明
idbigint UNSIGNED主键ID自增主键，唯一标识中奖记录
gmt_createdatetime创建时间记录创建时间，默认当前时间
gmt_modifieddatetime更新时间记录更新时间，默认当前时间且自动更新
activity_idbigint活动ID非空，关联activity表的活动主键
activity_namevarchar(255)活动名称非空，中奖所属活动名称（冗余字段）
prize_idbigint奖品ID非空，关联prize表的奖品主键
prize_namevarchar(255)奖品名称非空，中奖奖品名称（冗余字段）
prize_tiervarchar(255)奖品等级非空，中奖奖品的等级
winner_idbigint中奖人ID非空，关联user表的中奖用户主键
winner_namevarchar(255)中奖人姓名非空，中奖用户姓名（冗余字段）
winner_emailvarchar(255)中奖人邮箱非空，中奖用户邮箱（冗余字段）
winner_phone_numbervarchar(255)中奖人电话非空，中奖用户电话（冗余字段）
winning_timedatetime中奖时间非空，用户中奖的具体时间

在这里插入图片描述

1.2 表依赖关系说明

1.2.1 表关联关系
1）. 多对多关联（通过中间表实现）

  1. user ↔ activity：多对多关联
    一个用户可参与多个活动，一个活动可包含多个用户；
    通过中间表 activity_user 实现关联，关联字段：user_id、activity_id。

  2. activity ↔ prize：多对多关联
    一个活动可配置多个奖品，一个奖品可用于多个活动；
    通过中间表 activity_prize 实现关联，关联字段：activity_id、prize_id。

2）. 一对多关联（主表 ↔ 子表/记录表）

  1. user → winning_record：一对多
    一个用户可产生多条中奖记录，通过 winner_id 关联。

  2. activity → winning_record：一对多
    一个活动可产生多条中奖记录，通过 activity_id 关联。

  3. prize → winning_record：一对多
    一个奖品可被多人中奖，产生多条记录，通过 prize_id 关联。

  4. activity → activity_user：一对多
    一个活动对应多条活动用户关联记录，通过 activity_id 关联。

  5. user → activity_user：一对多
    一个用户对应多条活动用户关联记录，通过 user_id 关联。

  6. activity → activity_prize：一对多
    一个活动对应多条活动奖品关联记录，通过 activity_id 关联。

  7. prize → activity_prize：一对多
    一个奖品对应多条活动奖品关联记录，通过 prize_id 关联。

1.2.2 中间表作用
  • activity_user：作为user和activity的中间关联表，记录用户与活动的参与关系，同时存储用户在活动中的状态，避免直接在主表中频繁修改关联关系。
  • activity_prize：作为activity和prize的中间关联表，记录活动与奖品的绑定关系，同时存储奖品数量、等级等活动专属属性，区分同一奖品在不同活动中的配置。
1.2.3 冗余字段设计

中奖记录表（winning_record）中大量冗余activity_name、prize_name等字段，目的是减少多表联查次数，提升查询效率。例如查询中奖记录时，无需关联activity和prize表即可获取活动/奖品名称，适用于高频查询场景。

三、数据库SQL执行说明

2.1 字符集与外键配置

  1. 脚本开头通过SET NAMES utf8mb4;设置客户端与服务器字符集为utf8mb4，支持存储所有Unicode字符（含emoji）。
  2. 执行SET FOREIGN_KEY_CHECKS = 0;关闭外键约束，避免创建表时因外键依赖顺序问题导致执行失败；脚本末尾通过SET FOREIGN_KEY_CHECKS = 1;重新开启外键约束校验。

2.2 数据库与表创建

  1. 脚本先删除名为lottery_system的数据库（若存在），再创建该数据库并指定字符集为utf8mb4、排序规则为utf8mb4_general_ci。
  2. 按依赖顺序创建表（先创主表user/activity/prize，再创中间表activity_user/activity_prize，最后创winning_record），避免外键约束报错。
  3. 所有表均使用InnoDB存储引擎，支持事务、行级锁和外键；AUTO_INCREMENT指定主键自增起始值，ROW_FORMAT = DYNAMIC设置动态行格式，适配数据动态增长。

2.3 索引设计

  1. 主键索引：所有表均通过PRIMARY KEY (id)创建主键索引，保证数据唯一性。
  2. 唯一索引：
    • 单字段：user表的email/phone_number、prize表的id等，避免重复数据。
    • 联合索引：activity_user表的uk_a_u_id（activity_id+user_id）、activity_prize表的uk_a_p_id（activity_id+prize_id）、winning_record表的uk_w_a_p_id（winner_id+activity_id+prize_id），保证关联维度的唯一性。
  3. 普通索引：activity_user/activity_prize/winning_record表的idx_activity_id，加速按活动ID的查询操作。

四、业务场景适配说明

  1. 活动管理：通过activity表配置活动基础信息，activity_prize表绑定活动奖品及数量/等级，activity_user表圈选参与活动的用户，实现活动全生命周期管理。
  2. 抽奖流程：用户参与活动时，在activity_user中生成记录；中奖时，在winning_record中新增记录，同时更新activity_prize中对应奖品的剩余数量，保证数据一致性。
  3. 数据查询：通过winning_record表可快速查询用户中奖信息，结合activity/prize/user表可实现多维度统计（如各活动中奖率、各奖品中奖人数等）。

五、sql代码

-- 设置客户端与服务器之间的字符集为utf8mb4，这个字符集可以存储任何Unicode字符。
SET NAMES utf8mb4;
-- 关闭外键约束检查，这通常在创建或修改表结构时使用，以避免由于外键约束而导致的创建失败。
SET FOREIGN_KEY_CHECKS = 0;

drop database IF EXISTS `lottery_system`;
create DATABASE `lottery_system` CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;

USE `lottery_system`;

-- ----------------------------
-- Table structure for activity
-- 表作用：存储抽奖活动的基础信息，包括活动名称、描述、状态等核心数据
-- ----------------------------
drop table IF EXISTS `activity`;
create TABLE `activity`  (
  `id` bigint UNSIGNED NOT NULL AUTO_INCREMENT comment '主键',
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP comment '创建时间',
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON update CURRENT_TIMESTAMP comment '更新时间',
  `activity_name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '活动名称',
  `description` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '活动描述',
  `status` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '活动状态',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_id`(`id` ASC) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 24 CHARACTER SET = utf8mb3 COLLATE = utf8mb3_general_ci ROW_FORMAT = DYNAMIC;
-- ENGINE = InnoDB：指定表的存储引擎为InnoDB，这是MySQL的默认存储引擎，支持事务、外键等特性。
-- AUTO_INCREMENT = 24：为自动增长的ID字段设置起始值。
-- ROW_FORMAT = DYNAMIC：设置行的存储格式为动态，允许行随着数据的变化而变化。

-- ----------------------------
-- Table structure for activity_prize
-- 表作用：活动与奖品的关联中间表，记录每个活动绑定的奖品、奖品数量、等级及状态
-- ----------------------------
drop table IF EXISTS `activity_prize`;
create TABLE `activity_prize`  (
  `id` bigint UNSIGNED NOT NULL AUTO_INCREMENT comment '主键',
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP comment '创建时间',
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON update CURRENT_TIMESTAMP comment '更新时间',
  `activity_id` bigint NOT NULL comment '活动id',
  `prize_id` bigint NOT NULL comment '活动关联的奖品id',
  `prize_amount` bigint NOT NULL DEFAULT 1 comment '关联奖品的数量',
  `prize_tiers` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '奖品等级',
  `status` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '活动奖品状态',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_id`(`id` ASC) USING BTREE,
  UNIQUE INDEX `uk_a_p_id`(`activity_id` ASC, `prize_id` ASC) USING BTREE,
  INDEX `idx_activity_id`(`activity_id` ASC) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 32 CHARACTER SET = utf8mb3 COLLATE = utf8mb3_general_ci ROW_FORMAT = DYNAMIC;

-- ----------------------------
-- Table structure for activity_user
-- 表作用：活动与用户的关联中间表，记录参与指定活动的用户信息及用户在活动中的状态
-- ----------------------------
drop table IF EXISTS `activity_user`;
create TABLE `activity_user`  (
  `id` bigint UNSIGNED NOT NULL AUTO_INCREMENT comment '主键',
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP comment '创建时间',
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON update CURRENT_TIMESTAMP comment '更新时间',
  `activity_id` bigint NOT NULL comment '活动id',
  `user_id` bigint NOT NULL comment '圈选的用户id',
  `user_name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '用户名',
  `status` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '用户状态',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_id`(`id` ASC) USING BTREE,
  UNIQUE INDEX `uk_a_u_id`(`activity_id` ASC, `user_id` ASC) USING BTREE,
  INDEX `idx_activity_id`(`activity_id` ASC) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 3 CHARACTER SET = utf8mb3 COLLATE = utf8mb3_general_ci ROW_FORMAT = DYNAMIC;

-- ----------------------------
-- Table structure for prize
-- 表作用：奖品基础信息表，存储所有奖品的名称、描述、价值、图片等公共数据
-- ----------------------------
drop table IF EXISTS `prize`;
create TABLE `prize`  (
  `id` bigint UNSIGNED NOT NULL AUTO_INCREMENT comment '主键',
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP comment '创建时间',
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON update CURRENT_TIMESTAMP comment '更新时间',
  `name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '奖品名称',
  `description` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NULL DEFAULT NULL comment '奖品描述',
  `price` decimal(10, 2) NOT NULL comment '奖品价值',
  `image_url` varchar(2048) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NULL DEFAULT NULL comment '奖品展示图',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_id`(`id` ASC) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 18 CHARACTER SET = utf8mb3 COLLATE = utf8mb3_general_ci ROW_FORMAT = DYNAMIC;

-- ----------------------------
-- Table structure for user
-- 表作用：系统用户表，存储所有用户的账号、联系方式、身份、密码等信息
-- ----------------------------
drop table IF EXISTS `user`;
create TABLE `user`  (
  `id` bigint UNSIGNED NOT NULL AUTO_INCREMENT comment '主键',
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP comment '创建时间',
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON update CURRENT_TIMESTAMP comment '更新时间',
  `user_name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '用户姓名',
  `email` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '邮箱',
  `phone_number` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '手机号',
  `password` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NULL DEFAULT NULL comment '登录密码',
  `identity` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '用户身份',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_id`(`id` ASC) USING BTREE,
  UNIQUE INDEX `uk_email`(`email`(30) ASC) USING BTREE,
  UNIQUE INDEX `uk_phone_number`(`phone_number`(11) ASC) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 39 CHARACTER SET = utf8mb3 COLLATE = utf8mb3_general_ci ROW_FORMAT = DYNAMIC;

-- ----------------------------
-- Table structure for winning_record
-- 表作用：中奖记录表，记录用户中奖的所有明细数据，包含活动、奖品、中奖人、中奖时间等信息
-- ----------------------------
drop table IF EXISTS `winning_record`;
create TABLE `winning_record`  (
  `id` bigint UNSIGNED NOT NULL AUTO_INCREMENT comment '主键',
  `gmt_create` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP comment '创建时间',
  `gmt_modified` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON update CURRENT_TIMESTAMP comment '更新时间',
  `activity_id` bigint NOT NULL comment '活动id',
  `activity_name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '活动名称',
  `prize_id` bigint NOT NULL comment '奖品id',
  `prize_name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '奖品名称',
  `prize_tier` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '奖品等级',
  `winner_id` bigint NOT NULL comment '中奖人id',
  `winner_name` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '中奖人姓名',
  `winner_email` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '中奖人邮箱',
  `winner_phone_number` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci NOT NULL comment '中奖人电话',
  `winning_time` datetime NOT NULL comment '中奖时间',
  PRIMARY KEY (`id`) USING BTREE,
  UNIQUE INDEX `uk_id`(`id` ASC) USING BTREE,
  UNIQUE INDEX `uk_w_a_p_id`(`winner_id` ASC, `activity_id` ASC, `prize_id` ASC) USING BTREE,
  INDEX `idx_activity_id`(`activity_id` ASC) USING BTREE
) ENGINE = InnoDB AUTO_INCREMENT = 69 CHARACTER SET = utf8mb3 COLLATE = utf8mb3_general_ci ROW_FORMAT = DYNAMIC;

-- SET FOREIGN_KEY_CHECKS = 1;：在脚本的最后，重新开启外键约束检查。
SET FOREIGN_KEY_CHECKS = 1;

那么本期的数据库设计完毕了，下一期我们借助AI整理出我们的项目开发接口文档，以及对项目进行演示和项目源码的分享。老铁们，持续关注，后面分享更多的干货(皆手动实现)
