VOFA+是一款功能强大、完全免费的上位机软件，通过直观简洁的协议将字节流翻译成多通道数据的软件，可以作为串口示波器软件，支持十六进制浮点数据，也支持CSV格式字符串流，非常适合数据处理。

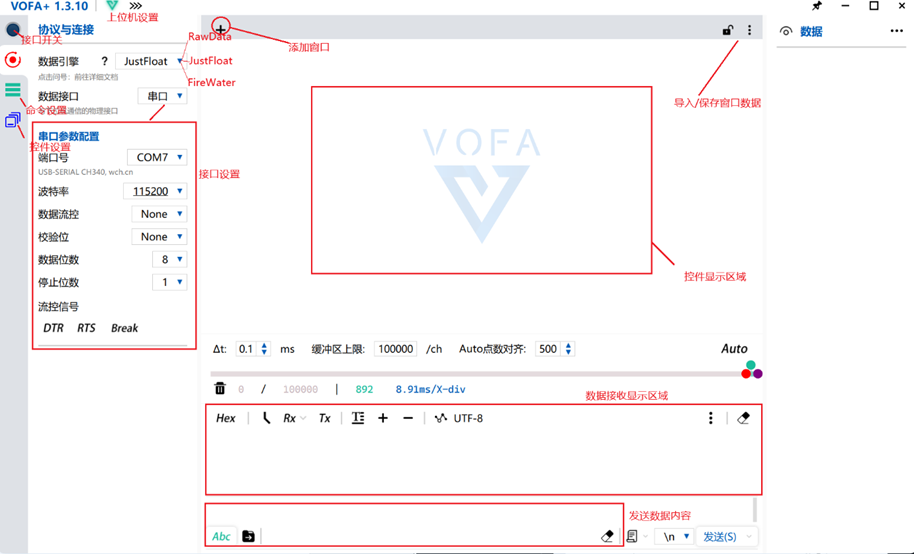

VOFA+特点概览：

接口支持串口、TCP，UDP等，波特率最高4000000
三种数据协议将数据绘制成波形图、频域图等，更直观的读取数据内容
以创建命令和命令组的方式一键发送数据包
十几种交互控件，自由拖拽绑定数据通道，可插入到命令发送数据
可将导入和保存数据、窗口和命令

三种数据数据格式:

1.RawData

如果只把VOFA+当成串口调试助手，不做任何采样数据和图片解析，可选用RawData协议，选择后上位机接收到什么字节就直接打印不做处理,没有数据格式。

下位机：

SBUF<-0X01 0X02 0X03

VOFA+显示：

01 02 03

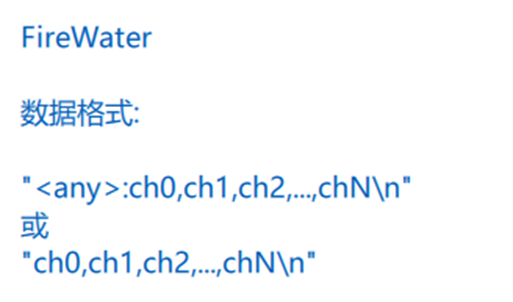

2.FireWater

本协议是CSV风格的字符串流，直观简洁格式操作简单，下位机可直接使用函数printf发送数据。下位机以FireWater格式发送数据后，VOFA+可解析到每个通道上通过控件显示在窗口上。但由于字符串解析上位机以及下位机都会消耗更多的运算资源，仅建议在通道数量不多、发送频率不高的时候使用。

下位机：

printf("channels: 1.3,0.9,-0.6,-0.9\n")//” channels:”可选，”\n”必选

VOFA+显示：

I0: 1.3 I1: 0.9 I2: -0.6 I3: -0.9

3.JustFloat

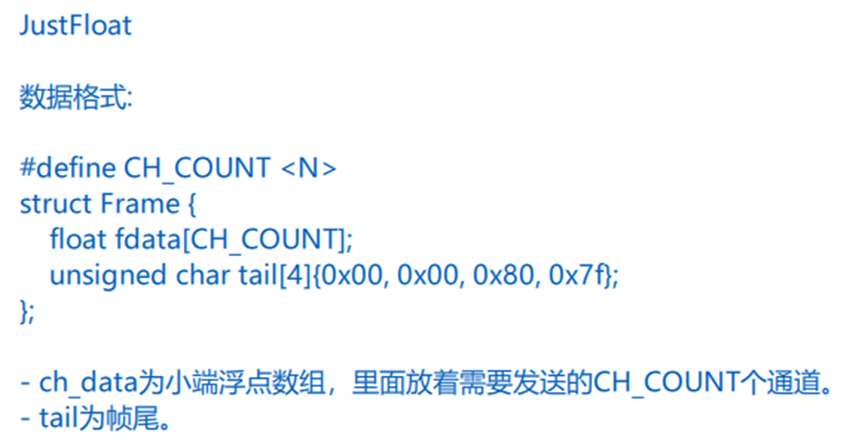

本协议是小端浮点数组形式的字节流协议，纯十六进制浮点传输，节省带宽，能够更加高效的传输数据。此协议非常适合用在通道数量多、发送频率高的情况。在使用时需要将数据类型转换成浮点数，并小端输出浮点数据的四个字节，在一组数据发送完必须加上数据结尾0x00, 0x00, 0x80, 0x7f的4个固定字符。下位机通过JustFloat数据格式发送同样可以被解析成通道被控件操作，与FireWater协议相比，JustFloat对下位机的发生频率上限更高，但数据格式更复杂。

下位机：

union{ //使用联合体将浮点数转换为4个 u8类型数据

unsigned char a[4];

float b;

} temp;//小端数据发送

temp.b=0XA0; SBUF<- temp.a[3] temp.a[2] temp.a[1] temp.a[0]

temp.b=0XB0; SBUF<- temp.a[3] temp.a[2] temp.a[1] temp.a[0]

SBUF<-0x00, 0x00, 0x80, 0x7f

VOFA+显示：

I0: 10.0 I1:11.0

命令功能

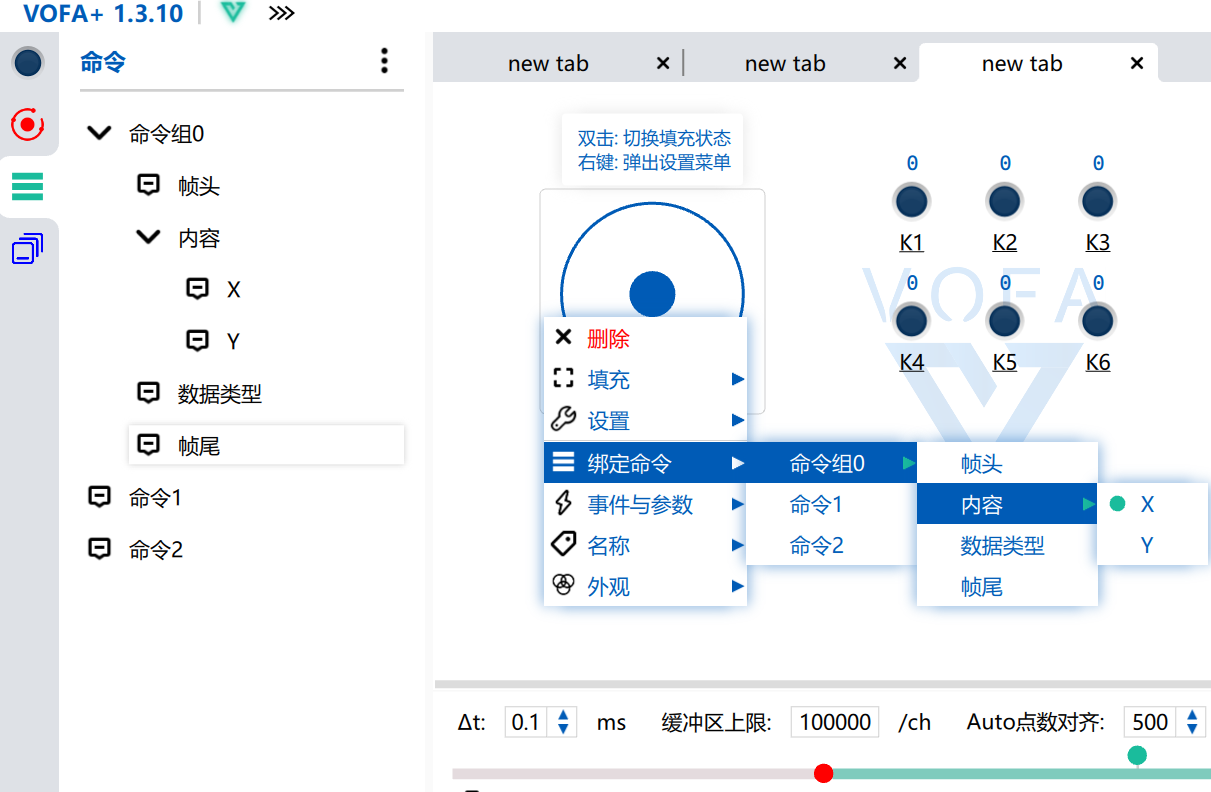

VOFA+中可以通过命令和命令组代替窗口输入发送数据，一个命令组里可嵌套若干命令和命令组，实现数据包发送和周期型发送数据。命令也可以被保存和导入，生成json命令文件，每个命令和命令组可以设置重复发送次数和发送一次后的等待时间，若要保持周期发送数据，可选择负数次重复发送次数代表无限次重复发送。命令组里的命令可设置为不可见，在发送时不生效。

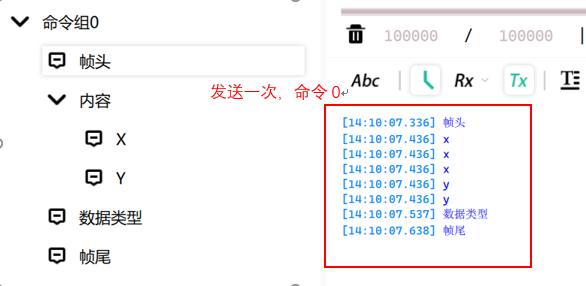

例：帧头、数据类型、帧尾命令重复次数1，延时100ms，内容命令组中X命令重复次数3，延时0ms，Y命令重复次数2，延时0ms。

控件功能

在控件栏有波形图、按键、测量仪、摇杆、图像、滑块等，数据通过协议传入 VOFA+通道，与控件绑定实现数据可视化分析。控件也可以自定义添加，自定义控件使用qml编写，使用Qt的集成开发环境QtCreator 编辑QML文件，在VOFA+官网有详细的开发教程，将编写好的控件文件夹放置到widgets目录，重启软件便可在控件界面看到与文件夹同名的控件。

1.波形图使用

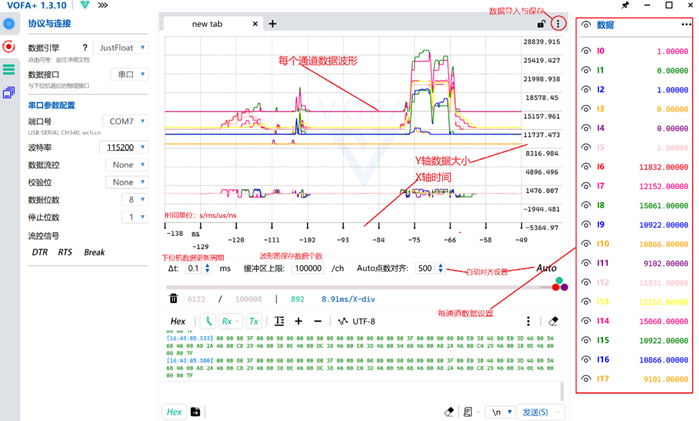

选择FireWater或JustFloat数据格式，使用时将波形图件拖拽到窗口，双击或者右击选择填充可扩大到整个窗口，右击设置中还有数据绑定、刻度最值设置等。解析后的通道数据可通过波形图显示，在图下方△t表示X刻度单位，最好设置成数据刷新的时间，有助于频率图的准确性，缓冲区上限用于设置图容纳最大数据量。

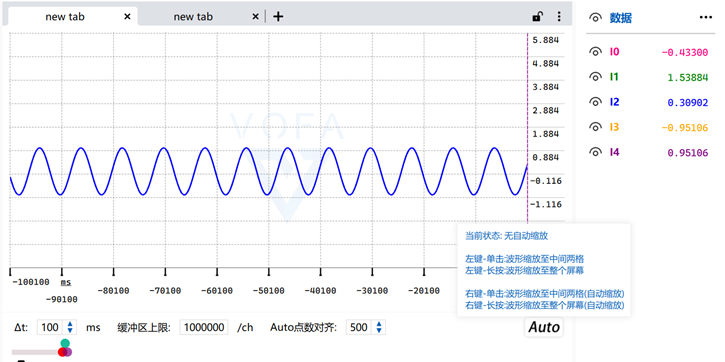

波形图控件与VOFA+有深度的嵌合，在数据分析上有许多功能。在分析波形时，每个通道的数据波形可以任意放缩和拖动，支持X、Y同时缩放，也可以X轴、Y轴单独缩放拖动，点击AUTO模式可以自动放缩，右键单击实现放缩到中间两格，长按实现放缩至整个屏幕，缩放的波形长度通过AUTO点数对齐设置。

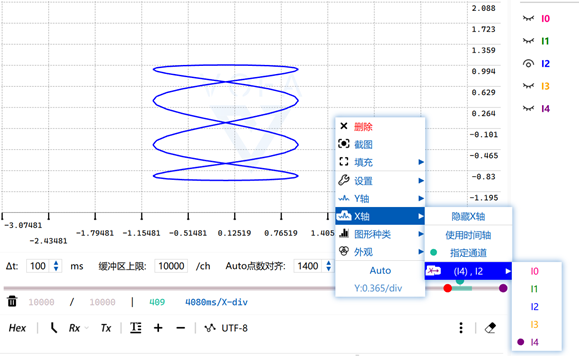

通道的波形没有显示，需右击选择Y轴绑定的通道，或在数据栏眼睛是否为可见，没有绑定或不可见的数据通道，不会在波形图上显示。X轴的时间单位可以设置为s/ms/us/ns，初时间外，X轴单位也可设置为某通道数据，显示为两通道数据生成的李萨如图。

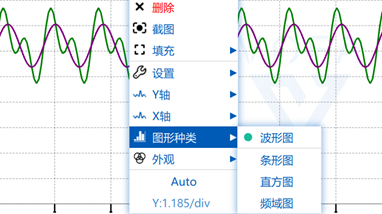

除显示波形外，VOFA+还能绘制通道的条形图、直方图、频域图在同一窗口：

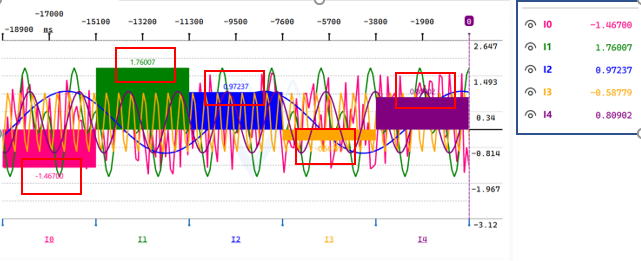

选择条形图，VOFA+以波形图Y轴参考绘制显示通道最新一组数据的条形图

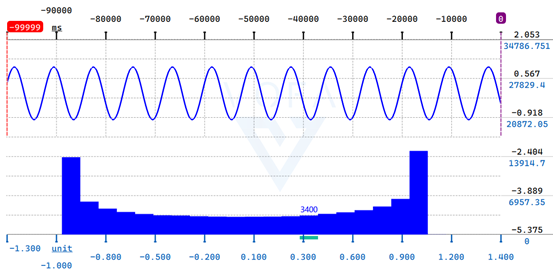

选择直方图，VOFA+将一个数据范围分割成多个区间，统计当前画面里落在每个区间内的采样点数量，X轴为数据大小区间，Y轴为落在区间的数据点数可以点击X轴两侧端点设置区间的最值，可以同时和单独缩放波形图和直方图的X，Y轴坐标。

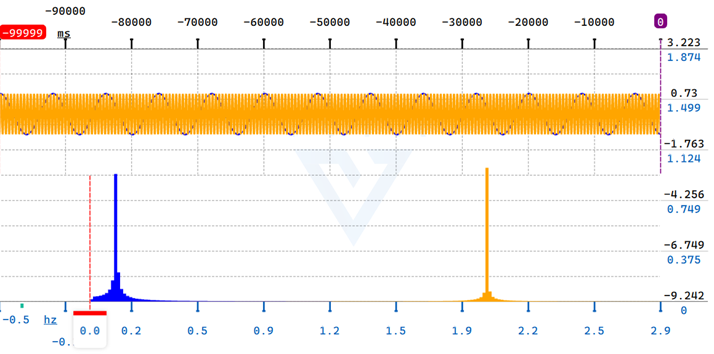

选择频域图，对当前画面里的采样点做快速傅里叶变换，分析采样信号的频谱特征并显示。X轴为波形频率，Y轴为幅值。采样点数越多，并大于设置FFT采样点的两倍，测得频率越准确。

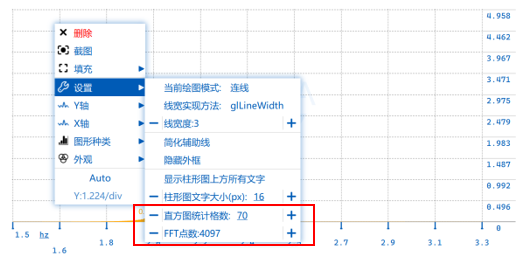

右击波形图可修改设置，其中直方图统计格数为在最大区间内分割的份数，例直方图测量区间为（-5，5），统计格数为100，则直方图显示数值在（-5，5）内每0.1区间的采样点数量，FFT点数修改可调整频域图精度，以当前画面采样点数设置合适的FFT点数。

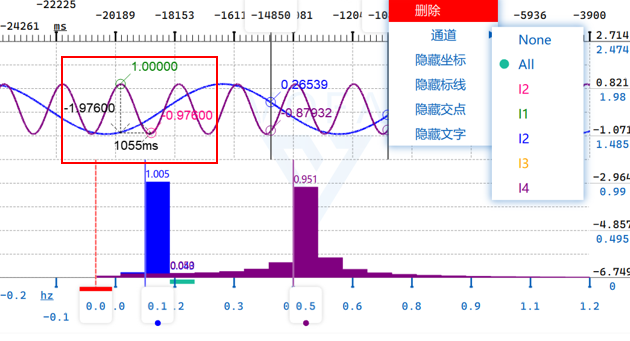

双击波形图、直方图、频域图中X轴可添加添加游标，显示固定时间点的数据，可右击设置游标测量的通道，移动X轴的游标点也能修改游标测量的时间位置，在频域图上则为某频率的幅值，在直方图上为某数据数据区间的采样点。暂停传输后点击波形可实现测量点与点、点与游标、游标与游标之间的时间差与占空比，测量点仅支持波形图。

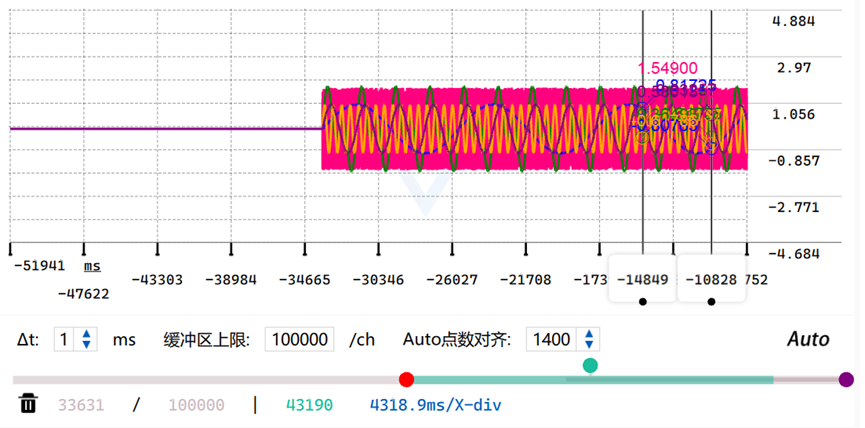

在波形图下方绿线用来控制波形图的可视采集点和缓冲区，图中整条线（包含绿线左侧）代表所有缓冲区(100000/ch)，在下方显示33631/100000表示采集了33631组数据，未采集的区域为0（波形图左侧直线），整条绿线代表当前窗口可视的波形图的位置，伴随下方绿字43190为可视采样点数量，红点表示可视区域的左端点，向左（拉长）向右（缩小）可控制可视采样长度（X轴放缩），紫色点最新数据点（0s），即缓冲区端点，下方蓝字4318.9代表图中每虚线之间区间长度。

数据窗口中，可设置每个通道的数据增益和偏置，增益改变通道波形的幅值，X，Y偏置改变波形的相位，可通过鼠标移动和滚轮放缩自动调整波形的偏置和增益。

2.Image使用

传入一张图片的数据，要通过image控件显示，需要先发送一组前导帧数据，内容包括图片ID、图片尺寸、图片高度和宽度、以及图片格式，一个图像有8BIT灰度图，RGB565图等，通过ImgFormat枚举选择格式的数据，前导帧数据需要VOFA+解析，选用JustFloat或FireWater数据协议发送，之后直接按顺序发送图片数据，即能在image控件上显示图像。

JustFloat协议发送前导帧数据：

int preFrame[7] = {

    IMG_ID,

    IMG_SIZE,

    IMG_WIDTH,

    IMG_HEIGHT,

    IMG_FORMAT,

    0x7F800000,

    0x7F80000

};

FireWater协议发送前导帧数据：

printf("image:%d,%d,%d,%d,%d\n",

        IMG_ID,

        IMG_SIZE,

        IMG_WIDTH,

        IMG_HEIGHT,

        IMG_FORMAT

);

图片前导帧加上后续图片数据，被并称为图片数据包，图片数据会缩略打印，右击可设置图片特性，使用内置的算法实现边缘检测等效果。

3.测量仪使用

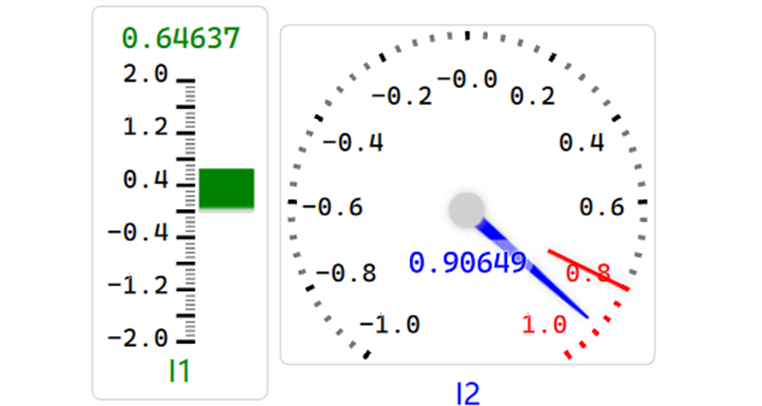

测量仪把最新数据的显示在有刻度的控件上，将解析后的数据通道绑定后，设置测量仪上下限和刻度单位后使用，不能发送数据和绑定命令，仅用于数据可视化。

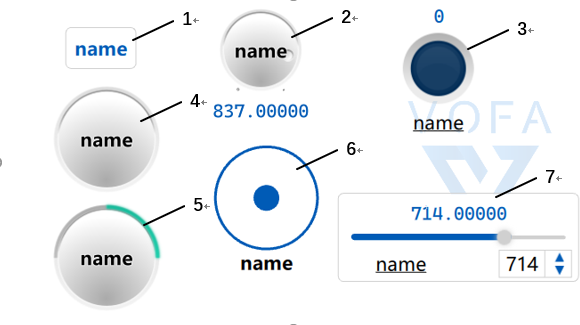

4.按键、摇杆、滑块、灯使用

向下位机发送指令时，使用按键、摇杆、滑块、灯控件可以更便捷的发送动态的数据。在控件1-7中除控件6外都能实现绑定通道，绑定通道功能与测量仪相似，可以显示最新数据，可在右击设置修改阈值，模拟通道数据控制灯光开闭、开关控制。

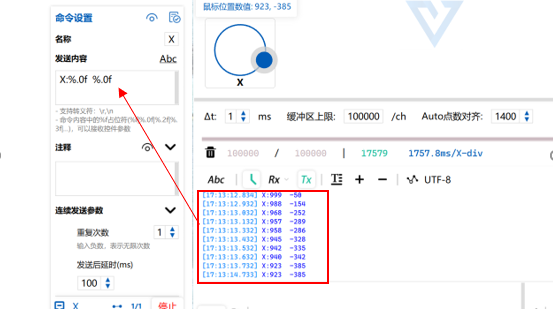

控件1-7可绑定命令，控制控件产生的数据，触发命令发送，在命令中加入%f、%d（Str发送）或%%（Hex发送），可以在操作控件发送命令时，加入控件参数，但是在主动发送命令或命令组时，不能发送当前控件的数据。

右击控件设置对应的名称、触发事件和参数等，每个控件对应的设置略有不同。

其他

VOFA+下载网站：https://www.vofa.plus/

控件开源网址：https://gitee.com/gutega/Vodka/

IMG_FORMAT图片格式宏定义：

enum ImgFormat {

    Format_Invalid,

    Format_Mono,

    Format_MonoLSB,

    Format_Indexed8,

    Format_RGB32,

    Format_ARGB32,

    Format_ARGB32_Premultiplied,

    Format_RGB16,

    Format_ARGB8565_Premultiplied,

    Format_RGB666,

    Format_ARGB6666_Premultiplied,

    Format_RGB555,

    Format_ARGB8555_Premultiplied,

    Format_RGB888,

    Format_RGB444,

    Format_ARGB4444_Premultiplied,

    Format_RGBX8888,

    Format_RGBA8888,

    Format_RGBA8888_Premultiplied,

    Format_BGR30,

    Format_A2BGR30_Premultiplied,

    Format_RGB30,

    Format_A2RGB30_Premultiplied,

    Format_Alpha8,

    Format_Grayscale8,



    // 以下格式发送时，IMG_WIDTH和IMG_HEIGHT不需要强制指定，设置为-1即可

    Format_BMP,

    Format_GIF,

    Format_JPG,

    Format_PNG,

    Format_PBM,

    Format_PGM,

    Format_PPM,

    Format_XBM,

    Format_XPM,

    Format_SVG,

};
