CoDeSys V3 新手详细教程：从安装到第一个PLC程序

不知秋880

8821人浏览 · 2025-11-14 18:26:58

不知秋880 · 2025-11-14 18:26:58 发布

引言

CoDeSys V3（Controlled Development System）是一款基于IEC 61131-3标准的工业自动化编程软件，广泛应用于PLC（可编程逻辑控制器）编程。它支持多种编程语言，包括梯形图（LD）、结构化文本（ST）、功能块图（FBD）等，适用于各种工业控制场景。本教程旨在为初学者提供一份超详细的指南，覆盖从软件下载、安装、编程、调试到项目导出的全流程。每一步都配有文字说明和视觉辅助，确保即使毫无经验的小白也能轻松跟随操作。教程末尾，我们将介绍如何将CoDeSys与英辉InVent E30M6203-5G无线远程终端集成，实现远程编程和控制功能。

第一章：软件下载与安装

1.1 CoDeSys V3 简介与版本选择

CoDeSys V3是工业自动化领域的标准编程工具，它允许用户为多种PLC硬件编写、调试和运行程序。软件遵循IEC 61131-3国际标准，这意味着一旦掌握CoDeSys，您就能编程许多品牌的PLC，如西门子、倍福、施耐德等的高端控制器。对于初学者，建议从模拟器开始练习，例如CoDeSys自带的"CODESYS Control Win V3"，它可以在PC上完全模拟PLC环境，无需真实硬件。

选择正确的软件版本至关重要。CoDeSys版本必须与您的PLC硬件固件版本兼容，否则可能导致程序无法下载或运行错误。例如，如果您的PLC固件是V3.5.16.50，那么您需要下载相同版本的CoDeSys开发环境。访问CoDeSys官网（https://www.codesys.com/），在"Downloads" section查找适合您系统的版本（Windows推荐）。如果您是练习，选择最新版本通常没问题，但生产环境务必核对兼容性。

1.2 下载CoDeSys V3

下载过程简单直接：

打开CoDeSys官网，点击"Downloads"菜单。
选择"CODESYS Development System V3"。
根据您的操作系统（如Windows 10/11）选择版本。通常提供32位和64位安装包，现代PC建议64位。
填写基本信息（如姓名、邮箱）后，点击下载链接。下载文件一般为EXE格式（如CODESYS-V3-Setup-3.5.16.50.exe）。
下载完成后，将文件保存到易于找到的位置，如桌面或Downloads文件夹。

如果官网访问慢，可以联系供应商或从可信的第三方镜像获取。下载时注意文件大小（通常几百MB），确保网络稳定。

1.3 安装CoDeSys V3

安装前，请确保以管理员身份运行安装程序，以避免权限问题。以下是详细步骤：

右键以管理员身份运行：找到下载的EXE文件，右键点击，选择"以管理员身份运行"。这确保安装程序有足够权限修改系统文件。
选择安装语言：安装向导启动后，选择英语或德语（软件主要支持语言），然后点击"Next"。
接受许可协议：仔细阅读许可条款，勾选"I accept the terms of the license agreement"，点击"Next"。
选择安装类型：推荐选择"Complete"安装，这会安装所有组件，包括运行时、编译器和模拟器。如果您磁盘空间有限，可以选择"Custom"自定义安装，但确保勾选关键组件。
设置安装路径：默认路径为C:\Program Files\CODESYS 3.5。您可以点击"Browse"更改路径，但避免使用中文或特殊字符的路径，以防止兼容性问题。
安装组件：在组件选择界面，确保勾选"CODESYS Control Win V3"（模拟器）和"Development System"（开发环境）。其他组件如"SoftMotion"（运动控制）可根据需要选择。
开始安装：点击"Install"，等待进度条完成。安装过程可能需要5-10分钟，取决于您的系统性能。
完成安装：当看到"Installation completed successfully"提示时，点击"Finish"。现在，桌面上会出现CoDeSys V3快捷方式。

1.4 验证安装

启动CoDeSys V3验证安装是否成功：

双击桌面快捷方式或从开始菜单打开CoDeSys。
首次启动可能会稍慢，因为软件初始化。主界面应包括菜单栏、工具栏、项目树和工作区。
尝试创建一个测试项目：点击"File" → "New Project"，如果无错误，说明安装成功。

如果启动失败，检查系统日志或重新安装。常见问题包括防病毒软件拦截或缺少Visual C++ Redistributable。

第二章：创建第一个项目

2.1 启动CoDeSys与界面介绍

启动CoDeSys V3后，您会看到主界面，它由以下几个关键区域组成：

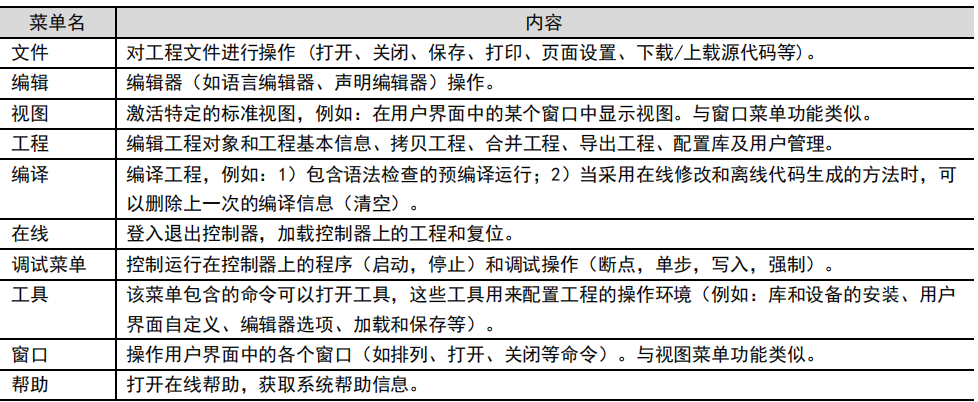

菜单栏和工具栏：位于顶部，提供文件操作（如新建、保存）、编辑命令（如复制、粘贴）、视图切换和在线功能（如登录、运行）。
项目树（Device Tree）：位于左侧，以树形结构显示项目、设备、程序和数据。您可以在这里管理所有项目元素。
工作区/编辑区：中间区域，用于编写代码、配置硬件和可视化设计。它根据所选编程语言动态变化。
消息窗口（Message Window）：位于底部，显示编译信息、错误、警告和调试输出。这是排查问题的重要工具。
状态栏：在最底部，显示当前项目状态、连接状态和网络延迟。

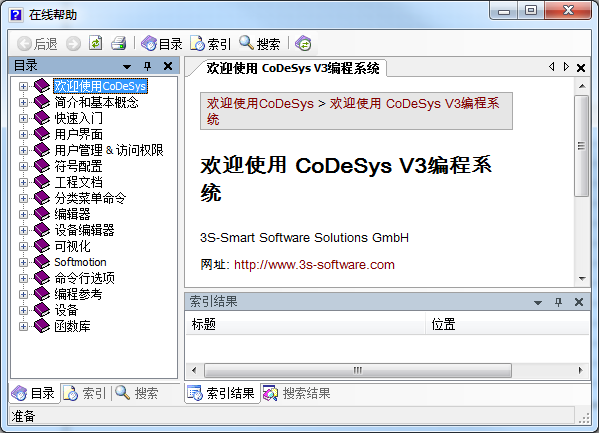

花几分钟熟悉界面。如果您是新手，建议打开帮助文档（按F1）查看详细指南。

2.2 创建新项目步骤

创建新项目是编程的第一步。以下是详细步骤：

点击菜单栏：选择"File" → "New Project"。
选择项目类型：在弹出的对话框中，选择"Standard project"（标准项目）。避免选择"Empty project"，因为它不包含默认设置。
输入项目名称：例如"MyFirstPLCProject"。名称应简洁易懂，避免特殊字符。
选择设备类型：这是关键步骤。如果您没有真实PLC，选择"CODESYS Control Win V3"作为模拟设备。如果您有真实硬件，选择对应型号（如"CODESYS Control for Raspberry Pi"）。
选择编程语言：CoDeSys支持6种语言。对于初学者，推荐"Ladder Diagram"（梯形图）或"Structured Text"（结构化文本）。您可以在项目中添加多种语言。
点击"OK"创建：项目创建后，项目树中会显示设备结构，包括"Device"、"Application"和默认POU。

项目创建后，立即保存：点击"File" → "Save"，选择位置保存项目文件（.project格式）。定期保存以防数据丢失。

为了可视化项目创建过程，这里提供项目对话框的图示：

2.3 添加程序组织单元（POU）

POU（Program Organization Unit）是CoDeSys的基本编程模块，包括程序、功能块和函数。添加POU的步骤：

在项目树中右键点击"Application"。
选择"Add Object" → "POU"。
输入名称：例如"MainProgram"。名称应描述其功能。
选择类型：选择"Program"作为类型。功能块（Function Block）和函数（Function）用于模块化编程。
选择编程语言：例如选择"Structured Text"（ST）。您可以根据需要选择其他语言。
点击"Open"创建：POU会在工作区打开，分为声明区（Declarations）和代码区（Implementation）。

添加POU后，您可以在声明区定义变量，在代码区编写逻辑。例如，在ST语言中，您可以编写类似Pascal的代码。

以下是添加POU的界面图示：

2.4 编程语言示例：梯形图与结构化文本

CoDeSys支持多种编程语言，每种适合不同场景。以下是两种常用语言的简单示例：

梯形图（LD）：类似于电气电路图，适合逻辑控制。例如，创建一个启保停电路：

从工具箱拖拽常开触点（命名为"StartButton"）、常闭触点（"StopButton"）和线圈（"Motor"）。
连接元素：将触点与线圈连接，形成自锁电路。当StartButton为ON时，Motor启动；当StopButton为ON时，Motor停止。
自锁功能：添加Motor的常开触点并联在StartButton两侧，实现自锁。

梯形图直观易学，但复杂逻辑可能难以管理。

结构化文本（ST）：类似Pascal语言，适合复杂算法。示例代码：

PROGRAM MainProgram
VAR
    StartButton: BOOL;
    StopButton: BOOL;
    Motor: BOOL;
END_VAR
// 启保停逻辑
Motor := (StartButton OR Motor) AND NOT StopButton;
END_PROGRAM

ST语言灵活，支持条件语句、循环和函数调用。对于数学运算或数据处理，ST更高效。

选择语言时，考虑项目需求：LD适合简单逻辑控制，ST适合计算密集型任务。

第三章：编程与变量管理

3.1 变量声明详解

在POU的声明区，您需要定义所有变量。变量声明包括名称、数据类型和初始值。基本数据类型：

BOOL：布尔值，TRUE或FALSE，用于表示开关状态（如按钮按下）。
INT：整数，范围-32768到32767，用于计数或索引。
REAL：浮点数，用于测量值如温度或压力。
STRING：字符串，用于文本信息或消息。

示例变量声明：

VAR
    bStartButton: BOOL := FALSE; // 启动按钮，初始值为FALSE
    nCounter: INT := 0;          // 计数器，初始值为0
    rTemperature: REAL;           // 温度值，未初始化
END_VAR

变量可以映射到硬件地址，例如%IX0.0表示输入位的第0字节第0位。使用硬件地址时，确保与PLC配置匹配。

变量声明后，您可以在代码区使用它们。良好的命名习惯（如前缀b for BOOL, n for INT）提高代码可读性。

3.2 编写第一个程序：启保停电路

让我们用ST语言编写一个简单的启保停程序。此程序模拟典型工业控制：按启动按钮启动电机，按停止按钮停止电机，并带有自锁功能。

步骤：

在MainProgram的声明区，定义变量：

VAR
    StartButton: BOOL;     // 输入：启动按钮
    StopButton: BOOL;      // 输入：停止按钮
    Motor: BOOL;           // 输出：电机状态
END_VAR

在代码区，编写逻辑：

// 启保停逻辑：当启动按钮按下或电机已运行，且停止按钮未按下时，电机运行
Motor := (StartButton OR Motor) AND NOT StopButton;

添加注释：使用//或(* *)添加注释，说明代码功能。例如，// This is a comment。

此程序使用布尔逻辑实现自锁。当StartButton为TRUE时，Motor变为TRUE；即使StartButton变为FALSE，Motor保持TRUE直到StopButton为TRUE。

3.3 使用梯形图编程

如果您偏好梯形图，可以创建另一个POU选择LD语言。步骤：

添加新POU：右键"Application" → "Add Object" → "POU"，名称"LD_Program"，类型"Program"，语言"Ladder Diagram"。
在梯形图编辑器中，从工具箱拖拽元素：
- 常开触点：拖到第一行，命名为"StartButton"。
- 常闭触点：拖到第一行右侧，命名为"StopButton"。
- 线圈：拖到第一行末端，命名为"Motor"。
- 自锁触点：拖放Motor的常开触点并联在StartButton两侧。
连接元素：点击触点右侧的连线点，拖动到线圈左侧，形成电路。

梯形图编辑器提供可视化编程体验，适合电气背景的用户。

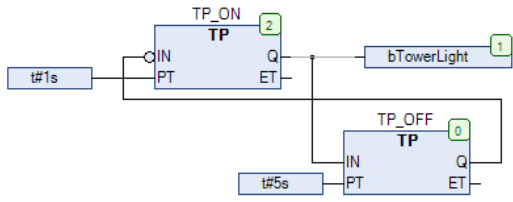

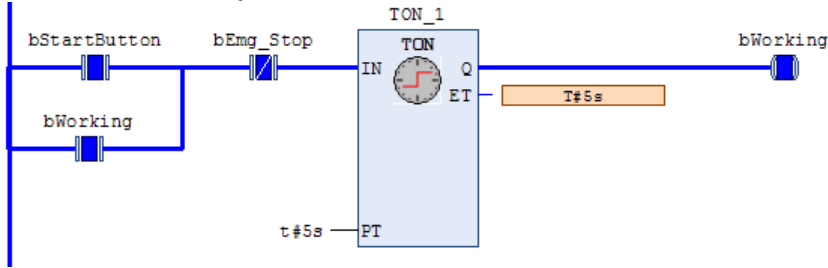

以下是梯形图编辑器的图示：

3.4 编译程序

编写完代码后，需要编译以检查错误。编译将代码转换为PLC可执行的机器码。

点击菜单栏：选择"Project" → "Build"（或按F7快捷键）。
查看消息窗口：编译过程中，消息窗口显示进度和结果。如果无错误，显示"0 errors, 0 warnings"。
处理错误：如果有错误，根据提示修改代码。常见错误包括语法错误、变量未声明或类型不匹配。

编译成功后，程序 ready for download。如果您使用模拟器，无需真实PLC即可测试。

第四章：调试与运行

4.1 下载程序到模拟器

CoDeSys Control Win V3模拟器允许您在PC上运行PLC程序，无需硬件。下载步骤：

启动模拟器：点击菜单栏"Online" → "Start Simulation"（或按Ctrl+F7）。模拟器在后台运行，系统托盘显示图标。
登录设备：点击"Online" → "Login"（或按Ctrl+F5）。这会建立连接并下载程序到模拟器。
选择下载选项：在弹出的对话框中，选择"Download program only"（仅下载程序）。如果选择"Download and run"，程序会自动运行。
等待下载完成：状态栏显示"Login succeeded"，表示程序已下载。

下载后，模拟器会模拟PLC运行。您可以在线监视和调试程序。

4.2 在线调试技巧

CoDeSys提供强大的调试工具，帮助您验证程序逻辑：

监视表（Watch Table）：右键变量选择"Watch"，将其添加到监视表。监视表实时显示变量值变化。例如，添加StartButton、StopButton和Motor变量，观察它们的状态。
强制功能（Force）：右键变量选择"Force"，手动设置值用于测试。例如，强制StartButton为TRUE，模拟按钮按下。
断点调试（Breakpoints）：在ST代码行号旁点击设置断点（红点）。当程序运行到该行时暂停，便于检查状态。仅ST语言支持断点。
跟踪功能（Trace）：记录变量值历史，分析趋势。在"Online"菜单中启用跟踪。

调试时，确保模拟器处于运行状态：点击"Online" → "Run"（或F5）。如果程序行为异常，检查逻辑或变量值。

4.3 运行控制

运行程序后，您可以控制其执行：

启动运行：点击"Online" → "Run"（F5），程序开始执行。
暂停程序：点击"Online" → "Pause"，临时停止执行，用于检查状态。
停止程序：点击"Online" → "Stop"，完全停止执行。
重启程序：点击"Online" → "Reset"，重新启动程序。

在运行过程中，通过监视表观察变量变化。例如，强制StartButton为TRUE，应看到Motor变为TRUE；强制StopButton为TRUE，Motor变为FALSE。

4.4 常见问题与解决

调试中常见问题及解决方法：

程序不运行：检查模拟器是否启动，或登录是否成功。重启模拟器或重新登录。
变量值不变：确保程序在运行状态，并检查逻辑错误。
编译错误：修改代码后重新编译。常见错误包括拼写错误或缺失分号。
连接失败：如果使用真实PLC，检查网络或硬件连接。

如果问题持续，查看消息窗口的错误详情，或查阅CoDeSys帮助文档。

第五章：导出与项目管理

5.1 保存项目

定期保存项目防止数据丢失：

手动保存：点击"File" → "Save"（或Ctrl+S）。建议每完成一个步骤就保存。
自动保存：在设置中配置自动保存间隔（如每10分钟）。路径："Tools" → "Options" → "Editor"。
另存为：点击"File" → "Save As"，可保存为不同版本或位置，便于备份。

项目文件（.project）包含所有代码和配置。同时，CoDeSys自动生成备份文件（.bak），可在意外删除时恢复。

5.2 导出项目

CoDeSys支持多种导出格式，用于分享或归档：

导出为压缩文件：点击"File" → "Export" → "Project to File"，选择ZIP格式。这包含所有项目文件，便于传输。
导出文档：点击"File" → "Export" → "Documentation"，选择PDF或HTML格式。生成的项目文档包括代码、变量列表和注释，适合交付或审计。
导出库文件：如果您创建了可重用功能，可导出为库（.library），供其他项目使用。

导出后，将文件存储在安全位置。对于团队项目，使用版本控制系统（如Git）管理更改。

5.3 最佳实践

为了高效管理项目，遵循以下最佳实践：

模块化设计：将功能分解为多个POU（如程序、功能块），提高可重用性。
使用注释：在代码中添加详细注释，说明逻辑和用途，便于维护。
版本控制：定期备份项目，并记录版本变化。
测试充分：在模拟器中彻底测试后再部署到真实硬件。

第六章：无缝集成无线远程解决方案

通过前五章的详细教程，您已经掌握了CoDeSys V3从安装、编程到调试的全流程。但在实际工业应用中，传统编程方式存在一个核心痛点：依赖物理线缆连接。无论是CAN总线、RS232串口还是以太网，都需要现场接线，这不仅增加了维护成本，还限制了远程操作的灵活性。本章将介绍如何通过英辉InVent E30M6203-5G无线远程终端，打破这一束缚，实现CoDeSys项目的无线化升级。

6.1 为什么需要无线解决方案？

在工程机械、移动设备和分布式工业场景中，设备往往分布在偏远或危险环境，现场接线和维护既耗时又高风险。例如：

挖掘机在矿山作业：技术人员需要频繁前往现场更新程序，效率低下。
生产线设备调试：多台PLC分散布局，接线复杂，容易出错。
紧急故障处理：设备停机时，需快速远程诊断，避免生产损失。

E30M6203-5G针对这些问题应运而生，它专为CoDeSys生态设计，支持全无线操作，让您摆脱线缆束缚，提升工作效率。

6.2 产品核心优势：完全兼容CoDeSys

6203与CoDeSys V3无缝集成，支持所有标准接口：

CAN总线无线化：通过终端内置的双CAN通道（CAN1和CAN2），您可以直接无线下载程序到PLC，无需物理连接。终端自动处理波特率适配和节点扫描，兼容CoDeSys的CANopen协议。
串口与以太网无线透传：RS232、RS485和以太网数据可通过4G/5G或WiFi实时传输，确保CoDeSys的变量监视、强制操作远程进行。
远程下载与调试：使用终端后，CoDeSys的"登录"和"下载"功能完全无线化。您可以在全球任何地点，通过互联网更新程序，就像本地操作一样简单。

例如，在CoDeSys中编译完程序后，只需在SuperIT软件（E30M6203配套工具）中选择无线通道，即可下载到目标PLC，无需接触设备。

6.3 关键好处：提升效率与灵活性

无需现场访问：通过无线网络，实现远程程序下载、实时监控和故障诊断，减少差旅成本和停机时间。技术员在办公室即可完成所有操作。
多网络支持：终端支持4G/5G、WiFi和有线备份，适应各种环境。在无WiFi的野外，5G网络提供低延迟连接（时延约50ms），确保CoDeSys在线调试流畅。
即插即用集成：终端提供标准接口（如35针插件），直接连接PLC的CAN或串口，无需修改现有CoDeSys项目。设置简单，只需配置网络参数即可上线。
安全可靠：内置加密传输和认证机制，保护CoDeSys项目数据安全，防止未授权访问。
