正点原子-逻辑分析仪DL16PLUS-使用说明
·
机会是留给永远有准备的人的！
1.产品介绍

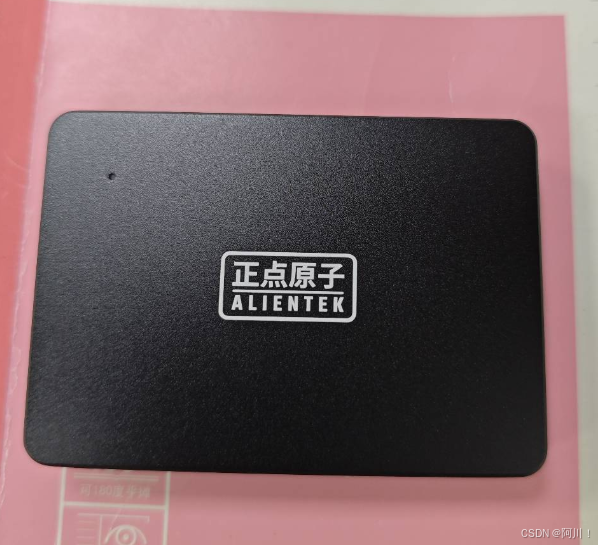

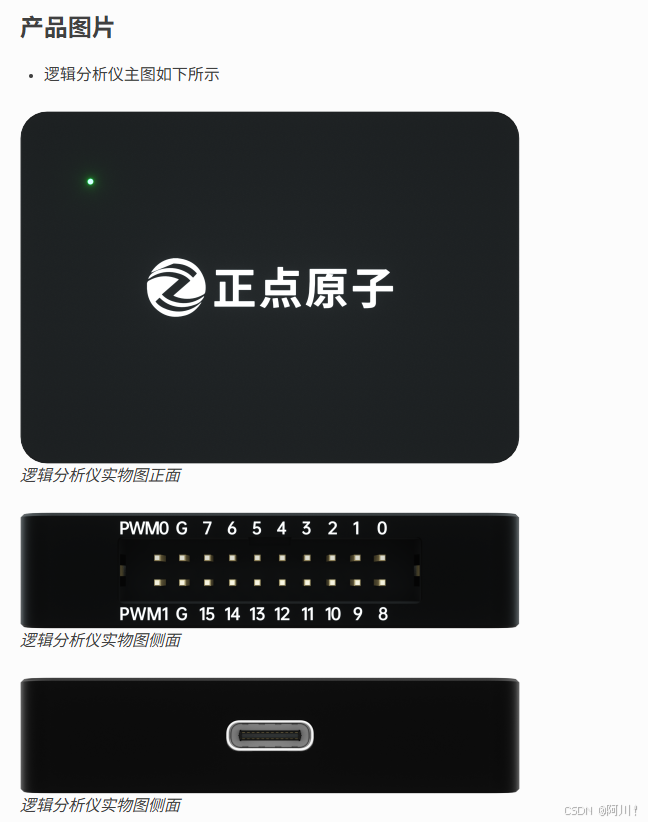

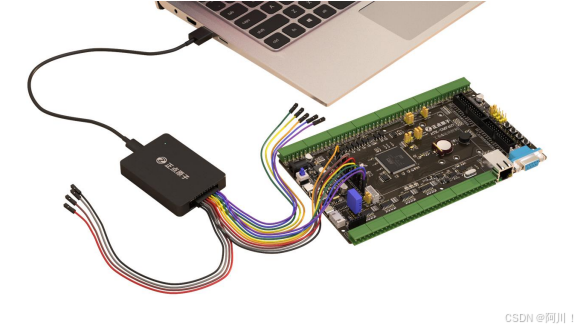

1.1产品参考图

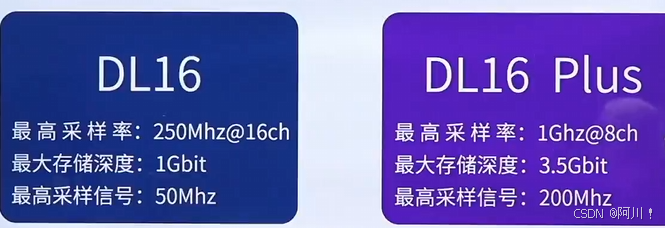

1.2产品性能参数
DL16PLUS版本符合企业级需求；
plus相比于标准版本，拥有1GHZ的最高采样率，3.5Gbit的最大存储深度，以及最高采样信号200MHZ.
建议学生党用标准版，企业级用加强版。

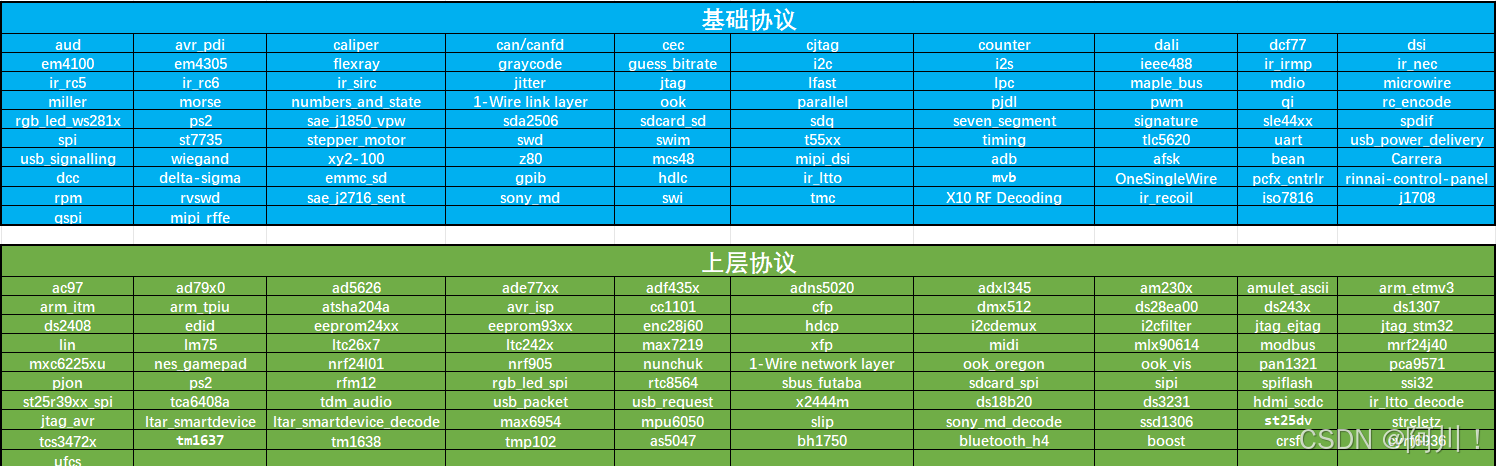

1.3协议支持

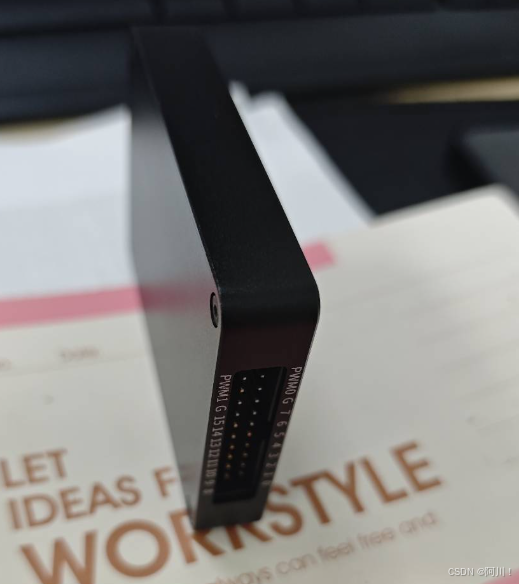

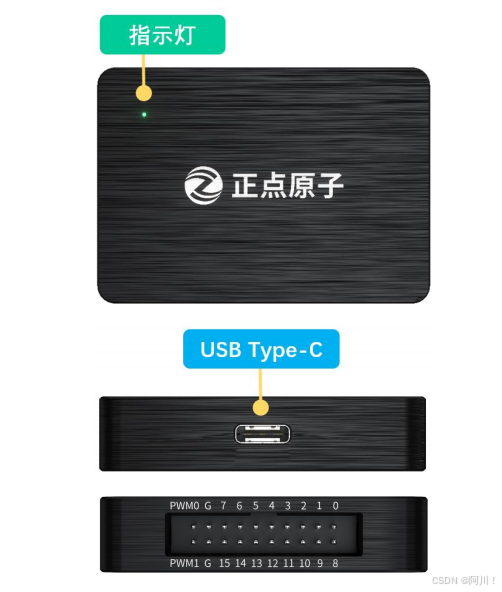

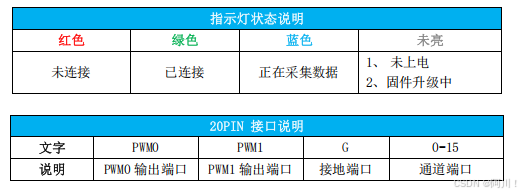

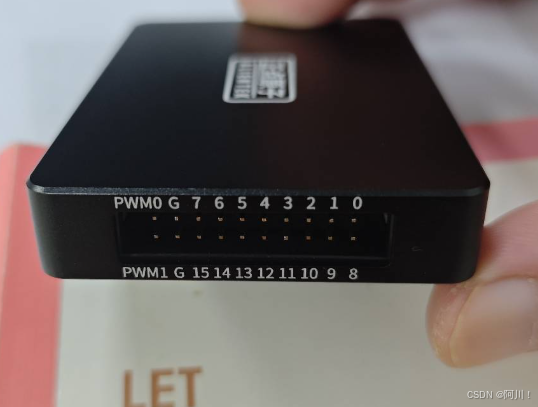

1.4接口说明

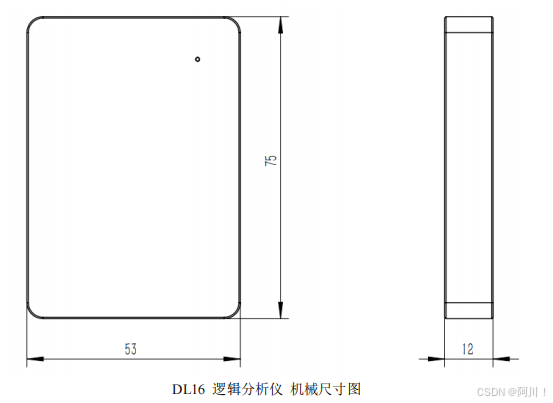

1.5机械尺寸
2.软件介绍
2.1介绍
ATK-Logic 软件是正点原子团队(ALIENTEK)专为逻辑分析仪设计的功能强大的软件工
具，旨在帮助用户进行逻辑信号的捕获、分析和调试。无论您是电子工程师、嵌入式系统开
发人员还是电路设计师，该软件都能提供您所需的强大功能和便捷操作。
主要特点和功能：
1.
捕获和显示信号
：该软件能够连接逻辑分析仪，实时捕获并显示逻辑信号的波形。
您可以轻松选择感兴趣的信号通道，并以直观的方式查看和分析信号的状态和时序。
2.
高级信号分析
：除了基本的波形显示功能，该软件还提供了丰富的高级信号分析工
具。您可以进行信号的时序分析、参数测量、协议解码等，帮助您深入理解和解决
数字信号相关的问题。
3.
强大的调试功能
：逻辑分析仪上位机软件提供了一系列强大的调试功能，包括信号
的触发设置、缓冲区深度控制等。这些功能可以帮助您精确捕获和分析复杂的逻辑
信号，并加快故障排查的速度。
4.
数据导出和工程参数保存
：该软件支持将捕获的信号数据导出为常见的 CSV 文件格
式，亦可以保存 BIN 原始采样点数据，方便与其他工具进行数据分析。此外，您还
可以保存工程配置，记录分析过程和结果。
ATK-Logic 软件的用户界面简洁直观，操作简单易学
2.2软件下载

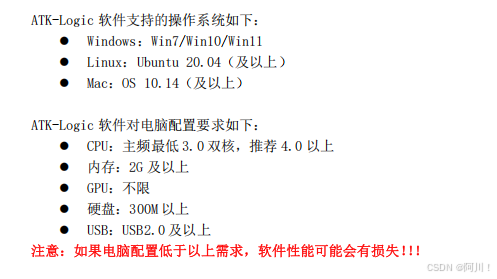

ATK-Logic 软件支持目前市面上主流的系统。如果您是第一次使用逻辑分析仪，请移步
到下面链接下载最新的软件。
软件下载：
http://www.openedv.com/docs/tool/luojifenxiyi/index.html

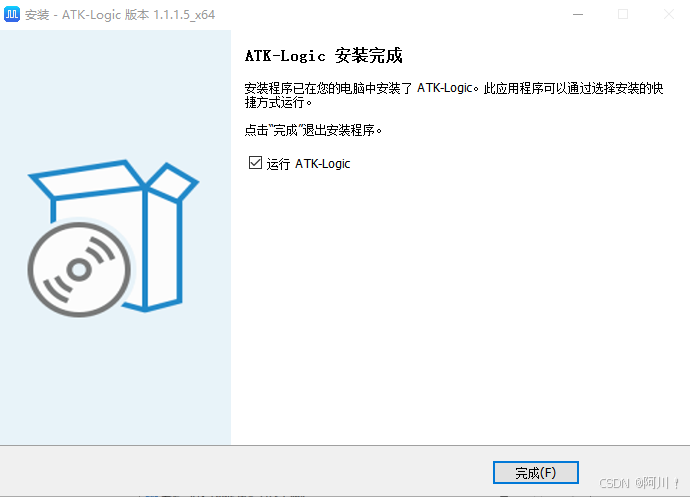

2.3软件安装
2.3.1 windows
温馨提示：在安装本软件时，360 等杀毒软件可能会报异常提醒，属于误报。请暂时退
出杀毒软件/选择允许本次操作，以完成本软件安装
(1)双击下载好的 exe 文件，打开安装程序，根据电脑系统选择对应的安装包：
x32：ATK-Logic Vx.x.x.x_x86.exe
x64：ATK-Logic Vx.x.x.x_x64.exe

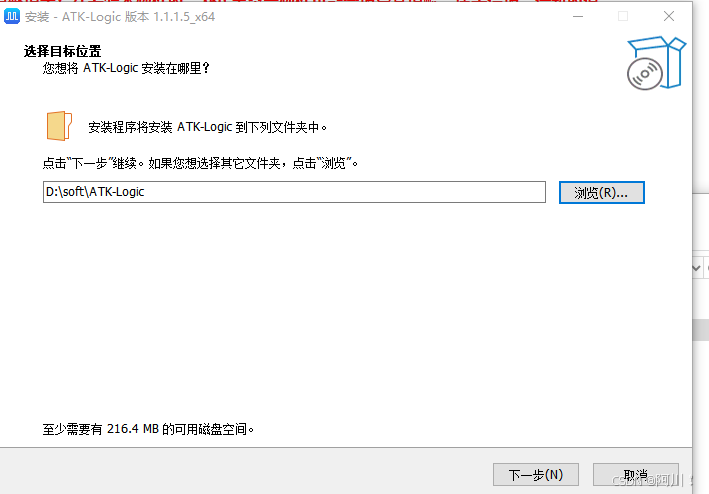

(2)选择目标安装位置

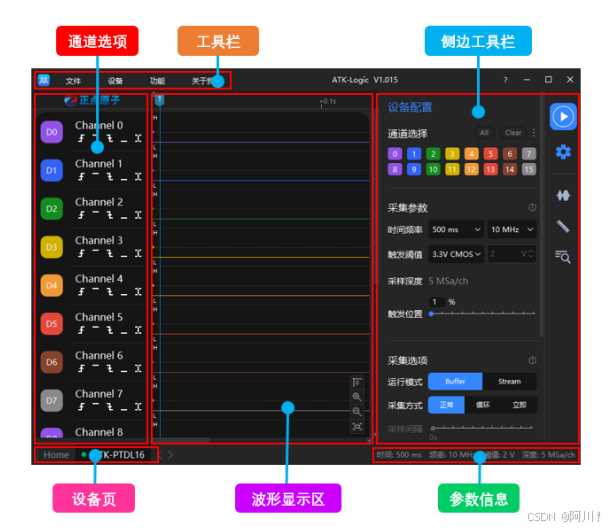

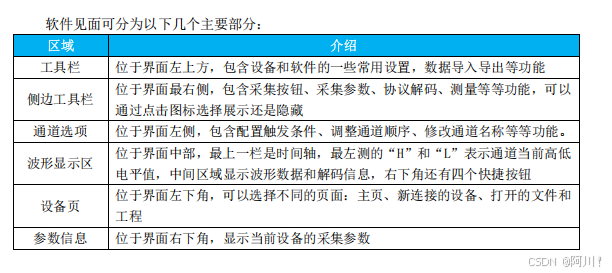

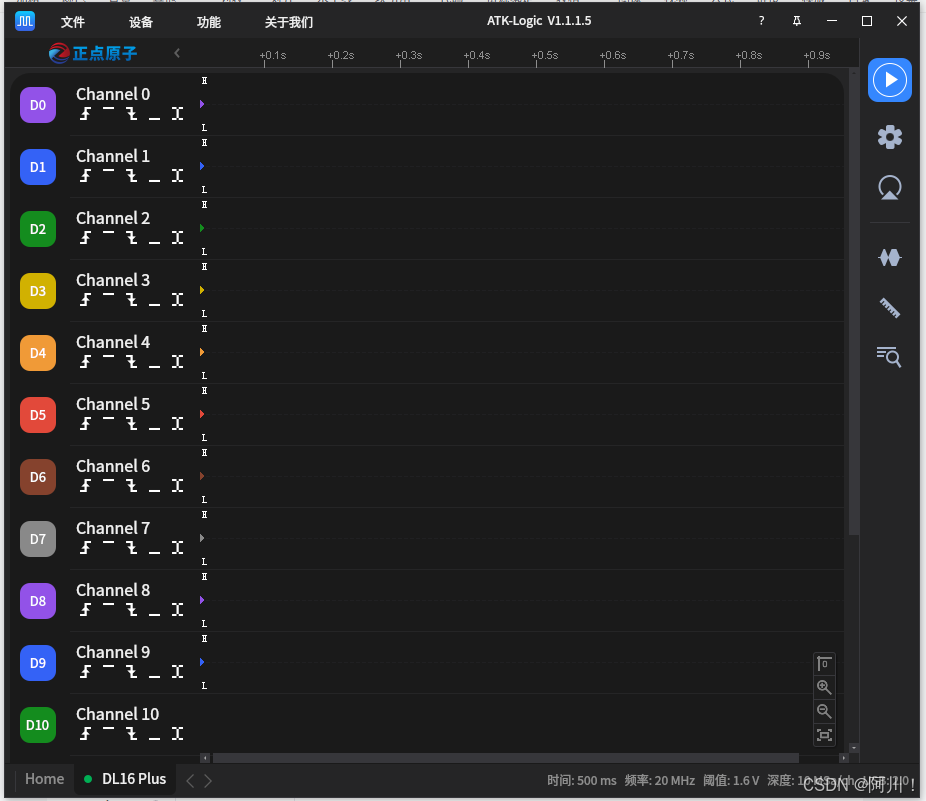

2.4界面介绍

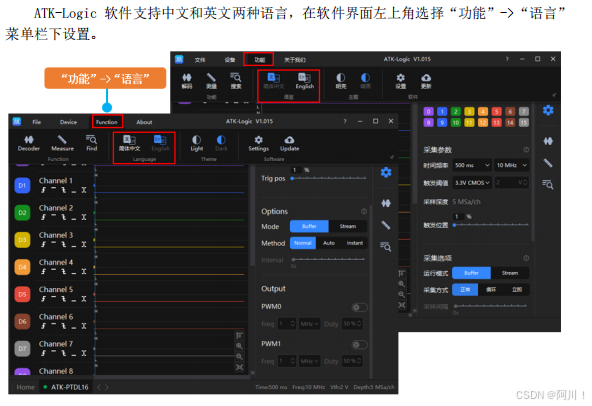

2.5语言切换

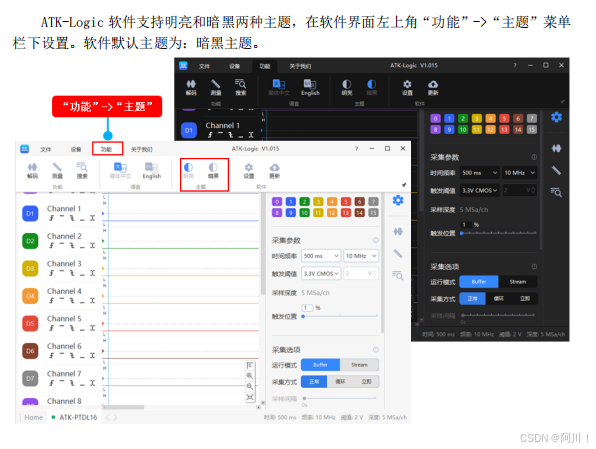

2.6主题风格
3.硬件连接

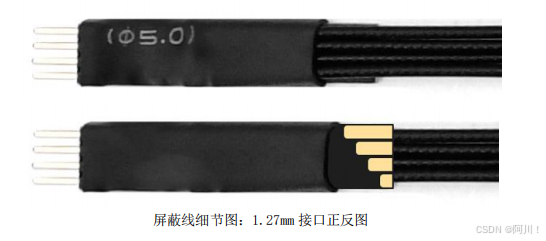

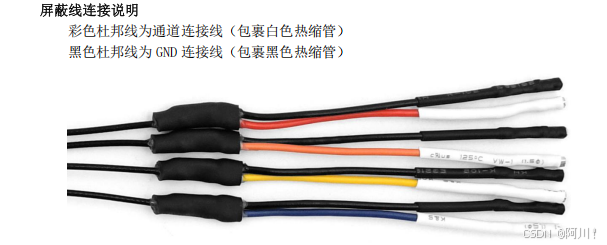

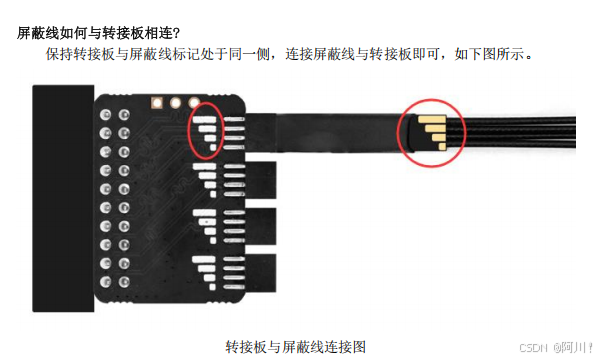

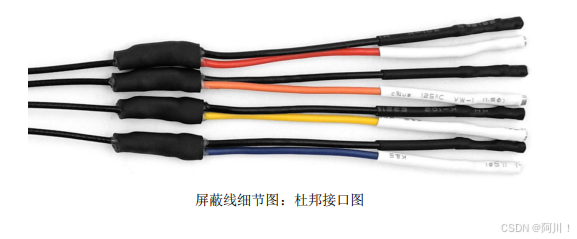

3.1屏蔽线使用说明

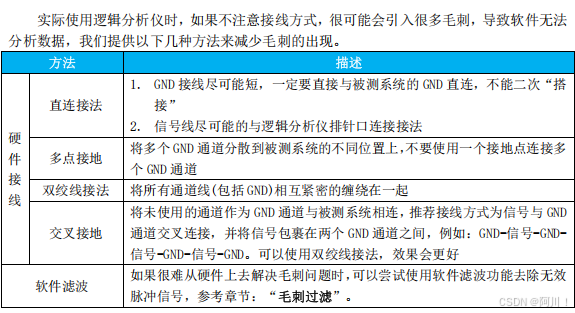

屏蔽线使用注意事项：
为确保信号的完整性，接线时确保每个通道 GND 就近相连，以达到最佳的效果
一定要直接与被测系统相连，请不要“二次嫁接”

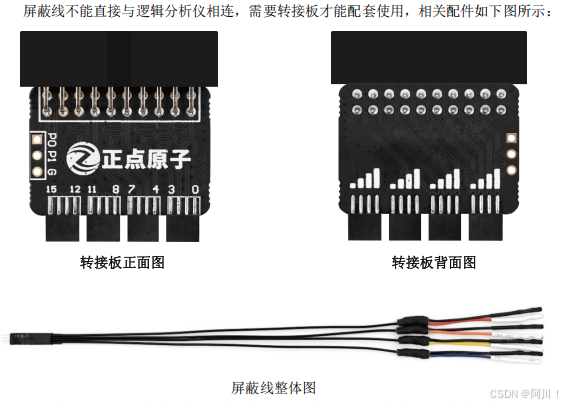

3.1.1 DL16 接线说明
3.2通道接线

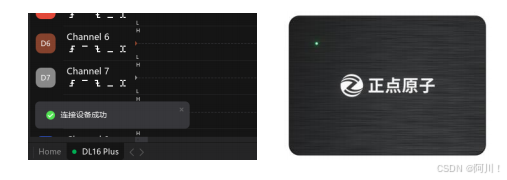

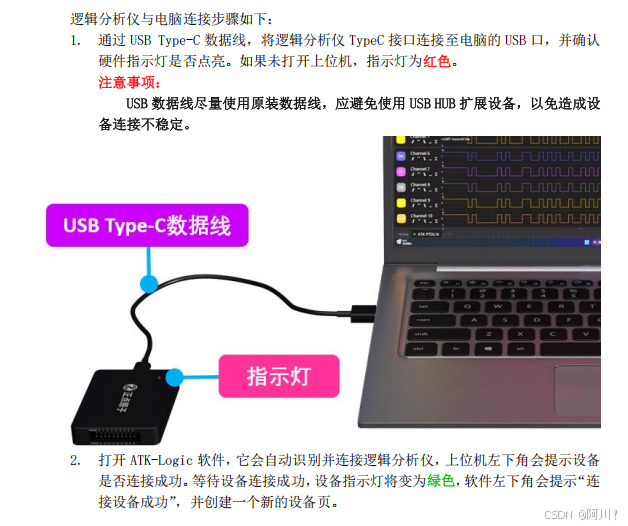

3.3设备与电脑
3.4设备与待检系统
特别注意：
逻辑分析仪与电脑是共地的，当待测设备为强电系统时，请使用“USB 隔离器”做
好隔离措施，否则极有可能损坏逻辑分析仪或者电脑!!!
逻辑分析仪连接被测系统时，需要注意以下事项：
1. GND 通道与被测系统的 GND 必须可靠连接，尽可能的短
2. 信号通道必须可靠连接至被测系统的待测信号位置，不可随意“嫁接”，导致干扰
的引入
3. 0-15ch 可自由接线，随后可通过软件设置对应通道

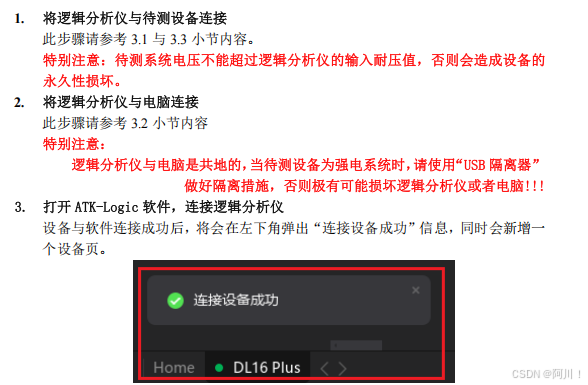

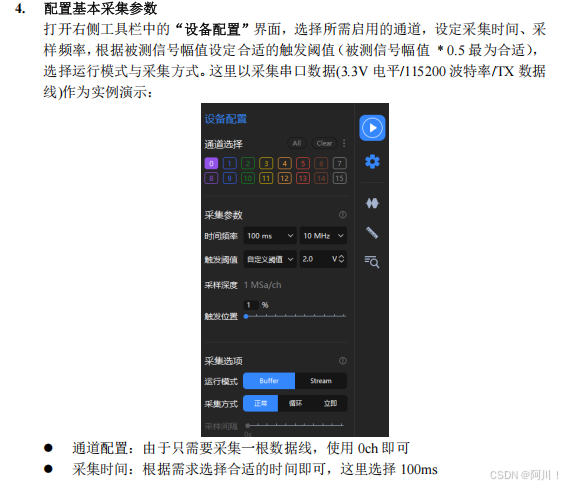

4.快速使用

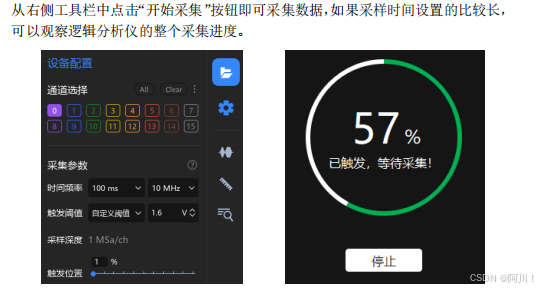

5.开始采集

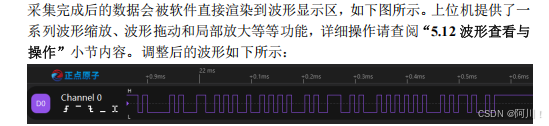

6.波形查看及操作

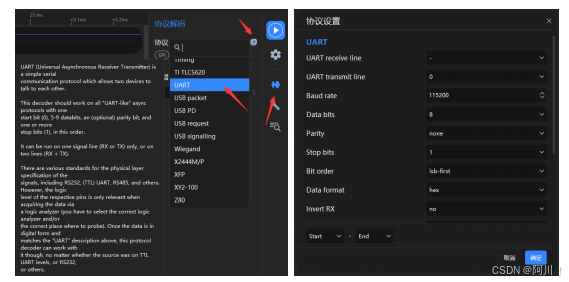

7.添加协议解码器

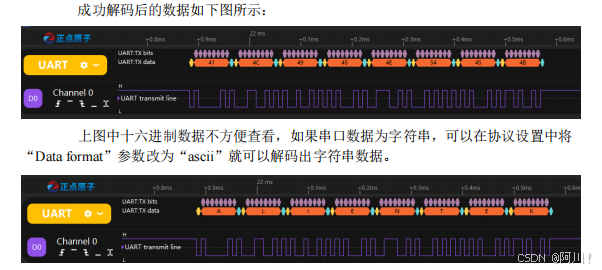

8.解码结果展示
5.功能介绍

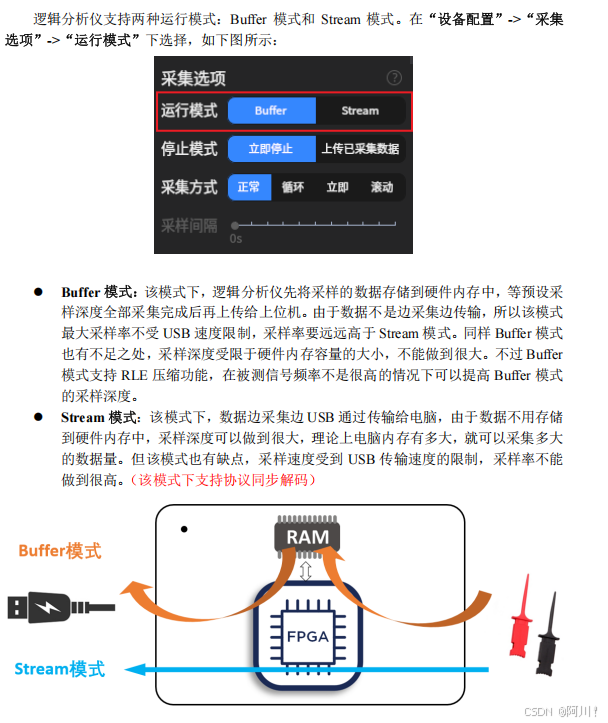

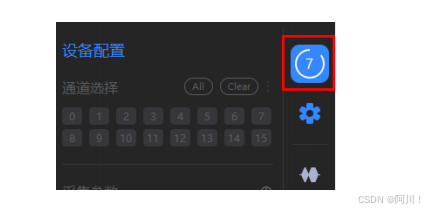

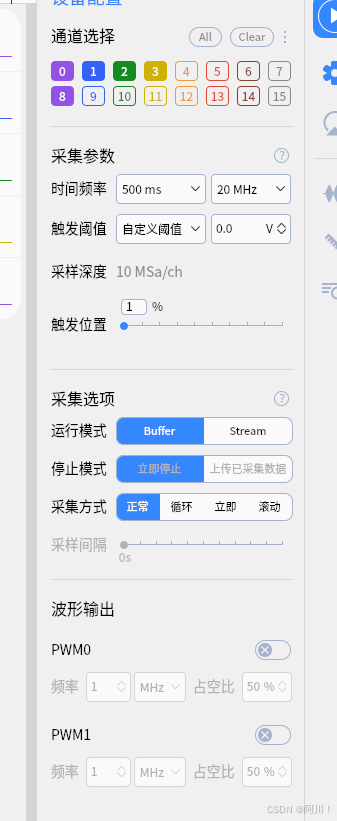

5.1运行模式

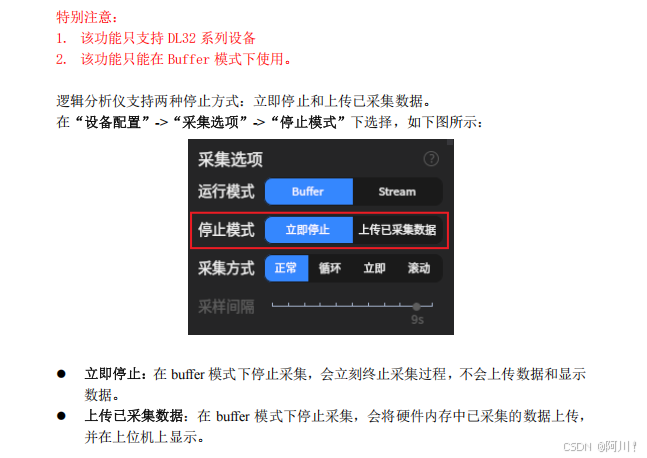

5.2停止模式

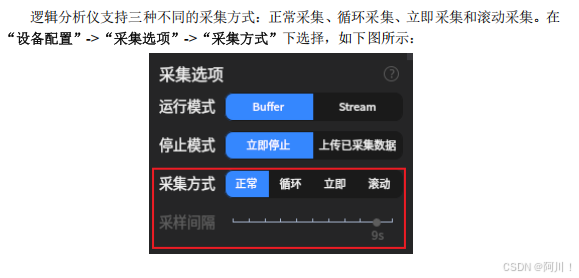

5.3采集模式
5.3.1正常采集

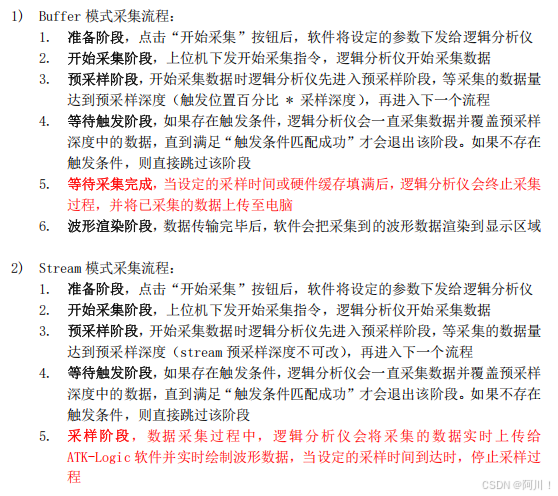

正常采集方式下，Buffer 模式和 Stream 模式下的采集流程有些许差异。两种模式采集
流程分别如下：

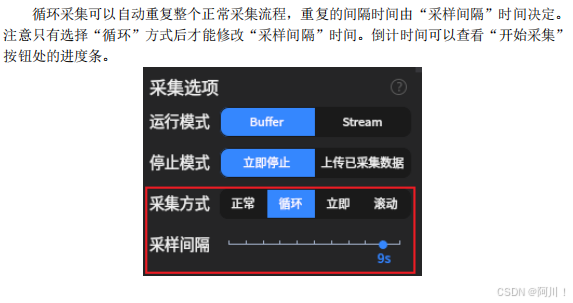

5.3.2循环采集

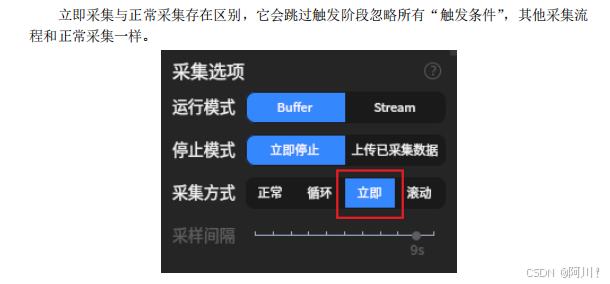

5.3.3立即采集

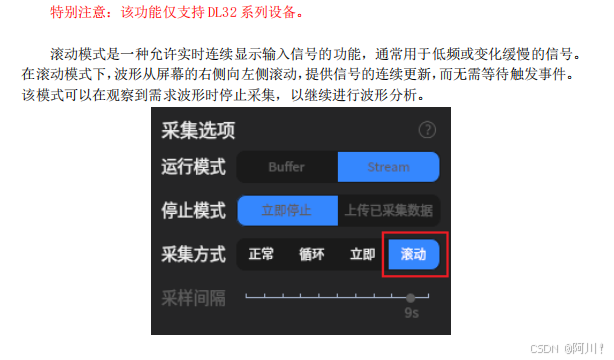

5.3.4滚动采集

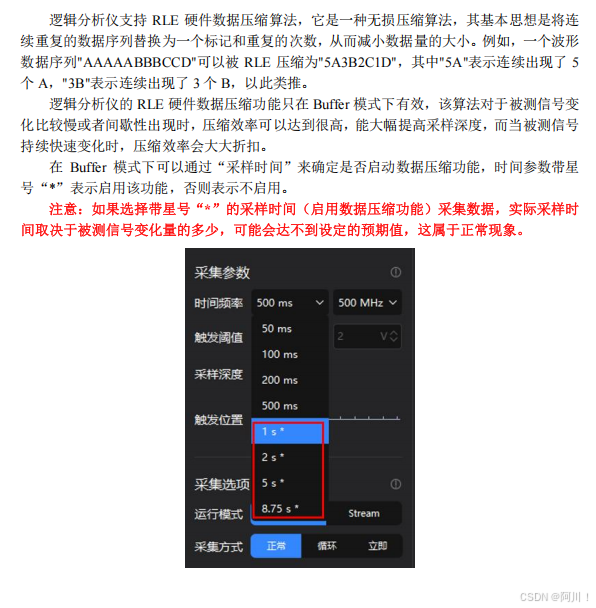

5.4数据压缩

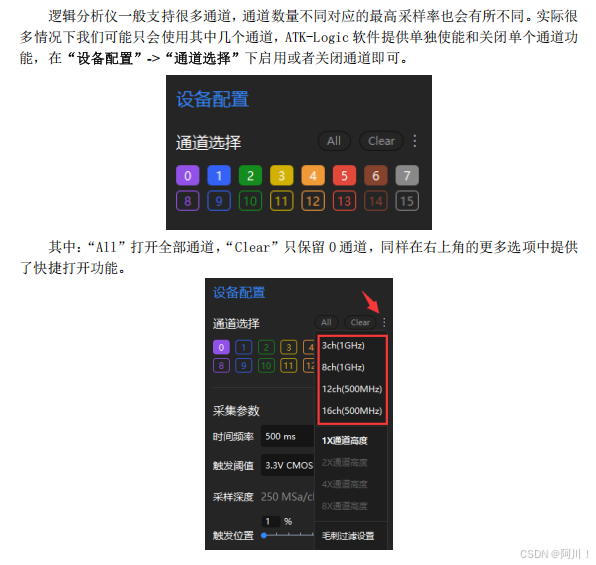

5.5通道采集
6.案例：采集SPI协议

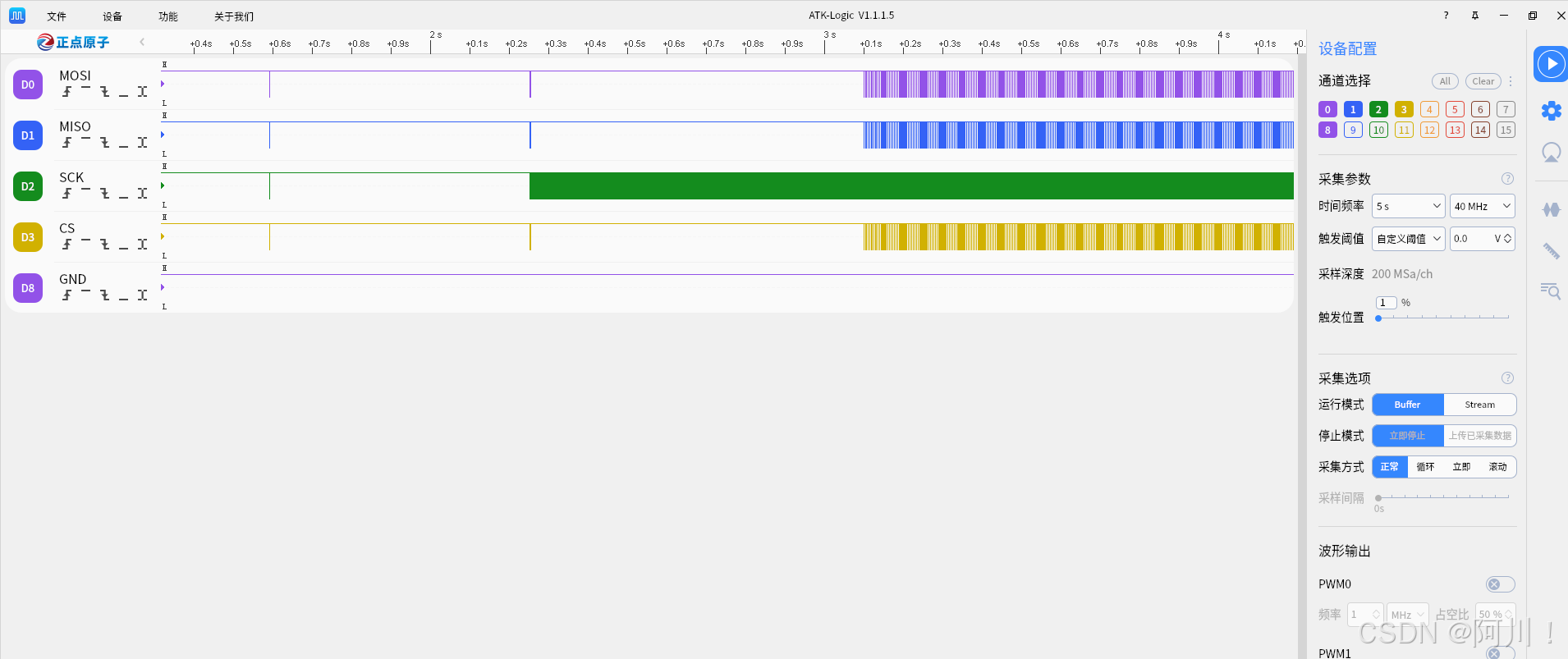

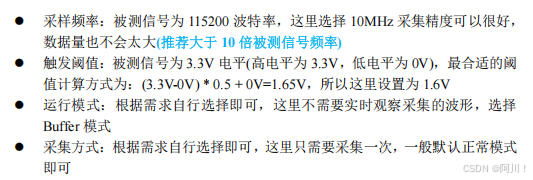

6.1配置通道
连接好硬件，将需要的通道启用，并设置阈值。
6.2开始采样
6.3协议解码

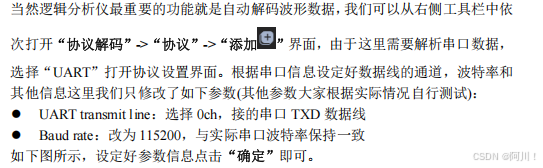

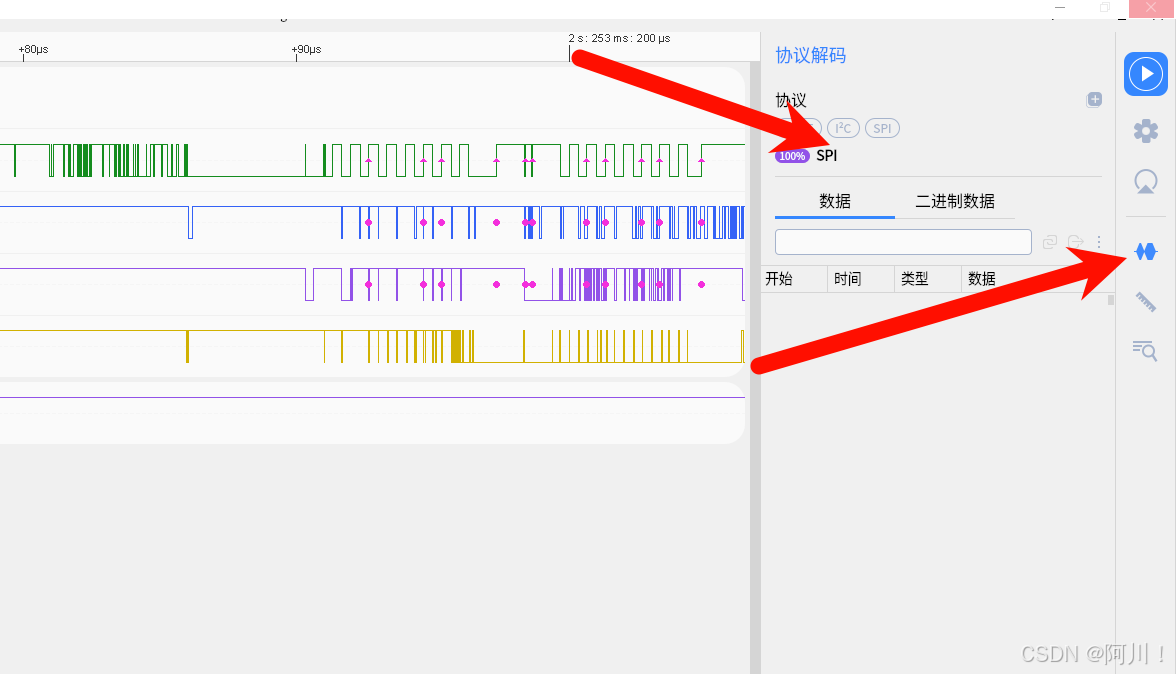

资料网盘找：
https://www.123865.com/s/TQubTd-w0otv
https://www.123865.com/s/TQubTd-w0otv
