1、概述

【形位公差】是指 零件的实际形状和实际位置 对 理想形状和理想位置的 允许变动量。

【通常】形位公差通常将公差要求标注在 公差框格 内，并用带箭头的指引线 将框格与被测要素相连。

2、组成

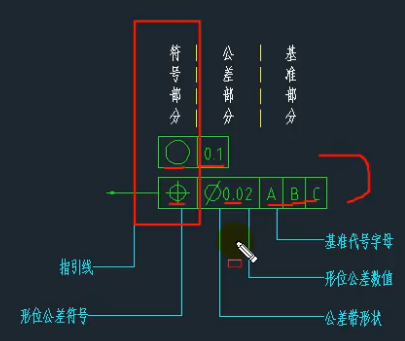

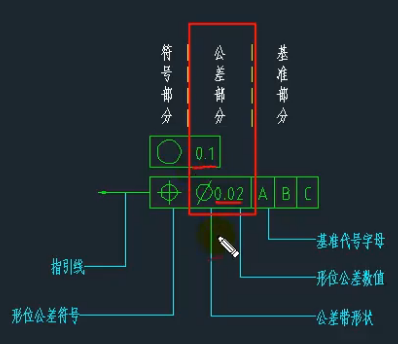

简

上面：形状公差，通常由符号 和 公差 2部分组成；

下面：位置公差，通常由 符号、公差值、基准代号3部分组成；

第一部分：公差符号

第二部分：公差数值

公差值以线性尺寸所使用的单位标出；

如果公差带是圆形或圆柱形，那在字母前需要加入 字母φ，如果是球形就需要加入字母 Sφ；

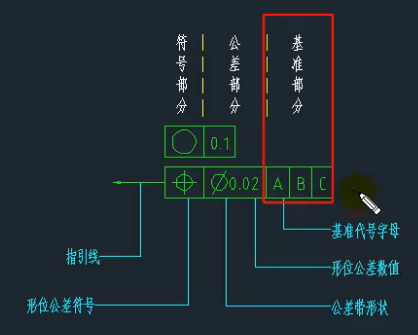

第三部分：基准代号

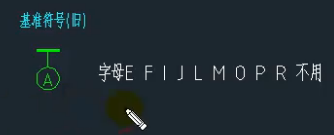

类1：基准符号（旧）

老标准：圆圈+字母

类2：基准符号（新）

新标准：方框 + 字母

3、形位公差标注方法

图标

英文命令

TOLERANCE

快捷键

TOL

形位公差的标注方法

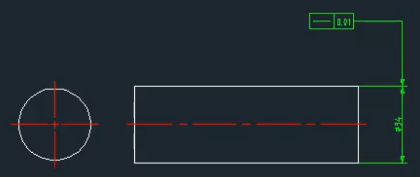

示例：直线度公差标注

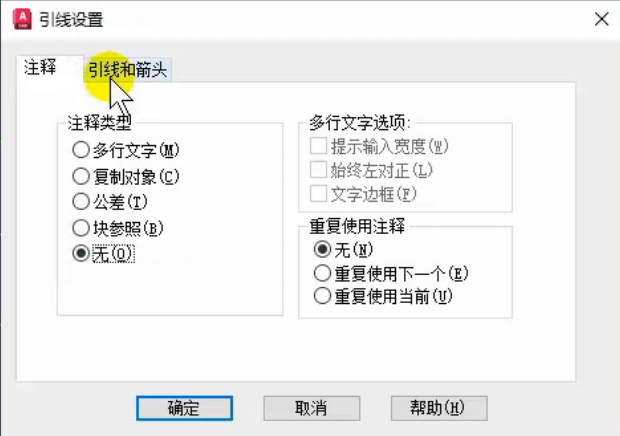

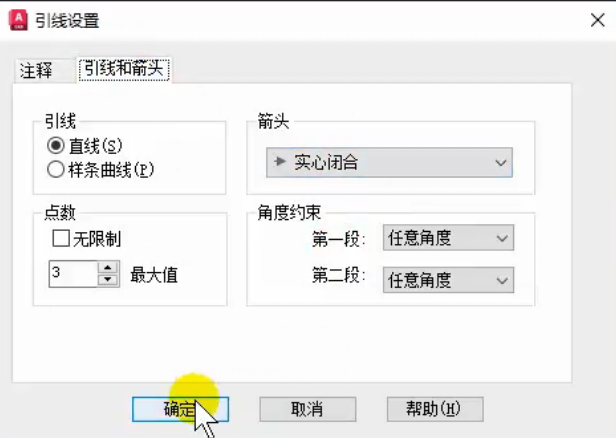

1、输入快速引线 LE，选择 子命令 “设置”；

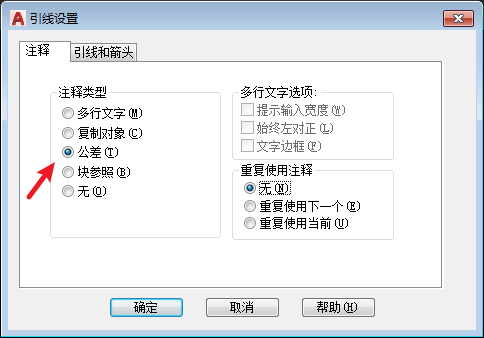

注释类型选择 “公差”（形位公差）；

2、指定引线点；

3、输入公差要求；

4、确定；

标注了一个直线度的形位公差。

【示例2】

直线度公差标注在 尺寸线 和 尺寸界线的端点上，表示中心线。

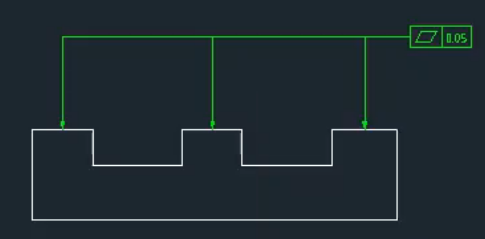

示例：平面度~

例如：长方体的上避免

快捷键 LE，确定；

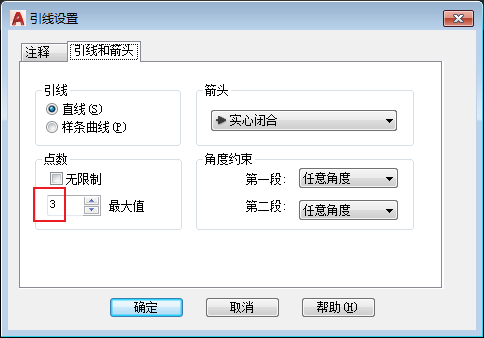

指定引线3点；

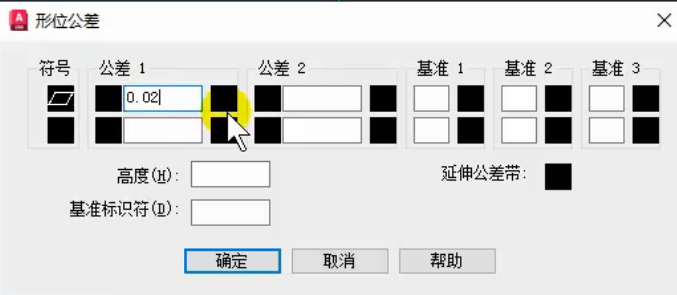

输入形位公差；

符号（平行四边形）；

结果：

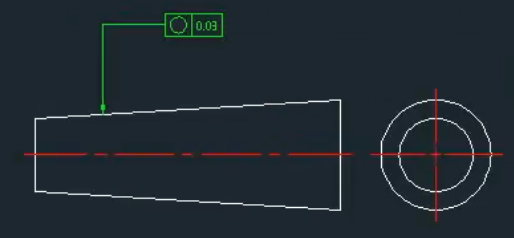

示例：圆度~

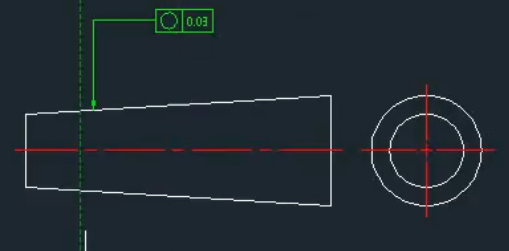

示例：圆柱度~

公差带是圆形公差带，在前面添加直径符号；（见下图文字）

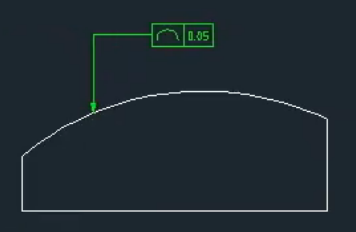

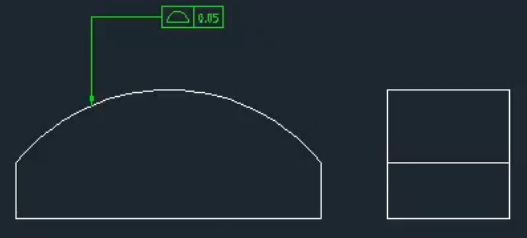

示例：线轮廓度~

示例：面轮廓度~

分界 ---

上面：是形状公差。

下面：是位置公差，是需要基准的。

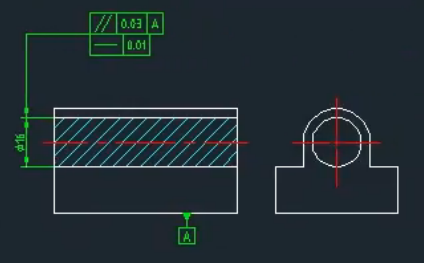

示例：平行度~

测量的要素是孔的中心线；

基准符号做成块；（动态块，对齐，块属性可输入字母，可见性切换新旧两种标准）

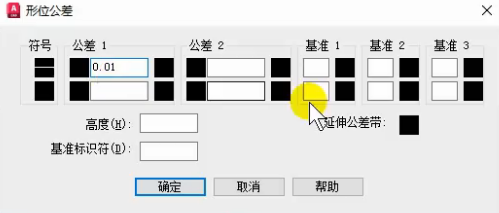

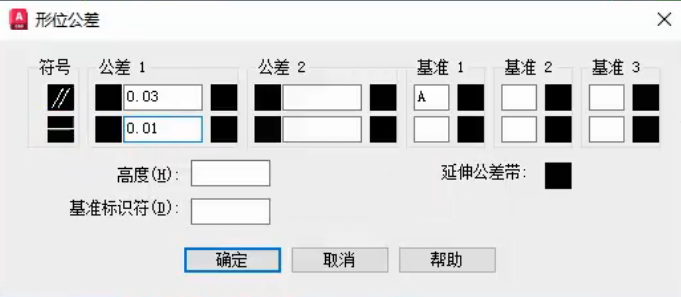

公差属性设置：

示例：垂直度~

基准设置在尺寸界线端点上；

端面要加一条引线；

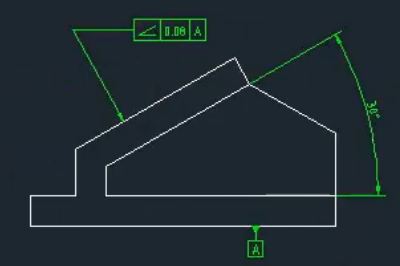

示例：倾斜度~

基准设置在底边；

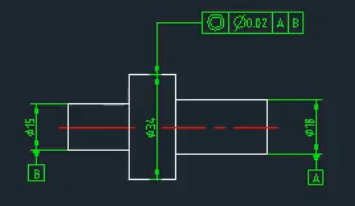

示例：同轴度~

右2个基准 A, B，都要放在尺寸线的端点上；

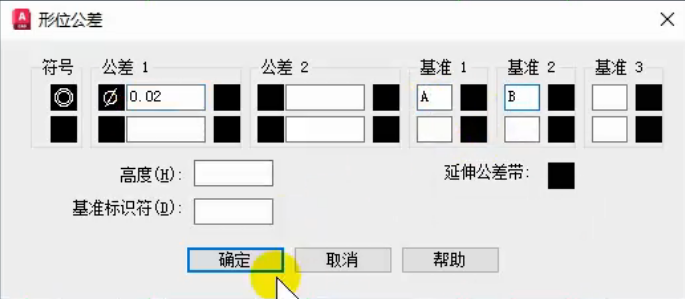

形位公差设置：

示例：对称度~

基准是这条中心线，标注在这条尺寸线上；

示例：位置度~

2个基准；

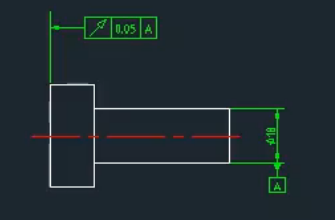

示例：端面圆跳动~

示例：径向圆跳动~

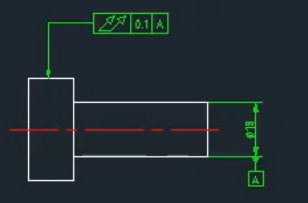

示例：端面全跳动

示例：径向全跳动

4、特殊公差标注

4.0、方法

（以 “多层公差” 为示例）

1、输入快捷键 LE，注释类型选择 “无”；

2、创建快速引线；

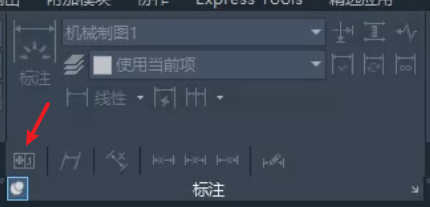

3、点击公差图标或者输入快捷键 TOL；

4、输入公差要求；

依次再创建：



移动对齐；

5、将公差对齐到引线；

【多层公差标注】将公差框格按公差值从上到下依次递减的顺序排布。

【多引线合并公差标注】指引线应对齐。

4.1、多层公差标注

4.2、多引线合并公差标注

5、形位公差的编辑

双击公差框格，修改参数。

6、实例

基准面，插入基准符号；

快速引线，选择 “公差”；

查公差值；

插入；设置符号；
