在科研论文或汇报中，一张精致的分子结构图，往往能让你的图稿更具专业感与视觉冲击力。今天就来教大家如何利用ChemDraw+Chem3D绘制、修改并导出高质量的3D分子结构图。

一、绘制3D结构

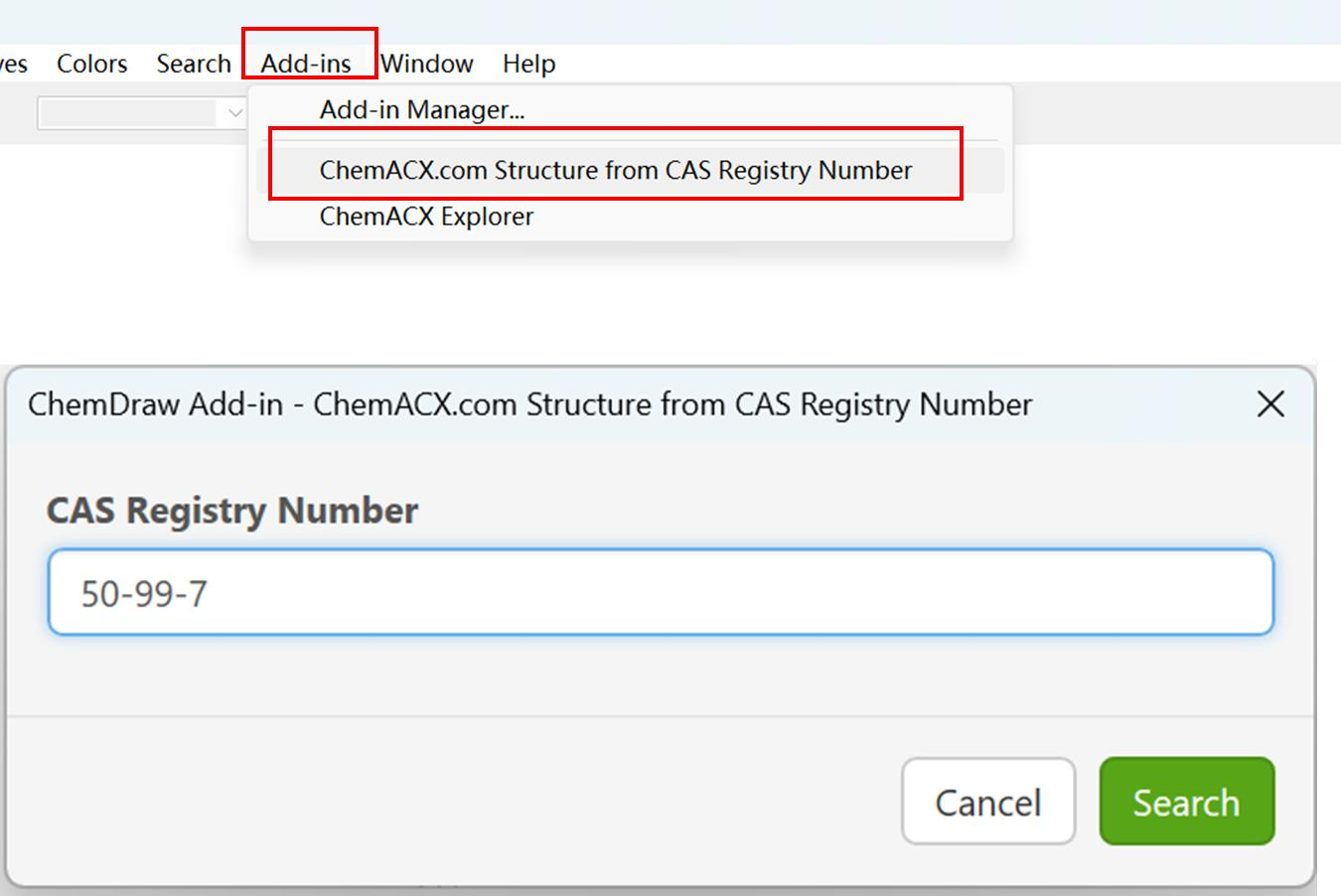

1.在 ChemDraw中绘制分子结构式（例如这里选择绘制葡萄糖）。通过搜索葡萄糖的CAS号为50-99-7；点击Add-ins，ChemACX.com Sturcture from CAS Registry Number，输入CAS即可绘制出葡萄糖结构，

葡萄糖2D结构：

2.点击顶部菜单“View→Show Chem3D HotLink Window”；直接在 Chem3D 中打开分子模型，进入3D编辑界面。

在跳出的对话框下，复制二维结构到右侧空白处，；左侧即可绘制出3D结构；

二、绘制球棍模型

在Chem3D窗口中，你可以自由旋转分子、调整视角。想要让图形更具美感？可以这样设置：

选择不同的分子模式：

（1）Wireframe（线框模型）

（2）Ball and Stick（球棍模型）

（3）Space Filling（空间填充模型）

球棍模型是论文和PPT中最常见、最清晰的展示方式。
在“Display model→Ball and Stick”中一键切换。

三、修改颜色

在左侧的Model Explorer中，选择原子，可统一对该原子进行修改颜色，在“Color Scheme”中可修改原子颜色，例如自定义碳原子为深灰、氧原子为红色，让配色更符合期刊风格。

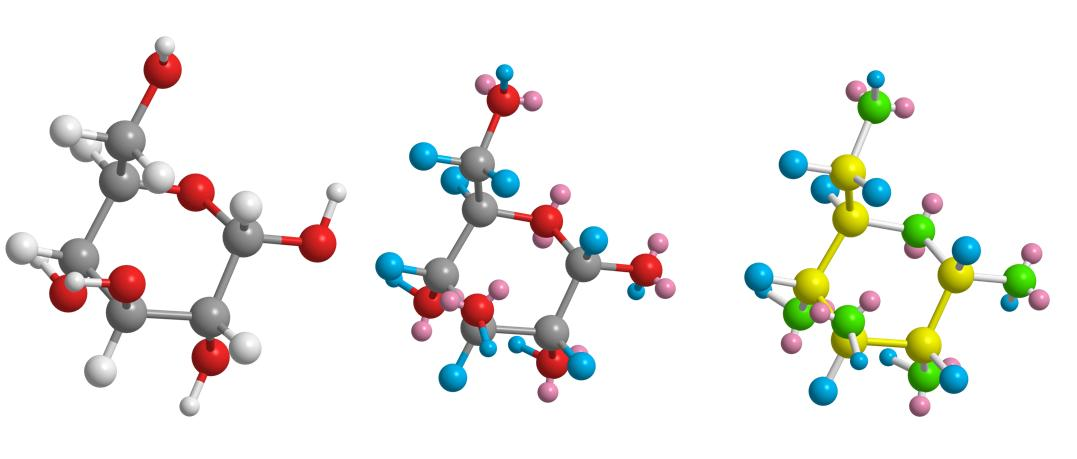

修改颜色后的图形为：

四、导出高质量图形

当分子模型调整好后，可通过以下操作进行导出高质量图形：
File→Save copy as→PNG/TIFF/EPS/PDF建议选择高分辨率（300–600 dpi）输出，以满足期刊图像要求。若要插入PPT，可直接复制为透明背景的图片，方便排版。

ChemDraw与Chem3D配合使用效率最高,可搭配Origin、Illustrator等软件进一步排版。用ChemDraw绘制3D分子结构，不仅能展示化学美感，更能让科研图形更专业、更有说服力！
