软件：AD25版

一、导出Gerber文件教程

1. 打开一个PCB文件，在文件中【File】>【Fabrication Outputs】>【Gerber Files】

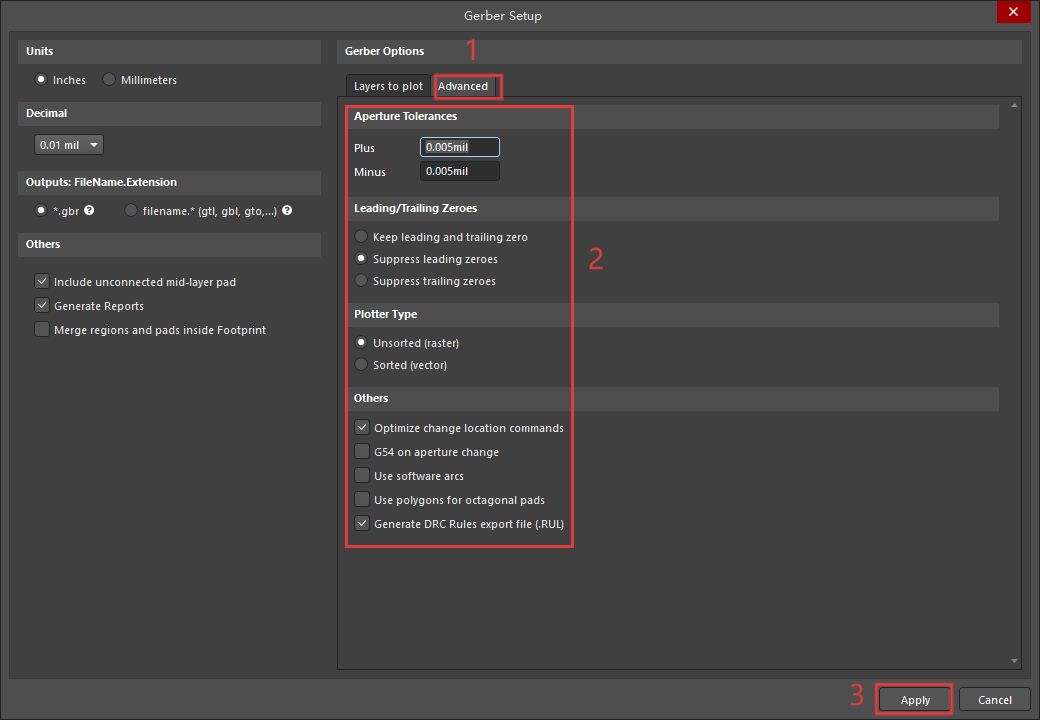

打开【Gerber Setup】对话框设置
左侧选择【Gerber】模式，右侧选择使用层

选好对应的参数和输出的板层后点【Apply】即可，文件可以不用保存，也可直接关闭。

二、导出钻孔文件

1. 返回到PCB文件界面.
2. 在文件中【File】>【Fabrication Outputs】>【NC Drill Files】

在弹出的对话框中点击【OK】即可,一般默认选项即可。

弹出Import Drill Data对话框后点击【OK】即可，文件一样可以不用保存，也可直接关闭。

导出【Test Point Report】钢网文件

1. 返回到PCB文件界面.
2. 在文件中【File】>【Fabrication Outputs】>【Test Point Report】

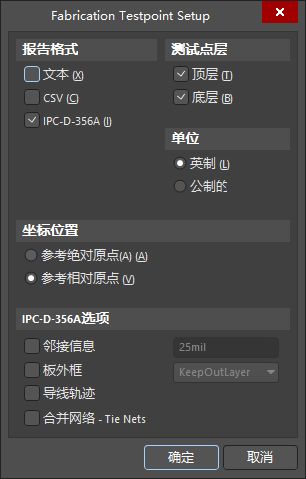

在弹出的Fabrication Testpoint Setup对话框中进行相应的输出设置，点击【OK】，即可输出

在弹出的【Import Drill Data】对话框点击【OK】即可

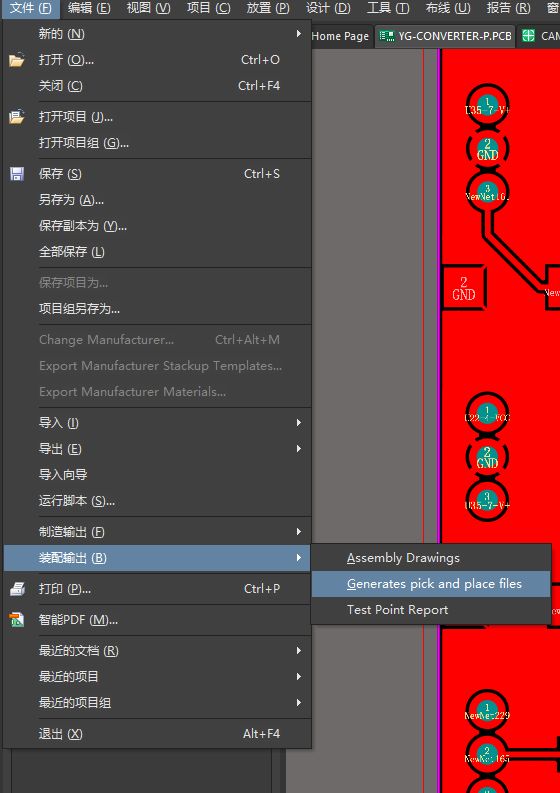

1. 导出【Generates pick and place file】坐标文件

在弹出的拾放文件设置的对话框中，进行相应设置，输出设置单位“Imperial”，格式“CSV”其他默认点击【OK】即可

文件全部导出后相当于生产需要用到的文件都导出了，在PCB文件夹中打包后发工厂即可。

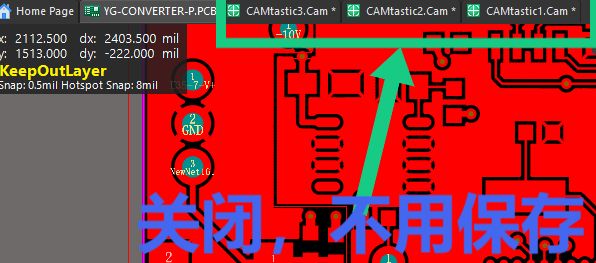

Gerber文件输出完成,输出过程产生3个.cam文件可直接关闭，不用保存。
