别看这根6芯线低调朴素，其实里面全是“硬核角色”。只要你掌握了这些线的秘密，不仅能轻松搞定相机供电、触发拍照，还能玩转光源控制、IO联动！
下面，我们就以海康威视面阵工业相机为例，带你理清接线细节！

---

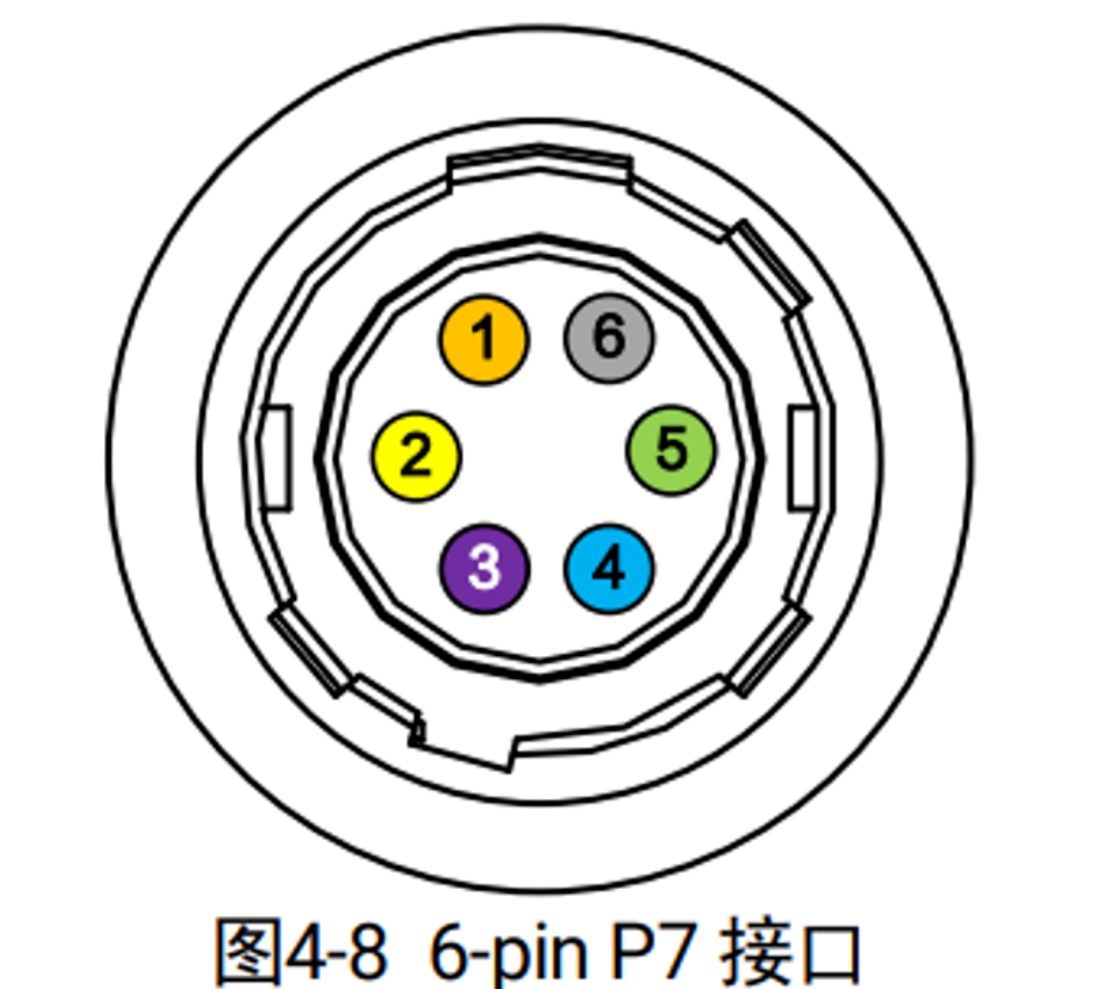

一、P7六针接口详解：谁是谁？干嘛用？

海康面阵相机采用标准 6-pin P7 接口，这根线不仅负责电源供给，还集成了光耦隔离输入、输出、GPIO控制等功能。别小看一根线，它可是全能选手！

1. 接口引脚定义一览表

引脚号	线芯颜色	信号名称	I/O类型	功能说明
1	橙色	DC_PWR	–	相机供电正极（+24V）
2	黄色	OPTO_IN	光耦输入 Line 0+	光耦隔离输入触发
3	紫色	GPIO	Line 2+（可配置）	通用输入/输出口
4	蓝色	OPTO_OUT	光耦输出 Line 1+	光耦隔离输出控制
5	绿色	OPTO_GND	Line 0-/1-	光耦信号地线
6	灰色	GND	Line 2-	电源地线

特别提醒：不同厂家线芯颜色可能会不同，但引脚编号在接口上是固定的！千万不要盲猜颜色，要看准针脚号再动手！

---

二、典型接线方式详解：输入信号怎么连？

根据你现场使用的设备类型不同，输入信号也分为好几种形式。以下是几种典型的连接方案：

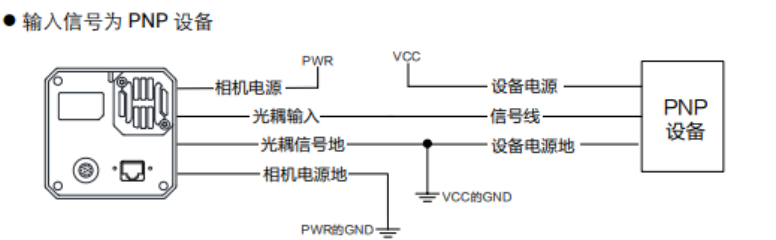

1. PNP输入设备接线

这种接法能保证输入逻辑稳定可靠，避免误触发。

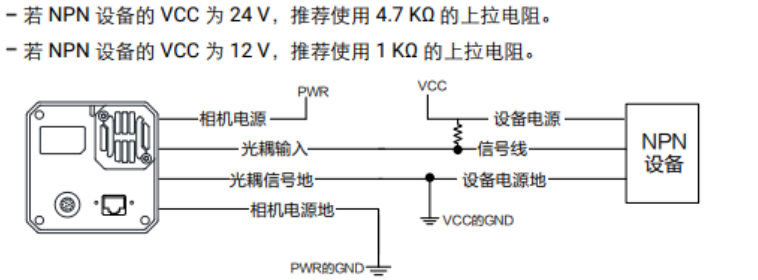

2. NPN输入设备接线

目的同样是为了防抖、防干扰、提升电平响应一致性。

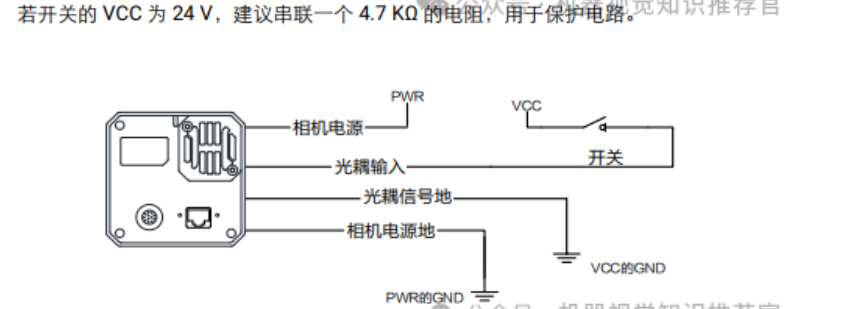

3. 接干接点（开关量）输入

---

三、光耦隔离的优势和使用方式

海康的P7接口支持光耦隔离输入/输出（OPTO IN/OUT），这也是工业场景中最安全可靠的信号交互方式。

• 光耦输入（2号黄线）主要用于控制相机拍照，比如由PLC、传感器发出信号。
• 光耦输出（4号蓝线）可用于控制光源、机械臂或记录信号反馈，相机曝光后输出高电平，联动外设。

使用光耦的好处：

• 电气隔离，避免系统之间电压干扰。
• 更强抗干扰能力。
• 更安全的触发逻辑设计。

---

四、全流程小结：相机如何“听话拍照”？

只需理清几个关键线位，你就能做到：

• 1号橙线 + 6号灰线：给相机供电（24V电源）
• 2号黄线 + 5号绿线：用来输入拍照触发信号
• 3号紫线（GPIO）：视具体需求配置成输入或输出
• 4号蓝线 + 5号绿线：用作曝光时输出控制信号，控制光源同步亮起

一根6芯线，就能搞定“供电 + 拍照 + 输出控制 + 联动设备”，是不是感觉特别高效？

---

五、实用Tips，不看后悔系列！

1. 不要相信颜色，永远相信针脚编号。
2. 接线前看清说明书，接错不是不亮，而是烧设备！
3. 接PNP/NPN设备时务必加电阻，不是为了多此一举，是为了保护你的硬件。
4. 使用光耦时注意与PLC逻辑一致，防止电平不匹配。
5. 所有信号都要共地（GND连接好），否则信号可能“不讲理”。

---

结语

海康面阵相机的接线看似复杂，其实逻辑很清晰：就是把电源送进去，信号送进去，控制信号输出出来。关键是要看清说明、接对针脚、搭配好外围电阻。

这样，整个视觉系统才稳定、精准又高效运行！
