前言

截止到25年7月份，本博客内已经陆续解读了physical intelligence公司推出的一系列模型/算法，成了一个大系列，比如

π0
涉及对其原理的解读、lerobot pi0代码的解析、openpi官方代码的解析，以及我司对其的微调
FAST
Hi Robot
π0.5
π0.5的KI改进版

这家公司确实因为牛人很多，加之很多又是斯坦福、UC伯克利等高校的副教授/研究员，带了一堆聪明的博士生(要知道，现在具身科研的主力一半都是TOP高校的博士生)，所以，使得他们产出很快、很多

这不，在25年6.9日，他们又推出了本文要介绍的实时动作分块技术，使得VLA也可以做点燃火柴、插入网线的高精度任务

由此，证明了，VLA也是可以做高精度任务的，不一定只有RL或RL参与的算法才能做高精度任务

顺带小小感慨一下

本博客π0系列的文章已经十多篇了，搞vla必读
而我和我司『七月在线』组织的π0交流群，成员来自各大top985，以及各大科研院所、公司，我们这帮人见证和推动了中国具身的飞跃
且我司也会在中国具身科技发展史上，留下浓墨一笔，期待与更多同行、同仁、工厂多多合作

25年12月中旬更新

因为PI公司后续又推出了一个Training-Time RTC的工作，其《在训练时模拟推理延迟(承认既定事实专心预测后续动作)：消除推理阶段的计算开销，让π0.6完成箱子装配与咖啡制作》
故又再次注意到了本文介绍的RTC
考虑到，原RTC论文只提供了伪代码实现无法运行
故，我于25年12.15上午在文末提供了一份RTC的Python实现，并把Python代码和论文中的公式做了一一对应，且详尽细致解读了下

第一部分动作分块流策略的实时执行

1.1 引言、相关工作、预备知识与动机

1.1.1 引言

如原论文所说，与聊天机器人和图像生成器不同，信息物理系统始终在实时环境中运行。当机器人在“思考”时，其周围的世界仍然根据物理定律不断演化。因此，输入和输出之间的延迟会对性能产生切实的影响

对于一个语言模型来说，生成速度快或慢的区别，通常只是让用户感到满意或恼火；而对于一个机器人动作模型而言，这种差异则可能意味着机器人要么把一杯热咖啡稳稳递到你手中，要么把它洒在你的腿上

不幸的是，现代大规模机器学习的高效能不可避免地伴随着高延迟这一副作用。LLMs、VLMs，以及VLAs都拥有数十亿个参数 [8,29,5,4,57]

这些模型不仅运行缓慢，而且还难以部署到诸如移动机器人等边缘设备上的重型硬件，从而使远程推理带来更多额外开销

虽然边缘硬件会随时间改进，但随着机器人数据集规模扩大，最优视觉语言动作模型(VLA)的复杂度也将同步提升[28]
因此，要在实时控制问题中有效应用大模型，就必须引入某种形式的异步机制：也就是说，模型必须在执行前一个动作的同时思考其未来动作

动作分块(action chunking)[68,33,11]，即模型在每次推理调用中输出并执行一个由多个动作组成的序列，提供了一个部分性的解决方案。尽管动作分块已经在灵巧操作领域取得了多项最新的最优结果[5,4,58]，但它仍然饱受时延问题的困扰
因为相邻分块可能会在学习到的动作分布中跳转到不同的模式（或“策略”）。此类异常对基于学习的系统尤为有害，因为它们会在动力学上造成分布偏移，而模型很可能并未具备应对这种偏移的能力

朴素的平滑策略『例如将多个预测结果进行平均[68]』并不能保证产生有效动作，反而可能使问题更加严重(例如，见图2，如果没看明白，没事，下文会再详细解释该图)
一个良好的实时系统必须产生一致且连续的控制信号，在融合最新观测的同时，既不扰乱环境的自然动力学过程，也不削弱模型产生正确动作的能力

在本研究中，作者提出了实时分块(RTC)方法

其对应的paper为：Real-Time Execution of Action Chunking Flow Policies，Submitted on 9 Jun 2025
其对应的github为：Physical-Intelligence/real-time-chunking-kinetix
其将异步动作分块建模为一个图像填补(inpainting)问题
即算法在执行上一段动作块的同时生成下一段动作块，冻结那些由于推理延迟而必然会被执行的动作，并对剩余部分进行“图像填补”操作
Our algorithm generates the next action chunk while executing the previous one , freezing the actions that are guaranteed to be executed ( due to inference delay ) and “inpainting” the rest.
——————
该方法适用于任意基于扩散 [22] 或基于流 [36] 的 VLA，并且仅在推理阶段运行，无需对现有训练方案做任何修改

1.1.2 相关工作

第一，对于动作分块与VLA

动作分块技术部分受到人类运动控制的启发[32]，其近年来已成为视觉运动控制模仿学习领域的事实标准[67,11]

从人类数据中学习生成动作分块需要具有表现力的统计模型，如变分推断[67,18]、扩散模型[11,12,68,67,45,58]、流匹配[5,6]、向量量化方法 [33,3,43]，或字节对编码 [46]
最近，这些方法中的一些已扩展到数十亿参数，催生了VLA[7,13,29,5,70,10,9,69,23,46,36]，即基于预训练视觉语言模型骨架构建的大型模型

且由于随着适配不断增长的机器人数据集 [13,28,61,14,40,26]，以及来自视觉-语言预训练的互联网知识，VLA 在通用机器人操作任务中取得了令人瞩目的成果

此外，应用于真实机器人时，动作分块策略通常与底层高频控制回路（如PID控制器）协同工作，后者PID控制器：将策略输出(如关节位置)转换为硬件特定的控制信号(如关节力矩)

在此类场景中，动作分块策略可视为级联控制的一种形式[14]，其中学习策略作为最外层控制回路运作
然而也存在例外：例如作者的仿真实验直接采用输出力矩和力的学习策略。因此，关于级联控制理论与学习型动作分块策略交叉领域的研究，作者表示，将留待未来工作探讨

第二，对于降低推理延迟

提升模型实时性能的一个自然方法就是简单地加快其运行速度
例如
$\rightarrow$ consistency policy [48] 通过蒸馏扩散策略来省略昂贵的迭代去噪过程
$\rightarrow$ Streaming diffusion policy [22] 提出了一种替代的训练方法，使每个控制器时间步仅需极少的去噪步骤
$\rightarrow$ Kim 等人 [30] 通过并行解码增强了 OpenVLA [29]，从而省略了昂贵的自回归解码
更广泛而言，针对扩散模型[51,37,55,16] 和大型 Transformer [31,24,34] 的推理速度优化，已有大量研究文献
然而，这些方法都无法将推理成本降到一次前向传播以下。只要这一步前向传播所需时间超过控制器的采样周期，要实现实时执行仍需其他方法

第三，对于图像修复与引导技术

已有大量文献探讨了利用“预训练扩散模型和流模型”进行图像修复的方法 [47,54,39,41]

在本文介绍的工作中，作者将此类方法 [47] 融入了他们新颖的实时执行框架，并进行了必要的修改(即软掩码和引导权重裁剪)，以适应他们的应用场景
在序列决策制定方面，Diffuser [25] 首次提出了基于扩散的图像修复方法，用于在长期规划中遵循状态和动作约束，尽管其修复方法并非基于引导机制

此外，Diffuser 及其他相关工作 [63,1] 也通过价值函数对扩散模型进行引导，以解决强化学习问题
作者宣称，他们的工作具有独特性，因为这是首次将图像修复或引导方法应用于机器人的实时控制『Our work is distinct in that it is the first to apply either inpainting or guidance to real-time control.』

第四，对于实时执行

早在VLA出现之前，实时控制就已被广泛研究

与动作分块类似，模型预测控制『MPC；[50]』在递进的时间范围内生成计划；与作者的方法一样，它将执行与计算并行化，并利用前一个分块为下一个规划提供热启动
————
尽管近期将学习方法与MPC结合的研究已在狭窄领域中展现出实时控制能力[52,20]，但这些方法仍依赖于显式手工构建的动力学模型及代价函数『Though recent works combining learning methods with MPC have demonstrated real-time control capabilities in narrow domains [ 53 , 21], they rely on explicit, hand-crafted dynamics models and cost function』

使其在非结构化环境下的应用变得困难，而VLA正是在这些领域获得了广泛应用
另一方面，在强化学习领域，已有多项研究提出了时延决策方法[56,15,53,62,65,66]。然而，这些方法并不总能适用于模仿学习，且均未利用动作分块技术
巧的是，在25年7月10日前后，RL用到动作分块了，详见下一篇博客的解读
最近出现的分层VLA设计[57,4-GR00T N1] 将模型拆分为System 2(高层规划)和System 1(低层动作生成)两个部分
用于高层规划的System 2组件承载VLA的主要能力，但运行频率较低，而用于低层动作生成的System 1组件则轻量且快速
这种方法与本文介绍的方法相互独立，并具有自身的权衡(例如，需要限制System 1组件的规模，并需要其专门的训练方法)

第五，对于双向解码

与本研究最为相关的前期工作是双向解码(BID；[38]），该方法通过拒绝采样，使预训练的动作分块策略能够实现完全闭环控制
————
尽管Liu等人[38]未考虑推理延迟，但BID算法依然可以用于实现与本文基于引导的图像修复(inpainting)相同的效果
作者在模拟基准测试中将BID与RTC进行了对比，发现BID的性能不如RTC，同时计算资源消耗却显著更高

1.1.3 预备知识与动机

如原论文所述，作者介绍了本工作所涉及的预备知识与动机

比如从一个动作分块策略开始，记作
$\pi\left(\mathbf{A}_{t} \mid \mathbf{o}_{t}\right)$

其中
$\mathbf{A}_{t}=\left[\mathbf{a}_{t}, \mathbf{a}_{t+1}, \ldots, \mathbf{a}_{t+H-1}\right]$ 是未来动作的一个分块， $\mathbf{o}_{t}$ 是观测值， $t$ 表示控制器的时间步，且称 $H$ 为预测时域
当动作分块策略被执行时，仅执行每个分块中的前 $s \leq H$ 个动作，然后策略会生成一个新的分块
作者称 $s$ 为执行视野；它通常比预测视野短，但仍远大于1，例如 $s \approx H / 2$ ，此，可参见[11,5,23]

分块执行在牺牲反应性的前提下确保时间一致性

较长的执行时域会降低策略对新信息的响应能力
而较短的执行时域则会增加发生模式跳变的可能性，即由于不同块之间的不连续性而产生的生硬、抖动式行为

在本文中，作者考虑使用条件流匹配[36] 训练的策略『当然，该方法也可以通过在推理时将扩散策略转换为流策略，从而以兼容扩散策略[48, 18]』

为了从一个流策略中生成一个动作块，首先从标准高斯中采样随机噪声 $\mathbf{A}_{t}^{0}$ ，然后利用更新规则将流的速度场 $\mathbf{v}_{\pi}$ （一个已学习的神经网络）从 $\tau=0$ 积分到1

此过程，定义为公式1
$\mathbf{A}_{t}^{\tau+\frac{1}{n}}=\mathbf{A}_{t}^{\tau}+\frac{1}{n} \mathbf{v}_{\pi}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)$
其中 $\tau \in[0,1)$ 表示流匹配的时间步， $n$ 表示去噪步骤的数量

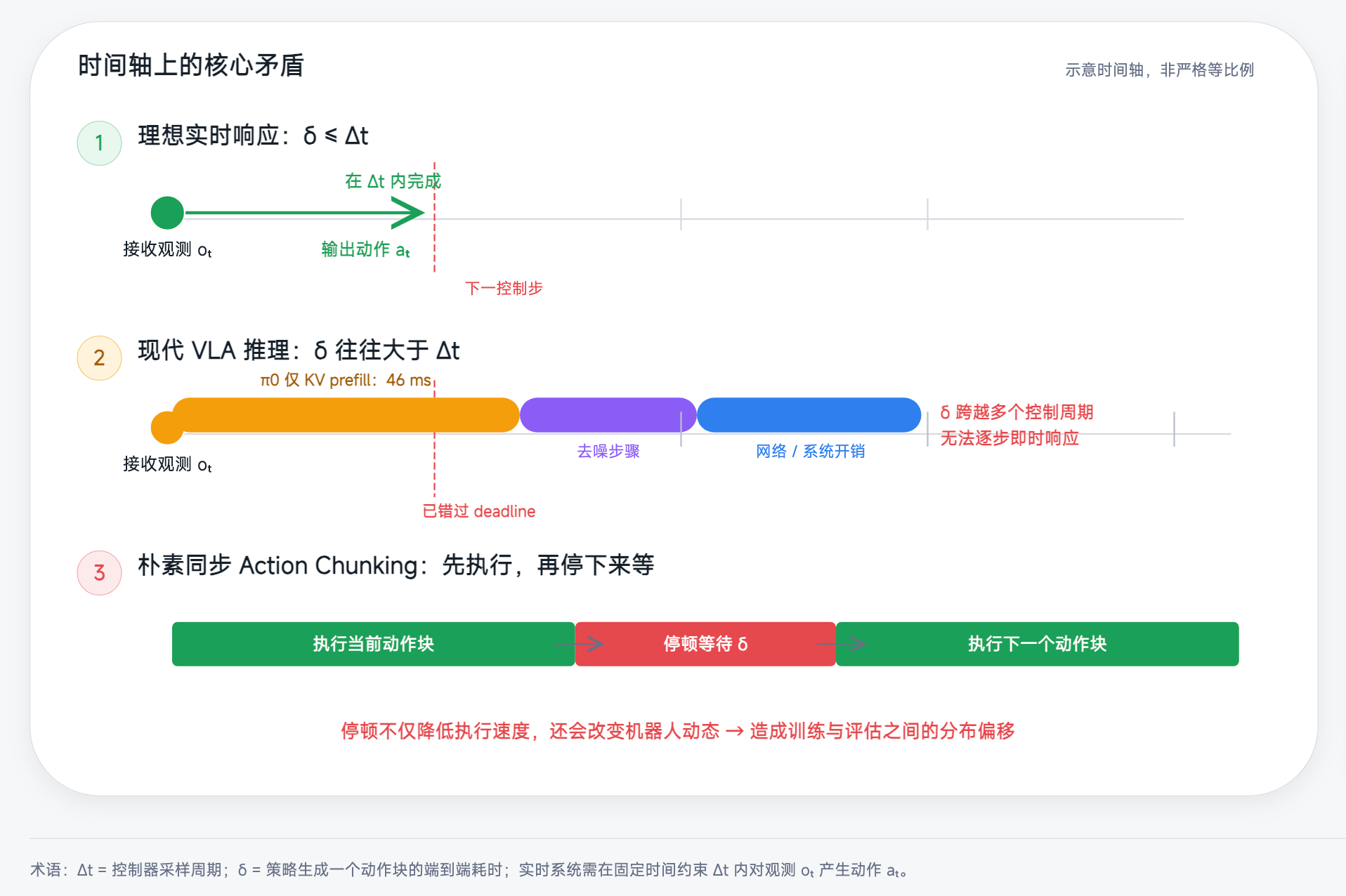

现在，令 $\Delta t$ 为控制器采样周期（即单步控制时长）， $\delta$ 表示策略生成一个动作块所需的时间
如果称一个系统是实时系统，则意味着其能保证在固定时间约束 $\Delta t$ 内，对一个事件(接收观测值 $o_t$ )产生响应(在本场景中：动作 $a_t$ ）
$\rightarrow$ 若 $\delta \leq \Delta t$ ，那么满足实时约束是很容易的，因为在两个控制器时间步之间可以生成完整的一个块
然而，对于现代VLAs，这几乎是不可能实现的。例如，在一块NVIDIA RTX 4090 GPU上，具有30亿参数的π0 VLA 仅在KV 缓存预填充上就花费了46 ms，这还不包括任何去噪步骤[5]，而目标控制频率为50Hz ( $\Delta t=20 \mathrm{~ms}$ )

在移动操作的远程推理场景中，即使在使用有线连接且条件完美的情况下，π0 的网络时延也达到13 ms。而在更为现实的环境下，仅网络开销就很容易超过20ms
Kim 等人[31] 专门针对推理速度对70 亿参数的OpenVLA 模型[30] 进行了优化，但即便在服务器级A100 GPU 上，其延迟也不过降至321 ms

$\rightarrow$ 至于朴素的同步推理『许多先前工作的默认设置[5, 29, 8, 23, 30, 58]』则更不用说了，因为其仅在执行时限结束后才开始推理，并等待策略生成下一个动作组块
即当 $\delta>\Delta t$ ，使得在分块之间引入了明显的停顿，这不仅会减慢执行速度，还会改变机器人的动态特性，从而导致训练与评估之间出现分布偏移

如上，使得为实现实时策略，必须首先引入异步推理机制：提前启动推理过程，使其与动作执行并发进行

作者定义 $d:=\lfloor\delta / \Delta t\rfloor$ ，并将该量称为推理延迟，对应于从接收到 $\mathbf{o}_{t}$ 到获得动作块 $\mathbf{A}_{t}$ 之间的时间间隔

令 $\mathbf{a}_{t^{\prime} \mid t}$ 表示从观察到 $\mathbf{o}_{t}$ 后生成的chunk At 的第 $\left(t^{\prime}-t\right)$ 个动作
如果当前正在执行 $\mathbf{A}_{0}$ ，并且希望在第 $j$ 步切换chunk，那么异步算法必须在 $j-d$ 时刻开始推理
然而，由于策略在生成 $\mathbf{A}_{j-d}$ 时无法知道在步骤 $j -d$ 到 $j$ 之间会发生什么，因此 $\mathbf{a}_{j-1 \mid 0}$ 与 $\mathbf{a}_{j \mid j-d}$ 之间的切换点可能是任意不连续的，并且超出了分布范围

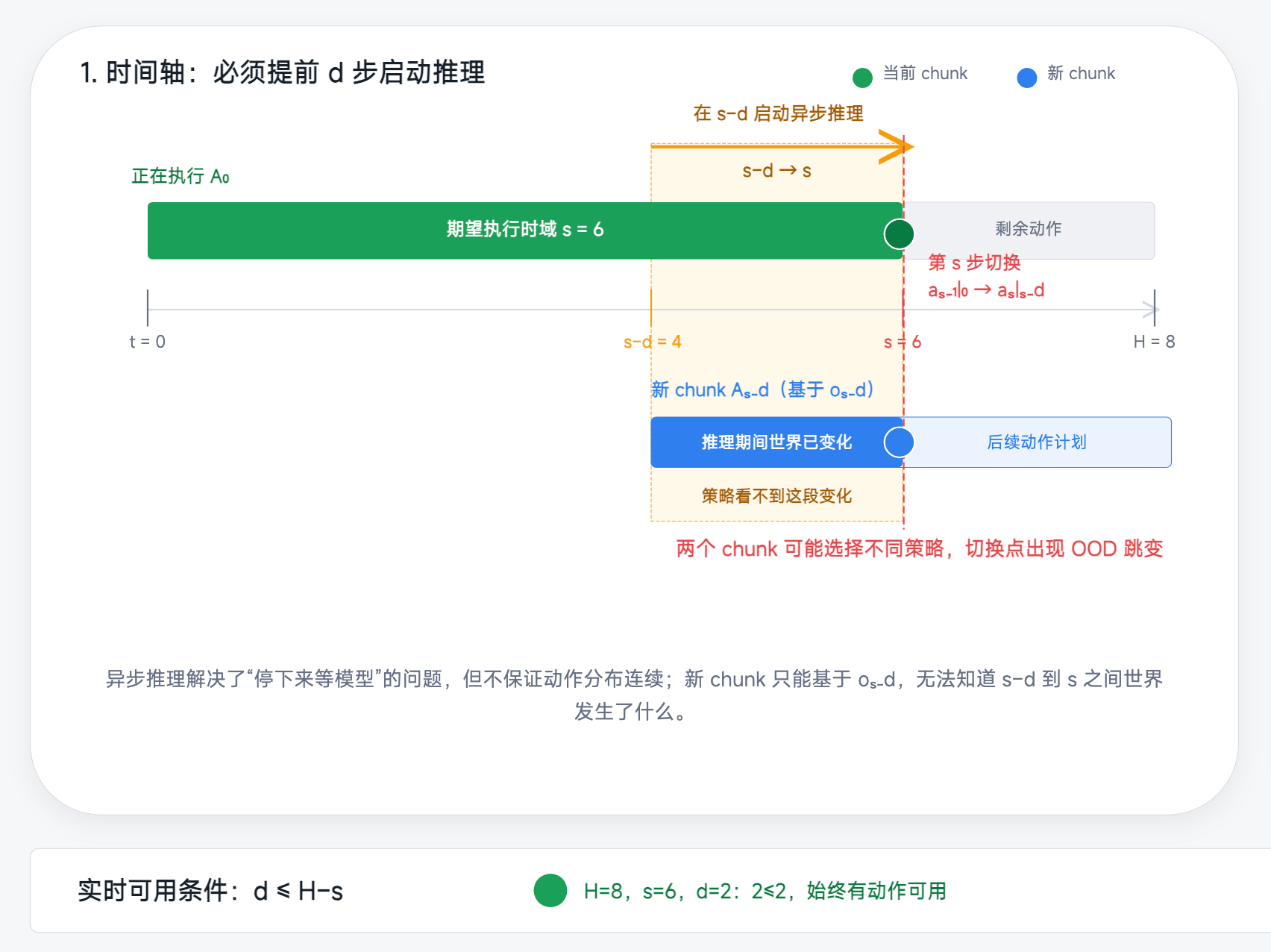

若动作 $\mathbf{A}_{0}$ 正在执行中，且期望执行时限为 $s$ ，则异步算法必须在 $s-d$ 时刻启动推理
即只要满足 $d \leq H-s$ ，该策略就会满足实时约束，并保证在需要时总有一个可用的动作
即如果H=8，s=6，d=2，则始终有动作可以用
但如果H=8，s=6，d=4，则在t = 5和t=6时，则没动作可以用了(因为s=6，故需要执行6个动作)

然而，由于在生成 $A_{s-d}$ 时，策略无法知道在步 $s-d$ 与 $s$ 之间会发生什么，因此在 $a_{s-1|0}$ 与 $a_{s|s-d}$ 之间的切换点可能出现任意程度的不连续性并落在分布之外

类似于执行时限过短的情形，这一策略会导致动作抖动，并且在延迟增大时这种现象会显著恶化
具体参见下图图2，这是连续两个块之间典型分叉的一个示例。推理在第 3 步和第 4 步之间开始。正在执行的原始块 { $a_{t}$ }（黑色）计划从障碍物上方通过，而新生成的块 { $a_{t}^{\prime}$ }（红色）则计划从下方通过。然而，{ $a_{t}^{\prime}$ } 要到 7 步之后的 $d$ 时刻才可用
一个简单的异步算法可能会从 $a_{10}$ 跳转到 $a_{11}^{\prime}$ ，从而导致非常高的、超出分布的加速度——即机械臂突然剧烈抖动到某个位置
————
至于时间集成 [67]，即在块之间进行插值，可以减少加速度，但会产生较差的动作

1.2 基于图像修复的实时分块技术

实时执行的关键挑战在于保持各分块之间的连续性

当新分块可用时，前一个分块往往已经执行完部分，因此新分块必须与前一个分块“兼容”。与此同时，新分块还应当融合新的观测信息，以保证策略不会丧失反应和纠正的能力
————
作者的关键见解是将实时分块问题视为一次图像修复(inpainting)问题
为了使新分块“兼容”，必须利用与前一分块剩余动作重叠的时间步——例如下图的 $a_3$ 到 $a_{10}$ 。在新分块中，最开始的动作不能被使用，因为当新分块变为可用时，这些时间步已经过去
因此，将这些动作“冻结”为已知会被执行的值是合理的；作者的目标是在保证该冻结前缀一致性的前提下，补全新分块的剩余部分(如上图的a11-a15，如下图图3的a4-a10)，这类似于修复一幅被移除部分的图像
总之，上图图3展示了在实时分块过程中，动作生成如何关注前一个动作块，更多下文会详解

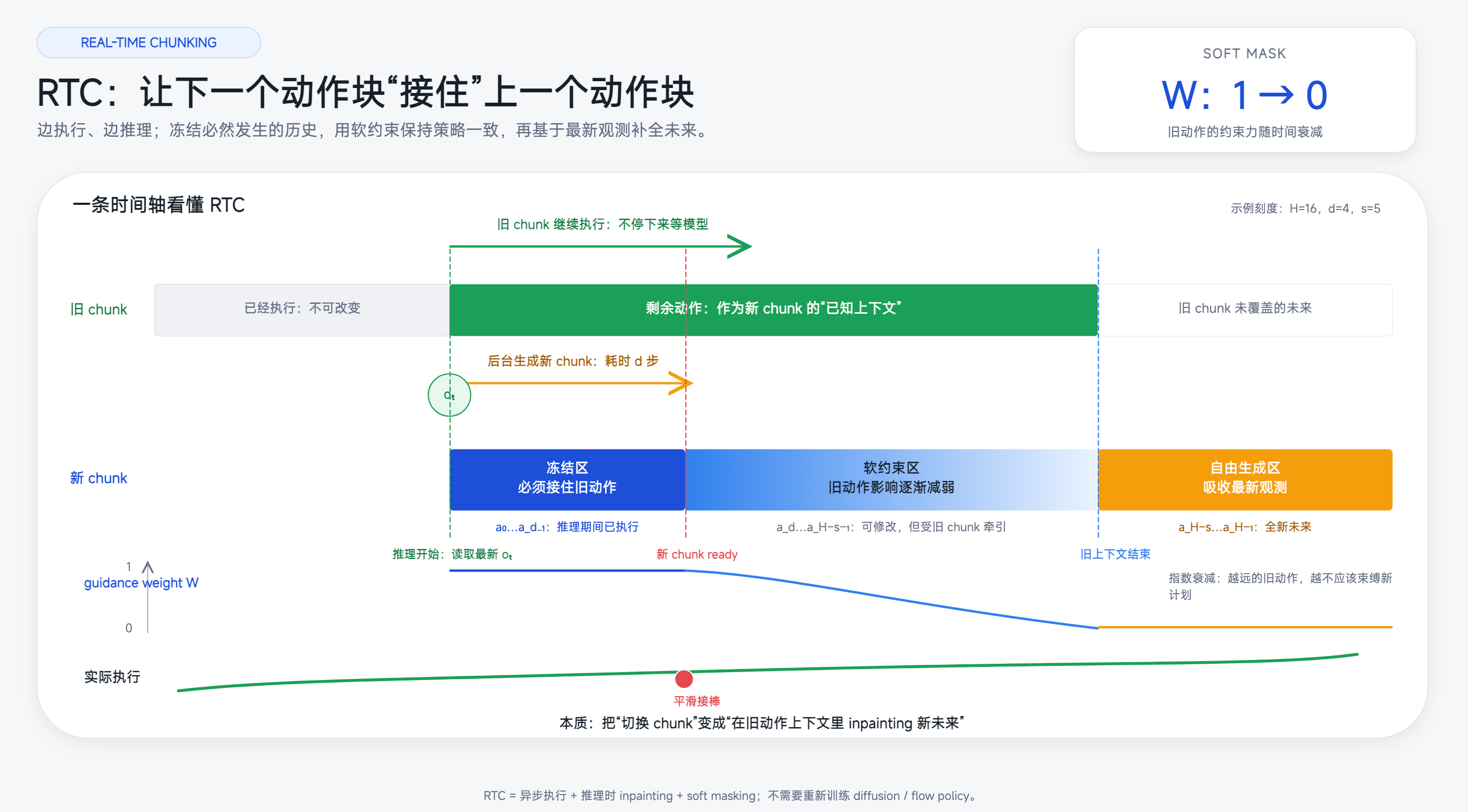

看到上面这，我觉得可能还是会有些朋友懵，为一目了然，我再补充说明下，简单一句话：RTC 让机器人边做边想，避免因为等待模型而停下来

更具体地说，它把异步流水线与动作序列 inpainting 结合起来：

先“锁住”推理期间必然会发生、因而无法改变的动作
机器人执行当前动作块到一定程度后，后台开始生成下一个动作块。但算得没那么快，比如慢了 4 拍。等新的动作算出来时，机器人已经把前 4 拍的动作做完了
RTC 就把这 4 拍“锁死”，保证新算出来的动作必须从这里接着往下走，不会前后脱节
再“续”出还没做的动作
锁住前 d 步后，模型一边参考旧 chunk 的剩余动作，一边补全更远的未来
它会它不仅参考刚冻结的几步，还会以逐渐减弱的强度参考旧动作块的剩余部分，把后续动作补得更连续，就像按原画的笔触补全缺失区域

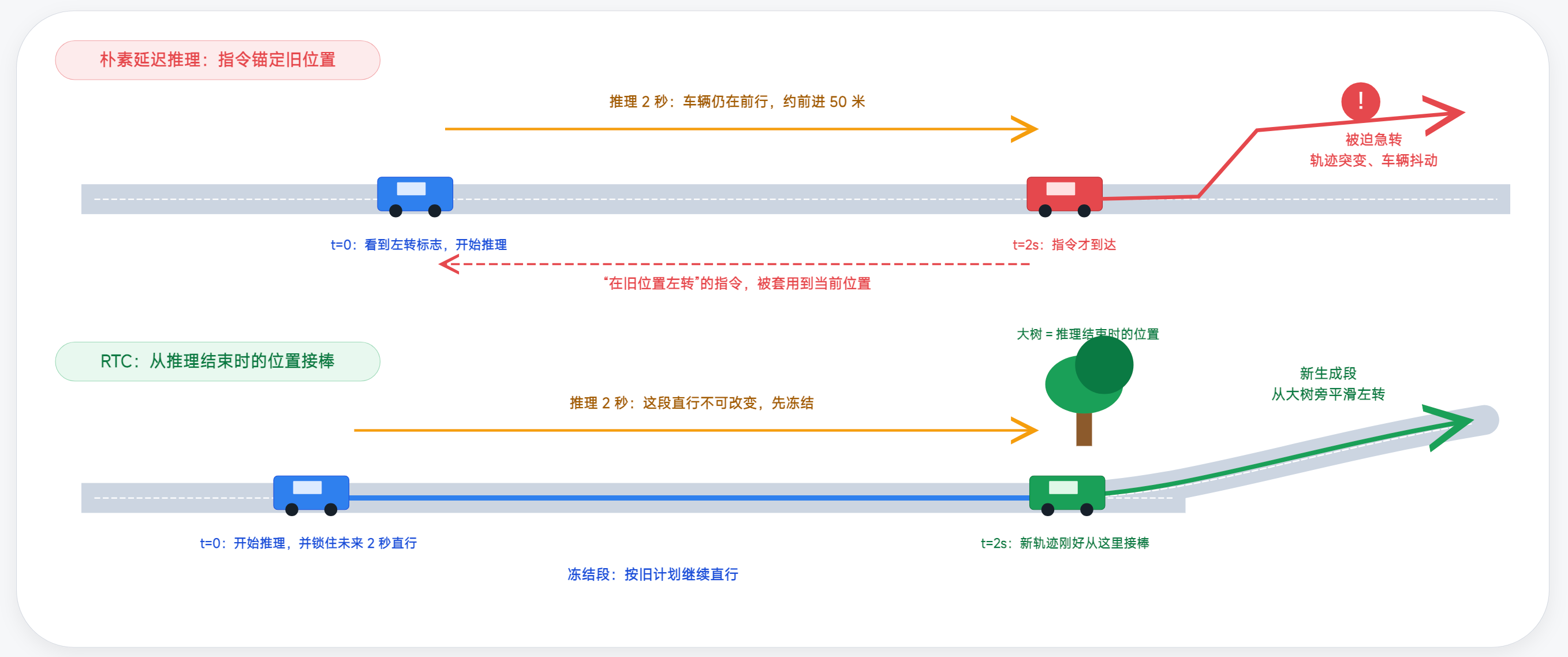

举个日常例子

一辆开着自动驾驶模式的汽车(本质就是机器人)在高速上快速行驶
此时，自驾算法看到前面有左转的指示牌，于是自驾算法开始推理，2s后自驾算法给出“左转”的指令，可这2s的时间内，车子已经开过左转指示牌50米远了，然后听到指令后，不得不猛打方向盘，此时会导致车子剧烈晃动甚至翻车
RTC给出的策略是，自驾算法看你正在直行，心里清楚：“我推理的这2秒内他肯定会继续直行，这部分是改变不了的
于是自驾算法不再规划现在的路，而是直接规划2秒后的路。他想：“等我把话说完，车子应该已经到了‘大树’旁边。所以我的指令是——‘从大树那里开始’向左转。”

因此，车子边开自驾算法边想。等自驾算法把指令说完时，车子刚好开到大树旁边，指令和车子的当前位置完美无缝衔接，过弯如丝般顺滑

1.2.1 推理阶段的流匹配补绘：确保新动作跟冻结部分吻合

图像修复是迭代去噪框架(如扩散和流匹配)已知的优势之一

作者基于Pokle 等人[47] 提出的免训练图像修复算法进行改进，该算法本身基于伪逆引导（IIGDM；[54]）
该算法通过在每一步去噪时向学习到的速度场 $\mathbf{v}$ 中添加一个基于梯度的引导项，见上文提到的这个公式1
The algorithm operates by adding a gradient-based guidance term to the learned velocity field v at each denoising step (Equation 1)
$\mathbf{A}_{t}^{\tau+\frac{1}{n}}=\mathbf{A}_{t}^{\tau}+\frac{1}{n} \mathbf{v}_{\pi}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)$

以促使最终生成结果匹配某个目标值 $\text { Y }$ ，其中 $Y$ 是预期结果的受损版本
that encourages the final generation to match some target value, Y, which is a corrupted version of the desired result.
在图像修复的情况下，损坏操作表现为掩码处理， $\text { Y }$ 是被掩码的图像，而预期结果是与 $Y$ 在非掩码区域保持一致的完整图像
针对作者设定的IIGDM 梯度修正为——分别定义为为公式2 3 4
$\begin{aligned} \mathbf{v}_{\Pi \mathrm{GDM}}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right) & =\mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)+\min \left(\beta, \frac{1-\tau}{\tau \cdot r_{\tau}^{2}}\right)\left(\mathbf{Y}-\widehat{\mathbf{A}_{t}^{1}}\right)^{\top} \operatorname{diag}(\mathbf{W}) \frac{\partial \widehat{\mathbf{A}_{t}^{1}}}{\partial \widehat{\mathbf{A}_{t}^{\tau}}} \\ \text { where } \widehat{\mathbf{A}_{t}^{1}} & =\mathbf{A}_{t}^{\tau}+(1-\tau) \mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right) \\ r_{\tau}^{2} & =\frac{(1-\tau)^{2}}{\tau^{2}+(1-\tau)^{2}} \end{aligned}$

其中， $\widehat{\mathbf{A}_{t}^{1}}$ 是最终完全去噪动作片段的估计，W 是掩码
作者在这里滥用了记号，将 $Y$ , $\mathbf{A}_{t}$ 和 $\mathbf{W}$ 视为维度为 $H M$ 的向量，其中 $M$ 是每个动作的维度
因此，引导项是一个向量-雅可比积，可以通过反向传播计算。引导权重裁剪 $\beta$ 是作者新增的内容；作者发现如果没有它，在控制问题中常用的较少去噪步数下，算法会变得不稳定——比如避免因为去噪步数少（比如n=5）导致动作乱飞

1.2.2 软掩码以提升跨片段连续性

在实际操作中，仅仅利用前一个动作片段的前几个时间步进行原生图像修复，通常不足以确保新的动作分块能够采用一致的策略，尤其当 $d$ 较小时（例如，参见图4）——说白了，有时新旧分块的策略差别太大，接起来还是不顺

ΠGDM校正并不完美，且较小的 $d$ 会导致指导信号较弱，这可能会导致新的分块仍然可能切换策略并导致不连续性『比如，当前分块计划让火柴划盒子顶部，新分块却想划底部，直接切换会让机器人动作猛地一跳』

作者的解决方案如图3 所示

是通过不仅仅考虑前 $d$ 个重叠动作，而是考虑所有 $H - s$ 个重叠动作(上面说过了，H是预测范围，s是执行范围)，来赋予作者的策略更多跨分块的连续性

作者通过软掩码(Soft Masking)实现这一点，将 $W$ 设置为实值权重，而不是1 和0

前d 个动作的权重为1，相当于是必然会被执行的
如果推理在执行完 $a_{-1}$ 之后开始，且推理延迟为 $d=4$ ，则新生成的块要等到 $a_{3}$ 被消耗后才能使用。因此， $a_{0: 3}$ 被“冻结”，并以完全的引导权重1进行关注
新分块的最后s 个动作则不与前一个区块重叠的部分，因此权重为0
最后的 $s=5$ 个动作超出了前一个块的末尾，需要重新生成。执行视野 $s$ 是一个超参数，满足 $d \leq s \leq H-d$ 的约束
中间的动作则赋予从1到0指数衰减的权重，以反映距离未来越远的动作应当被赋予更高的不确定性
在中间区域 $a_{4: 10}$ ，前一个块中的动作可用，但可能会被更新，因为推理会在 $a_{4}$ 被需要之前完成。该区域以指数递减的引导权重进行关注

由此得到的W的表达式为——定义为公式5

$\mathbf{W}_{i}=\left\{\begin{array}{ll} 1 & \text { if } i<d \\ c_{i} \frac{e^{c_{i}-1}}{e-1} & \text { if } d \leq i<H-s \\ 0 & \text { if } i \geq H-s \end{array} \quad \text { where } c_{i}=\frac{H-s-i}{H-s-d+1}, i \in\{0, \ldots, H-1\}\right.$

直观来看，W调节了对前一块中每个相应动作所给予的“关注度”

简言之，软掩码就像在两段动作间加了个“缓冲带”，让动作接得更自然，举个例子：假设预测范围H=16，执行范围s=5，延迟d=4

RTC会给前4个动作(即图中的 $a_0$ 到 $a_3$ ，已执行)的权重1，完全冻结；
接下来的7个动作(即 $a_4$ 到 $a_{10}$ ，可能执行)的权重从1逐渐降到0；
最后5个动作(即 $a_{11}$ 到 $a_{15}$ ，全新生成)的权重是0
这样，新分块在点火柴时会更“尊重”前一段的划火柴动作，慢慢过渡到点燃蜡烛，而不是突然换个策略

还可以再想象你正在看一部连续剧，H=16 表示总计有 16 集

你已经看完了 4 集（d=4），这 4 集的内容板上钉钉，不能改
接下来 7 集是“预告片”，可能拍也可能不拍，所以它们的“戏份”从 100% 慢慢降到 0%
最后 5 集还没写剧本，完全自由发挥

软掩码就像剪辑师在两段剧情之间加了“淡入淡出”：老剧情音量先保持最大，再慢慢调低，新剧情音量从 0 逐渐拉高。于是观众不会觉得“咔”一下换台，而是感觉剧情顺滑地接下去了

1.2.3 实时分块的完整算法流程(含论文中的伪代码和我写的Python代码)

如上可知，RTC 的核心思想是异步推理 (Asynchronous Inference)，通过将动作生成视为一个Inpainting (修补) 问题，利用上一块(Chunk)未执行完的动作来“引导”新块的生成，从而实现平滑过渡

作者在算法1 中展示了完整的实时分块系统（参见图3）

控制器通过GETACTION 与RTC的算法进行交互，该函数每隔 $\Delta t$ 调用一次，用于消耗一个动作 $\mathbf{a}_{t-1}$ 并提供下一个观测 $\mathbf{o}_{t}$
INFERENCELOOP在后台线程中运行，以确保始终有可用的动作
它通过保留过去延迟的缓冲区来预测下一个延迟 $d$
执行范围s 可以在不同分块之间变化；用户提供一个期望的最小范围 $s_{\min }$ ，对于给定分块的实际范围为 $\max \left(d, s_{\min }\right)$ ，其中 $d$ 是在计算下一个分块时遇到的延迟
最后，算法在GUIDEDINFERENCE 中描述了带有软掩码的修复过程，该过程明确地定义了去噪函数——即上文提到的公式3
$\widehat{\mathbf{A}_{t}^{1}}=\mathbf{A}_{t}^{\tau}+(1-\tau) \mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)$
并计算向量-雅可比积，这可以通过反向模式自动微分实现[2]

可以看到，Algorithm 1 (Lines 24-29)

"for $\tau=0$ to 1 ... do" (循环开始)
"Compute vector-Jacobian product ... via autodiff" (在循环内部计算导数/疯狂算数学)
"Integration step ... + g" (把修正加进去)

即模型每进行一步思考(Denoising Step)，算法都会计算一次复杂的导数（向量-雅可比积），强行把模型生成的动作“头”按在“既定事实”上

为了方便大家更好的理解，我还是把上述整套伪代码，改写成Python代码，并再给大家逐一分析下

这个算法主要分为三个部分，分别对应代码中的三个方法：

A. get_action: 与环境的实时交互

这是前台线程，必须满足实时性要求（Real-time constraint）

功能：接收最新的观测 $o_{cur}$ ，并从当前缓存的动作序列 $A_{cur}$ 中“切”出下一步动作 $a_t$ 发送给机器人
关键点：它只负责读和取，不会被繁重的推理过程阻塞

def get_action(self, o_next):
        """
        [Algorithm 1: GETACTION]
        由控制器以固定频率调用 (如 50Hz)
        """
        with self.mutex:
            # 1. 更新观测
            self.o_cur = o_next

            # 2. 通知后台线程观测已更新 (如果是新的一步)
            self.t += 1
            self.cond.notify()

            # 3. 返回当前时间步的动作
            # 注意：如果 t 超出了 H，通常需要处理异常，但 RTC 设计保证新块会及时替换
            if self.t > self.H:
                current_action = self.A_cur[-1] # Fallback
            else:
                current_action = self.A_cur[self.t - 1]

        return current_action

B. inference_loop: 后台异步推理

这是后台线程，负责在机器人执行动作的同时，“预判”未来的动作。

延迟估计 ( $d$ )：代码维护一个队列 delay_queue，记录过去几次推理实际花费的时间步数。在开始新推理时，取最大值 $max(Q)$ 作为保守估计
快照 ( $A_{prev}$ )：在开始推理的一瞬间，记录下当前正在执行的动作序列中剩余未执行的部分。新生成的动作序列必须在这个基础上“长”出来，不能发生突变

def inference_loop(self):
        """
        [Algorithm 1: INFERENCELOOP]
        后台循环线程，负责生成新的动作块
        """
        while self.running:
            with self.cond:
                # 1. 等待直到满足最小执行时间 s_min
                # 同时也确保有新的观测数据进来
                while self.t < self.s_min:
                    self.cond.wait()

                # 2. 获取用于推理的快照数据
                s = self.t  # 已执行的步数
                # 提取上一块中剩余未执行的部分 A_prev (用于Inpainting)
                # A_prev = A_cur[s : H]
                if s < self.H:
                    A_prev = self.A_cur[s:].clone()
                else:
                    A_prev = torch.empty(0) # 上一块已耗尽

                obs = self.o_cur

                # 3. 估计延迟 d
                d_est = max(self.delay_queue)

            # --- 释放锁进行繁重的推理计算 (With M released) ---

            start_time = time.time()

            # 4. 执行引导式推理 (核心算法)，下文有单独实现
            A_new = self.guided_inference(obs, A_prev, d_est, s)

            inference_time = time.time() - start_time

            # --- 重新获取锁更新状态 ---
            with self.mutex:
                # 5. 只要新块可用，立即交换 (Swap)
                self.A_cur = A_new

                # 6. 重置 t，使其指向新块的正确位置
                # 新块生成花费了实际延迟时间，因此我们需要跳过已经过去的时间步
                # 实际延迟计算逻辑可能需要根据具体的 system clock 调整，这里简化为 s
                # 论文伪代码写的是 t = t - s，意味着新块从索引 t-s 开始用 (通常是0附近，取决于对齐)
                self.t = self.t - s

                # 7. 记录实际延迟 (转换为时间步)
                # 假设 control_dt 是控制周期，例如 0.02s
                control_dt = 0.02
                actual_delay_steps = int(inference_time / control_dt)
                self.delay_queue.append(actual_delay_steps)

C. guided_inference: 引导式 Inpainting (数学核心)

这是论文最核心的贡献，位于代码的 guided_inference 函数中。它利用 Flow Matching (或者 Diffusion) 的迭代去噪过程进行动作生成

Soft Masking (软掩码 $W$ ):

为了解决拼接处的跳变（Jerky movements），算法基于公式5 定义了一个权重矩阵 $W$
$\mathbf{W}_{i}=\left\{\begin{array}{ll} 1 & \text { if } i<d \\ c_{i} \frac{e^{c_{i}}-1}{e-1} & \text { if } d \leq i<H-s \\ 0 & \text { if } i \geq H-s \end{array} \quad \text { where } \quad c_{i}=\frac{H-s-i}{H-s-d+1}, \quad i \in\{0, \ldots, H-1\}\right.$
$i < d$ (推理延迟期)： $W=1$
这部分时间在推理结束时已经过去了，动作必须完全等于 $A_{prev}$ 中已规划的值（因为它们将被实际执行）
$d \le i < H-s$ (过渡期): $W$ 指数衰减
这允许新生成的动作平滑地偏离旧计划，去响应新的观测 $o_{cur}$

$i \ge H-s$ (新未来): $W=0$ ，完全由新观测决定

def guided_inference(self, obs, A_prev, d, s):
        """
        [Algorithm 1: GUIDEDINFERENCE]
        基于流匹配 (Flow Matching) 和 Inpainting 的生成过程
        """
        H = self.H
        action_dim = self.A_cur.shape[1]

        # 1. 计算 Soft Masking 权重 W [Eq. 5] [cite: 162]
        # W 决定了我们多大程度上通过 A_prev 来约束新动作
        W = torch.zeros(H, action_dim)

        # 重叠区域长度
        overlap_len = A_prev.shape[0]

        # 填充 A_prev 到长度 H (右侧补零，虽然补零部分权重为0不影响)
        A_prev_padded = torch.zeros(H, action_dim)
        if overlap_len > 0:
            A_prev_padded[:overlap_len] = A_prev

        for i in range(H):
            if i < d:
                # 冻结区域：必须完全匹配上一块，因为这些时刻在推理完成前就会被执行
                W[i] = 1.0
            elif d <= i < H - s:
                # 中间过渡区域：指数衰减权重，允许平滑修正
                # c_1 是衰减系数
                c_1 = (H - s - i) / (H - s - d + 1 + 1e-6)
                W[i] = c_1
            else:
                # 自由生成区域：新产生的未来动作，权重为 0
                W[i] = 0.0

Guidance Gradient (引导梯度 $g$ )：先后基于公式3、2、1

在去噪的每一步，计算当前(最新)生成的估计值 $\hat{A}^1_t$ ——如上文提到过的， $\widehat{\mathbf{A}_{t}^{1}}$ 是最终完全去噪动作片段的估计，与上一块 $A_{prev}$ 的差异
背后本质是这两 $\hat{A}^1_t$ 、 $A_{prev}$ 的重叠区域得是非常像的

利用 PyTorch 的 autograd 计算这个差异相对于输入噪声 $A^\tau$ 的梯度。这告诉模型：“请在这个方向上修改噪声，使得生成的动作更像上一块的延续”
————
接下来，我们具体逐一的实现
首先，实现公式3
$\widehat{\mathbf{A}_{t}^{1}}=\mathbf{A}_{t}^{\tau}+(1-\tau) \mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)$

        # 2. 初始化噪声 A^0 ~ N(0, I)
        A_tau = torch.randn(H, action_dim)

        # 3. 迭代去噪循环 (Euler Integration)
        dt = 1.0 / self.n

        for k in range(self.n):
            tau = k / self.n # 当前时间步 [0, 1]
            t_tensor = torch.tensor(tau).float()

            # 开启梯度计算，因为我们需要对 input 求导来计算 Guidance
            A_tau.requires_grad_(True)

            # 预测速度场 v
            v_pred = self.model(A_tau, obs, t_tensor)

            # --- 计算 Guidance (Inpainting) ---

            # 估计最终生成的动作 A_hat^1 [Eq. 3]
            # A_hat^1 = A_tau + (1 - tau) * v_pred
            A_hat_1 = A_tau + (1 - tau) * v_pred

其次，是围绕公式2的实现
而从上可知，公式2如下所示——其背后本质就是要平滑去噪，咋做到呢？把神经网络原始的“意图” $v_{pred}$ 和我们想强制的“平滑约束” $g$ 加在一起
$\mathbf{v}_{\Pi \mathrm{GDM}}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)=\mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)+\min \left(\beta, \frac{1-\tau}{\tau \cdot r_{\tau}^{2}}\right)\left(\mathbf{Y}-\widehat{\mathbf{A}_{t}^{1}}\right)^{\top} \operatorname{diag}(\mathbf{W}) \frac{\partial \widehat{\mathbf{A}_{t}^{1}}}{\partial \mathbf{A}_{t}^{\tau}}$
————
对此，我们把其中的下面这部分定义为引导项 $g$ ——它将引导新块的生成本质实则就是引导去噪了，然后将其一拆为二
$g = \left(\mathbf{Y}-\widehat{\mathbf{A}_{t}^{1}}\right)^{\top} \operatorname{diag}(\mathbf{W}) \frac{\partial \widehat{\mathbf{A}_{t}^{1}}}{\partial \mathbf{A}_{t}^{\tau}}$
$\rightarrow$ 第一步，先算加权误差项
$e=\left(Y-\hat{A}_{t}^{1}\right)^{\top} \operatorname{diag}(W)$
这里的Y是目标——即上一块的动作 $A_{\text {prev }}$ 『相当于计算当前(最新)生成的估计值 $\hat{A}^1_t$ ——如上文提到过的， $\widehat{\mathbf{A}_{t}^{1}}$ 是最终完全去噪动作片段的估计，与上一块 $A_{prev}$ 的差异』

            # 计算加权误差项 e
            # e = (A_prev - A_hat_1) * W
            # 注意：这里我们只关心重叠部分的误差
            error = (A_prev_padded - A_hat_1) * W

$\rightarrow$ 第二步，再算Vector-Jacobian Product
$g=e \cdot \frac{\partial \hat{A}_{t}^{1}}{\partial A_{t}^{\tau}}$

            # 计算 Guidance 梯度 g [Eq. 2 & Algorithm 1 line 27]
            # g = e * d(A_hat_1)/d(A_tau)
            # 这本质上是 error 对 A_tau 的梯度
            # 我们可以通过反向传播计算这个向量-雅可比积

            # 这里的 Loss 本质上是 || (A_prev - A_hat_1) * sqrt(W) ||^2 的导数相关项
            # 简化的实现方式是直接对 error 求和后 backward
            # 但论文公式 explicit 写的是 Vector-Jacobian Product

            # 技巧：由于我们需要 grad(A_hat_1, A_tau) * error
            # 这等价于 torch.autograd.grad(A_hat_1, A_tau, grad_outputs=error)
            g = torch.autograd.grad(outputs=A_hat_1, inputs=A_tau,
                                    grad_outputs=error, retain_graph=False)[0]

————
再补充解释下，在数学上，需要计算“最终估计值与旧动作的差距”相对于“当前输入噪声”的梯度。在 PyTorch 中，torch.autograd.grad 的 grad_outputs 参数正是用来实现 $v^T J$ (向量-雅可比积) 的
这里的 error 就是那个向量 $v$ ，而 A_hat_1 对 A_tau 的导数就是雅可比矩阵 $J$

Integration (更新)：最后把公式2代入进公式1中
- 将模型预测的速度场 $v_\pi$ 加上引导梯度 $g$ （受 $\beta$ 裁剪限制）
  ————
  接下来，再看具体的实现
  首先，在上面，我们已经实现了公式2
  $\mathbf{v}_{\Pi \mathrm{GDM}}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)=\mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)+\min \left(\beta, \frac{1-\tau}{\tau \cdot r_{\tau}^{2}}\right)\left(\mathbf{Y}-\widehat{\mathbf{A}_{t}^{1}}\right)^{\top} \operatorname{diag}(\mathbf{W}) \frac{\partial \widehat{\mathbf{A}_{t}^{1}}}{\partial \mathbf{A}_{t}^{\tau}}$
  的后半部分——即引导项 $g$
  $g = \left(\mathbf{Y}-\widehat{\mathbf{A}_{t}^{1}}\right)^{\top} \operatorname{diag}(\mathbf{W}) \frac{\partial \widehat{\mathbf{A}_{t}^{1}}}{\partial \mathbf{A}_{t}^{\tau}}$

  其次，为了防止在 $\tau=0$ 附近梯度爆炸，论文引入了裁剪
  $\text { weight }=\min \left(\beta, \frac{1-\tau}{\tau \cdot r_{\tau}^{2}}\right)$
  而其中的 $r_{\tau}^{2}$ 是怎么计算的呢，好办，根据公式4，可得
  $r_{\tau}^{2}=\frac{(1-\tau)^{2}}{\tau^{2}+(1-\tau)^{2}}$
```
            # 计算 Guidance 权重限制
            # term = min(beta, (1-tau)/(tau * r_tau^2))
            # r_tau^2 定义见 Eq. 4: (1-tau)^2 / (tau^2 + (1-tau)^2)
            if tau == 0:
                weight_clip = self.beta # 避免除以0，第一步直接用 beta
            else:
                r_tau_sq = ((1-tau)**2) / (tau**2 + (1-tau)**2)
                val = (1 - tau) / (tau * r_tau_sq)
                weight_clip = min(self.beta, val)
```
- 动作更新步 (Integration Step) - Equation 1
  根据论文公式 (Eq. 1)
  $\mathbf{A}_{t}^{\tau+\frac{1}{n}}=\mathbf{A}_{t}^{\tau}+\frac{1}{n} \mathbf{v}_{\pi}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)$
  做标准的欧拉积分更新，但加入了引导项
  $A_{t}^{\tau+\frac{1}{n}}=A_{t}^{\tau}+\frac{1}{n}\left(v_{\pi}(\ldots)+\text { weight } \cdot g\right)$
```
            # 4. 更新步 (Integration Step) [Eq. 1 & Algorithm 1 line 28]
            # A^{tau+1/n} = A^tau + 1/n * (v + weight * g)


            # dt 对应 1/n
            dt = 1.0 / self.n

            with torch.no_grad():
                updated_v = v_pred + weight_clip * g
                A_tau = A_tau + dt * updated_v
                A_tau = A_tau.detach() #以此作为下一步的输入，切断图

        return A_tau
```
  注意，如上述代码中的这一行：updated_v = v_pred + weight_clip * g，所述，先通过公式2
  $\mathbf{v}_{\Pi \mathrm{GDM}}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)=\mathbf{v}\left(\mathbf{A}_{t}^{\tau}, \mathbf{o}_{t}, \tau\right)+\min \left(\beta, \frac{1-\tau}{\tau \cdot r_{\tau}^{2}}\right)\left(\mathbf{Y}-\widehat{\mathbf{A}_{t}^{1}}\right)^{\top} \operatorname{diag}(\mathbf{W}) \frac{\partial \widehat{\mathbf{A}_{t}^{1}}}{\partial \mathbf{A}_{t}^{\tau}}$
  即先做了下面这个操作

  其中引导项 $weight \times g$ 是一个“修正力”，用来把动作拉向上一块动作 $A_{prev}$ 的轨迹，以保证平滑连接，更新后的速度 (updated_v)：这就是公式2 的计算结果
  相当于，在这一步去噪中，不使用模型原始输出的速度场 $v$ ，而是使用一个基于公式 2 修改后的合成速度场 $\Pi GDM$ 来推动 $A_\tau$ 的更新。这确保了生成的动作既符合模型的分布 $v_{pred}$ ，又符合平滑过渡的约束 $g$

  再之后，执行公式1
