行业真相

90%的工程师遭遇过万级零件装配体卡死崩溃，旋转等待3分钟，操作响应10秒——这不是硬件问题，而是SolidWorks设置未优化！

为什么你的装配体“转不动”？

1. 内存黑洞：未轻化的零件全细节加载，32GB内存瞬间占满

2. 显卡过载：RealView特效实时渲染，专业显卡也“举手投降”

3. 数据冗余：隐藏零件、螺纹细节等无效计算消耗50%资源

4. 结构混乱：顶级装配体包含千个松散零件，重建时间指数级增长

案例：某液压系统装配体（5200+零件）打开耗时8分钟，缩放卡顿5秒/帧——优化后38秒打开，操作流畅如丝滑

治卡顿的5个关键设置

关键设置1：强制启用“大型装配体模式”

• 操作路径：
  工具 → 大型装配体模式 → 设置阈值（建议200+零件自动触发）

• 核心作用：

  • 自动轻化新载入零件（显示“羽毛”图标）

  • 禁用RealView/边缘着色等特效，释放显卡

• 避坑指南：

  若需临时编辑某零件，右键→“设定还原到轻化”即可解除局部限制9。

---

关键设置2：SpeedPak——万级零件的“瘦身术”

• 适用场景：子装配体插入高层级装配体（如发动机装入整车）

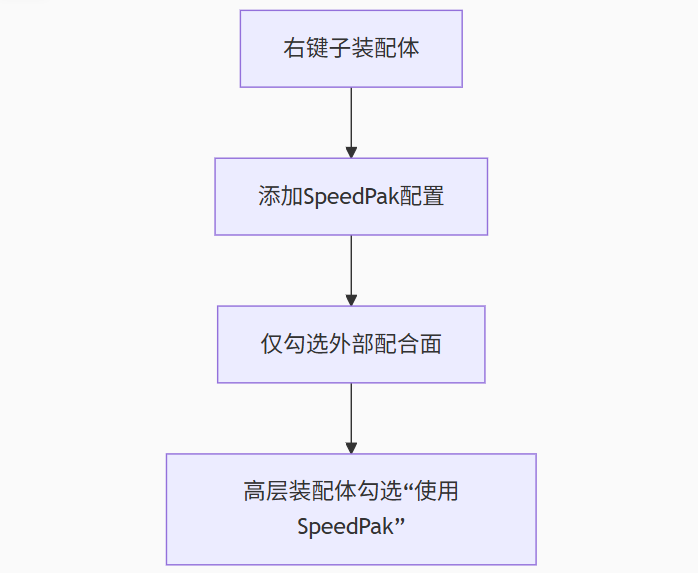

• 操作步骤：

•

效果：

• 数据量减少70%，内存占用下降50%

• 配合关系保留，工程图标注不受影响（黑色边线可标注）

关键设置3：图像品质降维打击

• 参数调整：
  文档属性 → 图像品质 → 上色&草稿品质分辨率降至“中等”

• 原理：
  降低曲面三角网格面数（减少GPU渲染压力）

• 实测对比：

  设置	三角面数	旋转流畅度
  最高品质	2,800万面	卡顿明显
  中等品质	420万面	60FPS流畅

---

关键设置4：装配体结构“分层治理”

• 黄金法则：

  • 将关联零件打包为子装配体（如螺栓+垫片+螺母组合）

  • 按功能重命名零件（“气缸-活塞杆”而非“零件003”），搜索效率提升300%

• 进阶技巧：
  使用配置表管理简化版与详细版模型，一键切换

---

关键设置5：系统级“减负三板斧”

1. 关闭实时验证：
   系统选项 → 性能 → 取消勾选“重建模型时验证”（节省15%重建时间）

2. 禁用后台更新：
   FeatureManager设计树 → 右键禁用“自动更新视图”

3. 清理幻影数据：
   文件 → 查找相关文件 → 打包 → 删除未引用零件

---

硬件与工作流配套优化

• 硬件底线：

  • 内存≥32GB（万级装配体建议64GB）

  • SSD硬盘（机械硬盘加载速度慢3倍）

• 协作流程：

  • 所有文件本地缓存（网络驱动器延迟卡顿）

  • 使用PDM系统管理版本，避免重复加载

---

效果验证：从“卡到崩溃”到“丝滑操控”

优化项	优化前	优化后
5200零件装配体打开	8分12秒	38秒
旋转/缩放响应	3~5秒/帧	实时响应
内存占用峰值	29GB/32GB	11GB/32GB

测试环境：i7-12700H/RTX A3000/32GB/SSD，SolidWorks 2025

---

行动指南：立即解锁“秒开”装配体

1. 打开SolidWorks → 启用大型装配体模式（阈值设200）；

2. 对子装配体右键创建 SpeedPak配置；

3. 图像品质调至中等；

4. 重组零件为逻辑子装配体；

5. 关闭重建验证+清理未引用文件。

真正的流畅不是升级硬件，而是唤醒SolidWorks沉睡的优化潜能！

立即应用这5招，让万级装配体从此“指哪打哪”。
