在上一篇文章中讲述了Modbus通信协议的来龙去脉(原文链接：《一种工业串行通信协议---Modbus通信协议》)；

本篇文章主要介绍两款Modbus通信调试软件：

· Modbus Poll：作用是用于模拟Modbus主站，可以对从站发起请求；

· Modbus Slave：作用是用于模拟Modbus从站，可以应答主站的请求；

这两款软件可以很好的帮助我们解决MCU移植Modbus通信过程的调试，或对现场Modbus通信的监听。

---

下面开始介绍Modbus Poll软件的使用；

这是 Modbus Poll 的可执行程序图标；

打开后的程序界面；

①、功能菜单栏；(使用频繁的是Connection<连接>和Setup<通信设置>)

②、Modbus Poll开启后会默认创建一个主站窗口；

③、主站信息栏;(Tx表示发送请求帧计数，Err表示通信错误计数，ID表示当前轮询从站的地址，F代表当前使用的功能码，SR表示发送请求的时间间隔)

④、寄存器地址；(默认读10个寄存器)

⑤、寄存器的数值；(默认为0，当通信正常时会随着读取值变化)

⑥、当前主站通信配置；(此处的含义为COM4端口，9600波特率，8位数据，无校验位，1位停止位)

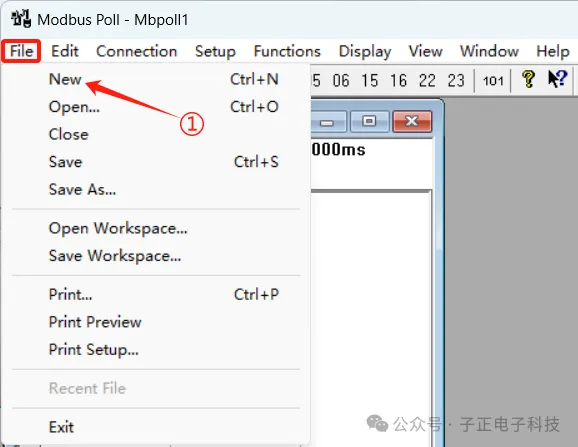

①、当需要对多个Modbus从站进行轮询时，可以用过File->New创建新的从站；

①②、打开连接参数设置窗口；

③、通信接口设置；(Serial Port<串口>，TCP/IP<网口>)

④、设置端口；

⑤、设置波特率；

⑥、设置数据位；

⑦、设置校验位；

⑧、设置停止位；

⑨、响应超时时间；(超过此时间值，通信将报错)

⑩、设置发送请求间隔；(请求帧按照此时间间隔往外发送)

通信参数设置后点击OK即开始连接；

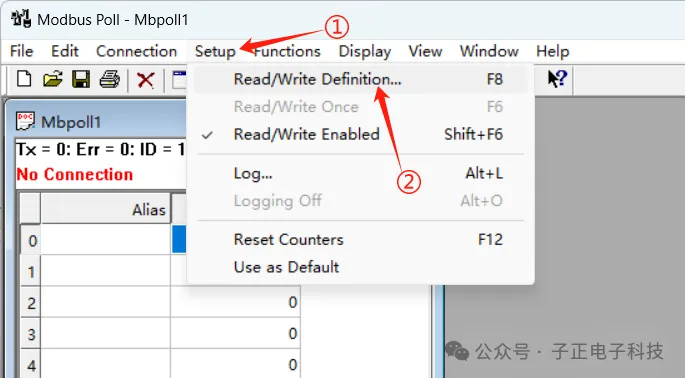

①②、打开主站轮询参数设置窗口；

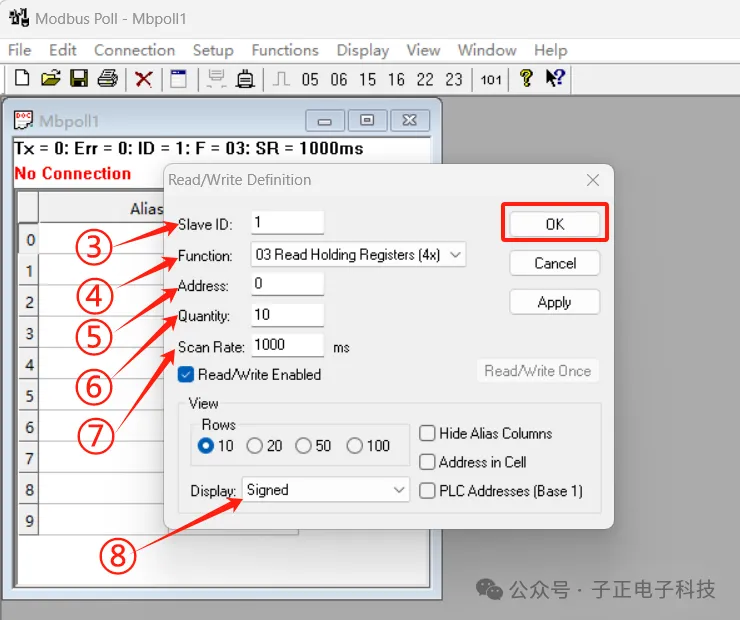

③、设置轮询从站地址；

④、设置功能码；

⑤、设置起始地址；

⑥、设置访问寄存器数量；

⑦、设置扫描速度；

⑧、设置数据显示格式；(此处默认设置数据格式为有符号十进制数，也可修改为十进制数等)

当主站轮询参数设置完成后点击OK保存；

这些是通信连接时的必要功能；

①、清除通信计数；

②、断开通信连接；

③、开始通信连接；

以上部分为Modbus Poll 软件的使用介绍。

---

下面介绍Modbus Slave软件的使用；

①、这是Modbus Slave 可执行程序的图标；

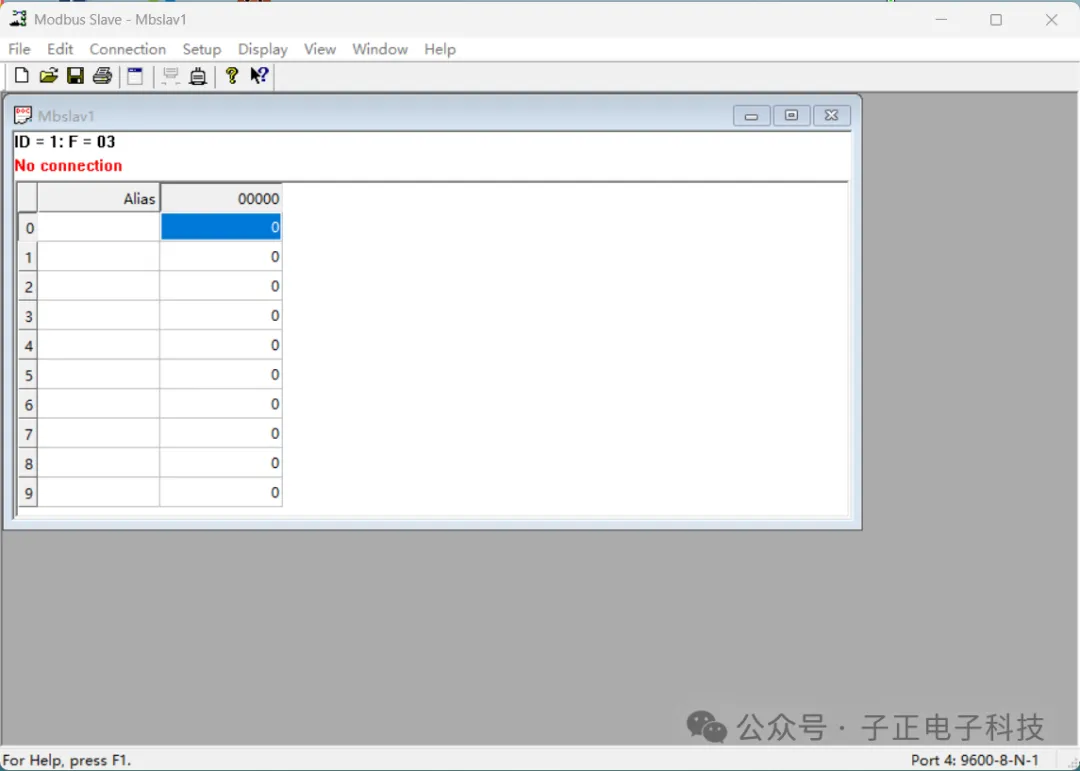

这是Modbus Slave 软件打开后的界面，与Modbus Poll几乎一致，所以关于通信参数的设置、从站通信参数的设置这里不再赘述；

一般情况下，Modbus通信时从站不止一个，这里着重讲一下如何创建多个虚拟从站；

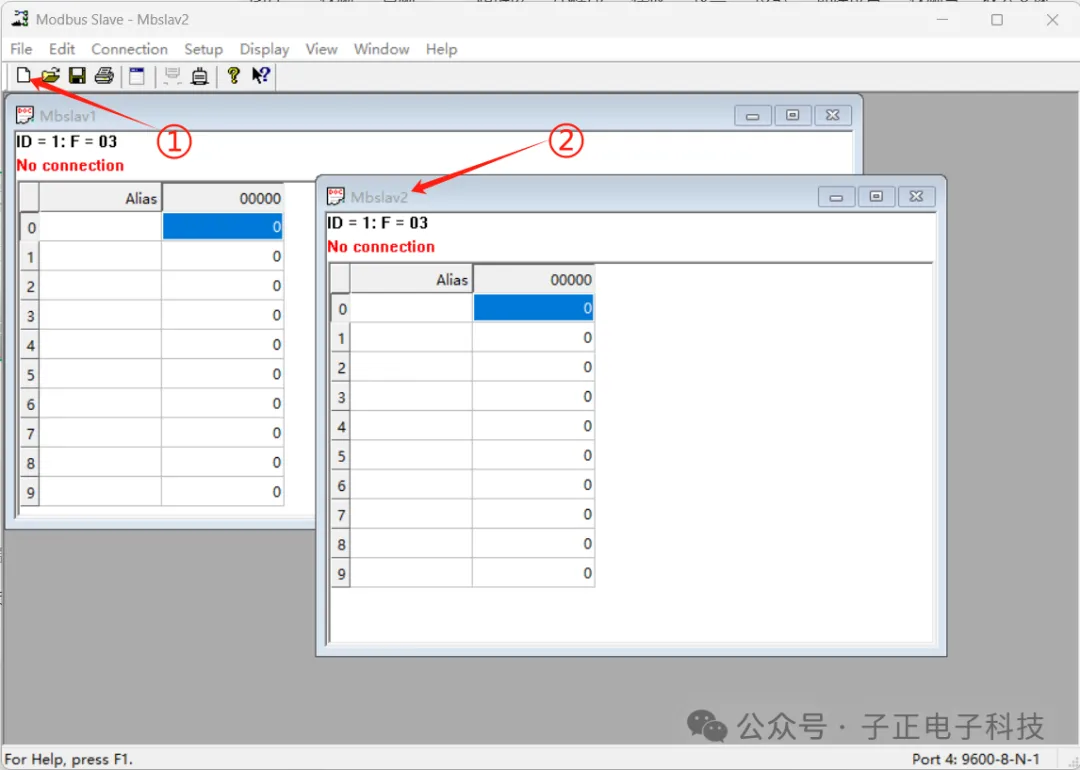

①、点击新建快捷按钮；

②、除了默认从站外，会生成一个新的从站；

假设需要修改新建从站的通信参数；

①、点击待修改从站的标题栏；

②、点击 Setup<设置>；

③、打开从站定义窗口；

①、设置从站地址为2；

②、设置功能码为 0x03；

③、设置寄存器数量为20；

设置完毕后，点击OK；

此时可以看到新建的从站通信参数已做修改，按照这个步骤可以创建多个虚拟Modbus从站，关于创建多个虚拟主站的步骤与此步骤相同。

---

演示试验的环境搭建：

这里我采用两个USB转RS-485模块进行闭环连接，黑色模块的端口为COM4，供Modbus Poll使用；蓝色模块的端口为COM3，供Modbus Slave使用；

首先设置Modbus Slave 虚拟从站的参数；

①、通信参数设置为：端口COM3、波特率115200，8位数据，无校验，1位停止位；

②、参数设置完成后点击连接；

设置Modbus Poll 主站相关参数：

①、通信参数设置为：端口COM4，其它通信参数与从站一致；

②、设置读从站地址、功能码、读起始地址、读寄存器数量；

③、点击连接；

此时可以观察到，通信计数上涨，无报错；修改从站寄存器地址1的内容为2，主站在读取数据后更新显示。

同时，如果打开 Display -> Communication……(无论主站还是从站都有该功能) 还可以监控到收发双方的数据流，以此诊断主从站是否存在故障。

---

Modbus Poll 与 Modbus Slave 堪称Modbus调试神器，无论是在开发阶段，还是工程应用，使用起来非常方便，不需要我们再额外开发上位调试程序。
