四层板设计为何很关键

在现代电子产品中，布线密度、信号速率和功耗都在快速提高。为满足这些需求，设计人员从两层板转向多层板已经很常见。其中，四层板是最常用的结构之一。它在成本和性能之间取得了较好平衡，适合很多中等复杂度的电子系统。

相比两层板，四层板提供了更合理的电源与地平面安排，也带来了更好的信号完整性和电磁兼容性。通过合理布局层次，信号可以走短、直、宽的路径，减少干扰，提高可靠性。

如果布线结构不合理，即使使用四层板，也会引入串扰、反射、辐射等问题。严重时，还会造成产品失效、调试困难、认证失败等后果。很多看似“设计正常”的产品，问题可能就出在走线层间耦合、地平面中断、回流路径设计不当这些细节上。

四层板结构的基本原理

四层板一般由四层导电铜箔组成，中间通过绝缘材料叠压。不同的层叠顺序适用于不同类型的产品。常见的结构主要有两种：

结构一：信号–地–电源–信号（S–G–P–S）

这种结构在外层放置信号层，内层放置电源和地平面。优点是EMI较好，信号靠近地平面，回流路径短，适合高速信号布线。缺点是电源和地之间没有直接耦合，可能导致电源完整性变差。

结构二：电源–信号–信号–地（P–S–S–G）

这种结构中，信号层在中间，可以更靠近电源和地。优点是信号在内层，EMI辐射小；电源与地也更容易做耦合电容，有利于抑制噪声。缺点是外层变成电源或地，布线或走线测试会复杂些。

从制造角度来看，两种结构都比较成熟。选哪一种，需要看产品中高速信号的多少、电源完整性要求的高低，以及布线密度分布的特点。

四层板布线的核心问题

要设计好一块四层板，以下几个技术要点必须优先考虑：

一、信号完整性

高速信号布线需要有连续参考平面。如果信号穿越不同层，必须有过孔回流设计，防止回流电流断路。信号层靠近地层时，耦合更强，抗干扰能力更好。

二、阻抗控制

高速信号线路需要进行阻抗控制。通过调整线宽、介质厚度、铜厚，可以实现目标阻抗（如50Ω单端、100Ω差分）。内层走线时，环境稳定，有利于阻抗一致性。

三、EMI控制

信号应避免暴露在板边缘或外层，防止电磁泄露。采用地层屏蔽、控制环路面积、减少开窗设计，有助于控制辐射干扰。

四、电源完整性

电源和地之间要紧密耦合，形成低阻抗路径。通过铺铜、过孔阵列、电源去耦电容布局，可以减少电源纹波和噪声。

五、布线密度与分层均衡

高密度区域应靠近信号层，低速信号、控制信号可以放到布线松的层。尽量避免一个层挤满，其他层很空的情况。层间铜厚平衡也关系到层压质量。

四层板布线的解决策略

了解了原理之后，下面结合具体步骤，讲清如何做好四层板布线。

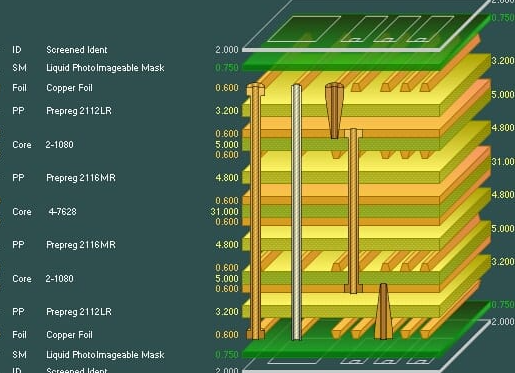

一、规划层叠结构

第一步是确定层叠方案。以下是一种常用的四层板方案：

• Top 层：高速信号线

• 内层1：GND 平面

• 内层2：VCC 或多电压区

• Bottom 层：低速信号线、控制线

这种结构中，Top 和 Bottom 为走线层，中间两层为电源和地。这样布局的好处是：

• 信号靠近地层，形成紧耦合，有利于回流控制

• 电源与地相邻，可以形成电容效应，降低噪声

• 外层便于焊接、测试，适合混合布线需求

如果高速信号较多，还可以反过来用 P–S–S–G 的结构，让信号走在中间更稳定。

二、设置过孔和回流路径

信号换层时，需要过孔连接。每一个信号过孔，都要考虑其回流电流能否顺利从地面层切换。如果缺少地过孔，回流电流可能“绕远路”，形成大电流环路，引起EMI问题。

所以建议在信号过孔旁边加地过孔，或者在电源和地层设置多个过孔阵列，方便信号快速耦合。

三、控制阻抗与布线参数

高频信号（>100MHz）建议使用阻抗控制。以50Ω单端为例，一般用以下方法调整：

• 选择1oz铜厚（35μm）

• 控制线宽在5~8mil之间

• 保持与地层的介质厚度在5~7mil

• 使用FR-4材料，Dk约为4.5

可以借助阻抗计算器（如Polar、Si9000）确定具体尺寸。差分对（如LVDS、USB）还需控制线间距，保证100Ω阻抗。

四、做好电源层设计

电源层不要只铺一整面铜，而要按照不同电压区域分区布线。每一个电压区之间要留安全间距，防止击穿。

电源层和地层之间距离越小，电源噪声抑制越好。建议厚度为4~6mil。还可以在电源层下放置多个去耦电容，从而抑制纹波噪声。

五、优化布线路径和长度

布线时，要让信号尽量短、直、宽，避免折线、锐角、90度弯角。高速差分信号应成对走线，保持长度一致，距离平行，避免开窗、交叉和路径突变。

对于长距离的走线，可以用蛇形线调节长度差；但应控制数量，避免反射和耦合增多。

六、保持层间对称和平衡

四层板在加工时，如果铜厚不均，会产生翘曲。尤其是布线集中在某一层时，其他层铜面稀疏，会引起应力不平衡。

建议：

• 让每一层布线量接近

• 通过增加空岛、过孔阵列来均衡结构

• 使用软件查看铜面积比，控制在±10%以内

七、注意板边处理

板边布线容易引起EMI泄露，建议信号线距边缘>5mm。电源线靠近板边时应加地线包围，或增加地过孔形成“护栏”。

如果空间紧张，可以用金属外壳或涂覆EMI吸收材料减少辐射。

​设计人员要从系统角度出发，把电源地面、阻抗控制、信号分布、EMI屏蔽都纳入整体布线考虑中。在项目初期阶段定好层叠结构、布线策略、参数设置，将大大减少后期的修改工作。
