西门子、三菱、欧姆龙是我们自动化行业使用最多的三个PLC品牌。今天分享一下欧姆龙PLC的FinsTCP通信协议。

大家在学习FinsTCP通信协议时，建议先掌握ModbusTCP或三菱MC通信协议。

这样看来，ModbusTCP协议太简单了

三菱PLC的MC通信协议报文解析

Fins通信协议是欧姆龙PLC专用协议，主要用于控制欧姆龙系列PLC，它是一个公开的协议，可以通过欧姆龙官方下载到协议文档。

一、握手协议

FinsTCP通信协议，与ModbusTCP和MC协议有一个不同地方在于，当我们完成TCP连接后，不能直接进行读取或写入，需要有一个握手过程，以保证通信安全。

这点与西门子S7协议类似，S7协议会有两次握手验证，FinsTCP只需要一次即可。

握手命令如下所示：

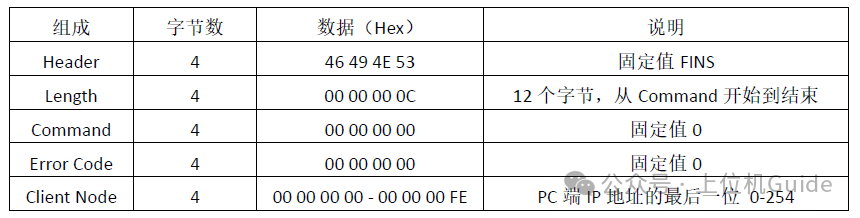

发送报文格式：

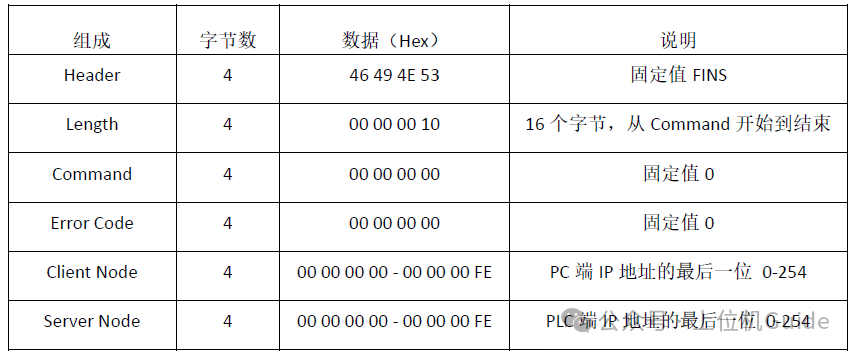

接收报文格式：

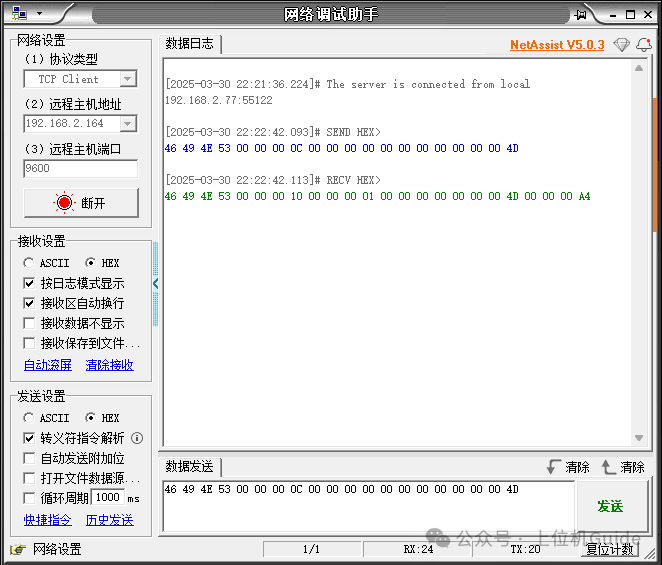

我们使用TCP助手测试一下：本机IP地址是192.168.2.77，PLC的IP地址是192.168.2.164，因此发送报文为：

46 49 4E 53 00 00 00 0C 00 00 00 00 00 00 00 00 00 00 00 4D

返回报文为：

46 49 4E 53 00 00 00 10 00 00 00 01 00 00 00 00 00 00 00 4D 00 00 00 A4

其中0x4D=77，对应ClientNode，PC的IP最后一位。

0xA4=164，对应ServerNode，PLC的IP最后一位。

二、Fins通用格式

我们学习通信，一般都会有个通用格式。

所谓通用格式，就是无论发送、接收的报文都会按照这个格式来，会将变化的部分封装成一个整体，一般叫做数据部分或者Parameter。

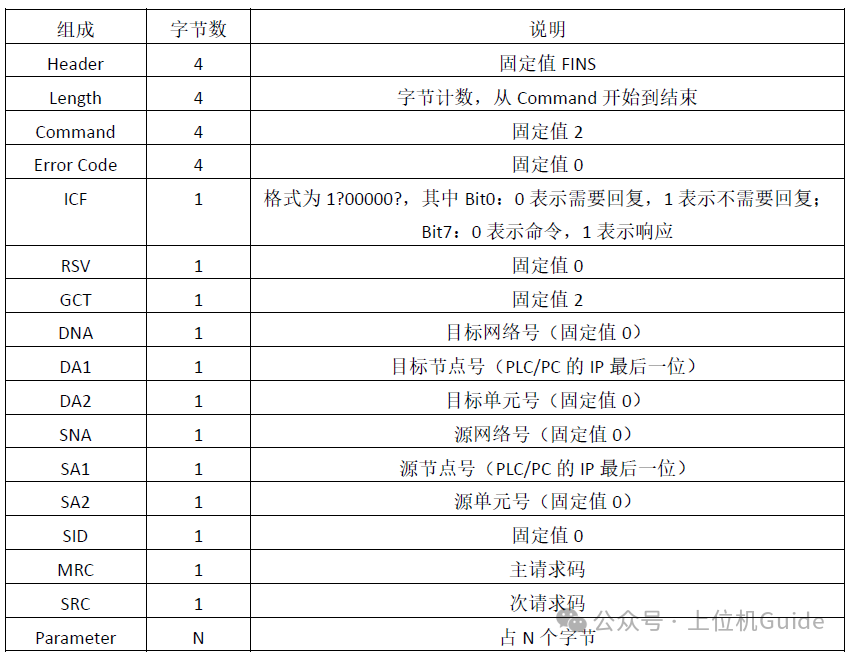

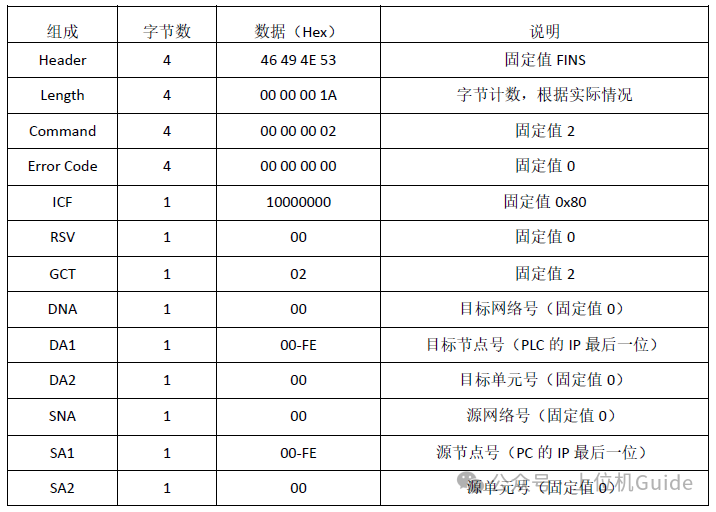

Fins通用报文格式如下：

三、读取协议帧

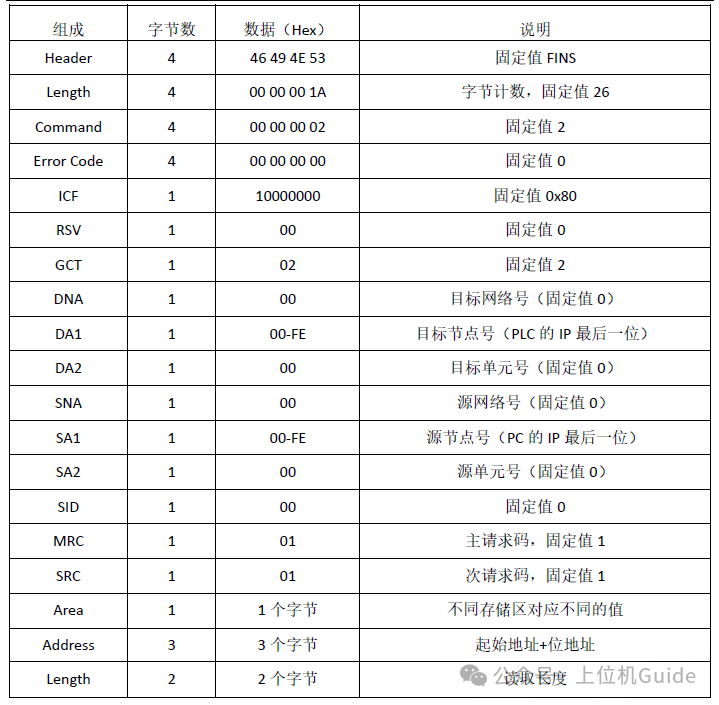

FinsTCP通信协议读取数据的请求帧报文是在通用格式的基础上，将 Parameter部分替换为 Area+Address+Length。读取请求帧格式如下所示：

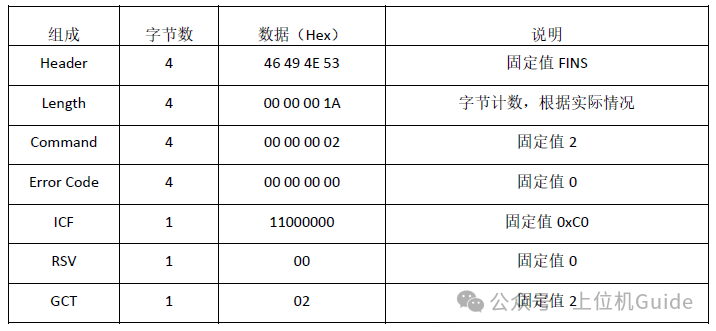

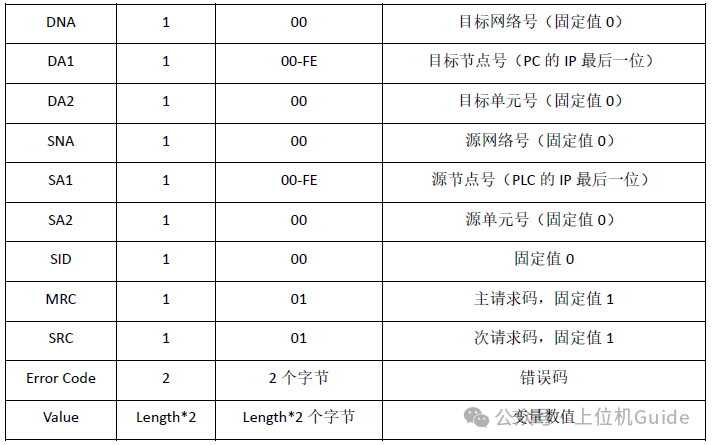

响应帧报文是在通用格式的基础上，将 Parameter部分替换为 ErrorCode+Value。读取响应帧格式如下所示：

四、写入协议帧

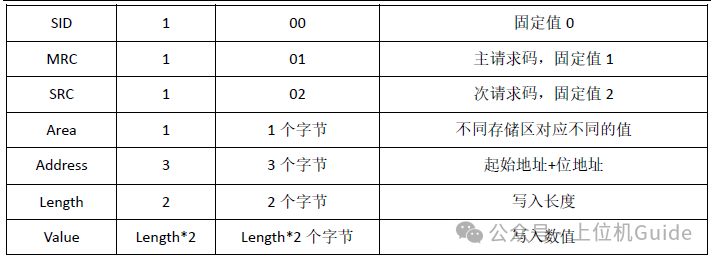

FinsTCP通信协议写入数据的请求帧报文是在通用格式的基础上，将 Parameter部分替换为 Area+Address+Length+Value。写入请求帧格式如下所示：

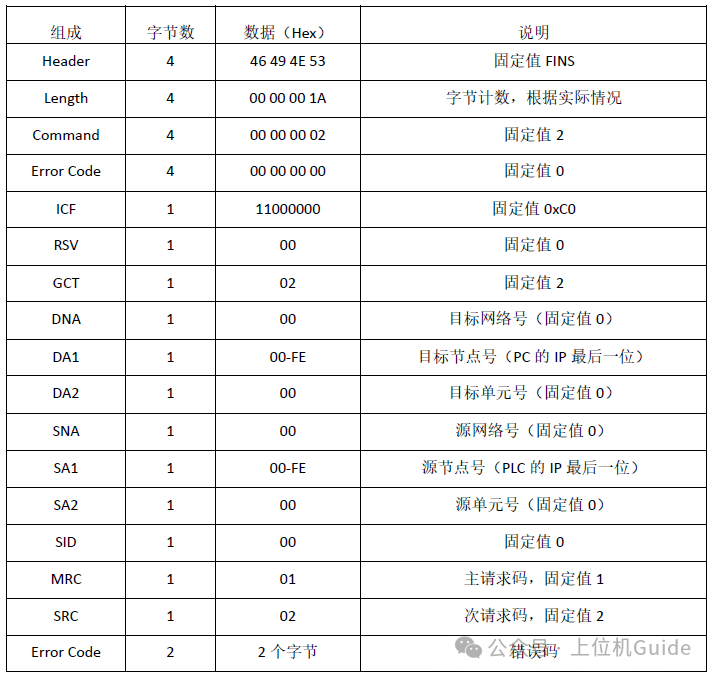

响应帧报文是在通用格式的基础上，将 Parameter部分替换为 ErrorCode。写入响应帧报文如下所示：

五、通信测试

我们以读取D0开始的5个寄存器为例，结合协议文档，来进行报文拼接。

发送报文如下：

Header：0x46 0x49 0x4E 0x53

Length：0x00 0x00 0x00 0x1A

Command：0x00 0x00 0x00 0x02

ErrorCode：0x00 0x00 0x00 0x00

ICF：0x80

RSV：0x00

GCT：0x02

DNA：0x00

DA1：0xA4

DA2：0x00

SNA：0x00

SA1：0x4D

SA2：0x00

SID：0x00

MRC：0x01

SRC：0x01

Area：0x82

Address：0x00 0x00 0x00

Length：0x00 0x05

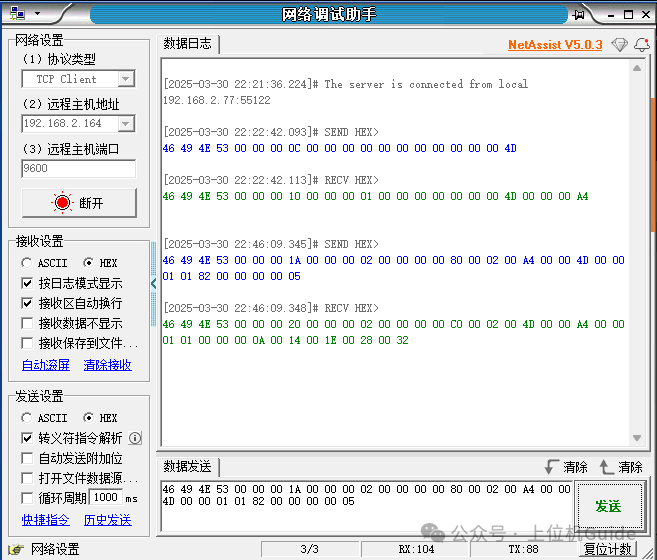

我们通过网络调试助手发送这个报文，观察一下返回的报文：

响应报文如下：

我们只需要关注最后的ErrorCode和Value即可。

ErrorCode：0x00 0x00

Value：0x00 0x0A 0x00 0x14 0x00 0x1E 0x00 0x28 0x00 0x32

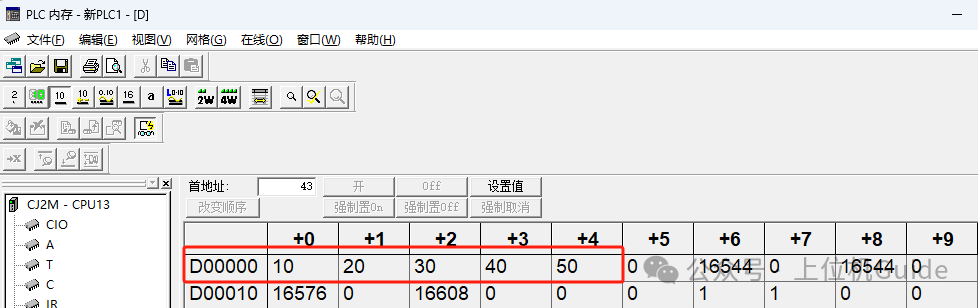

其中0x00 0x0A 0x00 0x14 0x00 0x1E 0x00 0x28 0x00 0x32即表示D0-D4的值，进行数据解析处理后的值分别为10、20、30、40、50，与PLC数据一致。

六、代码实现

我们也可以编写C#程序来实现整个过程。

这里测试为主，代码相对简单，实际应用时可进一步封装，代码如下：

static void Main(string[] args)
{
    // 连接
    Socket socket = new Socket(AddressFamily.InterNetwork, SocketType.Stream, ProtocolType.Tcp);
    socket.Connect("192.168.2.164", 9600);
    //握手
    byte[] handsend = new byte[] { 0x46, 0x49, 0x4E, 0x53,
        0x00, 0x00, 0x00, 0x0C,
        0x00, 0x00, 0x00, 0x00,
        0x00, 0x00, 0x00, 0x00,
        0x00, 0x00, 0x00, 0x4D };

    socket.Send(handsend);
    byte[] handrcv = new byte[1024];
    int count = socket.Receive(handrcv);
    //简单验证握手正确
    if (count == 24 && handrcv[12] == 0x00 && handrcv[13] == 0x00 && handrcv[14] == 0x00 && handrcv[15] == 0x00)
    {
        //读取D0开始的5个字
        byte[] readsend = new byte[] { 0x46, 0x49, 0x4E, 0x53,
        0x00, 0x00, 0x00, 0x1A, 0x00, 0x00, 0x00, 0x02, 0x00,
        0x00, 0x00, 0x00, 0x80, 0x00, 0x02, 0x00, 0xA4, 0x00,
        0x00, 0x4D, 0x00, 0x00,0x01,0x01,0x82,0x00,0x00,
        0x00,0x00,0x05};
        socket.Send(readsend);
        byte[] readrcv = new byte[1024];
        int rcvCount = socket.Receive(readrcv);

        if (rcvCount == 40)
        {
            for (int i = 30; i < rcvCount; i += 2)
            {
                // 每2个字节作为一个数据
                byte[] dataBytes = new byte[2];
                dataBytes[0] = readrcv[i + 1];
                dataBytes[1] = readrcv[i];
                Console.WriteLine(BitConverter.ToInt16(dataBytes, 0));
            }
        }
    }
    Console.ReadLine();
}

输出结果如下：
