Creo9.0创建螺旋扫描

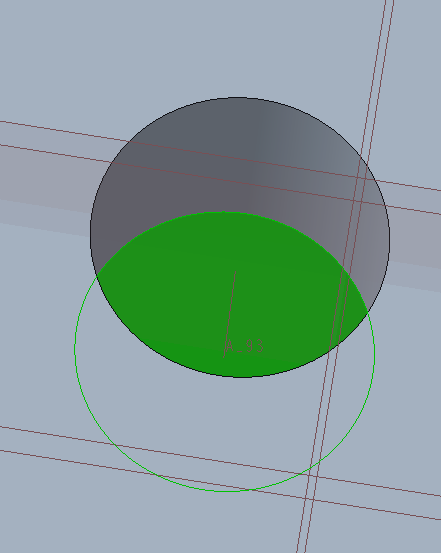

1、先拉伸出一个孔槽；

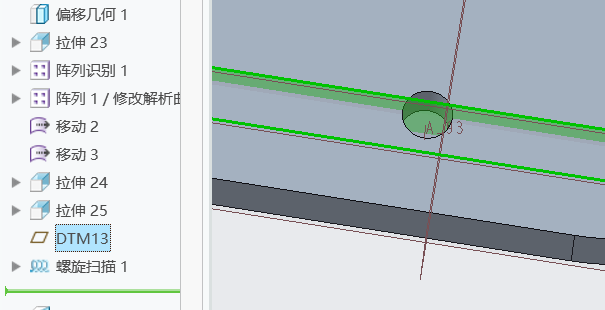

再将该孔槽设置一个平面；

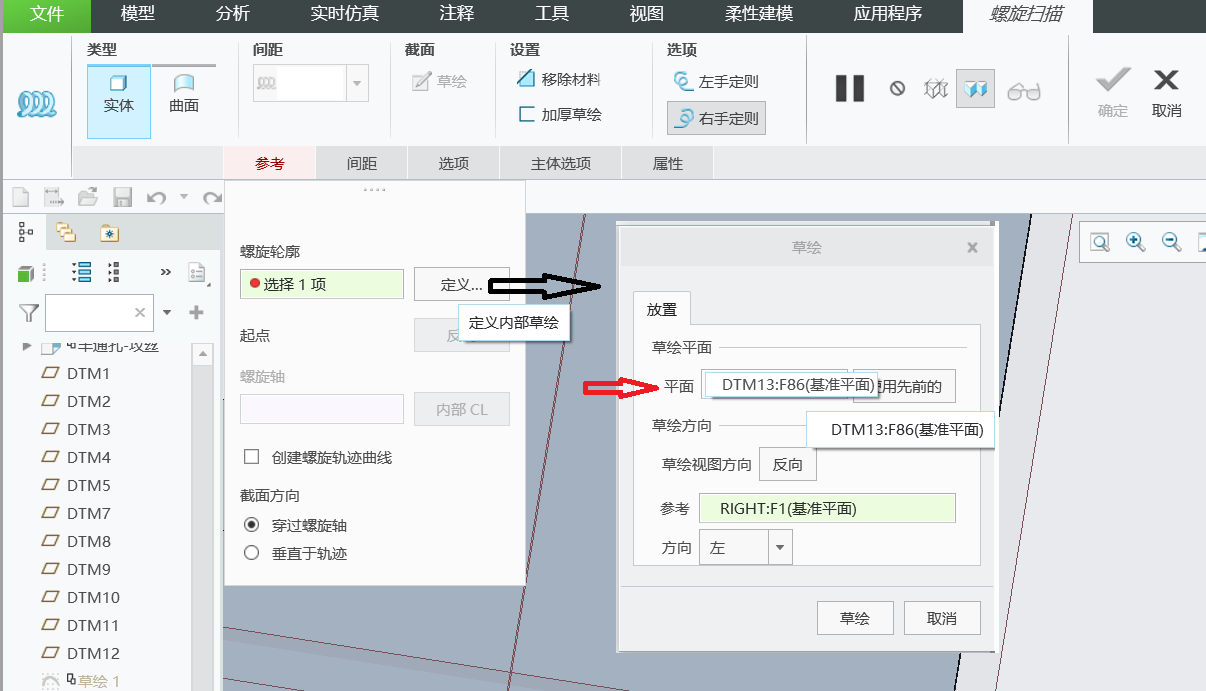

2、执行螺旋扫描，【螺旋轮廓】→定义，设置上面的平面，进行草绘；

显示设置成消隐线模式；

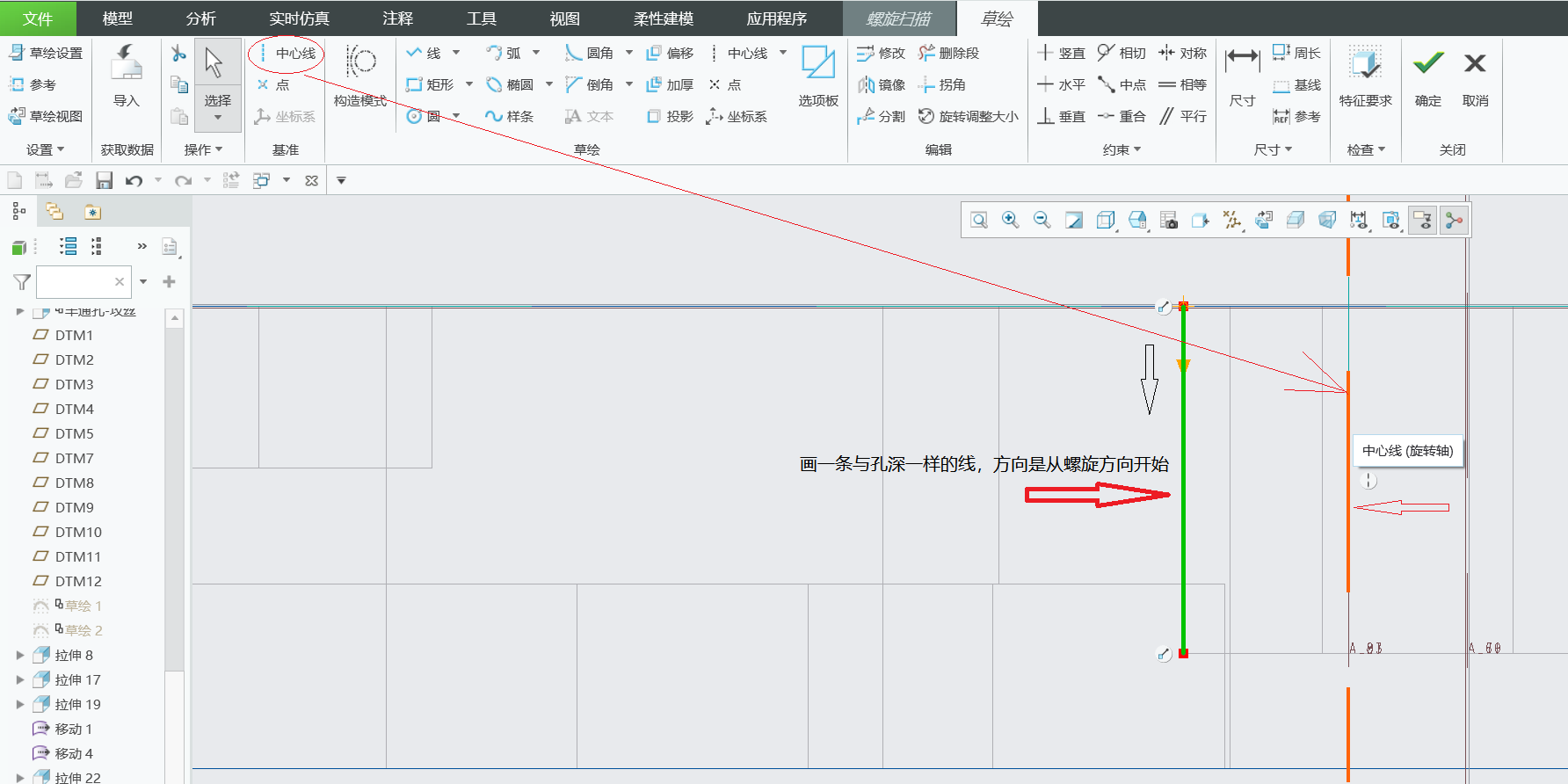

●在孔中心线设置好中心线(用于螺旋参考)；

●在孔槽边线按螺旋方向绘画出一条与孔深度一样长的线(移除参考边线)；

确定；

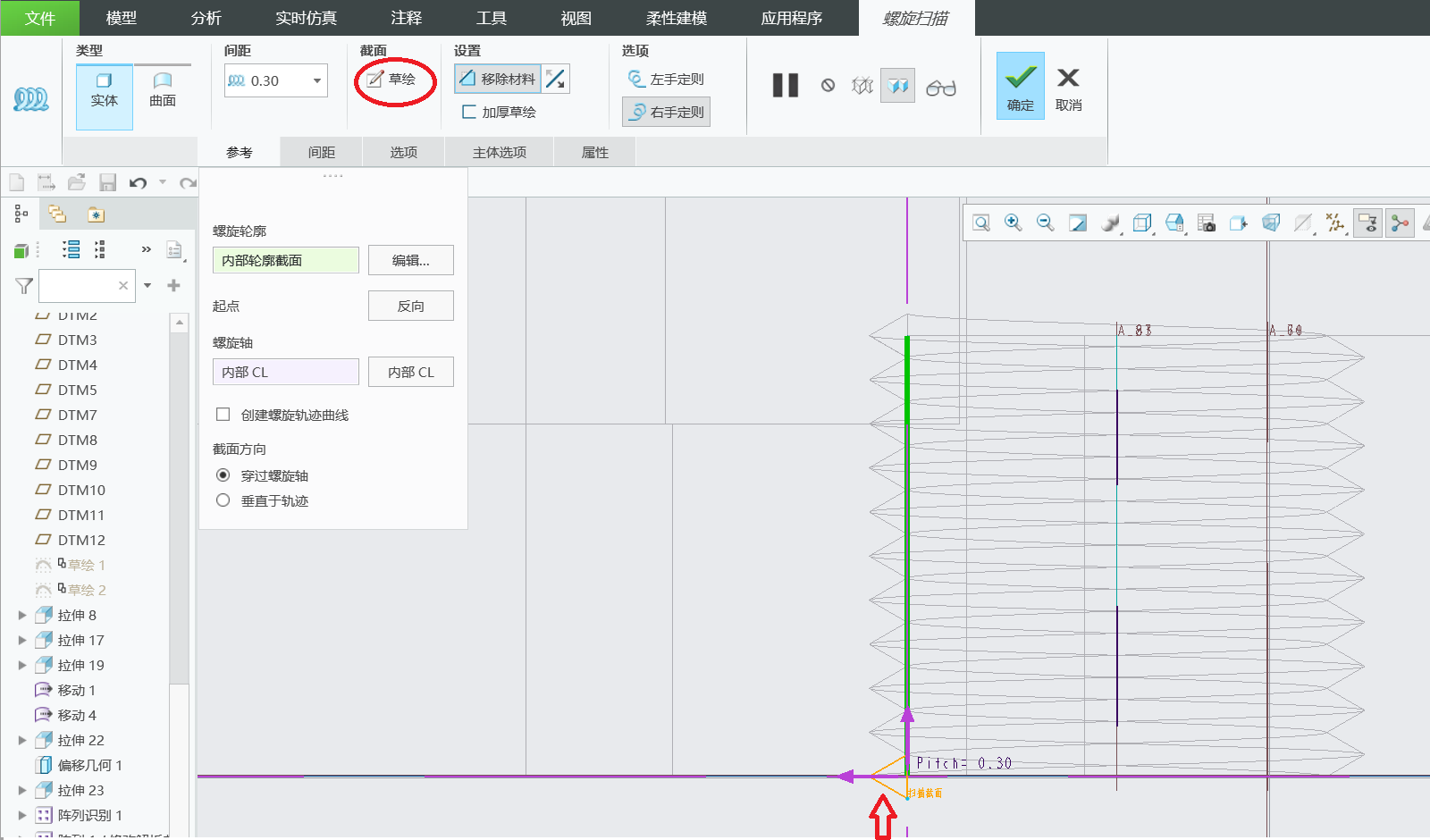

设置好【间距】，点击草绘，绘制螺牙三角图形，设置两个角度60，腰长间距；

确定后，点击移除材料，出现螺旋扫描。

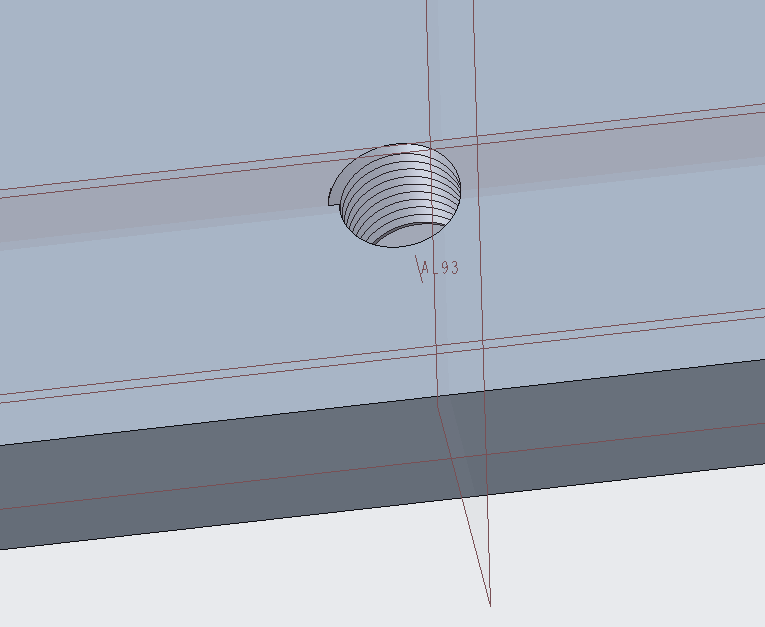

螺旋扫描完成。
