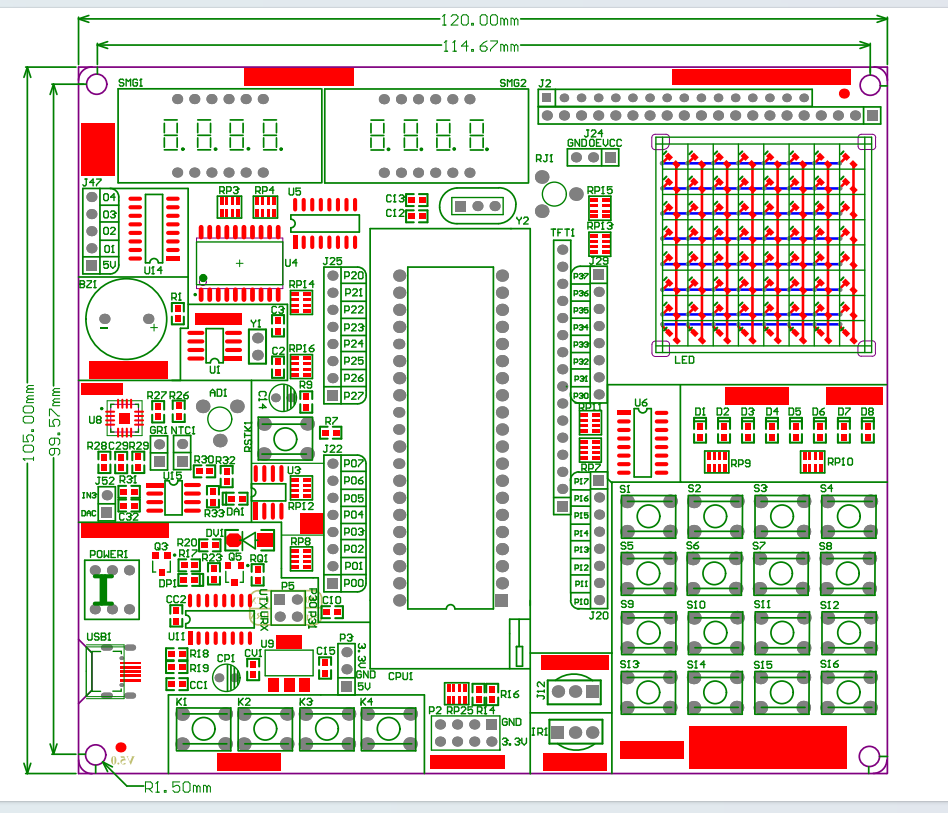

一、开发板尺寸图

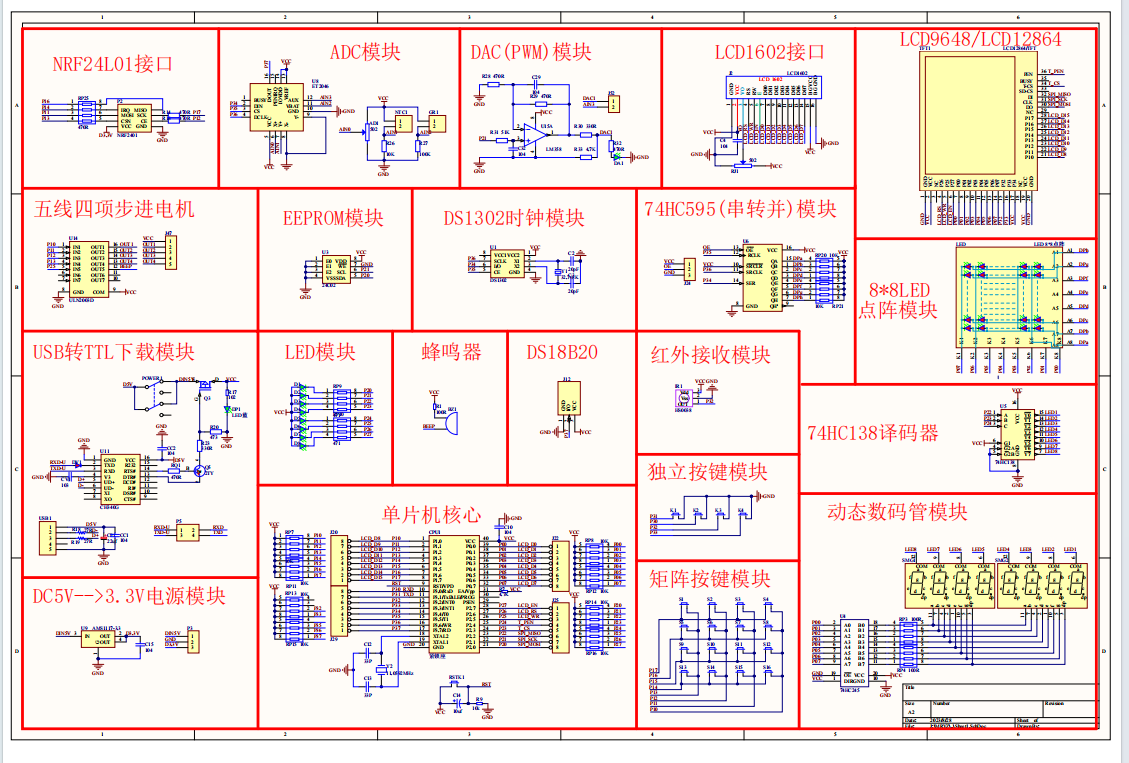

二、开发板原理图

三、51开发板解读

1、命名含义

1. P：Pin（引脚）：单片机或芯片的输入输出引脚
2. U：集成电路芯片：表示各类芯片，如单片机，逻辑芯片，传感器芯片
3. C：capacitor电容：储能，滤波或稳定信号
4. R：电阻：限流，分压，阻抗匹配
5. D：二极管
6. D：device ：器件：传感器，通信模块等

2、模块解读

1. STC89C52RC 8KB 512B 5.5-3.5V 0-80MHz 内置 MAX810 复位电路

通信与接口模块

2. NRF24L01 接口 :作用：实现 2.4GHz 无线数据传输，支持点对点或组网通信，常用于遥控器、无线传感器等场景。
   可以接无线模块，当遥控器
3. USB 转 TTL 下载模块 这个是给AT架构的51单片机用的，以前国外的那个8051芯片升级后他们主用，现在基本不用了，因为STC公司的STC89/90系列是国内主流，用的是usb传输下载
4. SPI 通信接口（SPI_MOSI/SCK/MISO，）
   作用：用于连接 SPI 协议的外设，如 LCD 显示屏、Flash 存储器等，支持高速数据传输。典型芯片：
   74HC595（串转并模块，）：串行输入并行输出寄存器，扩展单片机 I/O 口，常用于驱动 LED 点阵或数码管。

传感器与数据采集模块

5. ADC模块：AD/DA 模数信号转换
   核心芯片 / 方案：
   内部 ADC：部分单片机（如 STC12C5A60S2）内置 ADC，无需外接芯片。
   外部 ADC 芯片：如 ADC0832（8 位逐次逼近型，常用于电位器、光敏电阻采集）。
6. DS18B20温度传感器模块：温度测量，单总线通信
7. HS0038为红外接受模块：内置解调电路，将 38kHz 调制的红外信号转换为数字脉冲信号。

显示与输出模块

• LCD1602/LCD12864 接口作用：显示字符、数字或图形，如实时温度、设备状态等。
  核心芯片：
  LCD1602：内置 HD44780 控制器，支持 2 行 16 列字符显示。
  LCD12864：支持 128×64 点阵显示，部分型号内置中文字库（如 ST7920 控制器）。
• 8*8LED 点阵模块（）
  作用：显示简单图形、动画或字符，通过行列扫描实现像素控制。
  驱动方案：
  74HC595 串转并芯片（）：扩展列驱动信号，配合行选通信号（如 P2 口）实现动态显示。
• 动态数码管模块（）
  作用：显示数字或符号（如 0-9、A-F），通过分时复用（动态扫描）节省 IO 口。
  核心元件：
  共阴 / 共阳数码管：由 a-g 七个笔段和小数点 dp 组成，通过 74HC138 译码器（）选择公共端（COM），配合段选信号（如 P0 口）显示数字。

电机与执行器模块

• 五线四项步进电机接口（）
  作用：精确控制电机转角和转速，常用于机械臂、3D 打印机等场景。
  驱动芯片：
  ULN2003：达林顿管阵列，放大电流驱动步进电机，支持四相五线电机的正反转控制。
• 蜂鸣器模块（）
  作用：发出声音警报或提示音，如系统启动提示、故障报警。
  驱动方案：
  三极管（如 S8050）：放大电流驱动蜂鸣器，单片机通过 PWM 信号控制音调。

存储与时钟模块

• EEPROM 模块（）
  作用：断电保存数据（如设备参数、用户配置），支持重复擦写。
  核心芯片：
  AT24C02：I2C 接口的 EEPROM 芯片，容量 2KB，常用于存储少量配置信息。
• DS1302 时钟模块（）
  作用：提供实时时钟（RTC）功能，记录年、月、日、时、分、秒，支持掉电走时。
  核心芯片：
  DS1302：Dallas 公司的串行实时时钟芯片，通过 SPI-like 协议与单片机通信，内置锂电池备份电源。

电源与信号处理模块

• DC5V→3.3V 电源模块（）
  作用：将外部 5V 电源转换为 3.3V，为低电压芯片（如 NRF24L01、部分传感器）供电。
  核心元件：
  LM1117-3.3：低压差线性稳压器（LDO），输出电流可达 800mA，纹波低，适合对电源敏感的电路。
• 74HC138 译码器模块（）
  作用：将 3 位二进制输入转换为 8 位独热输出，用于地址译码或 IO 口扩展（如矩阵按键扫描）。
  核心芯片：
  74HC138：高速 CMOS 译码器，支持低功耗工作，常用于减少单片机 IO 口占用。

其他功能模块

• 矩阵按键模块（）
  作用：提供多个按键输入（如 4×4 矩阵支持 16 个按键），用于用户交互（如参数设置、菜单选择）。
  扫描方案：
  通过 74HC138 译码器（）生成行扫描信号，单片机读取列信号判断按键位置，节省 IO 口资源。
• 晶振电路（Y1 32.768K，）
  作用：为单片机和时钟模块提供基准时钟信号，确保程序运行和时间计数的准确性。
  核心元件：
  32.768KHz 晶振：配合 20pF 电容（C3，）构成振荡电路，常用于 RTC 模块（如 DS1302）。
  11.0592MHz 晶振：（未标注但常见）为单片机提供系统时钟，支持精确波特率生成（如串口通信）。

附件

https://gitcode.com/2401_88035400/2025.05.15
