作为国产EDA 具有高效、轻便的可在线绘制PCB原理图的嘉立创EDA工具

添加多部件器件也十分方便，同时右击元件还可以直接编辑我们库里的元件。

（一）多部件器件的绘制

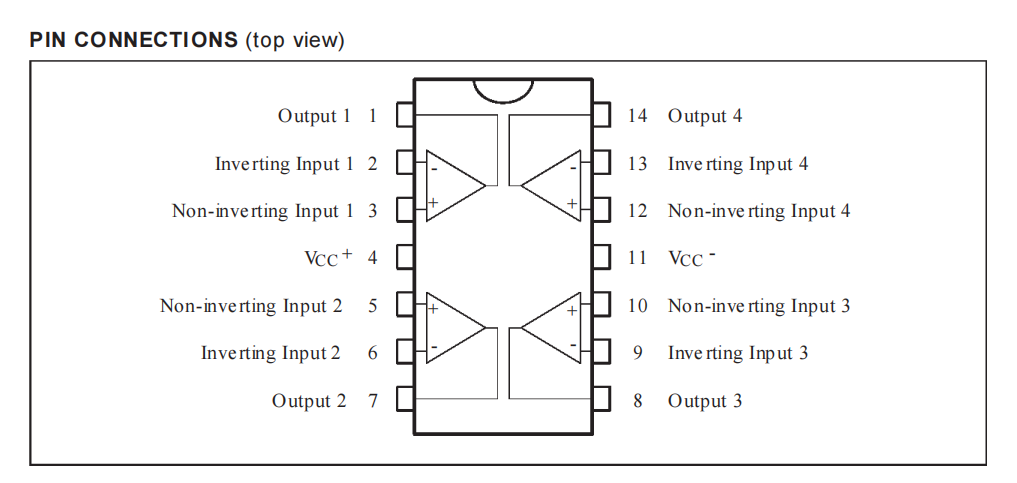

基于如下LM324低功耗四通道运算放大器的数据手册容易绘制其原理图。

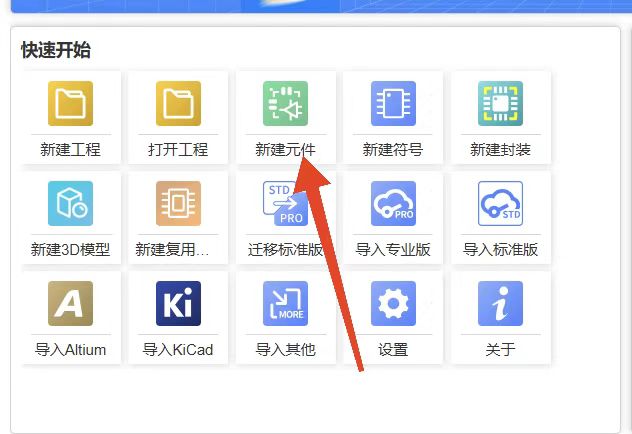

首先在开始页找到新建元件，命名好元器件名称后即可进入元器件绘制页。

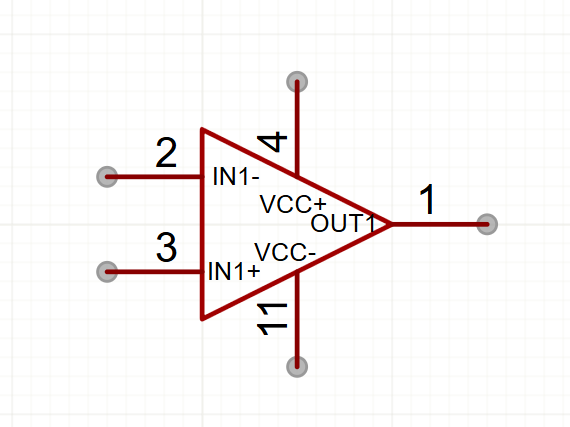

通过数据手册可以进行一路运放的绘制，

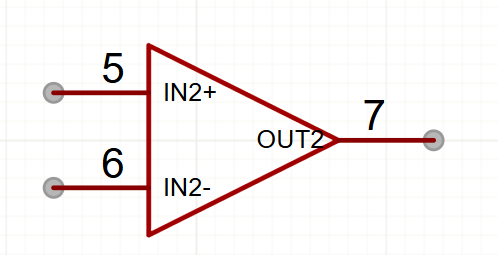

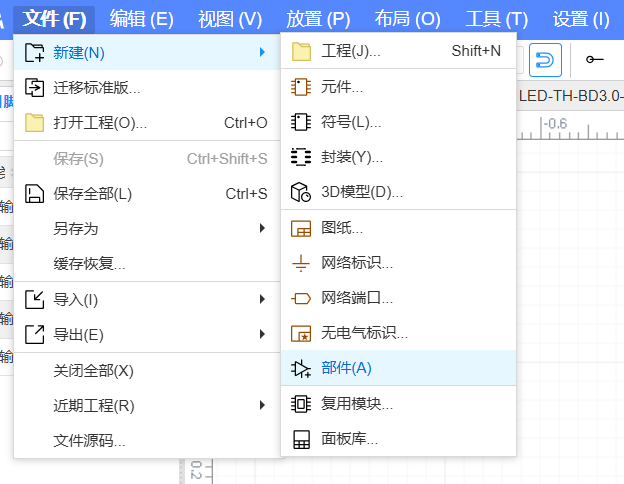

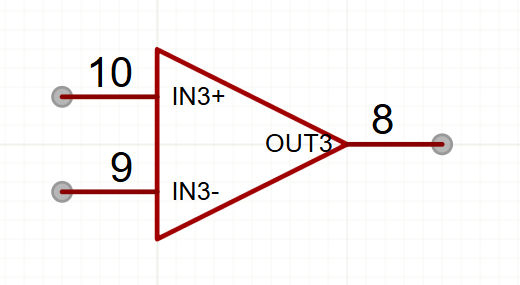

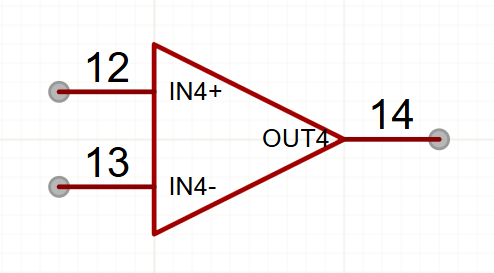

在文件→新建→部件里，我们可以进行绘制二三四路运放绘制。

这样即可绘制我们的多部件器件，很方便实用。

（二）多部件器件的放置

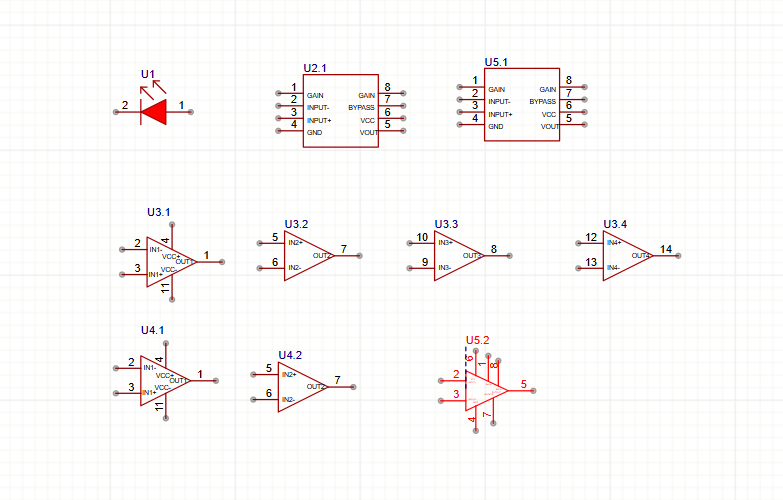

如图，是随意放置的几个元器件，我们可以看到，（U3器件就是我们刚刚绘制的LM324）

U3器件的部件有四个部件，但是U4只有两个，并未完全放完，此时放置LM386成为U5.1,

继续放置LM324时已经不是U4剩余的部件了。此时，原理图肯定是有问题的，需要我们修改

法（1）：删去之前放置的U4.1,4.2以及U5.2，重新进行完整部件放置。

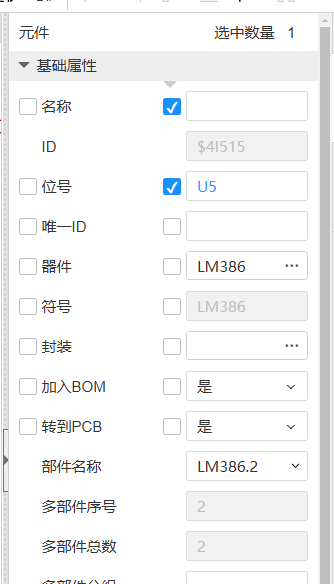

（2）：在右侧工作栏修改正确的部件名称
