立创EDA元器件、导线无法修改的问题
·
在使用立创EDA画PCB的时候，导线、元器件以及丝印等元素都是可以自由移动的，也是可以正常选中的，如下图1所示为正常状态：

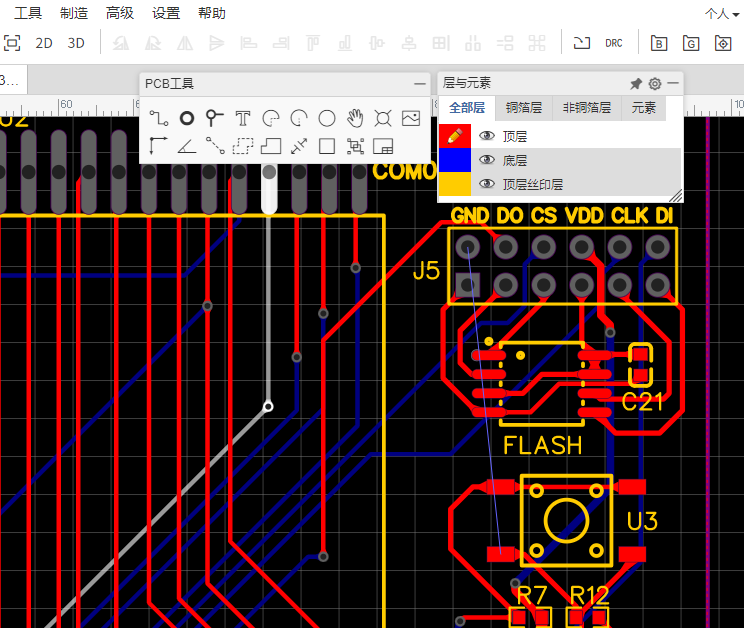

图 1 可正常选择元素
但是在使用过程中，有时候会误操作，导致所有元素不可修改或者移动，也无法选择某个元器件或导线，入图2所示，选择时出现画框的情况：

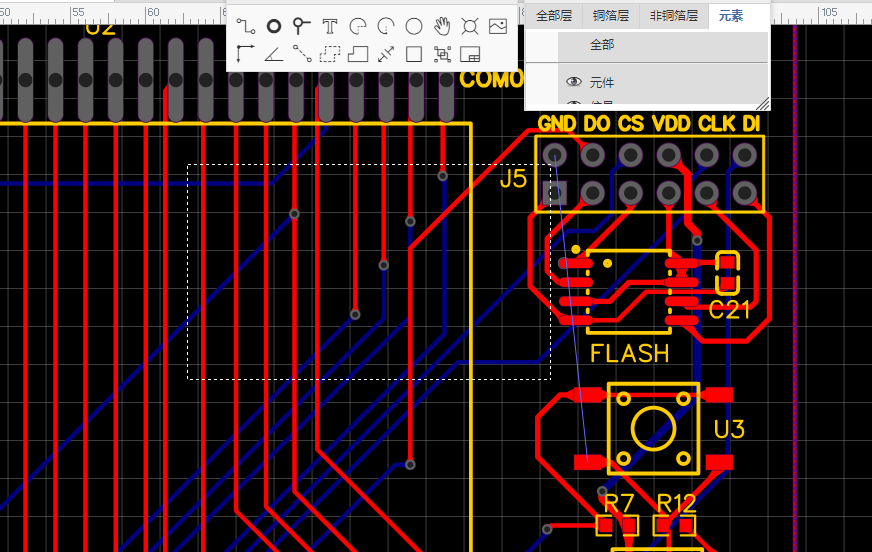

图 2 不可正常选择元素
原因是因为PCB画图的右侧有一个元素框没有勾选，正常是需要都勾选上的，没有勾选的部分就是无法修改的部分。我们使用时要把元素部分都勾选上才可以正常移动和修改PCB内容。

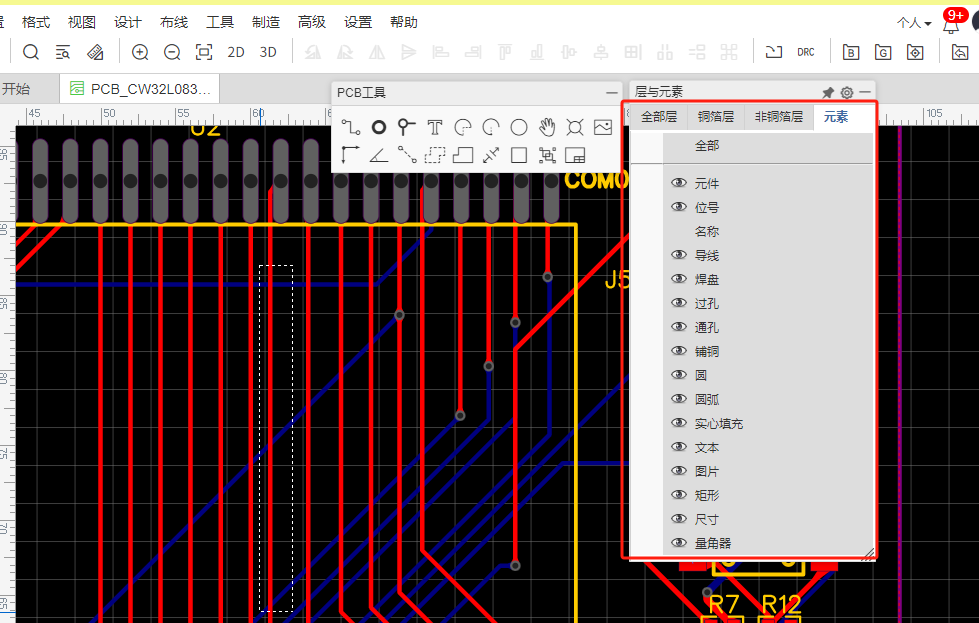

图 3 非正常元素勾选

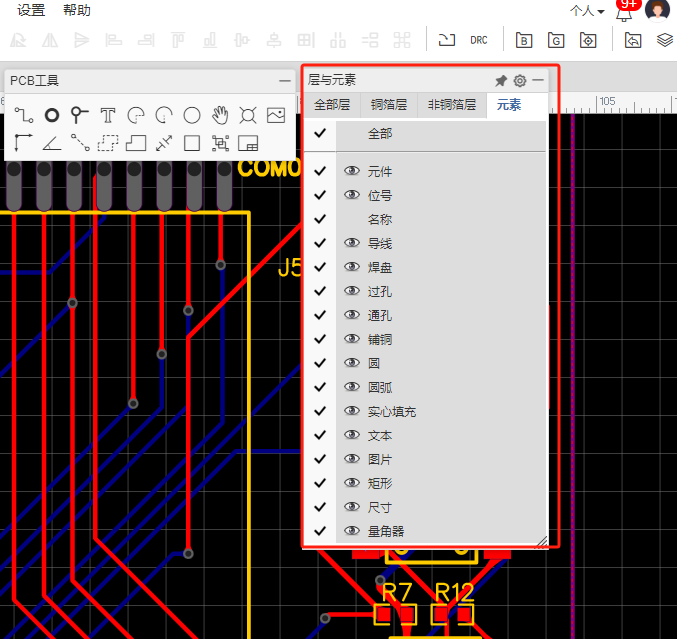

图4 正常元素勾选
