Altium Designer过孔盖油（Via Tent）设置完全指南 | 2种方法对比与实战技巧

目录

• 一、工艺原理与必要性
• 二、AD实现方法详解
  • 方法1：过孔属性设置
  • 方法2：设计规则批处理
• 三、方案对比矩阵
• 四、工程验证流程

---

一、工艺原理与必要性

什么是过孔盖油？

通过阻焊油墨覆盖过孔焊盘，形成绝缘保护层。工艺标准参考IPC-7351B第5.3.2节。

核心作用：

1. 防氧化腐蚀：阻隔铜层与空气接触
2. 防焊锡桥接：避免SMT焊接时短路
3. 信号完整性：降低高速信号串扰（>1GHz需特别注意）

---

二、AD实现方法详解

方法1：过孔属性设置

适用场景：紧急修改/个别过孔调整

操作步骤：

1. 双击目标过孔 → 打开属性面板
2. 勾选Tenting选项：
   ■ Tent Top → 顶层盖油
   ■ Tent Bottom → 底层盖油
或者选择多个过孔，按F11调出PCB Inspector批量修改

注意事项：

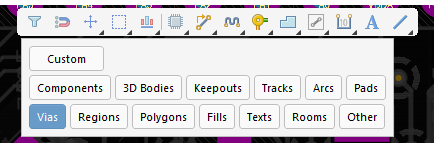

• 批量选择时筛选器使用只选中Vias
• 混合盖油板需区分TOP/BOTTOM设置


方法2：设计规则批处理

适用场景：新建设计/全板统一设置

分步指南：

1.设计 → 规则→ Mask → Solder Mask Expansion
2. 新建规则命名为"via_mask"
3. 条件设置：
   Where The Object Matches → Custom Query
   isvia
4. 勾选盖油（Tent Vias）选项

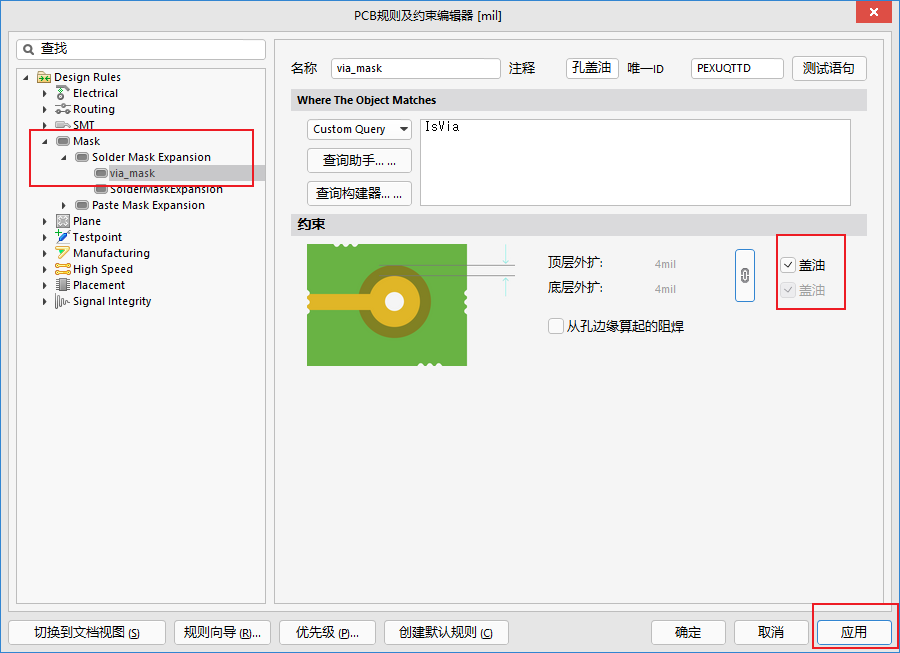

规则设置界面（D–>R）

三、方案对比矩阵

评估维度	属性设置法	规则批处理法
操作效率	⭐⭐	⭐⭐⭐⭐⭐
设计复用性	不可继承	规则库可复用
特殊需求适应性	支持双面差异化	全局统一
错误风险	漏选风险高	规则错误影响全局

四、工程验证流程

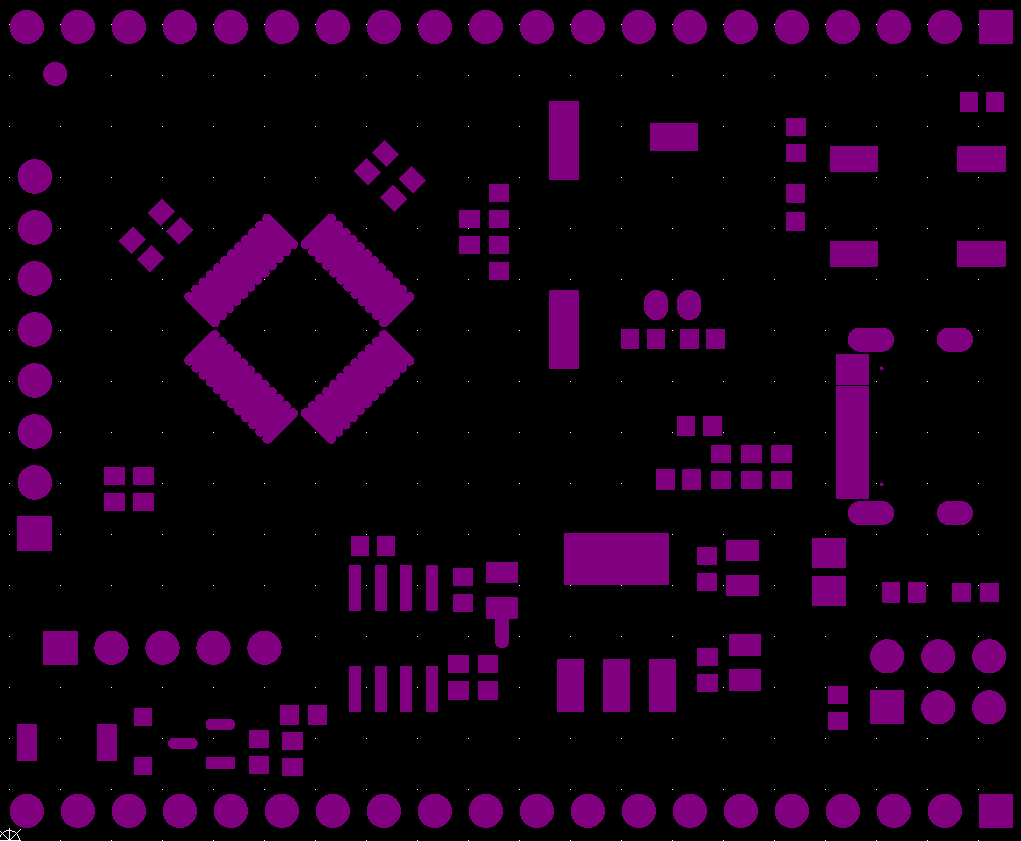

1. 2D模式阻焊层查看(切换到阻焊层顶/底Solder)

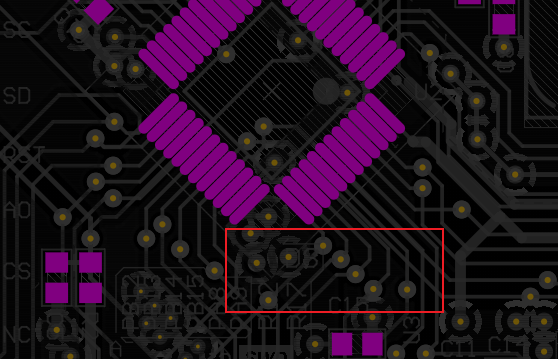

2. 3D视图检查(数字键3)，过孔位置不露铜

3. Gerber生成验证，过孔位置没有Solder元素
   重点关注GTS(Top Solder)/GBS(Bottom Solder)层
