在RS485和CAN电路设计中，经常要考虑“静电和浪涌保护”，怎么选择TVS管，很少有人讲解。

1、先了解TVS管

TVS管有单向管和双向管，通常后缀为CA的是双向TVS管，只有字母A的是单向TVS管。见下图：

由上图可知，TVS管的反向工作电压和击穿电压很接近。当击穿后，它两端的电压为钳位电压。上图告诉我们，钳位电压将近是击穿电压的2倍。因此如果靠近元件连接，TVS管击穿后，芯片也就烧了，起不到保护作用，所以要远离芯片接线。



 2、TVS选择依据是什么

TVS管选择应根据保护对象的引脚，其最大耐压去选择，不是根据芯片的额定工作电压去选择。很多人在设计中，根据芯片额定电压去选择，是错误的。

下图是CAN收发器引脚耐压范围，见红线方框：

 下图是RS485收发器引脚耐压范围，见红线方框：

 根据上述参数，以及芯片的额定工作电压5V，我们选择TVS管的反向工作电压为5.8V或6.0V，都是可以的。能否选择10V电压，原理上是可以的，但不建议这么做。尽量选择接近芯片的工作电压，但也不能太接近，因为电源电压跳动到500mV也是有的。所以5V电压，选择比（5V+0.5V）大较为安全。

主要是保护引脚，其次才是是电源。TVS根据引脚输出电压去选择，要比该电压大，但不要超过规定的最大值就可以了。在5V电压电路中，选择5.8V和6V的TVS比较多见。

3、电路设计

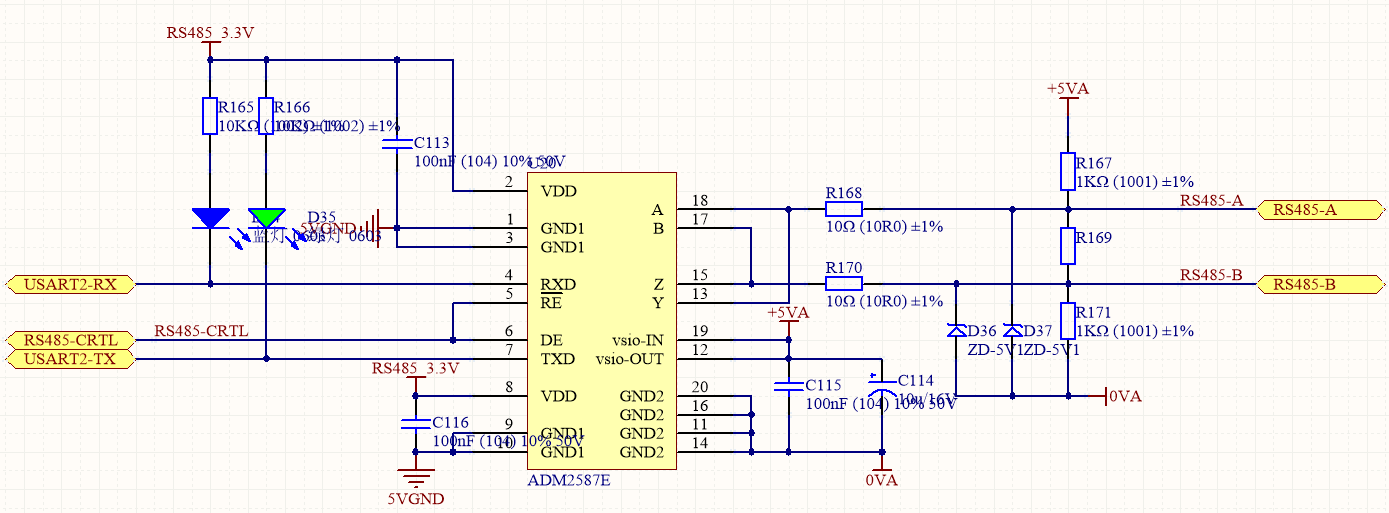

这张图的TVS管连接正确。

这个图的TVS靠近芯片，不是很好。
