Docker 网络

Docker 网络的底层是Linux的Network Namespace。所以需要先了解Network Namespace。

Network Namespace

Network Namespace 是Linux用于实现网络虚拟化的重要功能，他能创建多个隔离的网络空间，每个独立网络空间内的防火墙、网卡、路由表、邻居表、协议栈都是独立的。

不管是虚拟机还是容器，当运行在独立的命名空间时，就像是一台独立的主机一样。

现在的需求是：创建2个Network Namespace，然后连通他们。

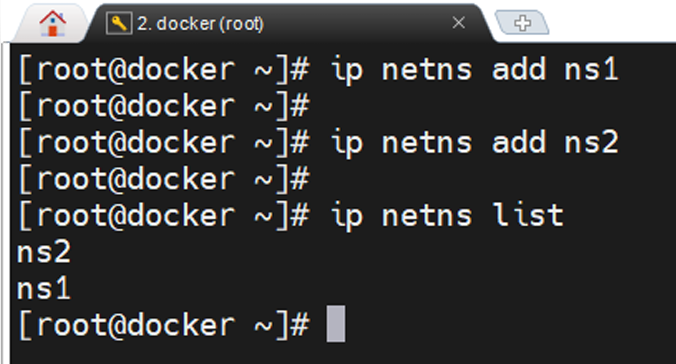

创建2个命名空间

创建网络接口veth pair

如果要让两个命名空间连通，需要用到虚拟设备接口技术veth pair。该技术需要一对网络接口分别置于两个命名空间中。

下面命令用来创建一对网络接口veth-ns1 和 veth-ns2

ip link add veth-ns1 type veth peer name veth-ns2

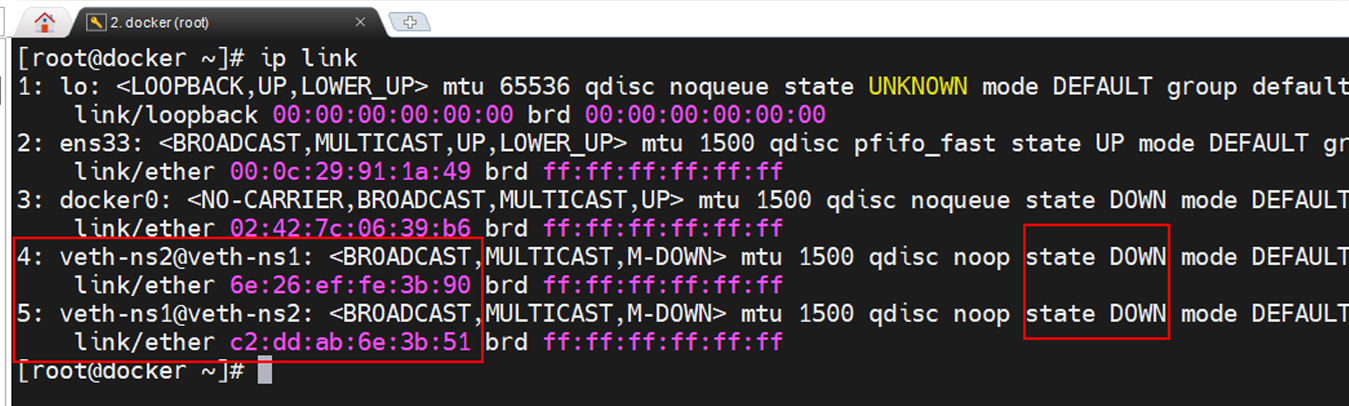

此时通过ip link 查看当前网络地址情况，看到新增了两个胡同的veth pair,他们都有MAC地址，但是状态都是DOWN，都没有IP。

命名空间添加veth接口

通过ip link set 命令，将刚才两个接口分配给两个命名空间

ip link set veth-ns1 netns ns1
ip link set veth-ns2 netns ns2

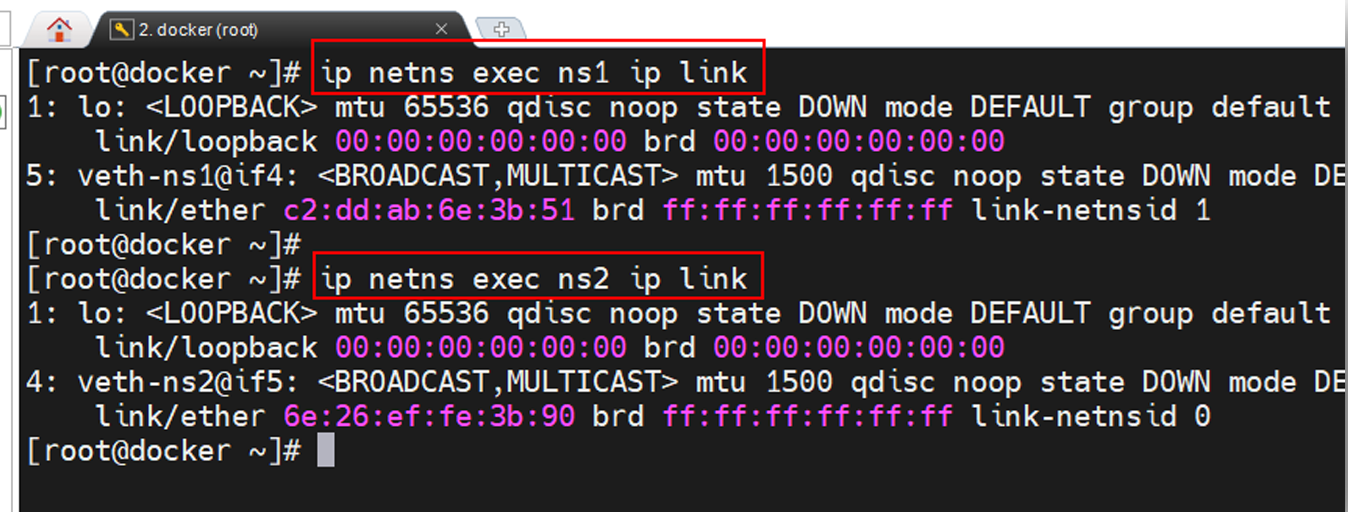

此时分别在两个命名空间中执行 ip link 命令，可以看到他们都新增了网络接口

为veth 接口分配IP

通过ip netns exec命令，为每个命名空间添加IP

ip netns exec ns1 ip addr add 192.168.1.1/24 dev veth-ns1
ip netns exec ns2 ip addr add 192.168.1.2/24 dev veth-ns2

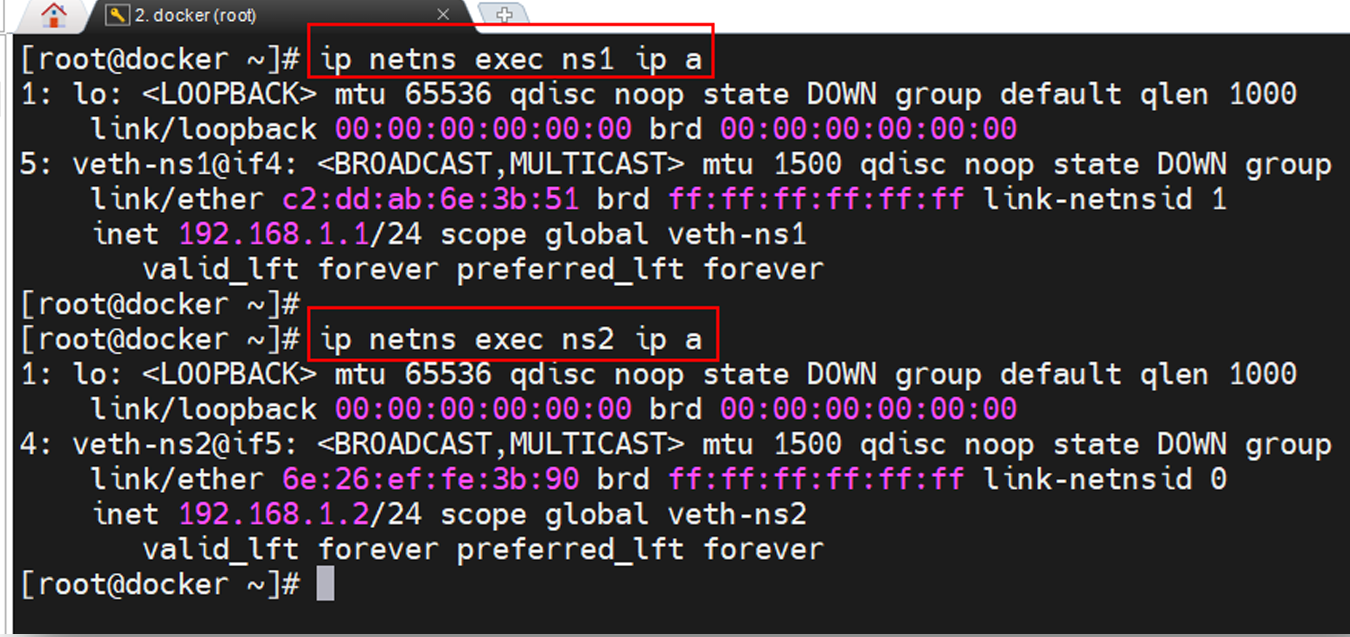

此时通过在ns1与ns2中运行ip a命令，可以看到接口都有ip了

启动veth接口

通过ip link set dev [接口] up 来启动指定的网络接口。

ip netns exec ns1 ip link set dev veth-ns1 up
ip netns exec ns2 ip link set dev veth-ns2 up

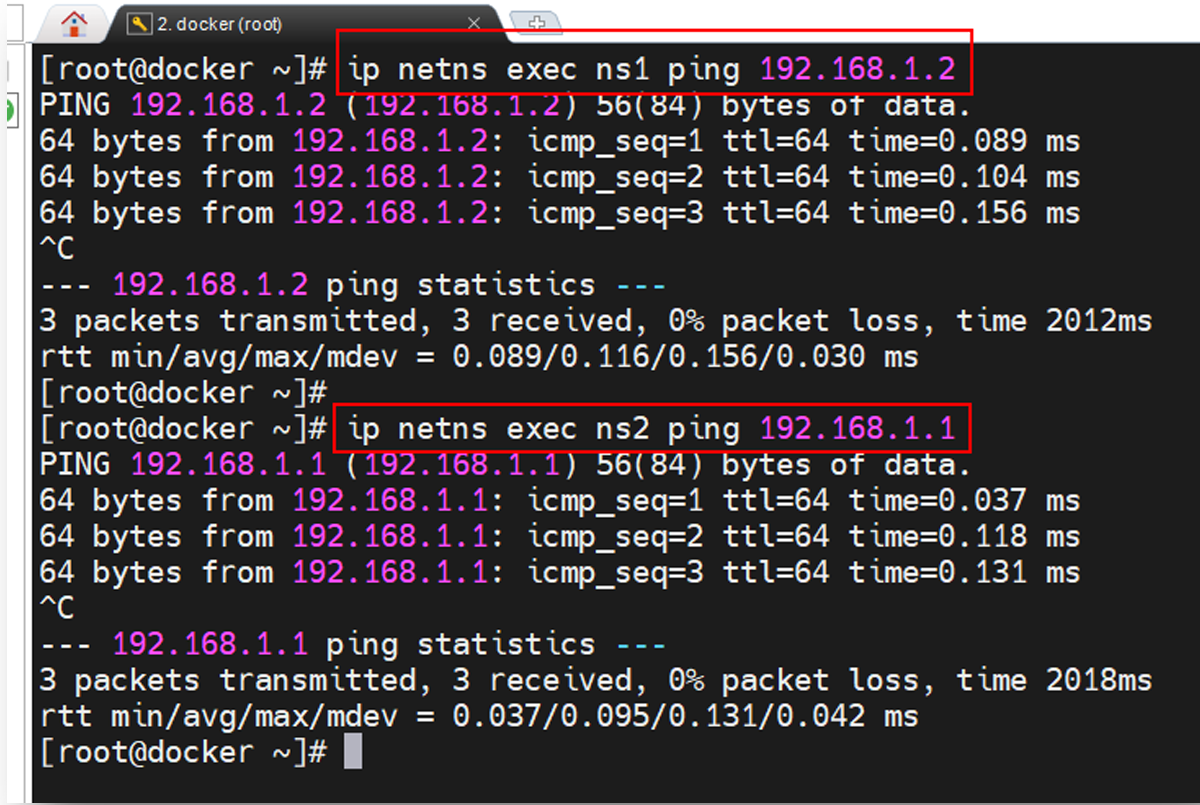

相互ping

CNM

docker网络架构由三部分组成：CNM、Libnetwork 与Driver。

CNM （Container Network Model，容器网络模型）：是一种网络连接的解决方案，是一种设计规范、设计标准，其规定了Docker网络的基础组成要素。

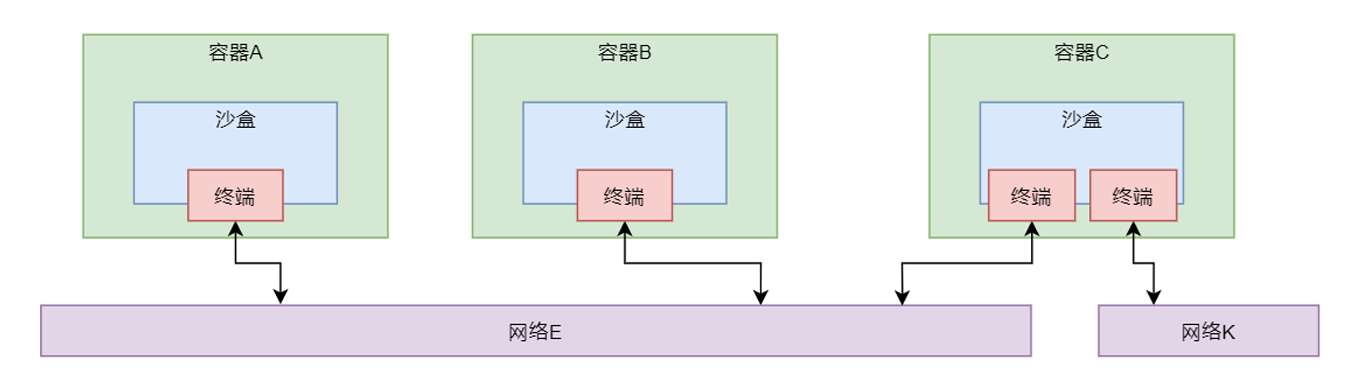

CNM中定义了三个基本要素：沙盒Sandbox，终端Endpoint 与网络Network。

• 沙盒：一个独立的网络栈，包括以太网接口、端口号、路由表、DNS配置等。LInux Network Namespace 是沙盒的标准实现。
• 终端：虚拟网络接口，负责创建连接，即将沙盒连接到网络上，一个终端只能接入一个网络。
• 网络：802.1d网桥的软件实现，是需要交互的终端的集合。

Libnetwork

Libnetwork 是开源的、go语言编写、跨平台的CNM的标准实现。

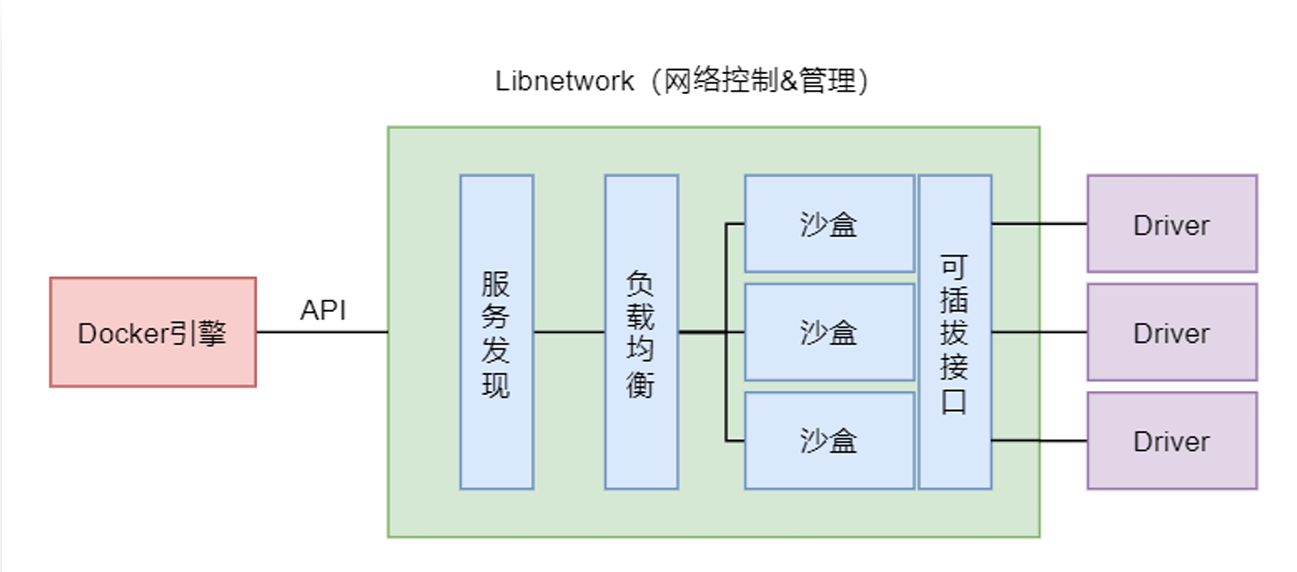

Libnetwork 除了实现CNM的三个组件，还实现了本地服务发现、容器负载均衡、网络控制层与管理层功能。

Driver

不同的网络类型对应不同的底层Driver，这些Driver负责在主机上真正实现需要的网络功能，例如创建veth pair 设备等。

无论哪种网络类型。工作方式都是类似的。

1. 调用Docker 引擎的API 发出请求

2. Libnetwork 做出框架性处理

3. 将请求转发给对应的Driver。

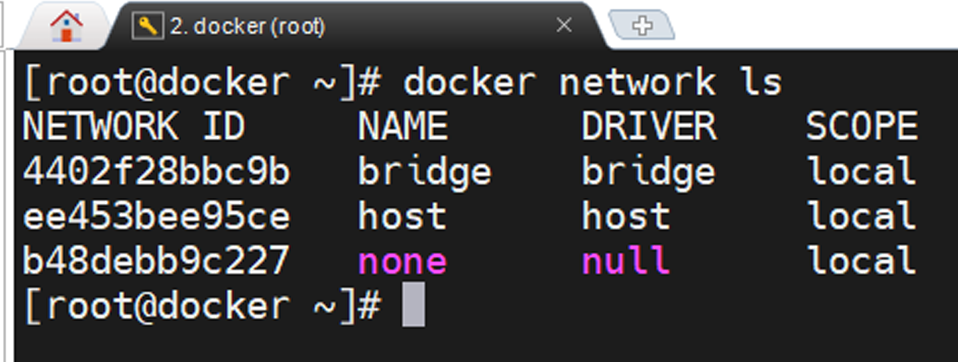

通过docker network ls 命令可以查看当前主机所连接的网络及网络类型

bridge 网络

bridge 网络 也称单机桥接网络，是Docker 默认的网络模式。该模式只能存在单个Docker主机上，只能连接所在Docker主机上的容器。

docker0网桥

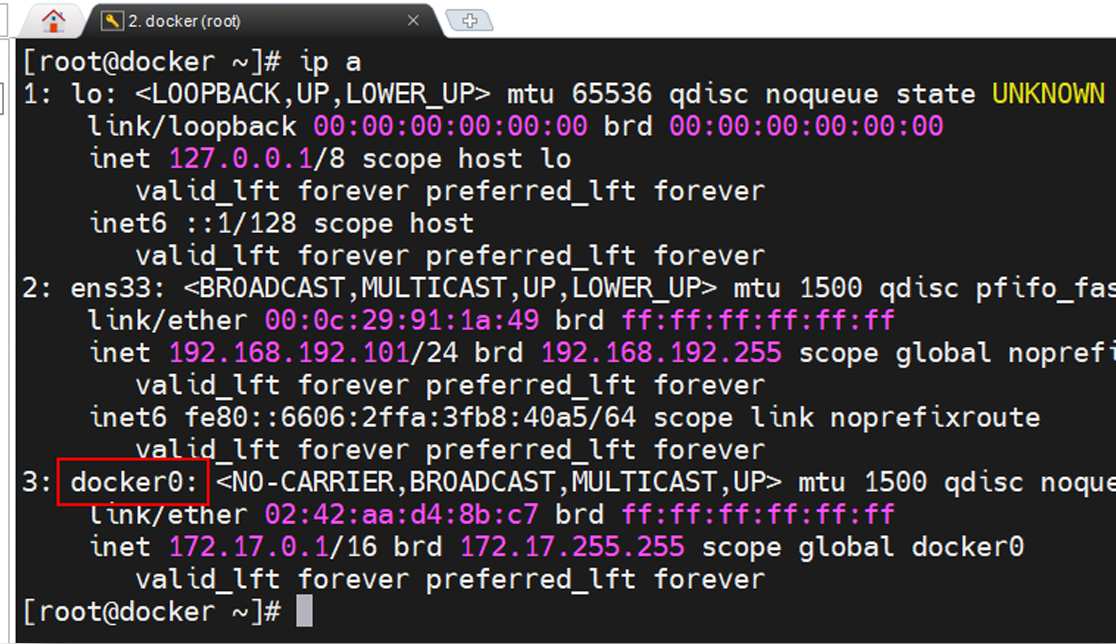

bridge网络 模式中有个默认的虚拟网桥docker0，通过ip a 或者ifconfig 命令可以查看

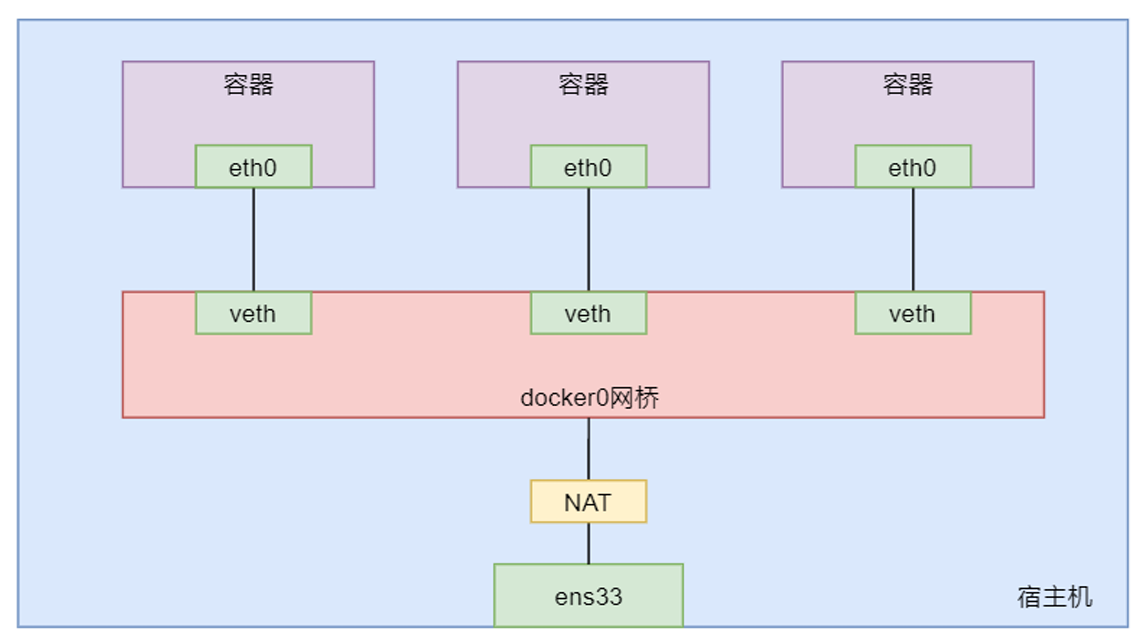

docker0网桥的工作原理

在Linux主机上，Docker 的bridge 网络在创建时会创建一个默认网桥docker0。

容器和网桥通过veth pair 技术连接；

网桥与外网通过网络地址转换NAT技术连接，就是将通信的数据包中的内网地址转换为外网地址。

查看网络连接情况

通过 docker network inspect 命令查看当前bridge网络的连接情况。
