一款DAIC-CPU-IDRW H02A V1.2 双频全协议嵌入式读卡模块，以下是该模块的详细介绍与对比分析：

---

一、产品概述

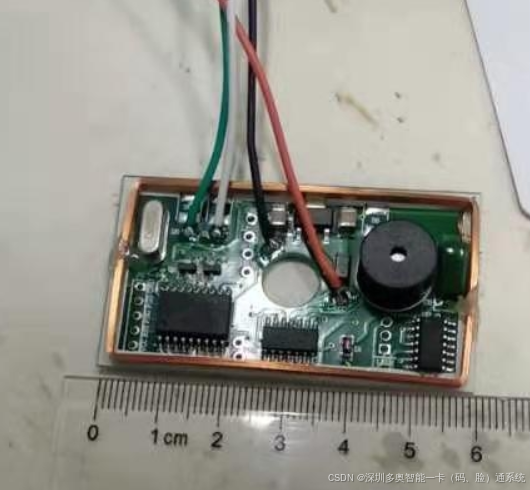

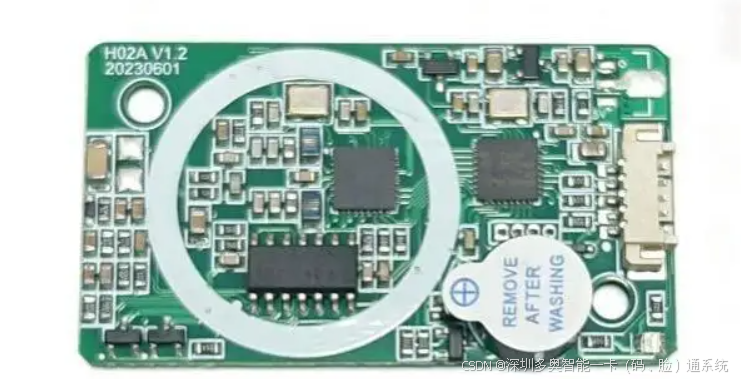

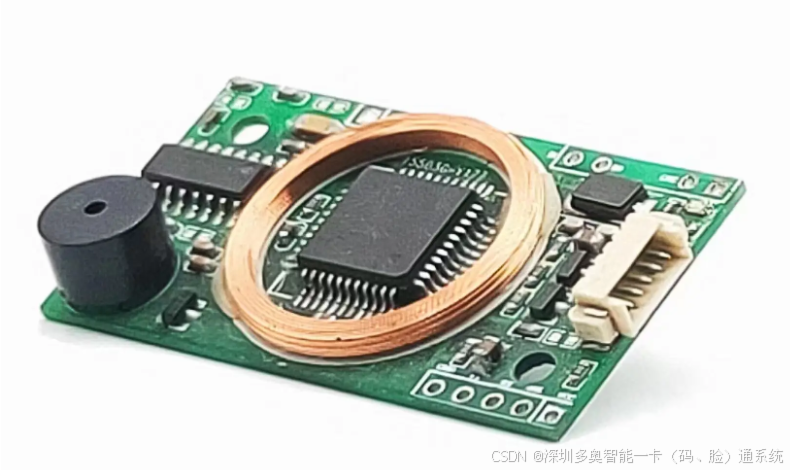

DAIC-CPU-IDRW H02A V1.2 是一款超微型双频全协议嵌入式读卡模块，专为嵌入式身份识别终端设计。模块集成高性能射频电路与板载天线，采用 48mm×28mm×5mm 超紧凑封装，支持从传统ID卡到高安全CPU卡的全卡片生态，单模块即可覆盖门禁、梯控、考勤、消费等全场景需求。

---

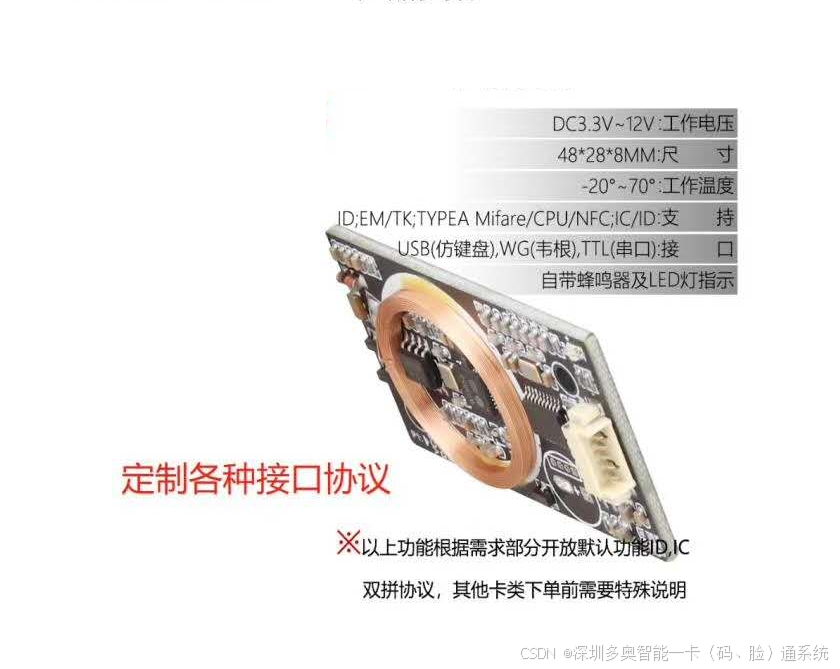

二、核心技术参数

参数项	规格值	备注
工作电压	DC 3.3V ~ 5V	宽电压适配，支持3.3V逻辑电平直接对接
工作电流	<60mA	建议电源余量>100mA
工作频率	13.56MHz + 125KHz	双频并行工作
支持协议	ISO14443A/B/C	覆盖主流非接触式IC卡标准
通讯接口	Wiegand（标配）/ UART（TTL）	可选配USB、RS-485等
产品尺寸	48mm(长) × 28mm(宽) × 5mm(厚)	含板载天线，方便嵌入
工作温度	-20℃ ~ +70℃	工业级宽温设计
状态指示	蜂鸣器 + 双色LED	刷卡声光提示

---

三、读卡性能

卡片类型	工作频率	读卡距离	说明
EM4100/TK4100 ID卡	125KHz	>5cm	只读型低频ID卡
M1 IC卡（S50/S70）	13.56MHz	>3cm	支持读写操作
CPU卡（FM1208等）	13.56MHz	>3cm	高安全等级智能卡
二代身份证（序列号）	13.56MHz	>2-3cm	读取UID序列号

---

四、接口定义

Wiegand接口

引脚	定义	说明
VCC	电源正极	DC 3.3V~5V
D1	Wiegand DATA1	数据输出
D0	Wiegand DATA0	数据输出
GND	电源地	—
FOR	格式选择	默认26BIT，接GND输出34BIT

UART接口

引脚	定义	说明
VCC	电源正极	DC 3.3V~5V
RXD	接收数据	TTL电平
TXD	发送数据	TTL电平
GND	电源地	—

---

五、支持卡片类型详解

高频卡（13.56MHz）

• Mifare系列：S50/S70/UltraLight/UltraLight C/DESFire

• CPU卡：符合ISO14443-4标准的Type A/B CPU卡（FM1208、SHC1108等）

• 二代身份证：读取UID序列号

• NFC标签：NTAG213/215/216等

低频卡（125KHz）

• EM系列：EM4100/EM4200/TK4100等只读ID卡

• HID Prox：需特殊定制支持

---

六、应用场景

该模块适用于以下需要读卡功能的嵌入式设备：

应用领域	典型设备
门禁安防	门禁控制器、对讲系统、闸机
考勤管理	考勤机、电子班牌
梯控系统	电梯刷卡控制器
身份识别	人脸识别终端、工控机
消费支付	消费机、POS终端
打印设备	打印机刷卡授权
生物识别	指纹机配套读卡

---

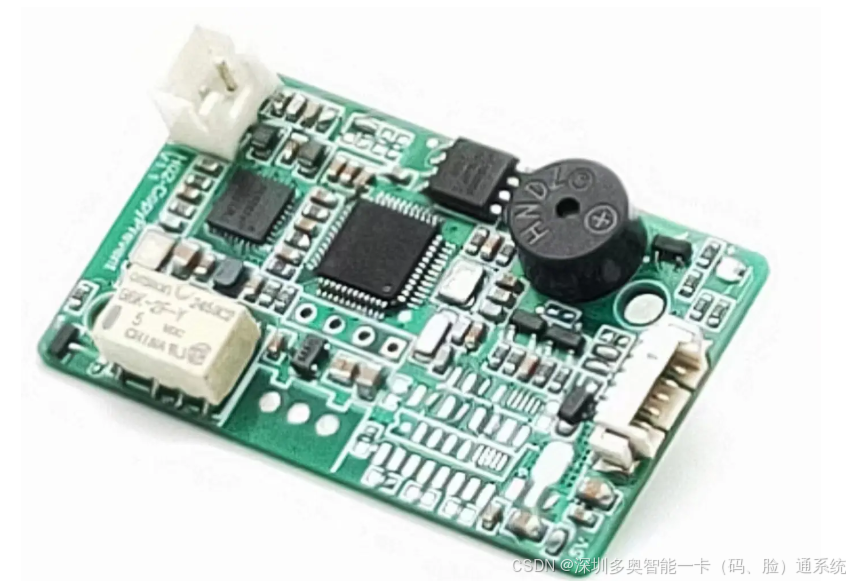

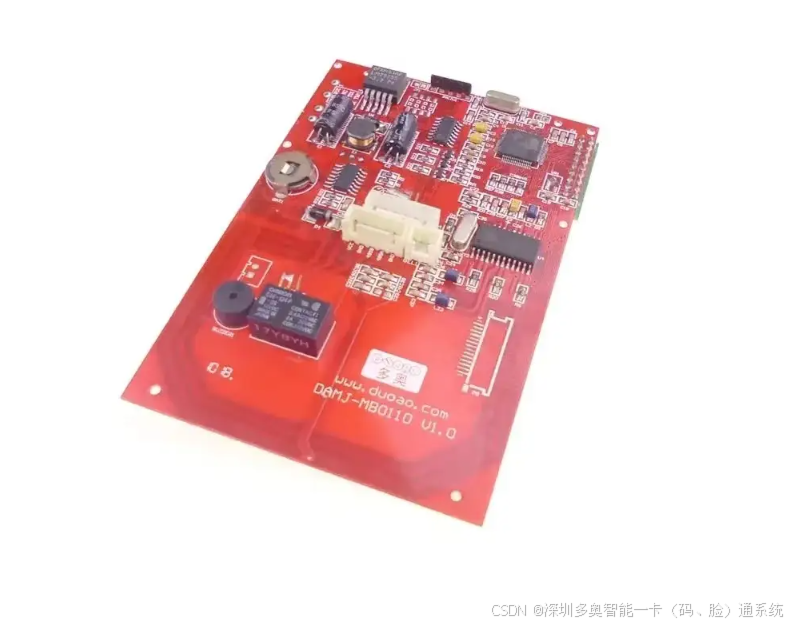

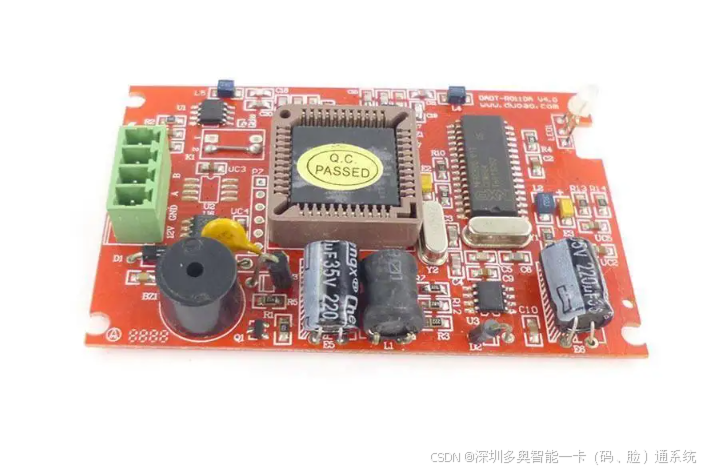

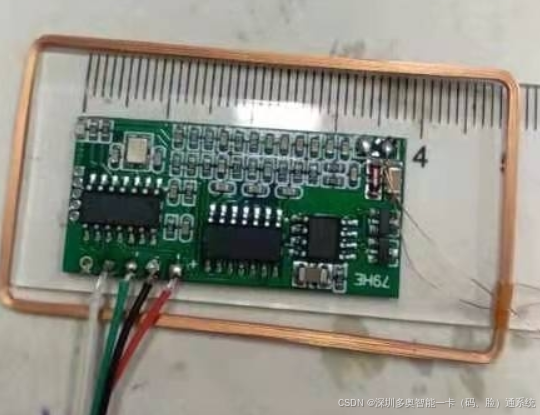

七、不同型号产品对比

型号/品牌	尺寸	读卡距离(ID/IC)	接口	特点
DAIC-CPU-IDRW H02A	48×28×5mm	>5cm / >3cm	Wiegand/UART	双频全协议，工业级
DAIC-CPU-RW	47×26×5mm	>8cm / >5cm	Wiegand/UART/USB	防复制CPU功能，文件夹读写定制
DAGM-CPU-RW	50×36mm	>5cm	TTL/RS232/RS485	国密版本可选
DAID-CPU-ICRW	60×90mm(内嵌)	0-10cm	232/485/韦根	多电压可选(5V/9V/12V/24V)

---

八、选型建议

plain

1. 确定卡片类型需求
   ├── 仅IC卡（M1/CPU/身份证） → 选择13.56MHz标准版
   ├── 仅ID卡（EM卡） → 选择125KHz低频版
   └── 两者都需要 → 选择双频版本（125KHz+13.56MHz）

2. 确定主控接口
   ├── 连接门禁/梯控控制器 → Wiegand接口
   ├── 连接单片机/嵌入式主板 → TTL/UART接口
   ├── 连接工业PLC/远距离传输 → RS485接口
   └── 连接电脑/收银机 → USB HID免驱接口

3. 安装注意事项
   ├── 严禁完全嵌入金属腔体（会屏蔽射频信号）
   ├── 金属面板需为天线区域开孔≥40×25mm
   ├── 模块背面与金属表面保持≥5mm间距
   └── 远离扬声器、电机、4G/WiFi天线>3cm

---

九、总结

DAIC-CPU-IDRW H02A V1.2 模块通过"单模块覆盖双频全协议"的设计理念，解决了嵌入式身份识别终端开发中多卡兼容、接口适配、空间受限等核心痛点。其 48×28×5mm 的超小尺寸、3.3V~5V宽电压 设计以及 -20℃~+70℃工业级宽温 特性，使其成为构建新一代智能门禁、梯控、访客系统的理想射频前端解决方案。支持OEM定制，可根据具体需求进行协议裁剪、安全加密等功能扩展。
