1.0 Introduction

（本文版权归作者所有，任何形式的转载都请注明出处）

UCIe 协议适用范围： 用于芯片封装内部的 Die 间互联（D2D），而非跨 Chip 互联。

Note：

• Die 间互联的需求，来源于大芯片在良率和成本上的挑战，而衍生出的多 Die 封装。
• 传统 UCIe 场景是 Chip 封装内部 Die 间互联，可以通过集成 IO Die 提供的 PCIe/CXL/DDR 引脚或通过 Retimer 将 Chip 内互联场景扩展为跨 Chip 互联场景，延伸到 Rack/Pod 级别的互联。

Feature：

1. 支持多种协议： 除了支持 PCIe、CXL 之外，还支持自定义协议（Streaming、Raw Format），Raw Format 模式下，payload 由协议层填充，D2D 仅透传，不添加 Header 和 CRC 校验；Streaming 模式下，可以选择由 D2D 添加 Header、CRC 校验以及 Retry 等，其余 payload 可由协议层填充。

Note：

• 自定义协议的典型应用场景，比如厂商私有的缓存一致性协议、AI 加速器数据流、DSP 音视频数据流、FPGA 加速器与 SoC 之间的自定义互联接口等。

2. 支持 UDA（UCIe DFx Architecture）： 对基于 UCIe 架构的芯片提供 DFT、Debug、Pre-bond Test等调测手段。
3. 支持多种封装技术： 支持2D、2.5D、3D 封装，2D >> 2.5D >> 3D 覆盖了从最低成本到最佳性能的互联。
4. 可选择 UCIe 替代传统 SERDES： UCIe Adapter + PHY 替代 PCIe SERDES PHY、PCIe/CXL LogPHY 以及 Link level Retry，提升功耗和性能表现。

Note：

• 也支持集成独⽴的 SERDES、收发器 Tile（如以太⽹控制器），这种 Tile 本⾝已有完整的协议栈和可靠性机制，不需要 UCIe Adapter 提供额外的 CRC、Retry 保护。

5. 支持通过 UCIe Retimer 扩展到 Off-Package 互联： 通过 UCIe Retimer，local UCIe Die 和 remote UCIe Die 可以实现端到端互联，传输媒介可以是电线、光纤等，传输的仍是 UCIe 格式 Flit。

Note：

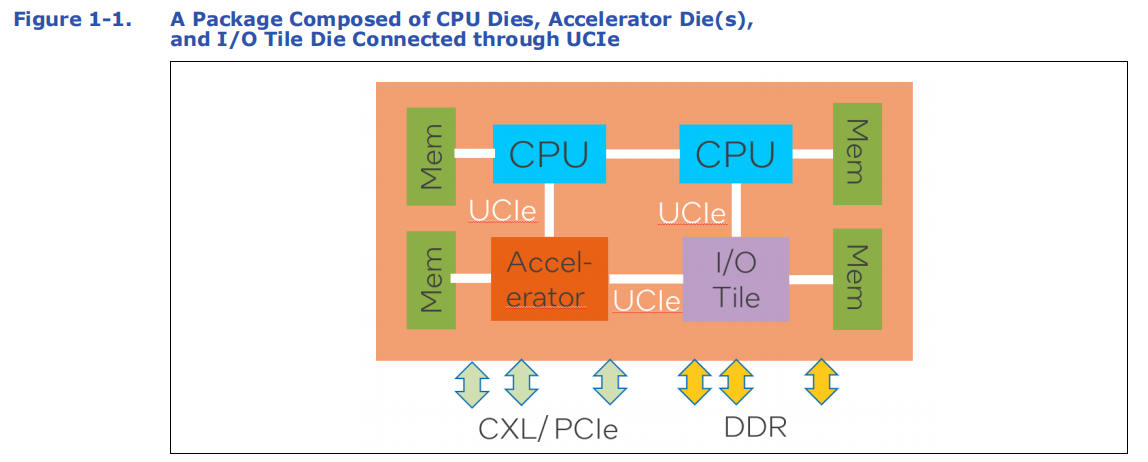

• 如 Fig 1-1 所示，展示了由 UCIe 连接的 CPU Die、加速器 Die 和 I/O Die。包括：（1）CPU Die 和 CPU Die 通过 UCIe 直连；（2）加速器或 I/O Die 通过基于 UCIe 的 CXL 事务连接到 CPU Die，其中 CXL.io、CXL.cache、CXL.mem 共用一条 UCIe 链路；（3）I/O Die 可以起到桥接作用，充当内部 UCIe 与外部标准 PCIe/CXL SERDES 接口协议的桥。

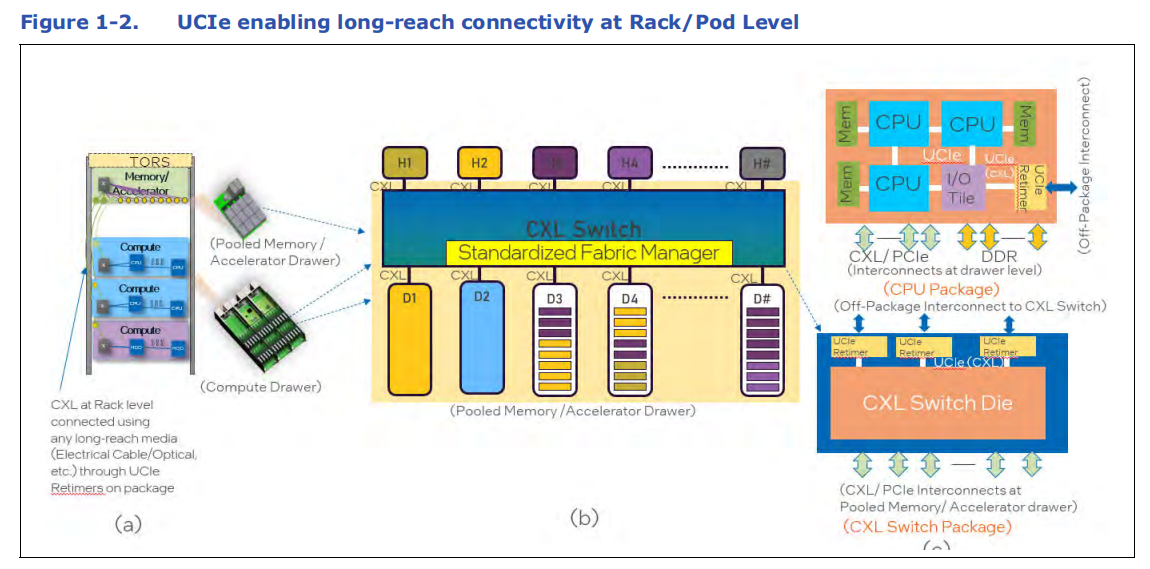

• 如 Fig 1-2 所示，展示了使用 CXL 协议的 Rack/Pod 级别的互联拓扑结构。这些加速器、存储、CPU 或 GPU 等或主或从的设备，可以放在一个或多个 drawer 中，这些 drawer 通过 CXL Switch 互联。其中，CXL Switch Die 和 UCIe Retimer 也通过 UCIe 互联。

1.1 UCIe Components（ UCIe 组件）

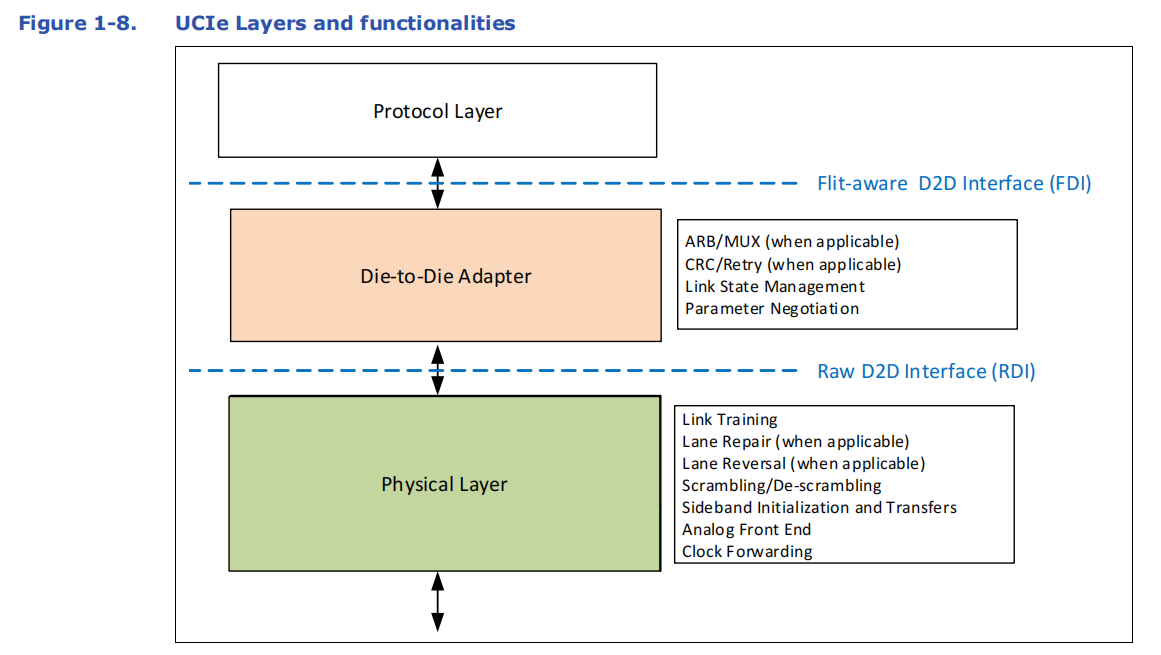

  如 Fig 1-8 所示，UCIe 是分层协议：协议层 ---- D2D Adapter ---- 物理层。

Note：

• 除非特殊说明，timeout 值允许在规定值的 -0%/+50% 容错范围。复位后，所有 timeout 计数必须设为规定值。

1.1.1 Protocol Layer（协议层）

  UCIe 支持以下协议以实现不同的应用：

• PCIe 协议。
• CXL 协议（不支持 RCD/RCH/eRCD/eRCH）。
• Streaming 协议：“空白”协议模式，通过 UCIe 传输用户自定义协议。
• UCIe 管理传输协议（UCIe Management Transport protocol）：端到端的传输 Management Flit，属于 UCIe 原生协议，不需要经过 D2D Adapter 做协议转换，且可在任意媒介上（sideband 或 mainband）承载。

1.1.2 Die-to-Die (D2D) Adapter

  D2D Adapter 组件的职责有：

• 保证 UCIe 链路上的数据传输，需要保证 low-latency 、满足 timing。
• 传输 CXL 协议时，需要实现 ARB/MUX，负责 CXL.io/CXL.cache/CXL.mem 复用一条 UCIe 链路。
• 数据可靠性，即 CRC 校验 + Retry。
• 维护 Link-level state machine。
• 电源管理。

Note：

• 当 BER > 1E-27 时，意味着 bit error 不是小概率事件，所以需要实现 CRC + Retry 来兜底。BER = 1E-27 表示每传输 10^27 bit 才出现一次 bit error，实现 CRC + Retry 的代价远高于收益。显然，当速率提高或传输环境恶化，误码率会随之提升。

配置	带宽（无损）	BER	错误出现时间	CRC + Retry 必要性？
8 GT/s × 16 Lane	0.128 × 10¹² bps	1E-27	约每 2.5 亿年	No
64 GT/s × 64 Lane	4.096 × 10¹² bps	1E-12	约每 0.24 秒	Yes

1.1.3 Physical Layer（物理层）

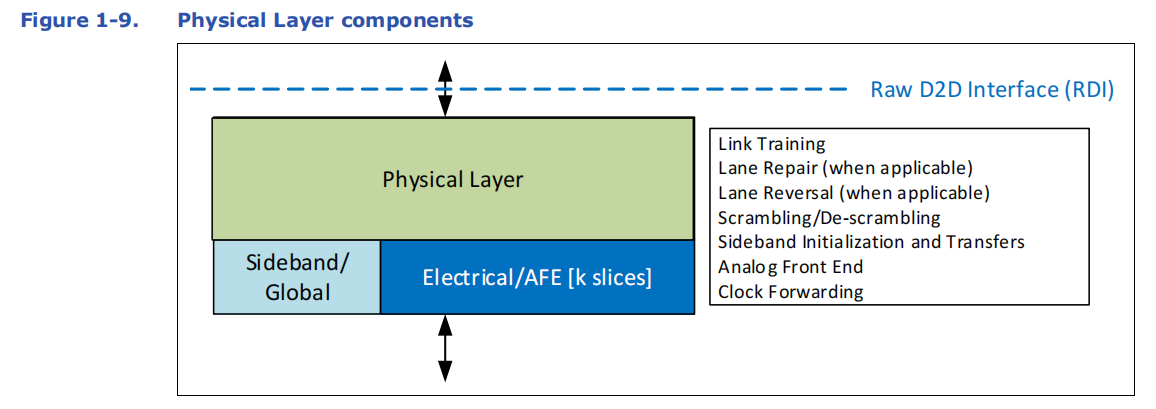

  如 Fig 1-9 所示，物理层包括 3 个子组件：PHY Logic、Sideband 以及 AFE。其中，AFE 设计的基本粒度称为 Module，Module 为多条 Lane 聚为一组。为满足带宽扩展需求，数据可以在多个 Module 上传输。

Note：

• 每种封装下，每个 Module 的 Lane 条数在第 4 章中做出规定。

  UCIe 的物理链路由两种链接组成：

链接类型	Sideband	Mainband
引脚	每个方向：1 * Clock + 1 * Data	每个 Module：1 * Clock + 1 * Valid + 1 * Track + N * Data Lane
冗余（先进封装）	每个方向：提供 1 对冗余 pin 用于修复	每个 Module：提供 4 个冗余 pin 用于修复
速率	固定 800 MHz	速率 4 ~ 64 GT/s 可变
电源	Always-on，辅助电源域	可休眠
用途	“Control Plane”：负责链路的建立、配置、管理和唤醒。	“Data Plane”：负责承载所有业务协议的数据 Flit。
特点	速率低，常在线，唤醒 Mainband	高带宽，按需休眠

Note：

• 对于先进封装，Mainband 数据 Lane 条数 N = 64 或 32；对于标准封装，N = 16 或 8。
• 标准封装不提供冗余 pin 用于修复，如果某条 Lane 发生故障，通过带宽降级处理。例如，原始带宽为 x16, 若 Lane 0~7 之一发生故障，就禁用上半区的所有 Lane，则带宽降级为 x8。

1.1.4 Interfaces（接⼝）

  UCIe 协议定义了两种接口：

• RDI（Raw D2D Interface）：物理层与 D2D Adapter 的接口，数据以 Byte Stream 形式传输。
• FDI（Flit-aware D2D Interface）：协议层与 D2D Adapter 的接口，数据被打包成 Flit 形式传输。

Note：

• 中间层 D2D Adapter 的作用之一，即负责 Flit 格式的打包/解包。数据在 RDI 以每条 Lane 每个 Frame 期间至少传递 1 Byte 的形式传输。

  UCIe 明确定义了各层之间两种接口规范，其目的有二：

• 便于各层使用不同厂商的 IP 做集成，缩短产品开发周期。
• 各厂商都基于相同的接口规范开发 IP，便于统一理解，按统一接口规则做验证。

1.2 UCIe Configurations（UCIe 配置）

1.2.1 Single Module Configuration（单 Module 配置）

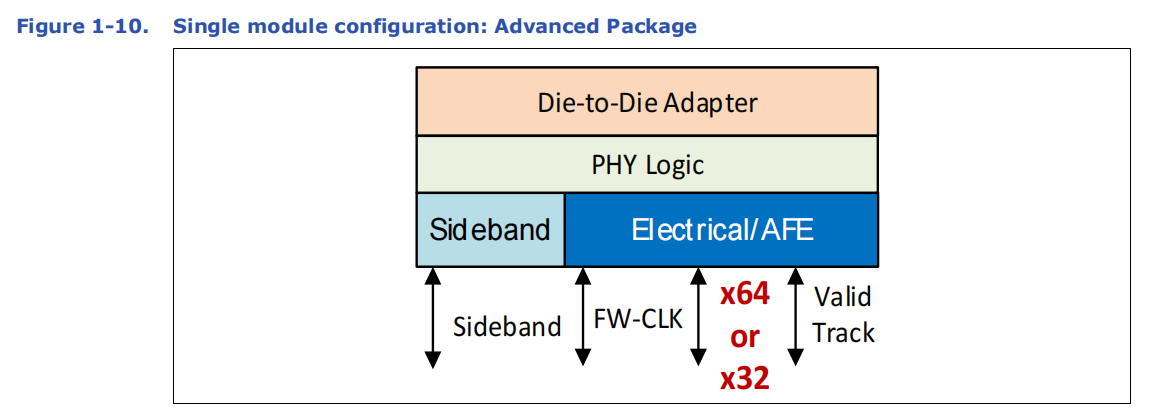

  如Fig 1-10 所示，为先进封装的单 Module 配置，数据接口为 x64 或 x32。若为标准封装，数据接口为 x16 或 x8。其中，x8 的标准封装只允许用单 Module 配置，由于 x8 模式的引脚数少，主要用于键合前测试（Pre-bond Test）。

Note：

• 每个单 Module 配置单独例化时，每个 Module 配一个 D2D Adapter，意味着这些 Module 完全独立，可以享有不同速率、带宽和协议。

1.2.2 Multi-module Configurations（多 Module 配置）

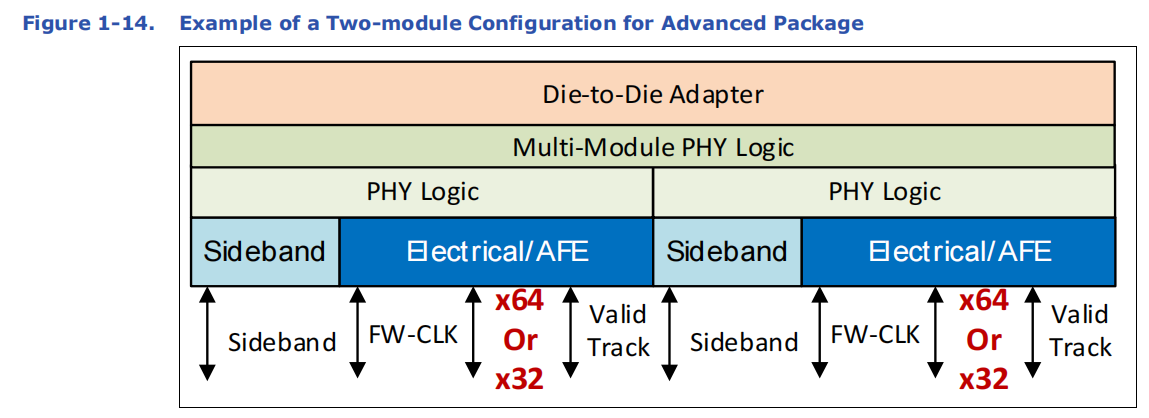

  如Fig 1-14 所示，为先进封装的多 Module 配置，本协议仅支持 2 或 4 Module 配置。多个 Module 共用一个 D2D Adapter，所有 Module 必须具有相同的速率、带宽和协议，则其聚合带宽为单个 Module 带宽的 2 或 4 倍。

  多 Module 配置还引入了 Multi-Module PHY Logic，负责将数据分发给多个 Module，同时对上层 D2D Adapter 呈现为统一的 RDI 接口。

1.2.3 Sideband-only Configurations（仅 Sideband 配置）

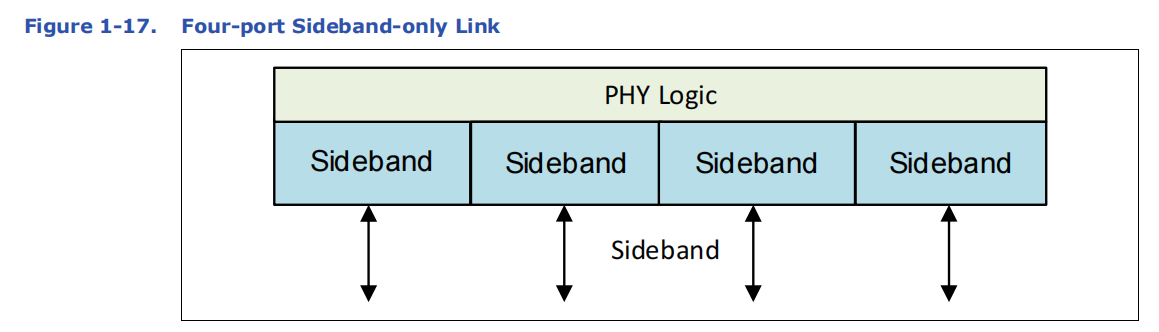

  如Fig 1-17 所示，为 4 路 Sideband 场景。没有 Mainband，即没有高带宽的需求，意味着仅用于测试、管理以及访问寄存器等场景。只支持标准封装，只支持 1、2 或 4 路聚合。

1.3 UCIe Retimers

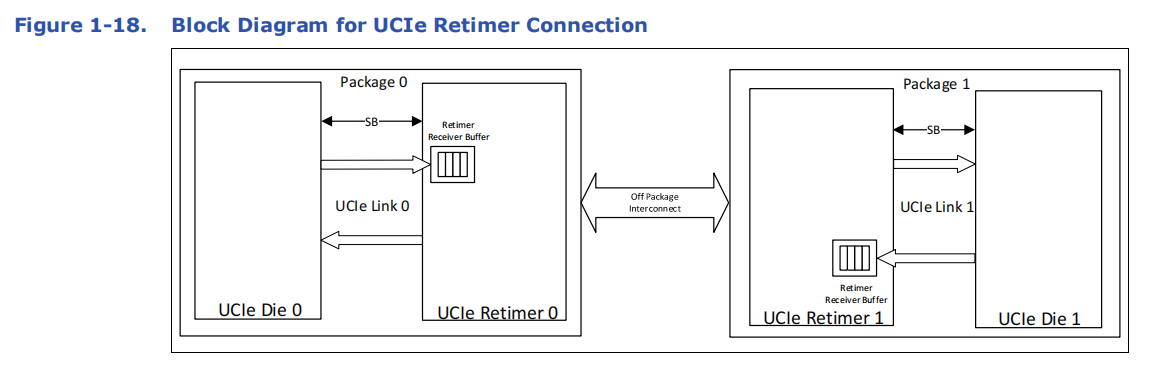

  如Fig 1-18 所示，给出了一个 Off-Package 互联结构，UCIe Die 0 通过 UCIe Link 0 与 UCIe Retimer 0 互联，两边 UCIe Retimer 通过电线或光纤实现远程互联。

  UCIe Retimer 的责任包括：

1. 可靠性保证（可选以下三种之一）
   • 可靠性由协议层保证，UCIe 链路使用 Raw Format，Retimer 最简单，只需要透传。
   • 可靠性由 Retimer 保证，UCIe 链路允许使用任意格式，Retimer 负责 FEC + CRC + Retry。其中，UCIe Link 0、UCIe Link 1 和 Off-Package Interconnect 三段链路需要独立的 Retry，即分别拥有独立的 ACK/NAK。
   • 可靠性由协议层和 Retimer 共同保证，复用协议层原生的 CRC + Retry，Retimer 提供 FEC。
2. 链路/协议参数协商
   • 通过 Retimer 协商，使两边 Package 参数一致。
   • 远程访问 timeout 概率高，Retimer 通过 “Stall” 响应避免不必要的 timeout，并有责任保证链路不会无限期 Stall。这里 “Stall” 的语义可以理解为“等一下，先不要超时”，无意义的超时比阻塞的代价更大。
3. 链路状态维护
   • 与远端 Retimer 协调链路状态机（Link State Machine，LSM）或 协调 RDI 链路状态，保证端到端操作的正确性。
4. 流控
   • 数据从 UCIe Die 发给 Retimer 的方向必须用 Credit 流控，Retimer Buffer 资源有限，不做流控会被撑爆。
   • 数据从 Retimer 发给 UCIe DIE 的方向不用流控。（？？？）
   • 每 256B 数据（1 个标准 Flit）消耗 1 个 Credit。
   • 若 RDI 离开 Active 状态，Credit 数量会被重置，所以需要丢弃或排空 Buffer，才能再次进入 Active。

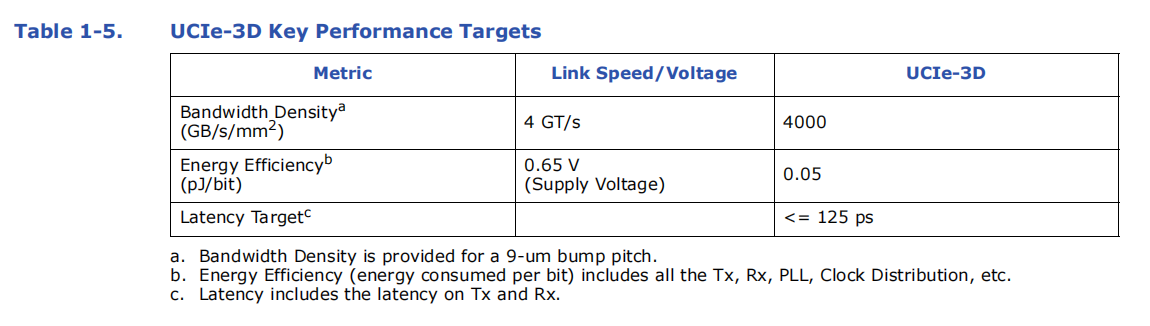

1.4 UCIe Key Performance Targets（UCIe 关键性能指标）

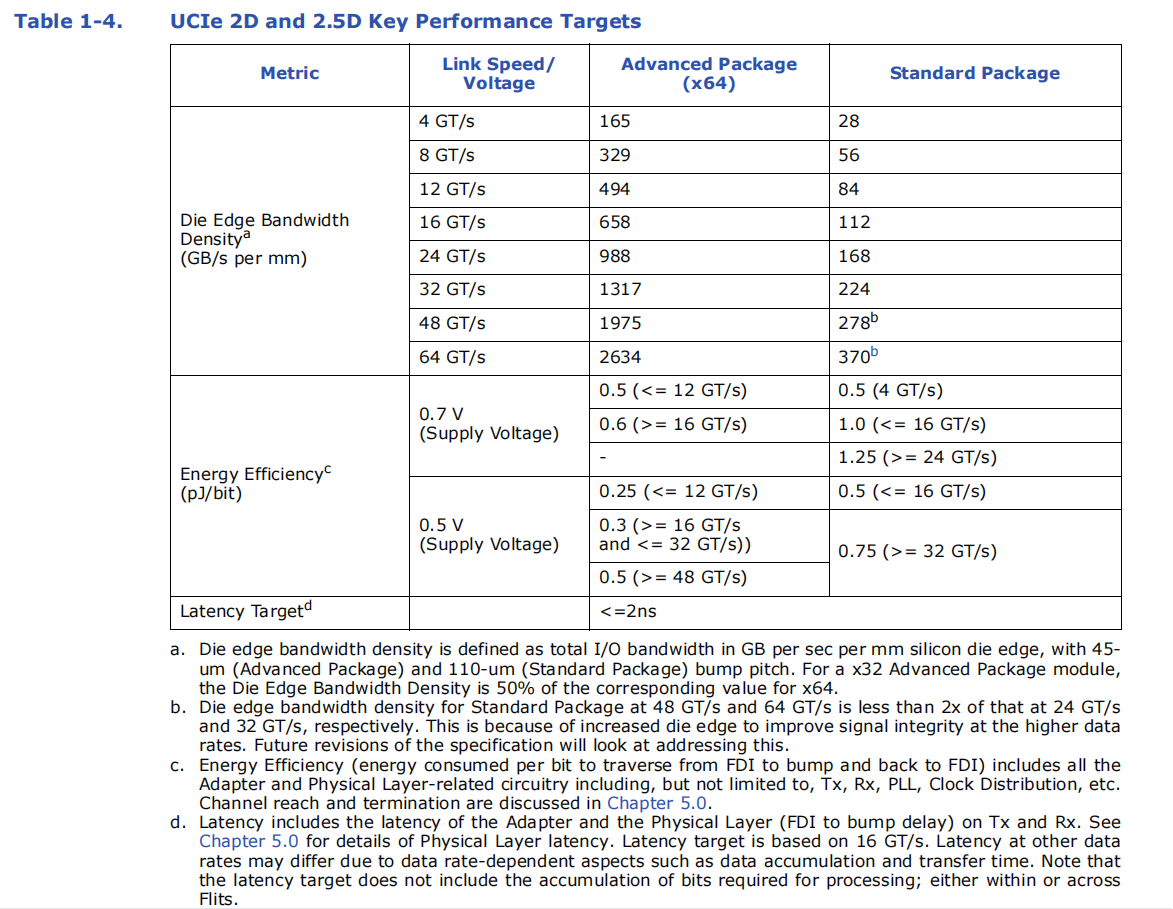

1.5 Interoperability

  两个 Die 能连接的前提是封装、协议、电压等互相兼容。

Note：

• 协议建议采用 0.85V 电压。

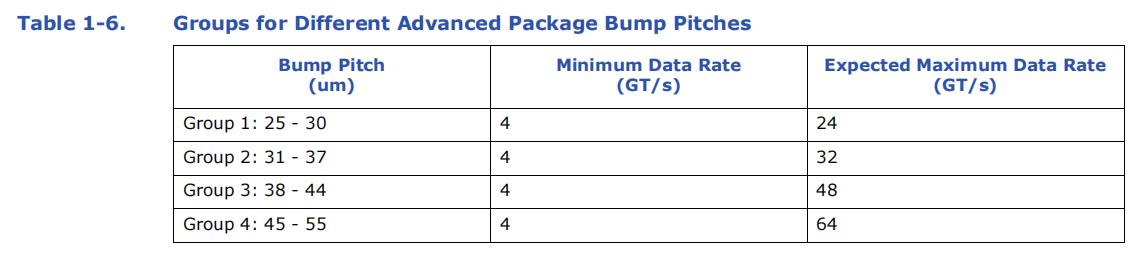

  更先进的工艺会使 Bump 间距缩小，对于较小的 Bump 间距，其功耗密度增加，供电和散热困难，协议建议主动降低传输速率。Table 1-6 将先进封装下不同的 Bump 间距分成 4 组，只要符合物理规范（第 5 章），速率匹配，则 Group 内或跨 Group 的互操作性可以保证。

  对于标准封装，尤其是速率一高一低的两个 Die 拼接（如 64GT/s 和 32GT/s），需要留好足够的 Die 间距。为保障信号完整性，留给高速的 Lane 足够的走线间距。
