一、产品背景

在电动车（84V电池系统）、卡车（24V系统含高压抛负载）、工业110V直流母线以及光伏发电等应用中，输入电压往往高达80V以上，甚至接近150V。普通降压芯片耐压不足（如60V或100V），需要外置高压MOS或采用两级变换，导致电路复杂、成本增加。Hi9103B是聚能芯半导体Hi910X系列中耐压最高的内置MOS型号，采用ESOP8封装，输入电压高达150V，内置功率MOS峰值电流能力达1.5A，同时支持恒压恒流和线损补偿，是超高输入电压、中小功率降压应用的理想之选。

二、硬件兼容性

Hi9103B采用ESOP8封装，底部有散热盘（EP）。引脚定义为：1脚和EP为Drain（内置MOS漏极），2脚VDD（供电输入），4脚FB（输出电压采样），5脚GND，8脚CS（电流检测），3、6、7脚为NC（悬空）。该引脚排列与Hi9101、Hi9102完全相同（均为Drain、VDD、NC、FB、GND、NC、NC、CS），因此三者可以直接替换（需注意输出电流和耐压差异）。但与常见ESOP8降压芯片（如MP1584、TPS5430等）不同，不能直接替换。建议用户根据Hi9103B的典型应用电路重新设计，或直接替换同系列其他型号。

三、性能优势

相比传统高压降压方案或其他同类芯片，Hi9103B具有以下显著优势。

第一，150V超高输入耐压。这是Hi910X系列中耐压最高的型号，支持8V至150V输入（极限耐压150V）。可直接用于84V电动车电池系统（充满约94.5V）、110V工业直流母线（实际90V-130V）、太阳能板串联输出（开路电压约120V）以及卡车抛负载保护场景。150V耐压提供了充足安全裕量，无需额外钳位电路。

第二，内置功率MOS，峰值电流1.5A。芯片内部集成了耐压150V的NMOS，峰值输出电流能力1.5A。考虑到高压开关损耗，建议持续输出电流在1.0A-1.2A范围内（典型应用如12V/1A、5V/1.2A）。内置MOS省去了外置高压MOS管和驱动电阻，外围元件极少，适合小体积模块。

第三，恒压恒流双模式，精度高。输出电压通过FB分压电阻设置，基准电压VFB典型值1.16V（范围1.125-1.195V），恒压精度≤±3%。输出电流通过CS对地检流电阻设置，基准电压VREF典型值200mV（范围190-210mV），过流点精度≤±5%。恒压恒流功能完美适配电池充电和LED恒流驱动。

第四，可设置线损补偿。芯片内部从FB引脚流出典型5μA的下拉电流，当反馈分压电阻总阻值较大时，该电流会在上拉电阻上产生附加压降，主动提高输出电压以补偿长线压降（例如充电线缆产生的压降）。补偿量可通过调整分压电阻值设定，特别适合充电器开发。

第五，高效率与轻载降频。固定开关频率150kHz，轻载时自动降低频率以减少开关损耗，满载效率>96%。采用PWM峰值电流模式，响应速度快，线性调整率和负载调整率优异。

第六，完善的保护功能。集成软启动、逐周期限流保护（限流电压400mV）、输出短路保护（自动恢复）、过温保护（典型142℃关断）。系统可靠性高。

第七，低待机功耗与内置LDO。启动电流仅10μA，工作电流典型1mA。内部集成40V LDO，VDD电压范围6.5V-24V，只需启动电阻从输入取电，无需额外稳压电路。

四、关键参数验证

以下参数基于数据手册电气特性表（TA=25℃）。

输入供电：VDD电压范围6.5V至24V，启动电压典型6.2V，欠压保护3.5V。工作电流典型1mA，启动电流最小10μA。

恒压恒流：VFB基准典型1.16V（1.125-1.195V），VREF电流检测基准典型200mV（190-210mV），VCS限流电压典型400mV。线损补偿下拉电流典型5μA。

振荡器：开关频率典型150kHz（VIN=24V，VOUT=12V，IOUT=1A），最大占空比90%。

栅极驱动：内置MOS的驱动由芯片内部完成，上拉400mA，下拉600mA。

保护：过温保护关断温度典型142℃。

极限参数：VDD耐压-0.3~40V，CS与FB耐压-0.3~6V，Drain（内置MOS漏极）耐压-0.3~150V。存储温度-40~150℃，工作温度-40~125℃。

峰值电流能力1.5A（数据手册选型表标注），持续输出建议不超过1.2A，具体取决于散热条件和输入输出电压差。典型应用曲线中测试条件为输出2A（使用外置电阻Rcs=0.2R×3并联，等效66.7mΩ，对应3A限流？注意该测试针对Hi9100系列通用，Hi9103B实际应以1.5A为设计目标）。

五、使用注意事项

使用Hi9103B进行设计时，必须关注以下风险点与设计规则。

第一，输入电压范围。芯片最大耐压150V，建议输入电压不超过150V，并注意输入尖峰不应超过150V。在110V直流母线应用中（最高可能130V），裕量充足；在84V电动车系统中（充满约94.5V），非常安全。如果输入电压接近150V，建议在输入端并联TVS管（如SMBJ150A）进行钳位保护。

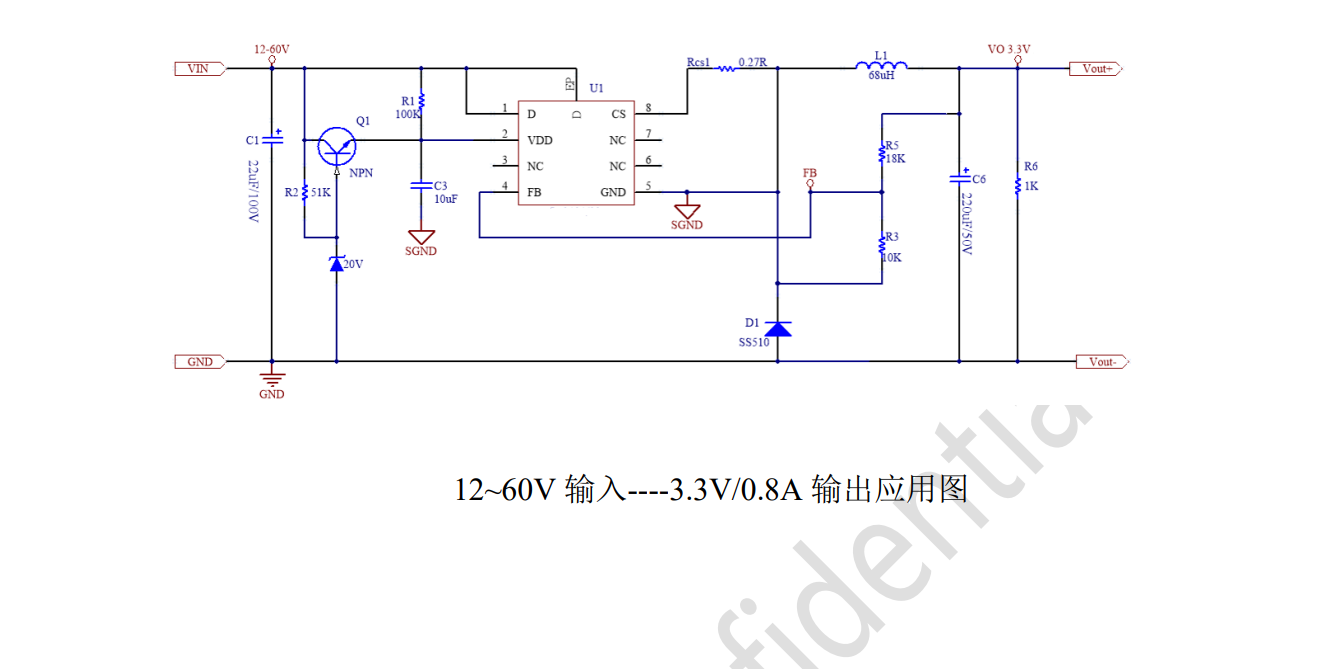

第二，输出电流能力。最大持续输出电流与输入输出电压差、散热条件强相关。高压差（如150V转5V）时，芯片内部MOS损耗较大，建议输出电流不超过0.8A；低压差（如48V转12V）时可输出1.2A。请根据实际温升测试确定。数据手册中给出12-60V输入转3.3V/0.8A的参考设计，表明0.8A是可靠值。

第三，启动电阻与VDD供电。上电时通过启动电阻R1（典型100kΩ，建议选用1206或更大封装以承受高压）对VDD电容充电。芯片启动后，由输出通过R2（典型22Ω）和D2（肖特基）给VDD供电，以降低R1功耗。注意：当输出电压高于24V时，不能直接连接，需要增大R2阻值或增加稳压管将VDD限制在24V以内。VDD旁路电容必须选用10μF以上陶瓷电容（耐压25V以上），并紧靠芯片VDD和GND引脚。

第四，电流采样电阻Rcs的选择。Rcs = 0.2V / Iout_max。例如需要1.2A输出，Rcs≈166mΩ（可用150mΩ或180mΩ）；需要1A输出，Rcs=200mΩ。检流电阻需选用低电感、高精度（1%）的合金电阻，额定功率满足I²R（1A/200mΩ时功耗0.2W，选用0.5W即可）。PCB布局必须采用开尔文连接：从电阻两端分别引线到CS和GND引脚，避免大电流路径产生附加压降。Rcs的GND端、芯片GND、VDD电容GND应单点连接。

第五，电感选择。电感典型值33μH-100μH，公式 L = (Vin-Vout)Vout10^6/(rIoutf*Vin)，其中r为电流纹波率，通常取0.3-0.4。电感饱和电流需大于峰值电流 Ipk = Iout*(1+r/2)。例如Vin=110V，Vout=12V，Iout=1A，f=150kHz，r=0.35，计算得L≈217μH（超出典型范围，可降低r至0.5，或选用更大电感）。实际应用中高压差时电感值需增大，可采用100μH-220μH。电感DCR应尽量小（如<100mΩ）以提高效率。

第六，续流二极管选择。必须选用肖特基二极管，反向耐压大于VIN_max（建议选用200V耐压，如SS220），平均电流 Id = Iout*(1 - Vout/Vin)。例如Vin=150V，Vout=12V，Iout=1A，则Id≈0.92A，可选用2A/200V肖特基（如SS220）。注意高压下肖特基反向漏电流增大，选择耐压200V的型号更可靠。

第七，输出电容与假负载。输出电容建议使用电解电容并联陶瓷电容，总容值100μF-220μF，耐压高于输出电压。在输出端并联一个假负载（1kΩ-5kΩ电阻）可改善轻载时的反馈回路稳定性，防止输出电压飘高。

第八，PCB布局关键规则（数据手册第12节）：

• 功率环路最小化：输入电容正极 → 芯片Drain → 芯片内部MOS → 芯片GND → 续流二极管阴极 → 电感 → 输出电容 → 地，环路面积要小。高压应用尤其注意。

• FB引脚为敏感节点，分压电阻紧靠FB和GND，走线远离功率电感和续流二极管。

• 检流电阻Rcs靠近芯片CS和GND引脚，走线短而宽。

• 输入输出电容靠近芯片布局。输入电容需耐压150V以上（如2.2μF/150V陶瓷电容+电解电容）。

• VDD电容的GND、芯片GND、CS检流电阻GND单点连接。

第九，散热设计。ESOP8封装底部的散热盘（EP）内部连接到Drain（即MOS漏极），PCB上必须将EP焊盘与大面积铜箔连接，并增加过孔到地层或电源层以辅助散热。高压差应用时即使输出电流1A，芯片功耗也可能达到1W以上，需要足够的散热铜箔（建议顶层和底层铺铜，加多个过孔）。必要时可增加散热片。

第十，线损补偿设置。如不需要补偿，将分压电阻总阻值控制在20kΩ以下（如R3=2k，R4=10k），使5μA下拉电流产生的附加电压可忽略。如需要补偿，可根据数据手册图10.8的曲线选择上拉电阻值。

六、详细应用场景

Hi9103B凭借150V超高耐压、内置MOS、恒压恒流及1.5A峰值电流，适用于以下多个场景。

场景一：84V电动车、电瓶车车充（充电器）
输入取自84V电池组（充满约94.5V），Hi9103B的150V耐压安全可靠。输出可配置为5V/1.2A（USB充电口）或12V/1A（供车载小功率设备如行车记录仪）。恒流功能可设置为1.2A限流，防止过载；线损补偿可抵消长充电线压降。也可配置为恒流恒压充电模式，例如输出12.6V（三串锂电）和1A恒流，给小型锂电池组充电。

场景二：110V工业直流母线降压（电力系统、电梯、地铁）
工业场合常见110V直流母线（实际90V-130V），用于给控制电路、传感器、通信模块供电。Hi9103B可直接从母线取电，降压输出5V/1A或12V/0.8A。非隔离拓扑在共地允许时成本最低，效率高。内置MOS减少外围，适合导轨安装的小型电源模块。

场景三：卡车车充与抛负载保护
卡车标称24V，但抛负载脉冲可达80V-100V甚至更高（ISO7637标准）。Hi9103B的150V耐压可轻松承受此类瞬态，无需外加复杂保护电路。输出5V/1.5A（峰值）或持续1.2A，供行车记录仪、GPS定位器、手机充电等。内置MOS简化设计，适合内置于点烟器插头。

场景四：太阳能光伏降压充电（高压输入）
多块太阳能板串联可产生120V-150V开路电压（如三块36V板串联约108V，四块约144V）。Hi9103B可直接连接，降压给12V/24V铅酸电池或锂电池组充电。恒流恒压功能实现三段式充电。例如输入120V，输出14.4V/1A给12V磷酸铁锂电池充电。轻载降频特性在夜晚不消耗电池电量。

场景五：高压LED恒流驱动（非隔离，中小功率）
输入来自48V-120V恒压源，将Hi9103B配置为恒流模式，输出恒定电流0.5A-1A驱动多颗串联LED（总电压低于输入电压）。例如输入110V，驱动30颗3V LED（总压降90V），恒流0.7A，功率约63W。内置MOS简化电路，恒流精度±5%满足普通照明。过温保护在散热不良时自动降功率。

场景六：POE++受电设备供电（90W规格？实际电流较小）
POE++标准输入电压44V-57V，Hi9103B耐压足够，但输出功率有限（约15W）。可用于低功耗IP摄像头、无线AP、网络电话等，输出5V/2A或12V/1.2A。内置MOS使电源模块尺寸极小。

场景七：逆变器辅助电源（高压侧）
在光伏逆变器或高压变频器中，母线电压通常为400V以上，不能直接使用。但如果需要从300V-400V取电，Hi9103B不能直接使用（超150V）。但可用于前级有预降压的场合，或用于低压侧辅助电源。更适合120V以下系统，如某些家电的PFC输出（约100V）。

场景八：电动车仪表盘与GPS模块供电
84V电动车系统中，Hi9103B直接取电输出5V/1A给仪表盘显示屏、GPS定位模块、蜂鸣器等。输出12V/0.5A给转向灯继电器。小功率场景非常适合，无需外置MOS。

场景九：电池管理系统（BMS）辅助电源
在高压锂电池组（如72V-84V）中，BMS需要一路5V或3.3V给MCU和通信芯片供电。Hi9103B可从电池组直接取电，输出5V/0.5A。由于BMS持续工作，低待机功耗和可靠性非常重要，Hi9103B的短路保护和过温保护可确保异常时不损坏电池。

场景十：工业传感器和变送器
在工厂自动化中，传感器往往采用24V电源，但有些老系统使用110V直流。Hi9103B可将110V降至24V/0.5A给传感器供电，或降至5V/0.8A给智能变送器。恒压精度高，纹波低，适合精密模拟电路。

总结：Hi9103B是Hi910X系列中耐压最高的内置MOS型号（150V），峰值电流1.5A，适用于输入电压极高、输出功率10W-15W的场景。如需更大输出电流（3A-4A）且输入电压不超过60V，可选Hi9102（60V/4A）；如需100V/3A，可选Hi9101；如需更大电流（10A），可选Hi9100外置MOS方案。
