前言

轮速信号是 ABS（防抱死制动系统）、ESC（电子稳定控制）、TCS（牵引力控制）等所有底盘安全系统的"眼睛"。没有精确可靠的轮速信息，这些系统就无从介入、无从判断。

在工程实践中，主动式轮速传感器已经全面取代了早期的磁阻式无源传感器。而在主动式传感器的通信协议里，AK 协议（也称 Daimler AK 协议，以最初由戴姆勒集团推广而得名）是目前乘用车领域最主流的标准之一。

本文将从物理层原理出发，逐层拆解 AK 协议的技术细节，并结合 ESC HIL 台架测试的实际场景，讲解如何正确仿真 AK 协议信号、避免常见的调试陷阱。

一、轮速传感器的演进：从无源到有源

1.1 磁阻式无源传感器（VR 传感器）

早期轮速传感器采用可变磁阻（Variable Reluctance）原理：在齿圈旋转时，线圈中感应出正弦波形的交变电压，频率正比于转速。

这种方案简单可靠，但存在明显局限：

● 低速时信号幅值极小（V ∝ ω），低于约 3 km/h 时信号几乎淹没在噪声中

● 输出为模拟正弦波，ECU 需要额外的信号处理

● 无法传输方向信息

1.2 主动式磁传感器（Hall / AMR / GMR）

现代轮速传感器内置信号处理电路，采用 Hall 效应、AMR（各向异性磁阻）或 GMR（巨磁阻）原理检测磁场变化，并在传感器内部完成数字化：

● 从 0 km/h 开始工作（包括静止检测方向）

● 输出数字电流信号，抗干扰能力强

● 可传输转速、方向、温度、诊断状态等多维信息

为了在只有两根导线（电源 + 地）的情况下同时传输电源和数据，主动式轮速传感器采用了电流调制的通信方式——这就是 AK 协议的物理层基础。

二、AK 协议物理层：三级电流调制

AK 协议的核心创新在于用电流而非电压传输信息，传感器在同一对导线上既接收供电，又输出调制后的电流信号。

2.1 三级电流定义

AK 协议定义了三个标准电流等级，各有明确含义：

● 7 mA  →  低电平（逻辑 0）：数据位 0，曼彻斯特编码低半周期

● 14 mA  →  高电平（逻辑 1）：数据位 1，曼彻斯特编码高半周期

● 28 mA  →  速度脉冲：每个磁极过零时触发一次，持续约 180 µs

ECU 端通过一个精密采样电阻将电流转换为电压，再由内部电路识别三种电流级别。

2.2 供电与信号的共存

传感器工作电压通常为 4.5V～20V，静态电流约 7 mA（低电平）。当传感器检测到磁极过零时，会在约 180 µs 内将电流拉升到 28 mA，形成速度脉冲；脉冲结束后随即进入数据帧传输，电流在 7 mA 和 14 mA 之间按照曼彻斯特编码规则切换。

这种设计使得传感器仅需两根导线，极大简化了汽车线束设计。

三、AK 协议数据帧结构

3.1 完整帧时序

每个速度脉冲之后，传感器立即发送一帧包含 9 个 bit 的扩展状态数据（AK-III 型）。帧时序如下：

[静默期] → [速度脉冲 28mA, 180µs] → [起始位] → [Bit0~Bit7] → [奇偶校验位] → [帧结束]

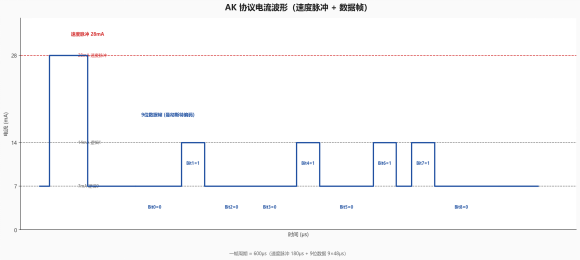

图 1：AK 协议电流波形（速度脉冲 28mA + 9 位曼彻斯特编码数据帧）

3.2 各 Bit 位定义（AK-III 型）

AK-III 型数据帧共包含 9 个 bit，各位定义如下：

● Bit 0  起始位：固定为 0，标识帧开始

● Bit 1  方向位：0 = 正转，1 = 反转

● Bit 2  保留 / 静止标志：1 = 传感器检测到静止状态

● Bit 3  气隙诊断位：1 = 传感器与齿圈气隙异常

● Bit 4  第一个脉冲标志：1 = 本帧是上电后第一个脉冲

● Bit 5  磁场量级位：反映磁场强度等级

● Bit 6  温度超限位：1 = 传感器温度超出工作范围

● Bit 7  计数位：交替翻转，用于检测脉冲丢失

● Bit 8  奇偶校验：确保数据完整性

注意：AK-I 和 AK-II 型号的 bit 定义有所不同，主要差异在 Bit 2-Bit 5 的扩展状态位。开发台架前务必确认被测件支持的协议版本。

3.3 时序参数

● 速度脉冲宽度：180 µs ± 10 µs（28 mA 持续时间）

● 数据位宽（bit 时间）：67 µs（曼彻斯特编码，每 bit 占用 67 µs）

● 帧总时长（9 bit）：约 600 µs（速度脉冲后的数据窗口）

● 最小脉冲间隔：≥ 800 µs（保证 ECU 有足够时间解析）

四、曼彻斯特编码：时钟与数据的统一

AK 协议数据帧采用曼彻斯特编码（Manchester Encoding），这是理解 AK 信号的关键。

4.1 编码规则

曼彻斯特编码将每个 bit 时间分为两个半周期（每半周期 33.5 µs）：

● 逻辑 0：前半周期高电平（14 mA）→ 后半周期低电平（7 mA），即下降沿代表 0

● 逻辑 1：前半周期低电平（7 mA）→ 后半周期高电平（14 mA），即上升沿代表 1

4.2 为什么选择曼彻斯特编码？

1. 自同步：每个 bit 内都有一次强制跳变，接收方可以从数据流中恢复时钟，无需独立时钟线

2. 直流平衡：长期平均电流趋近于中间值，不影响供电稳定性

3. 易于差错检测：无效的电平组合可以立即被识别为传输错误

五、工作模式切换

AK 协议根据车速自动切换工作模式：

5.1 正常模式（车速 ≥ 约 3 km/h）

每次磁极过零（下降沿或上升沿）触发一个 28 mA 速度脉冲，脉冲频率直接反映轮速。一个完整的齿圈周期包含 2 × 齿数 个脉冲。

速度计算公式：

v = (f × 周长) / (2 × 齿数) 其中 f 为脉冲频率（Hz），周长为轮胎滚动周长（m）

5.2 低速模式（车速 < 3 km/h）

脉冲间隔变长，传感器通过延长脉冲序列来维持通信（防止 ECU 误判为信号丢失）。此时数据帧中的"静止标志"位（Bit 2）可能被置位。

5.3 静止检测模式

部分高级传感器（如 GMR 型）支持零速静止检测——即使车辆完全静止，也能输出方向信息，用于车辆滑行方向判断（如坡道辅助场景）。

六、HIL 台架中的 AK 协议信号仿真

6.1 信号仿真的核心要求

在 ESC/ABS HIL 台架中，需要用信号发生器替代真实的轮速传感器。仿真核心要求：

1. 完整数据帧生成：必须支持 AK 协议的完整帧格式（速度脉冲 + 9 bit 数据），而不是简单的方波

2. 四路独立控制：四个车轮需要独立的速度、方向和状态控制

3. 多路通道同步：通道间抖动需控制在 ±1 µs 以内，避免 ESC 跨通道同步误判

4. 低速段精度：0 ~ 5 km/h 范围内的信号精度尤为关键

6.2 典型台架架构

典型的 ESC HIL 台架由以下部分组成：

● 实时仿真机：运行车辆动力学模型和轮速计算模型

● AK 信号发生器：将模型输出的轮速值转换为标准 AK 协议电流信号（4路独立输出）

● ESC 被测件：接收 4 路 AK 电流信号，运行制动稳定控制算法

● 总线分析仪：实时抓取 AK 波形，验证信号时序和帧格式

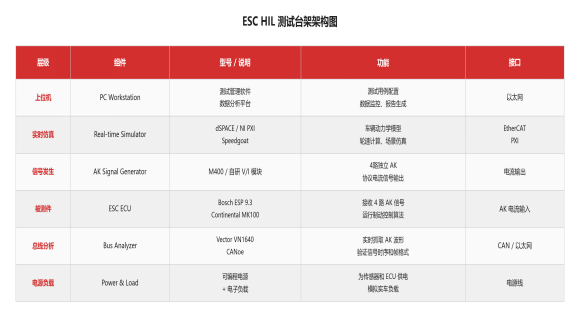

图 2：ESC HIL 测试台架典型架构

6.3 常见调试问题与解决方案

问题一：ESC 报"轮速信号格式错误"DTC

原因：信号发生器只输出方波，缺少 AK 数据帧。ESC 接收不到速度脉冲后的扩展数据，判定为非法帧。

解决：更换支持完整 AK 数据帧生成的信号发生器，确认其能按正确时序输出 180 µs 速度脉冲 + 后续 600 µs 数据帧。

问题二：多路同步下偶发丢帧

原因：多通道信号发生器的通道间抖动（典型值 ±1 ~ ±5 µs），在高速场景下叠加 ESC 中断响应延迟，导致某路数据帧边界被截断。

解决：启用信号发生器的"公共触发同步"功能，将多路通道锁相到同一个触发源，抖动可降至 ±0.1 µs 以内。

问题三：低速段方向位反转

原因：车辆模型在极低速（< 0.5 km/h）时速度方向计算存在抖动，导致方向位（Bit 1）频繁翻转，ESC 误判为打滑。

解决：在模型中增加方向死区滤波，低于阈值速度时锁定方向位输出，不随模型抖动切换。

问题四：气隙诊断位触发 DTC

原因：仿真信号中 Bit 3（气隙诊断位）被置 1，ESC 判断传感器安装异常。

解决：确认信号发生器的默认帧配置，将 Bit 3 固定输出 0，除非测试场景明确需要注入气隙故障。

6.4 测试用例设计要点

● 基本功能：四轮等速直行 —— 验证速度精度、确认无 DTC 报错

● 方向检测：倒车 + 正转切换 —— 验证方向位翻转时序、ESC 响应

● 差速场景：转弯时左右轮速差 —— 验证 ESC 偏航力矩计算精度

● 低速精度：0 ~ 3 km/h 蠕行 —— 验证低频模式切换、零速检测

● 故障注入：单路信号断线 —— 验证 ESC 降级策略、DTC 记录

● ABS 介入：高速紧急制动 —— 验证四路同步下的 ABS 调制频率

七、AK 协议与其他轮速传感器接口对比

与其他轮速传感器接口相比，AK 协议的主要优势和差异：

● 导线数量：三种方案均为 2 根

● 最低可测速度：AK 协议 0 km/h；PWM 接口约 0.5 km/h；模拟正弦波约 3 km/h

● 方向检测：AK 协议支持；PWM 接口通常不支持；模拟正弦波不支持

● 数据帧/扩展信息：AK 协议支持（9 bit）；其他两种不支持

● 抗干扰能力：AK 协议强（电流调制）；PWM 中等；模拟正弦波弱

● HIL 仿真难度：AK 协议中高（需数据帧）；PWM 和模拟正弦波低

● 主要应用：AK 协议用于乘用车 ABS/ESC；PWM 用于部分商用车；模拟正弦波用于老款车型

八、主流传感器型号参考

● Continental SRxx 系列（AK-III）：量产主流，广泛装车

● Bosch SM7 系列（AK-III）：高精度 GMR 方案

● TDK HAL 15xx（AK-II/III）：集成内置磁铁方案

● Infineon TLE4998 系列（AK-III）：芯片级参考设计

● TE Connectivity 多款（AK-II/III）：OEM 认证供应商

九、总结

AK 协议以其简洁的两线电流调制方案，在有限的硬件接口下实现了速度、方向、诊断等多维度信息的可靠传输，成为现代汽车底盘安全系统不可或缺的基础。

对于 HIL 测试工程师来说，理解 AK 协议的关键点在于：

1. 不是简单的方波——完整的速度脉冲 + 数据帧格式是 ESC 正常工作的前提

2. 多路同步不可忽视——微秒级的通道间抖动在高速多路场景下会暴露真实问题

3. 协议版本要确认——AK-I/II/III 的 bit 定义有差异，错误配置会导致隐性 DTC

4. 低速段是难点——0 ~ 3 km/h 范围内的仿真精度直接影响起步、停车等场景测试的有效性

随着线控底盘（Chassis-by-Wire）的推进，AK 协议仍将是未来相当长一段时间内轮速传感器通信的主流方案，值得每一位底盘测试工程师深入掌握。
