1、OSI七层协议

1、路由器与交换机工作原理

路由器是什么

它是连接不同网络的设备，负责在不同网络（不同局域网）之间转发数据包；（而交换机是在同一局域网的内部转发）；

假设一台主机A要连接一台主机B；主机A的IP是192.168.1.2；主机B的IP是10.0.0.2；根据IP地址知道它们属于不同网段；这时候就需要走路由器（用路由器）；

路由转发的过程（四个阶段）

1>源主机封装：

封装与决策：路由转发的起点是从主机开始的（主机A），而不是路由器；当主机A的 应用层产生数据，经过TCP封装IP封装后生成一个IP报文：源IP是A的IP，目标IP是B的IP；这时主机A的网络协议栈会进行第一次路由决策：它会把自己的子网掩码和自己的IP相与得到网段，与目的IP10.0.0.2进行比较是否处于同一网段;发现不在；于是协议栈就知道它的数据包不能发给B主机，得发给我的默认网关（路由器）；假设路由器与主机A的连接的接口IP是192.168.1.1；

主机A要发数据给网关，它知道网关的IP，但数据链路层传输的是MAC地址，主机A怎么得到网关的MAC地址；就用到ARP协议：主机A查到自己的ARP缓存表；有没有192.168.1.1对应的MAC地址，如果有，就直接用，如果没有，主机A会广播发送一个ARP request；询问谁是192.168.1.1,请告诉我你的MAC；网关收到广播后，单播回复自己的MAC地址，拿到网关的MAC后，主机A完成二层帧的封装，

2>路由器入站

入站处理：数据包顺着网线飞到路由器的入接口，路由器会先检查二层帧头的FCS（帧校验序列），确保传输没出错，如果出错，直接丢弃包，接着检查帧的目的MAC地址，确认是自己的接口MAC地址后便把二层帧头剥掉，把里面的IP报文提取出来，这个步骤叫解封装；此时路由器手里拿到了原始的IP报文；路由器会桌几个检查：1.检查IP头部的校验和，确保IP头没损坏，2.检查TTL值（time to live的缩写，数据报的生存时间）；每经过一台路由器TTL必须-1；路由器会观察-1之后TTL是否变为0；如果变为0了；说明这个包在网络里待太久了；为了防止环路风暴；路由器会丢弃这个包，并向源主机发生一个ICMP超时差错报文

3>查路由表

如果TTL大于0；就继续下一步——就查路由表；路由器需要根据目的IP10.0.0.2决定从哪个接口包包送出去，以及送给谁（路由表是存储在路由器内存中的一张决策表；每一条路由条目都包含了几个核心信息：1.目的网络：指明一个IP地址范围如：192.168.1.0/24；2.下一跳 指出为了达到目的网络，数据包应该被传递给的下一个路由器的IP地址 3.出接口 指明数据包应该从路由自身的哪个物理接口发送出去）；在路由表中路由器执行最长匹配原则；）最长匹配原则：选子网掩码最长的IP；因为掩码越长；网络范围越小，路由越精确

通过查路由表，路由器可以得到两个关键信息：1.出接口；2.下一跳IP；如果目的IP就在直连网段，下一跳就是目的IP本身；如果还需中转，下一跳就是下一个路由器的接口IP

4>封装转发

查到出接口，还不能转发，在转发之前路由器会对IP数据包头部进行两项必要修改：1.TTL-1；TTL生存时间字段：用于防止数据包在网络中无限循环；每经过一台路由器TTL值就减1；如果TTL值减到0，路由器就丢弃该数据包，并通常向源地址发送一个超时消息；2.重新计算头部校验和；由于TTL字段已被改变，IP头部的校验和必须随之更新；接着，路由器进行重新封装，数据包要离开路由器必须重新重新穿上二层的衣服（重新封装帧头）；IP包每经过一个路由器源MAC和目的MAC都会变，路由器的出接口MAC变成新的源MAC，目的MAC不一定是最终主机B的MAC；如果路由器直接连接主机B，那目的MAC就是主机B，如果路由器后面还有路由器，那目的MAC就是下一个路由器的入接口MAC，完成二层封装后，路由器将新的数据帧放入出接口的发送队列，最终通过物理链路传输出去；数据包便离开了这个路由器前往路径上的下一个节点；至此路由器的整个路由转发流程完成

路由表是如果产生？

三个来源：

1.直连路由：路由器接口配置IP并启用后自动生成的路由对应接口所在的网段；如LAN口...

2.静态路由：网络管理员手动添加的路由条目适合小型、拓扑固定的网络；

3.动态路由：路由器同过动态路由协议，如OSPF、BGP、RIP和其他路由器交换路由信息自动生成的路由，如OSPF适合企业内网，BGP适合互联网骨干网，能自动适应网络拓扑变化，如某条链路断了，自动切换到备用路径，适合大型复制网络

1、OSI七层协议模型（理想化网络协议）

1.物理层：原始比特流的传输（比特bit）

(1)提供传输数据的物理通路

(2)传输数据

2.数据链路层：建立相邻节点数据链路传输；将比特流封装成帧进行差错检测和流量控制（传输单位：帧）

提供可靠的点对点数据传输

(1)数据链路的建立、维护、拆除、制定拓扑结构并提供提供硬件寻址

(2)数据组帧

(3)控制帧的搜发顺序

(4)差错检测与恢复，流量控制

主要设备：二层交换机、网桥

3、网络层：基于IP地址的路由选路传输数据（数据包packet）

(1)路由选择（路由选路）

(2)拥塞控制、差错检测与恢复

(3)网络互联

主要设备:路由器

4、传输层：常规数据传输，面向连接或无连接(数据段segment)

提供端到端（进程间）的可靠或不可靠传输，确保数据完整性和顺序

(1)流量控制

5、会话层Session layer：建立会话关系

6、表示层: 数据传输格式转换（统一）

(1)数据的加密解密

(2)数据的压缩与解压缩

7、应用层:面向用户，为用户应用程序提供服务接口和网络接口

OSI四层协议（标准网络协议族）

物数网传应

总结：

1、物理层0/1比特流传输（网线、WIFI）

2、数据链路层：封装帧，MAC寻址（交换机）

3、网络层：IP寻址，路由选择（路由器）

4、传输层：TCP/UDP，端到端传输

5、会话层：管理连接（TLS/SSL）

6、表示层：数据加密/压缩（JPEG、Unicode）

7、应用层：用户直接使用的服务（HTTP、DNS）

会话层的作用：建立会话与断开会话，是逻辑上的对话，只管会话流程，不搬运数据；实际的传输信息是底层的传输层做的事（它就是搬运数据）

数据链路层的差错检测是仅覆盖相邻设备的一段直连链路不出错，只管当前网线/光纤这一小段；它（可靠性）只适用于两台设备之间的信息传输，跨路由就失效了，

而传输层是保证端对端的全称可靠，跨越整个互联网多端链路，从电脑到服务器全程兜底；通过出错重传，把网线路线出错丢包的情况TCP也能通过重传把数据补回来（只重传丢失损坏的那一段）；二层链路负责路线比特错误，本地直接丢弃坏帧，这是第一道方向；而四层的TCP是做最后的收尾工作，做补救措施；分工，有先后顺序；善后的作用

传输层的分段（发送）与重组（接收）：一个大块字节流分成小段，每个字节分配全局序列号封装TCP头部发走；重组：接收分段，根据序列号定位数据位置，缓存乱序分段、丢弃重复段，凑齐连续字节后拼接成完整数据流交付给上层应用

传输层的端到端传输：端到端指的是全称，从首到尾的意思；从开始发送到接收数据的整个过程（从发送应用程序直达接收应用程序；进程到进程）

三次握手四层挥手的SYN、FIN标准为有特殊规则：即使报文不带数据，也会占用1个序列号,并且是依次编号，用一个加一个

1. 第一次握手（客户端 → 服务端 SYN） 客户端随机生成初始序列号 x TCP 头部：seq = x，标志位 SYN=1 作用：申请建立连接，同步客户端起始序号；这个 SYN 消耗序号 x。

2. 第二次握手（服务端 → 客户端 SYN+ACK） 服务端随机生成自身初始序列号 y TCP 头部：seq = y，ack = x + 1，标志位 SYN=1, ACK=1

• ack=x+1：告知客户端，我已经收到你的 SYN，下一个期待接收的字节序号是 x+1
• SYN 同样消耗序号 y

1. 第三次握手（客户端 → 服务端 ACK） TCP 头部：seq = x + 1，ack = y + 1，标志位 ACK=1

• ack=y+1：告知服务端，你的 SYN 我收到了，期待下一字节 y+1
• 单纯 ACK 报文、无数据、无 SYN/FIN，不占用新序列号

网络层：控制数据的路由（找路）与转发（送包）；

什么是路由：计算路径的过程：通过路由算法，算出从本机到目标IP完整的一条通路，生成一张路由表，这个计算、学习路径的过程叫路由；路由就是“找路”；转发是"找好的路送包";

路由表中包含每个目标地址对应的出口、下一跳IP；

物理层:负责比特流传输（0和1信号序列的传输，它不是二进制），定义物理介质的连接特性（同一接口、电压、速率）：定义光怎么表示0和1，高低电平表示0和1；物理层就是统一物理介质标准的，1.电气标准的统一，比如规定只能用3.3.V代表1，而3.5V就不能代表1 ；2.机械规格的统一：RJ45水晶头8针，而其他的4针的非标接口就插不上3.传输速率的一直，规定都只能是1000M传，而路由器10M就不行；物理层它有自动速率协商机制（物理层标准自带）；就会偏向其中一方的硬件速率，如协商完成，电脑网卡主动放慢电平切换速度和10M的路由器同步

应用层：是提供用户接口和网络服务的一层；提供用户接口：提供人与电脑交互的入口：有图形界面、命令行操作界面；还有提供网络服务：网络服务是面向服务器与客户端程序：依靠HTTP、DNS、FTP等协议，规定了两台软件怎么对话

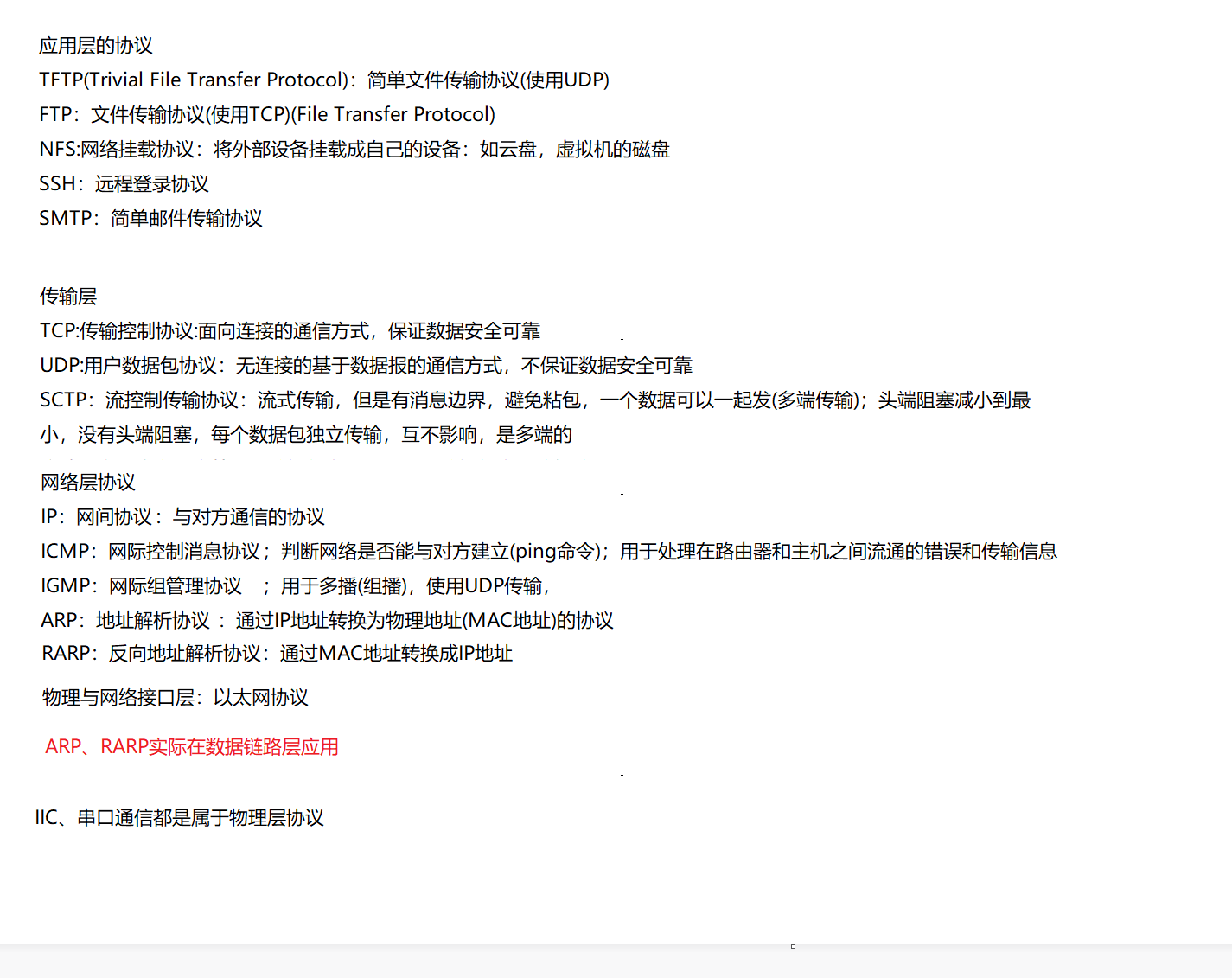

2、四层协议使用到的协议有哪些

3、三次握手的原理

三次握手

SYN：（synchronize）同步序列号的标志位,置为1代表同步了自己的序列号给对方

ACK：（acknowledgement）确认数据收到的标志位，置为1代表自己收到数据，回应给对方

seq:本报文段的序列号；客户端发包->seq = 客户端的ISN ；服务器发包->seq =服务器的ISN；seq+1代表从服务器收到SYN后，下一次等客户端从ISN_C+1的位置发送数据

ack:确认号

listen设置被动套接字是让别人连接它，如果不listen，套接字就默认是主动的，它只能connect去连接别人（去跟别人打，不能接电话）；listen就是设置被动状态等着别人联系它；就能运行外部客户端发来连接请求；

4、交换机与路由器的工作原理

什么是交换机

交换机是一种基于MAC地址识别，能够完成封装转发数据包功能的网络设备；

路由器工作原理

路由器工作在OSI三层（网络层），依靠IP地址寻址；而交换机在二层；每个物理接口对应一个独立IP网段、独立广播域，广播包不会跨接口转发

工作原理：路由器根据路由表，选择最佳路径转发数据包，实现不同网络间的通信

数据包发哦那个流程：

1.主机判断目标IP是否在同一个网段，若不在则发送给默认网关（路由器）

2.路由器收到数据包，根据目标IP查找路由表，选择下一跳

3.将数据包转发到下一跳路由器，重复步骤2，直到到达目标网络

4.目标路由器将数据包转发给目标主机

路由器访问百度

1.将百度的网站域名解析成IP地址；用DNS；

2.判断百度的IP与自己的（主机）IP是不是处于同一网段，不是；我们主机就要把数据包发送给网关，也就是发给路由器（网关路由器）；把数据包中的对方MAC地址（二层帧头的目的MAC）填写成路由器的MAC地址；

下一跳：（跨网段上网时的下一站是路由器（家用路由器），就填路由器MAC；内网互访时下一站是另一台电脑，就填对方电脑MAC）

3.我们发现百度是外网地址，使用NAT网络地址端口映射将自己的IP转换成公网(错)；将数据包的源IP与源端口映射成一个新的端口，保存在路由器的端口映射表中；再将映射后的端口填写到源端口上（主机内网端口），将路由器的公网IP填写到源IP上

NAT做两件事：

1>将内网IP改成路由器的公网IP，使百度看不到自己的内网地址，2>端口号换成新端口号;记录到映射表：例如内网192.168.1.100:50000 <-> 223.112.x.x:61000

什么时候源IP从主机内网IP换成路由器公网IP的？

切换发生在路由器LAN口接收数据包、剥离二层帧头之后，转发到WAN口之前，也就是NAT地址转换步骤：在NAT映射后就修改源IP为路由器公网IP，源端口替换成新分配的公网端口

4.紧接着通过查路由表，找到自己（这个家用路由器——出口路由）与百度服务器最近的路由器（又一个路由器；运营商的路由器）(不是找最近的IP)；就进入了运营商骨干网络；

将数据包的目的MAC改为此路由器的MAC地址，也就是下一跳的MAC地址，源MAC改为自己（当前）路由器的MAC，将此数据包转发给下一个路由器

5.后面的路由器也都查询自己的路由表，转发给下一个路由器（依照步骤4的操作），直到发送到百度服务器；到达百度服务器就准备返回

6.百度回发的数据包最终回到自己的路由器上，此时百度回的数据包目标IP写的是路由器公网IP，目标端口是映射后的的端口（还是使用原来映射的端口，），目标MAC是路由器的MAC地址

7.路由器收到此数据包后查询自己的端口映射表（NAT），将目标IP改为主机的内网IP，目标端口（61000）改为主机端口（50000），目标MAC也改为主机的MAC地址，再将此数据包发送给主机。一去一回才是建立连接，与百度建立连接之后再通过原路返回（原来对应的访问路径的逆过程，还是之前的映射）

网关是一个逻辑角色，它不是单独设备：

它的定义（就是一个IP）：本机网段的出口，本机访问非本网段IP时，唯一要把包发给的那台设备IP（电脑访问外网的唯一出口）；承担网关这个角色的设备，只能是路由器；

什么是网关路由器

路由器同时承担两种身份

1.它是一台路由器（有LAN口内网口、WAN外网口，能转发跨网段数据）；

2.它是你的电脑的默认网关（网络访问外网的唯一出口）

网关路由器即是充当内网默认网关的那台路由器

为什么判断目标IP不是内网，就要发给网关路由表

本机路由表的规则：所有非本网段流量，统一转发非默认网关；

默认网关IP是路由器LAN口地址，电脑通过ARP拿到路由器的MAC地址；

把数据包的二层帧里的目的MAC写成路由器的MAC地址，数据包发给这台同时作为网关的路由器

逻辑:内网设备自己不能直接访问外网，没有跨公网转发能力；

唯一能帮它转发外网数据包的设备就是这个兼任网关的路由器

WAN口与LAN口的区别（为什么网关不能使用WAN而使用LAN口）

1.LAN口（内网口）：连接的设备是使用局域网网段

WAN口（外网口）:连接光猫/运营商，使用的是运营商公网；与自己的主机不在同一个网段

2.主机与WAN口不在同一个网段，主机无法直连通信

主机没办法通过ARP获取WAN口的MAC，根本发不出数据包给WAN口；因为LAN口IP与主机同段，ARP就可以解析查到MAC地址，数据包才能送达

3.默认网关是内网出口地址，只对内网设备生效

默认网关的定义：本网段内，所有跨网段流量的转发出口IP，它必须是当前局域网内可达的IP

可达：统一局域网，直连通信

不可达（需要中转的情况）：跨网段，必须通过网关转发



5、编写服务器与客户端框架代码的编写（只写函数名）

TCP

服务器

1.socket被动打开状态

2.bind绑定端口号

3.listen设置套接字为被动监听模式，这个模式只能接收被动连接；（而未listen的普通socket则可以通过connect发起主动连接）

4.accept阻塞等待客户端连接

5.read/recv;write/send;读数据接收消息；写数据发送消息

6.close关闭套接字

客户端

1.socket

2.connect主动连接套接字

3.read/recv；write/send；收发数据

4.close关闭套接字

为什么服务器需要绑定，客户端不需要绑定？

服务端：被动打开，必须固定端口，供客户端连接

客户端：主动打开，系统主动分配临时端口；手动bind可能发生冲突（端口被占用）

服务器必须bind：提供固定地址，让别人找到

客户端不bind：主动连接别人，系统自动分配临时端口；打电话给别人，不需要知道自己的地址

6、select、poll、epoll三中IO复用的函数有什么异同点

IO复用的三种方法	select	poll	epoll
共同点	属于IO复用IO，遍历所有的fd，O(n)；管理多个文件描述符，轮询检查FD，根据文件描述符状态进行对应的处理
不同点		没有文件描述符的数量限制，但文件描述符数量过大也会影响性能（性能下降）	性能比poll更优，仅关注活跃的文件描述符,由事件进行驱动，不去遍历所有的文件描述符，O(1),内置红黑树，快速增删改查，返回就绪的fd，同样没有fd的数量限制，不用全局扫描，仅受资源的约束
特性

perror("select")；等价与

printf("select:%sn\",strerror(errno))

epoll多路复用--串讲

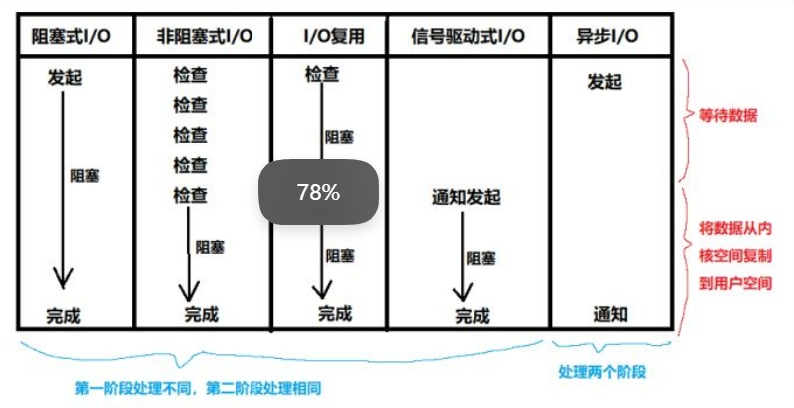

7、五种IO分别是什么？哪些是同步IO，并说明情况

概念：

同步：按顺序执行的操作，依次，不能同时

异步:没有顺序，没有先后，而且还可以同时进行

同步IO与异步IO

请求引起阻塞的操作是同步IO

未引起阻塞的IO是异步IO

会阻塞的IO（5种中判断）

阻塞IO：同步IO；进程发起系统调用后就一直阻塞（线程原地等），直到数据从内核复制到用户空间完成才返回（recv（）会一直阻塞直到数据到达）；recv()/read()返回一个大于0 的整数，就代表拷贝成功，并且字节数就是这个返回值大小；返回-1是发送错误

原地等待 = 线程阻塞休眠

拿到数据才走 = 函数返回

非阻塞IO：调用recv()立即返回，数据未就绪则返回错误（没数据，进程不会卡死，线程它去跑后面的代码，不等待），需轮询（可以做其他事情，隔一段时间看一下，recv轮询查看有没有数据，一直询问，直到数据准备好了之后再阻塞复制）

反复询问 = 轮询；立刻离开不等待 = 非阻塞

在微观下也会等待（即搬运数据的时候也要等待），也阻塞，前期检测大部分时间检查的时候不阻塞；

IO复用：进程通过select、epoll等同时监听多个fd,当任意一个fd就绪时就调用读取函数直接复制数据（可以一次性处理本轮所有就绪的fd，其余没有数据的时间就休眠不占用CPU，可以多轮处理）（单线程同时监听多个fd,不是多线程，不用轮询）

每一个文件描述符都有一个缓冲区，多个缓冲区拿一个或几个来读数据，（多选一多选多）；会阻塞；在自己的处理函数把缓冲区的数据搬到buf（内核发通知就开始搬数据）；搬数据的时候不能执行代码

IO复用：一个系统调用，同时监听多个文件描述符，只要其中任意一个fd就绪，调用就返回，随后进程再单独处理就绪fd

信号驱动式IO：内核在数据准备好时发送信号通知进程，进程再主动调用函数复制

因为它也是得自己通过进程手动复制数据就不异步；不用阻塞等待，等通知再来处理复制；无阻塞

同步与阻塞没有必然关系，同步不一定是阻塞，而阻塞一定是同步；

看是否同步就看复制函数与执行代码（做其他事）能不能同时进行，能同时进行就是异步，不能就是同步，而不是看阻塞

也要等，会阻塞（错）；它会收到底层给它发的通知；只通知，需进程自己拷贝数据

上面四种IO都属于同步IO

异步IO：进程发起IO请求后立即返回，内核自动完成数据准备和复制全过程（由内核完成），完成后通知进程，进程无需等待或主动复制

不需要任何等待；异步IO的数据是由内核去搬运（拷贝）；两段等待；搬数据与执行代码（执行命令操作）可以同时进行，不需要任何等待

非阻塞I/O：fcntl函数，file control文件控制函数：获取属性（获取文件描述符属性，开启O_NONBLOCK非阻塞），设置属性;按位或|追加O_NONBLOCK非阻塞标志，再用F_SETFL将新标志写会fd,完成非阻塞设置

fd_set是位图的首地址；按位数的首地址

位图：

8、什么是粘包？为什么会产生粘包现象？如何解决粘包

粘包是发送方发送的若干个数据到达接收方是粘成一包，从接收缓冲区来看，后一包数据的头紧接着前一包数据的尾，出现粘包的原因是多方面的；可能来自发送方，也可能来自接收方。

产生粘包的原因：

1、发送方的问题

TCP默认使用Nagle算法（主要作用：减少网络中报文段的数量），而Nagle只负责两件事：

1>先要得到上一组的确认才能发送下一个分组

2>将多次间隔较小、数据量较小的数据，合并成一个数据量大的数据块，然后进行封包、发送

2、接收方的问题

缓冲区读取、读取粒度；接收方未按发送方的数据包边界读取，导致多包合并；

缓冲区机制：发送方缓冲区可能合并多个小数据包，接收方缓冲区积累数据；如果TCP接收数据包到缓存的速度大于应用程序从缓存中读取数据包的数据，多个包就会被缓存，应用程序就有可能读取到多个首尾相接黏到一起的包

什么时候需要处理粘包现象？

当数据分成各个部分互不相干，甚至是并列关系，这时候就需要考虑粘包现象

如何解决粘包问题？

1.固定消息长度法：

约定每个业务消息占用固定字节长度，接收方每次严格读取对应长度字节，读完就是一条完整包

，多余的字节留给缓冲区下次读取

2.头部携带消息长度（工业级常用）

每条数据报头部固定4个字节存放后序消息体的字节长度，接收方先读取4字节拿到长度值，再精确读取对应长度的消息体（发送每台数据时，将数据的长度一并发送，假设包头是4字节，可以先接受包头的4个字节，再计算包体的长度，然后继续接收）

3.特殊分隔符表示：

在数据包末尾添加特殊分隔符（如\r\n），接收方按分隔符拆分

//.应用层消息边界：

在应用层协议中定义消息格式，明确包边界

4.关闭Nagle算法，使用TCP_NODELAY选项关闭算法（辅助方案）；

9、举出超时检测的三种方法

1.使用setsockopt函数设置套接字属性；

struct timeval tm;

tm == (5,0);

if(setsockopt(fd,SOL_SOCKET,SO_RCVTIMEO,&tm,sizeof(tm))<0)

{

perror("timeout");

exit(-1);

}

2.使用多路复用函数（select、poll、epoll）设置超时状态；以select为例

fd_set fds;//定义位图

FD_ZERO(&fds);//将位全部置为0

FD_SET(fd,&fds);//将需要检测的文件描述符插入到位图中；（把fd对应的二进制位，在位图fds中置为1）

struct timeval tm = (5,0);//每次循环都重新设置超时时间

fi(select(fd+1,&fds,NULL,NULL;&tm)==0)

{

}

3.通过定时器设置超时检测；如alarm、setitimer()函数；使用setitimer()函数启动定时器，定时器到时后会触发SIGALRM信号。

select函数

原型

int select(int nfds,fd_set *readfds,fd_set_set *writefds,fd_set *exceptfds,struct timeval *timeout);

有三个位图；readfds;writefds;exceptfds;位图是按位进行操作的；位操作的函数有：

void FD_CLR(int fd,fd_set *set);//所有位置清空

void FD_ISSET(int fd,fd_set *set);//判断

void FD_ZERO(fd_set *set);

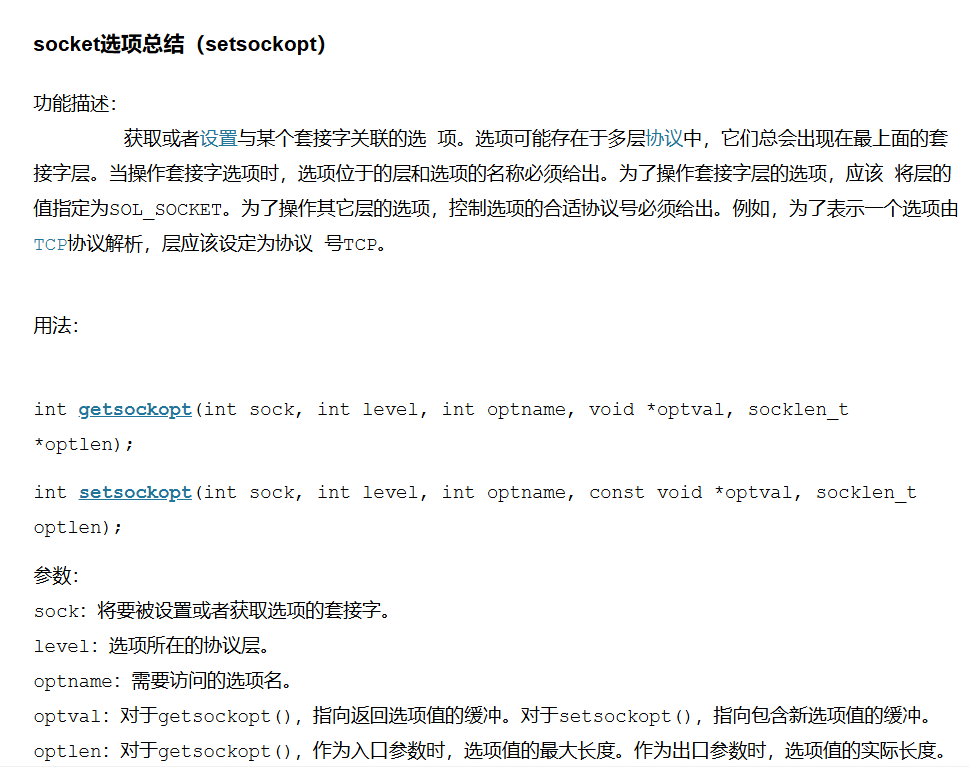

leve指定控制套接字的层次，可以去三个值

1>SOL_SOCKET:通用套接字选项    socket  option level套接字选项层级

2>IPPROTO_IP：IP选项

3>IPPROTO_TCP: TCP选项

optname指定控制的方式（选项的名称），

选项名称

SO_RCVTIMEO：接收超时 socket receive timeout

SO_SNDTIMEO：发送超时

10、TCP与UDP有什么区别

区别	TCP	UDP
连接	面向连接	无连接
可靠性	可靠，有三次握手与四次挥手保证数据传输的可靠性，差错检测，出错重传机制	不可靠，只负责传数据，不保证数据的完整性和损坏情况；不保证送达、顺序；丢包不重传
消息边界	无消息边界，容易产生粘包现象	有边界，一个包与一个包之间是分割开的
传输格式	数据报文；×是数据流传输	数据包×；是数据报传输
开销	开销指的是头部开销；大；（20-60字节）：包括变长；包含序号、确认号等	小；固定8字节，仅含端口、长度、校验和
传输速度	慢；因为有握手与挥手等控制操作	快，无繁琐机制检验信息的可靠性（实时性强、开销小、无等待）
使用场景	消息对话、文件内存小的传输× HTTP/HTTPS;FTP/SMTP;远程连接；文件传输	视频电话、视频直播、语音、DNS、游戏实时监控

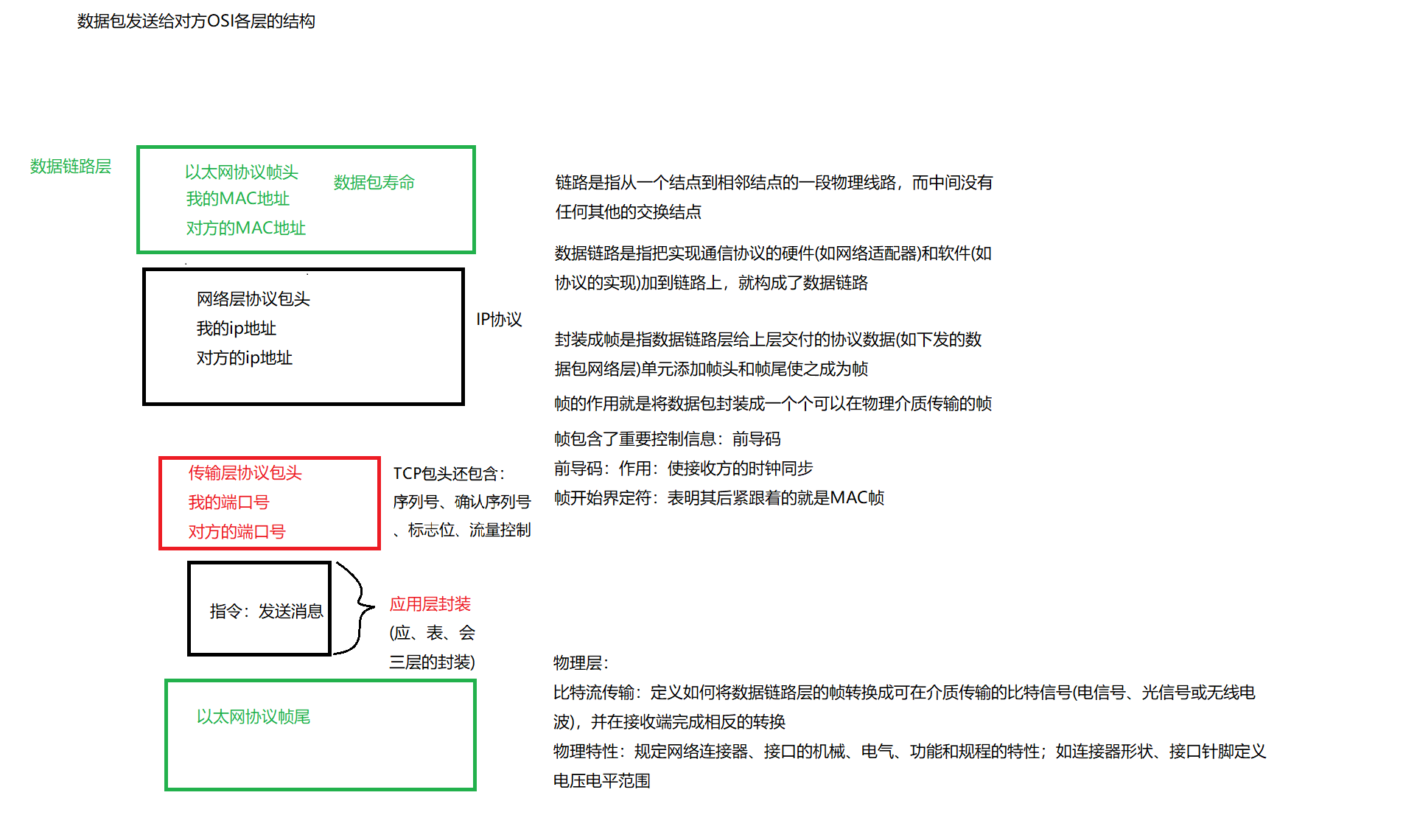

数据包有结构吗？

数据包有严格分层结构，分层封装，每层都有固定头部格式
数据传输遵循五层网络模型，从上到下逐层打包，每层都有自己的头部结构，像套多层信封。
以你访问百度的 HTTP 请求举例，完整封装顺序（从上到下）：
应用层 → 传输层 → 网络层 (IP) → 数据链路层 (以太网帧)
一、每一层独立结构拆解（由内到外，内层是载荷，外层是头部）
1. 应用层（最内层，原始数据）
内容：HTTP 网页数据、DNS 查询文字（纯业务数据，无标准包头）
示例：GET / HTTP/1.1 Host:www.baidu.com
2. 传输层（TCP/UDP 头部）
在应用数据外面套 TCP/UDP 头部，固定结构：
源端口、目标端口
校验和、序号、控制标记（SYN/ACK 等）
作用：区分同一台电脑多个软件的流量（浏览器、微信）
3. 网络层（IP 数据包，三层包，你重点关注）
包裹着 TCP 段，IP 包有固定头部结构：
版本（IPv4/IPv6）
头部长度、TTL（路由跳数）
协议（标记里面是 TCP 还是 UDP）
首部校验和
源 IP 地址、目的 IP 地址（核心字段）
这一层就是我们常说的「IP 数据包」，跨互联网全程携带。
4. 数据链路层（以太网二层帧，最外层包装）
把整个 IP 包当成载荷，外面套以太网帧头 + 尾部校验，完整帧结构：
帧头（二层核心）：
前导码（同步信号）
目的 MAC 地址（下一跳设备硬件地址）
源 MAC 地址（本机网卡 MAC）
类型字段（0x0800 = 里面封装 IPv4 包）
载荷：完整 IP 数据包
帧尾：FCS 校验码（检查传输是否损坏）

数据包的分层结构属于实际互联网TCP/IP的四层模型；

TCP/IP四层模型：

1.是一套完整的通信规则，包发送打包、传输转发、接收拆包全部流程；

2.拆包只是接收端的其中一个操作，是遵循四层规则的步骤之一，不是模型的全部功能】

例如：

TCP/IP四层 = 完整快递运输体系（寄件打包、干线运算、驿站中转、收件拆件）

结构数据包 =收件人拆包，是整个体系中的最后一步动作

源 IP 什么时候从电脑内网 IP 换成路由器公网 IP？
切换发生在路由器 LAN 口接收数据包、剥离二层帧头部之后，转发到 WAN 口之前，也就是 NAT 地址转换步骤
完整时间线拆分（电脑访问百度全过程）：
电脑发包（内网传输阶段）
三层 IP 包头：
源 IP = 电脑内网 IP 192.168.1.100，目的 IP = 百度公网 IP
二层帧头：源 MAC = 电脑网卡 MAC，目的 MAC = 路由器 LAN MAC
此时源 IP 还是本机内网地址，没有任何变化。
路由器 LAN 口接收、解封装
路由器收到以太网帧，拆掉二层帧头，提取里面完整的 IP 数据包，读取三层头部：源 IP 是内网私有 IP。
路由器判断目标是外网 IP，触发SNAT 源网络地址转换。
NAT 转换（源 IP 修改的关键一步）
在 NAT 映射表记录对应关系：192.168.1.100:随机端口 ↔ 路由器公网IP 223.112.x.x:新映射端口
直接修改 IP 头部里的源 IP：把内网192.168.1.100替换成路由器 WAN 公网 IP 223.112.x.x
目的 IP 全程不变，依旧是百度服务器 IP。
路由器 WAN 口重新封装二层帧发往运营商
修改完成的 IP 包被装进新的以太网帧，从 WAN 口送出。
从此刻开始，整个公网传输链路（运营商各级路由→百度服务器），数据包三层源 IP 永久是路由器公网 IP，不会再变回内网 IP。

 应用层为什么叫「用户直接使用」？分层对比理解

下层（传输 / 网络 / 链路 / 物理）都是操作系统、网卡、路由器自动处理，用户完全看不见、不用管：
传输层 TCP/UDP：内核自动分片、重传、端口区分，用户代码不用管；
网络层 IP：路由器自动寻址路由，你不用手动填 IP 包；
数据链路层以太网：网卡自动加 MAC、FCS 校验，无感；
物理层：网线光信号，硬件自动传输。
只有应用层提供标准化、可直接调用的业务功能，用户 / 软件直接拿来用：

人不用懂网络底层；
开发软件不用自己实现一套文件下载、网页访问规则。

常见「用户直接使用」的应用层服务 & 协议
1. 网页浏览（HTTP/HTTPS）
用户打开浏览器输入网址，直接使用网页服务。
底层 TCP、IP、以太网全部系统自动处理，你只操作网页内容。
2. 文件传输（FTP/TFTP）
用户上传、下载服务器文件，软件直接调用 FTP 服务，不用自己写数据包收发逻辑。
3. 域名解析（DNS）

输入www.baidu.com，系统自动调用 DNS 服务翻译成 IP，用户无感知但直接依赖这个服务上网
