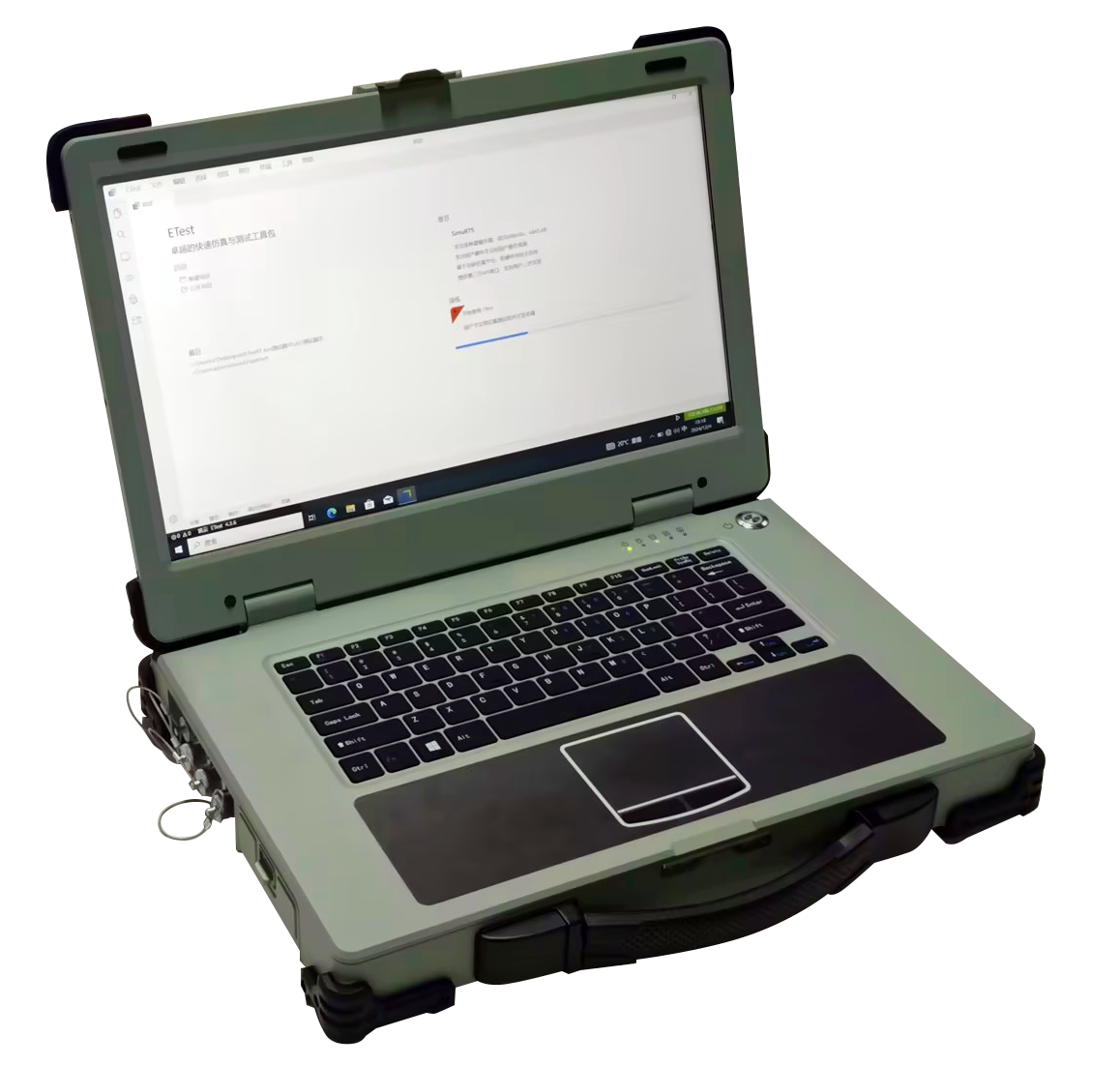

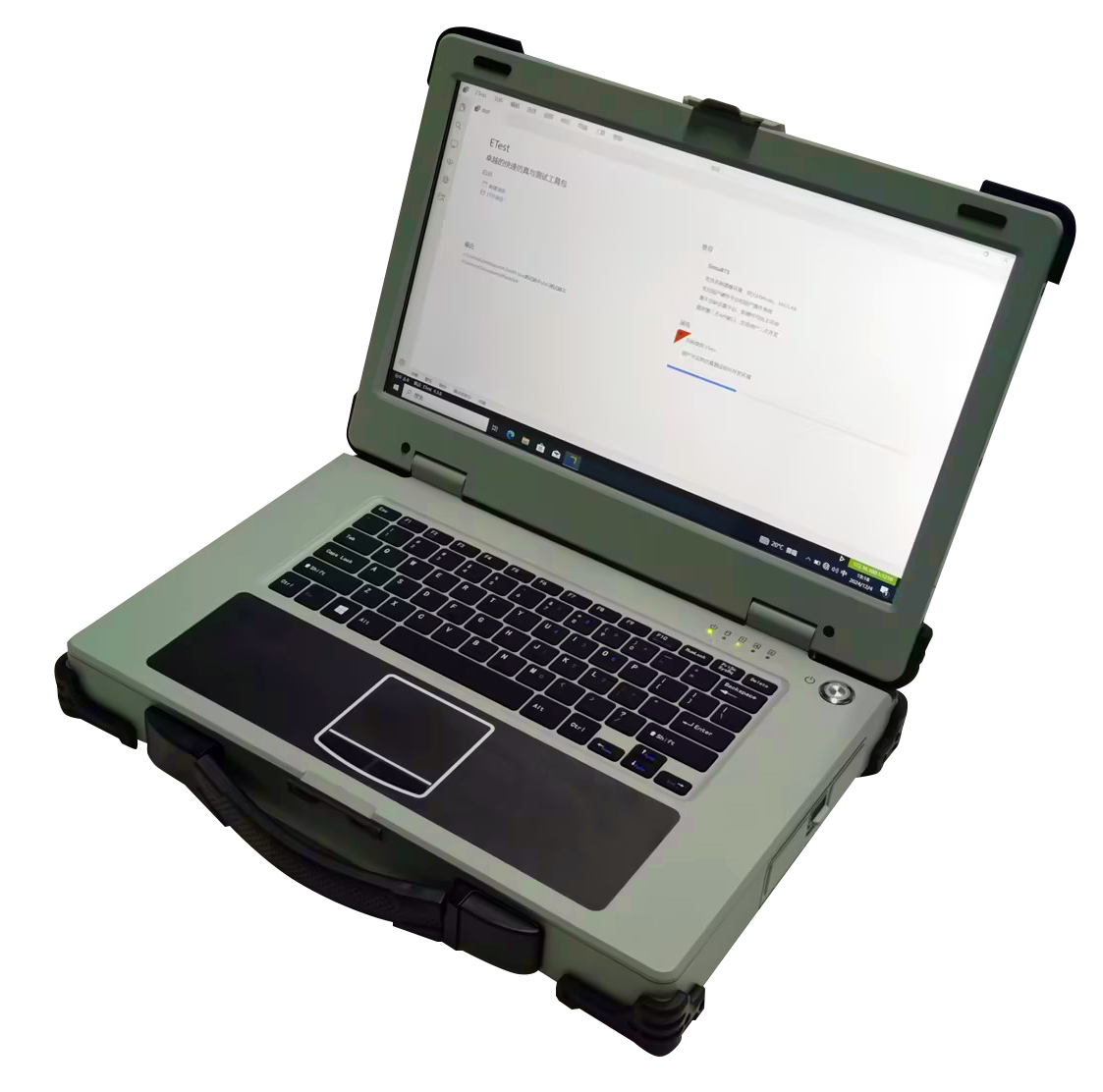

一、先纠偏：它不是"更强笔记本"，而是"带IO的实时测试底座"

很多同学看到加固笔记本形态，第一反应是："性能更强的笔记本电脑？"

错。​ TesterRT BOOK 的核心不在 i7 那一面，而在它内部的上下位机架构：

层级	硬件	跑什么	干什么
上位机​	i7-11390H / 16GB / 500GB SSD	Windows 10	UI、工程管理、ICD协议编辑、报告模板、数据回放
下位机​	ARM + R5 + FPGA	Linux-RT / 翼辉等实时OS	硬实时采集、判读、控制、仿真调度

对外也不是普通 USB/HDMI，而是业务IO：

• 通信：RS232×4 / RS422×4 / RS485×4 / CAN×2

• 模拟/数字：AI×16 / AO×4 / DI·DO×16 / PI·PO×4

• 硬切换：SW继电器×8

一句话定位：

你买的不是屏幕，是能把飞控/ECU的真实IO抓过来，并按实时节拍做判读的便携工作台。

---

二、接口能力速览

资源	关键指标	工程上能干嘛
RS232×4​	波特110~460800bps；5/6/7/8数据位；奇/偶/无校验	飞控调试口(Mavlink)、GPS NMEA、老设备Console
RS422×4​	同上波特；差分全双工	弹载/机载板差分数据链、IMU/惯导高速口、伺服指令
RS485×4​	同上波特；半双工总线	工业网关/PLC、传感器网络 Modbus-RTU
CAN×2​	2.0A/2.0B；标准/扩展帧；4个ID滤波；到1Mbps	飞控/ECU节点通信、UDS诊断、总线监听
AI×16​	16bit；±10/±5/±2.5V；最大1Msps；误差0.1%	电源电压轨采样、运放/基准监测、模拟量回读
AO×4​	16bit；±5/±10可配；最大200KHz；误差0.6%	给DUT灌"已知模拟值"（非供电！需调理/隔离）
DI/DO×16​	TTL 3.3V/5V；触发电平按量程	读状态灯/限位；控使能/复位/继电器线圈（小负载）
PI/PO×4​	PO: 10%~100%占空比/1MHz；PI: 20ns脉宽/1MHz	读PWM输出（舵机/ESC脉宽）、编码器脉冲计数
SW继电器×8​	0.5A/60VDC；0.3A/125VAC；10万次	信号级断线/通路切换（不是主功率继电器！）

⚠️ 所有串口/AI/AO/DI-DO/SW接口均为航插，需配套转接线缆（RS232→DB9、AI→端子排等）才能接DUT。

---

三、它能测哪些设备？（结合飞控/ECU语境）

1. 飞控板 / 自驾仪板卡（最常见）

DUT接口	接BOOK哪路	测什么
CAN	CAN×2	版本/DID读取、Mavlink帧监听、UDS诊断
调试口	RS232×1	参数配置、日志回读、固件刷写
IMU差分口	RS422×1	姿态数据接收、波特率/协议一致性
PWM输出	PI×4（读脉宽）	舵机/ESC响应脉宽、死区/饱和检查
电源轨	AI×2	上电电压窗口、纹波监测
状态灯/就绪	DI×2	状态反馈、模式切换确认

2. ECU / 域控节点（车身/底盘/工业）

DUT接口	接BOOK哪路	测什么
CAN节点	CAN×2	总线负载、报文周期、UDS服务
使能/复位	DI/DO×2	联锁逻辑、急停响应时间
反馈电压	AI×1	模拟量传感器回读
通信断线	SW×1	断CAN/断DI，看故障处理

3. 军工/院所板卡（弹载/机载/测试工装）

DUT接口	接BOOK哪路	测什么
遥测遥控	RS422×2	差分数据链、帧解析、误码率
地面测试总线	RS485×1	多设备轮询、地址识别
BIT状态	DI×4	自检结果、故障码读取
电源监测	AI×4	多路电压轨、过压/欠压判据

---

四、最小接线拓扑：飞控板"通电体检"怎么接

下面是不玩HIL闭环、只做板级体检+通信一致性+安全逻辑触发的最小配置：

TesterRT BOOK（加固笔记本式）
              ┌──────────────────────────────┐
  [CAN1]─────┤ CAN转接盒 ├─► 飞控 CAN节点   （版本/DID/Mavlink）
  [RS232]────┤ 转接盒     ├─► 飞控调试口    （参数/日志）
  [AI 1~2]───┤ 分压/保护 ├─► 飞控电源轨    （±10V量程采电压）
  [DI 0~x]───┤ 电平匹配   ├─► 状态LED/就绪  （TTL 3.3/5V）
  [DO 0]─────┤ 驱动/继电器├─► 复位/使能
  [SW x]─────┤ 信号继电器 ├─► 断通信线/断DI回路（故障注入）
              └──────────────────────────────┘

---

五、怎么测：三种可落地的测试套件

套件①：飞控/ECU「板级通电体检」（ETest/TestQuick路径）

目标：上电→握手→版本对不对→通信活不活→电源在不在窗口→PASS/FAIL

1. 上电：外部程控电源或人工上电，BOOK负责监测

2. 通信握手：通过RS232/CAN读版本字符串/DID/心跳帧

3. 电源监测：AI采电压轨，落在[Vmin, Vmax]内算PASS

4. 状态确认：DI读"准备好/锁定/状态灯"

5. 复位验证：DO触发复位，看是否重新握手成功

6. 自动报告：PDF/Excel归档，带时间戳+曲线+判读结果

本质：把"工程师手点串口助手+万用表+记笔记"编成可重复执行的序列。

---

套件②：安全链/联锁验证（DI·DO·SW 那套）

目标：急停/使能/限位/联锁是不是真生效、是不是真及时

测试项	接线	判据
急停响应	DI读急停按钮 → DO控使能	急停触发后，动力PWM ≤X ms消失
断线保护	SW串在DI回路 → 断开	DUT进故障态/断使能
模式切换	DO模拟按键 → DI读状态	模式跳转正确、无抖动

---

套件③：协议级HIL/交联模拟（SimuRTS路径）

• 真实飞控/ECU（DUT）不动

• BOOK下位机跑陪测模型/交联环境模型

• 通过CAN/串口/AI-AO/DI-DO跟DUT对话

举例：

• 通过CAN发"假GPS帧/假姿态增量"，看飞控模式切换

• 用SW断CAN线/断DI回路，看DUT是否进FAILSAFE

• 用DO模拟"人为触发"，验证模式跳转

适用边界：BOOK适合交联逻辑/协议/故障保护层HIL；若要"六自由度飞行动力学高保真闭环+转台"，需升级到机架式ETest_RT方案。

---

六、测试原理一句话讲透

TesterRT BOOK的"测" = 在实时核保证的确定节拍下：对DUT施加已知输入（帧/电平/继电器切换）→ 采回真实输出（帧/电压/PWM/状态）→ 用你定义的判据（阈值/字段值/时序窗）给出Pass/Fail → 归档。

而 HIL​ 只是在上面多了一层：

下位机里跑一个交联模型，让"已知输入"由模型按时间推进算出——但DUT仍是那块真板子。

---

七、三个常见误区

误区	正确说法
"AO能给DUT供电"	❌ AO是±10V量级模拟输出，不是电源；供电走外部程控电源
"SW能切30A动力"	❌ SW是信号继电器（0.5A/60VDC级），只能做信号级断线/切换
"不用转接就能怼DUT"	❌ 接口是航插，必须配转接线缆/转接盒落到DB9或端子排
