从一句自然语言到可运行业务模块的全过程，每一帧都拆给你看

​

深度揭秘 5W 分析 OPS 闭环 57 子环节 OODER Studi

引言：为什么要把一条流水线"切开 57 刀"？

在前一篇《做一款 AI-IDE 有多难》中我们提出了"6 步 OPS 闭环"的概念图。但抽象的 6 步永远只是 PPT，真正决定 AI-IDE 能不能"自主跑业务"的是 6 步之内的每一个细节环节——LLM 怎么超时熔断？工具调用怎么并行？编译失败怎么降级？检测不通过怎么回灌？审计怎么留痕？

这篇文章基于 OODER Studio 的真实源码，把 6 步拆成 57 个可被独立观测、独立修复、独立审计的子环节，并对每一个环节做 5W 分析（What / Why / Where / When / Who），让你看清这条"AI 工业流水线"到底是怎么转的。

本文阅读路径建议：① 先看下方全景图建立宏观印象 → ② 看 5W 罗盘理解分析方法 → ③ 选你最感兴趣的 Step 跳读详表 → ④ 末尾总结给出企业实施清单。

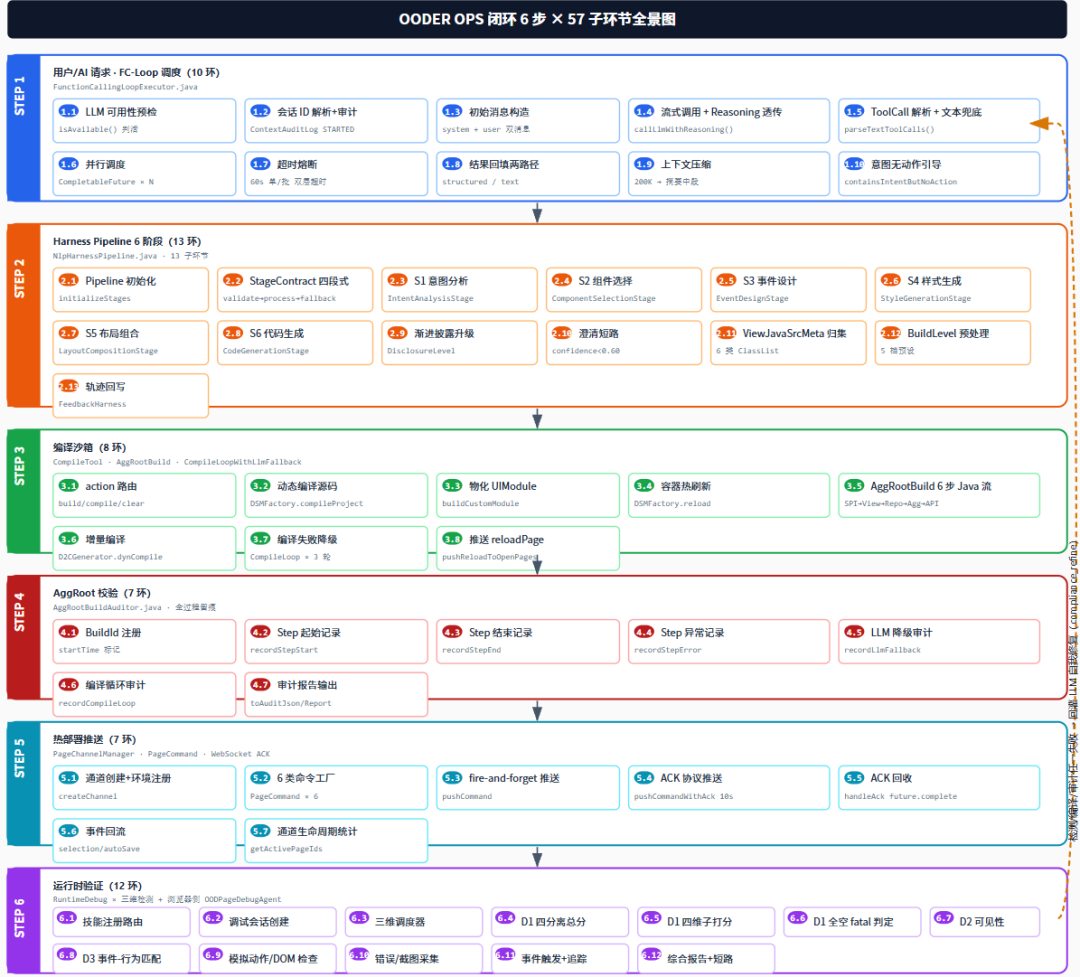

一、57 个子环节全景图

步骤	核心入口	子环节数	关键代价
Step 1 用户/AI 请求 · FC-Loop 调度	FunctionCallingLoopExecutor.java	10	LLM Token / 工具并发线程
Step 2 Harness Pipeline 6 阶段	NlpHarnessPipeline.java	13	三引擎并行 / 置信度计算
Step 3 编译沙箱	CompileTool.java + AggRootBuild.java	8	javac 内存编译 / DSM Reload
Step 4 AggRoot 校验	AggRootBuildAuditor.java	7	全过程留痕
Step 5 热部署推送	PageChannelManager.java	7	WebSocket × ACK
Step 6 运行时验证	ThreeDimensionDetector.java	12	静态评分 + 浏览器 Agent
合计		57	—

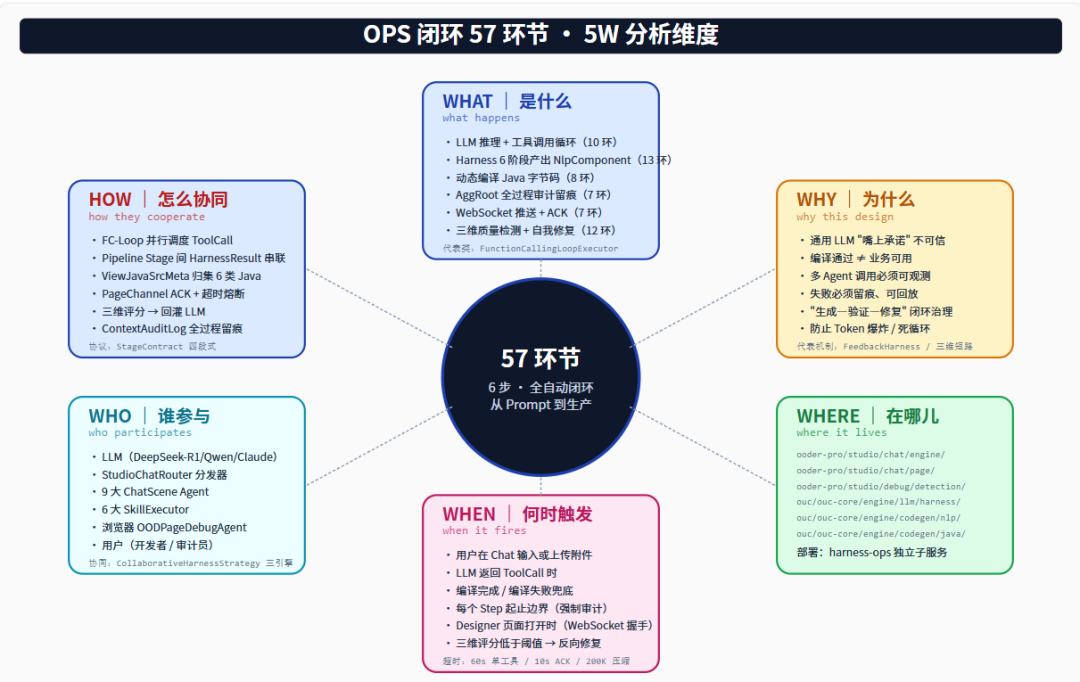

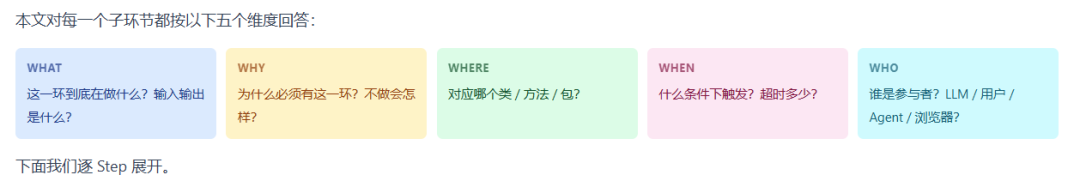

二、5W 分析罗盘：怎么拆一个环节？

三、Step 1 ｜ 用户请求 × FC-Loop 调度（10 环节）

定位：这是整条闭环的"入口与心跳"。FunctionCallingLoopExecutor 类负责把一句话变成一连串 LLM 推理 + 工具调用，并保证：① 不会无限循环；② 不会 Token 爆炸；③ 工具失败可降级；④ LLM "只说不做"会被强制纠正。

#	环节	WHAT	WHY	WHERE	WHEN	WHO
1.1	LLM 可用性预检	校验 llmService.isAvailable()	避免空跑，提前给出明确错误	executeLoop() 行 119-134	每次 FC-Loop 启动首检	UnifiedLlmService
1.2	会话 ID 解析 + 审计登记	提取 sessionId/conversationId/sceneId，写入 ContextAuditLog STARTED	留痕是闭环的前提，所有后续异常都可回溯	行 153-159	进入主循环前	ContextAuditLog
1.3	初始消息构造	组装 system + user 两条消息	所有 LLM 调用的最小种子	行 162-164	第一次 LLM 调用前	本地代码
1.4	流式调用 + Reasoning 透传	调 callLlmWithReasoning()，失败回退 callLlmSync()	双轨：分别走 onReasoning 与 onContent 回调，前端可分区渲染	行 850-934 + 936	FC-Loop 入口、每轮工具回填后	LLM（DeepSeek-R1）
1.5	ToolCall 解析 + 文本兜底	结构化失败时由 parseTextToolCalls() 匹配<tool_call>/json/中文"调用工具XXX"	不同模型的 FC 实现千差万别，三种降级解析保底	parseTextToolCalls() 行 789	无结构化 ToolCall 但文本含工具意图	本地解析器
1.6	并行 ToolCall 调度	CompletableFuture.supplyAsync 并行执行	3 个工具串行 = 3× 延迟；并行 = max	行 221-277，线程池 fc-tool-exec-N	本轮 ToolCalls 非空	线程池
1.7	超时熔断（单/批双层）	单工具 60s、批 60s 双层超时	防止慢工具拖死整轮	TIMEOUT_SCHEDULER + allOf().get	每次工具启动 + 批结束	调度器线程
1.8	结果回填两路径	structured 模式造 tool_calls 消息；text 模式文字合成	把工具结果转成 LLM 可理解的下一轮输入	appendToolResultMessages() 行 704	每个工具返回后	本地代码
1.9	上下文压缩（200K 阈值）	保留首尾，中间结构化摘要	避免 Token 爆炸 → API 报错 / 高额费用	compressMessages() 行 1113	估算 input tokens > 200000	本地摘要器
1.10	意图无动作引导兜底	“要读取” 但 0 个 ToolCall → 注入强制引导消息	大模型常"嘴上承诺"，最后一道防线	containsIntentButNoAction() 行 657	round=0 且含意图关键词	本地分析器

3.1 一条 FC-Loop 的典型时间线

T+0ms      用户消息 → 1.1 LLM 预检 → 1.2 审计登记T+5ms      1.3 初始消息构造T+50ms     1.4 LLM 流式开始 → reasoning 吐字T+800ms    1.4 返回 3 个 ToolCallT+810ms    1.6 三个并行 (fc-tool-exec-1/2/3)T+1700ms   全部完成（最慢 890ms）T+1750ms   1.4 下一轮 LLM 调用T+2400ms   1.4 最终回答 → 循环结束

四、Step 2 ｜ Harness Pipeline 6 阶段（13 环节）

定位：把"LLM 一句话"翻译为"NlpComponent + Java 类名清单"的关键引擎。每阶段强制 StageContract 四段式契约。

#	环节	WHAT	WHY	WHERE	WHEN	WHO
2.1	Pipeline 初始化	注册 6 Stage + FeedbackHarness	启动期固化，运行期不组装	initializeStages() 行 38-45	Spring 启动	Spring 容器
2.2	StageContract 四段式	validate→process→validate→fallback	“可能失败的 LLM 推理” → “必有结果的工程组件”	executeInternal() 行 75-129	每个 Stage 进入	Stage 自身
2.3	S1 意图分析	NL → JSONObject{formName, layout, fields, actions}	管线语义起点	IntentAnalysisStage 行 234	Pipeline 第 1 步	nlpService
2.4	S2 组件选择	意图 → 组件清单（BLOCK/LABEL/FORM/…）	抽象意图绑定到 23+ 组件库	ComponentSelectionStage 行 357	S1 完成后	组件库
2.5	S3 事件设计	组件 → 事件清单	无事件 = 静态原型	EventDesignStage 行 465	S2 完成后	EventTemplate 库
2.6	S4 样式生成	JSONObject{global, components…}	样式与结构分离	StyleGenerationStage 行 536	S3 完成后	StyleTemplate 库
2.7	S5 布局组合	扁平组件 → 嵌套树 + dataBinding	建立页面空间关系	LayoutCompositionStage 行 607	S4 完成后	本地组装器
2.8	S6 代码生成	五维输入 → Java DSL	Pipeline “出货物”	CodeGenerationStage 行 709	S5 完成后	本地代码生成器
2.9	DisclosureLevel 升级	confidence 跨阈值 → SKELETON/STRUCTURED/COMPLETE	低置信不硬塞结果	executeInternal 行 102-105	每个 Stage 出口	本地评分器
2.10	Clarification 短路	confidence≤0.60 → 返回澄清问题	宁可问回去，不猜错往下	createClarificationResponse 行 151	置信度过低	本地 → 用户
2.11	ViewJavaSrcMeta 归集	6 个 ClassList：view/repo/agg/child/service/rootServices	对应 DDD 6 类 Java 的"翻译表"	ViewJavaSrcMeta 行 28	S6 → 编译前	本地归集器
2.12	BuildLevel 预处理	MINIMAL / SIMPLE / NORMAL / FULL / DDD	避免对 “TODO 列表” 用完整 DDD	BuildLevelPreprocessor 行 42	codegen 前	本地分类器
2.13	轨迹回写	feedbackHarness.recordTrace()	全管线可观测与可回放	FeedbackHarness 行 87/93/127	每个 Stage 出口	FeedbackHarness

五、Step 3 ｜ 编译沙箱（8 环节）

定位：把 DSL 编译为 JVM 可执行字节码。CompileTool 是入口，AggRootBuild 是 6 步 Java 流，CompileLoopWithLlmFallback 提供 3 轮降级。

#	环节	WHAT	WHY	WHERE	WHEN	WHO
3.1	action 路由 + project 解析	build/compile/clear；三级回退	同一工具复用三模式	execute() 行 66	LLM 调用 compile_project	CompileTool
3.2	动态编译源码	DSMFactory.compileProject	.java 文件 → 字节码	行 124	action=build	DSMFactory
3.3	物化 UIModule	EngineFactory.buildCustomModule	组件描述 → 前端可渲染	行 130	编译成功后	EngineFactory
3.4	容器热刷新	dsm.reload()	新字节码生效，无需重启	行 140	模块构建完	DSM 容器
3.5	AggRootBuild 6 步 Java	SPI→View→Repo→Agg→API→AggRoot	DDD 标准建造顺序	AggRootBuild.build 行 225	持久层模式触发	AggRootBuild
3.6	增量编译	D2CGenerator.dynCompile	只编译变化的源码	行 207/215/266/285/299	每步 AggRootBuild	内存 javac
3.7	编译失败降级（3 轮）	LLM 重写失败源码再编译	修复 90% 语法/类型错误	CompileLoopWithLlmFallback 行 52	编译失败	LLM + 编译器
3.8	推送 reloadPage	遍历所有页面推 reload 命令	自动加载新模块	pushReloadToOpenPages 行 199	编译成功	PageChannel

六、Step 4 ｜ AggRoot 校验（7 环节）

定位：编译/生成的"贴身审计员"。每一步起止、错、降级都被精确记录。

#	环节	WHAT	WHY	WHERE	WHEN	WHO
4.1	BuildId 注册	BUILD- + 时间戳	一次 build 一个 ID，对账用	行 21	build 启动	本地
4.2	Step 起始记录	stepRecords[step] = {startTime}	延迟分析基础	recordStepStart 行 26	每步进入	本地
4.3	Step 结束记录	fill endTime/success/detail	耗时 + 结果	recordStepEnd 行 34	每步正常退出	本地
4.4	Step 异常记录	fill error + failedStep	抛异常持久化	recordStepError 行 52	每步抛异常	本地
4.5	LLM 降级审计	className + reason	记录 AI 改过的类	recordLlmFallback 行 76	降级触发	LLM
4.6	编译循环审计	round/success/fail 数	量化 retry 收敛	recordCompileLoop 行 81	CompileLoop 每轮	本地
4.7	审计报告输出	JSON + 可读文本	回流监控系统	toAuditJson 行 86	流水线终态	Auditor

七、Step 5 ｜ 热部署推送（7 环节）

定位：把"新模块"最快推送到所有 Designer 页面，ACK 确认到达。

#	环节	WHAT	WHY	WHERE	WHEN	WHO
5.1	通道创建 + 环境注册	WebSocket → pageEnv.registerPage	每页一通道	createChannel 行 35	浏览器打开 Designer	WebSocket
5.2	6 类命令工厂	6 种 PageCommand	有限指令集，安全可控	PageCommand.java	编译完成 / 工具	本地
5.3	fire-and-forget	直接 sendMessage	高频命令省往返	pushCommand 行 67	requireAck=false	WebSocket
5.4	ACK 协议	pendingAcks + 10s 超时	关键命令确认到达	pushCommandWithAck 行 90	requireAck=true	WebSocket
5.5	ACK 回收	future.complete	让上游等待	handleAck 行 112	前端回 ack	WebSocket
5.6	事件回流	selection/autoSave/ping	后端感知前端状态	行 124	用户操作 Designer	WebSocket
5.7	通道生命周期	getActivePageIds/count	运维监控	行 132/142	定时器	本地

八、Step 6 ｜ 运行时验证（12 环节）

定位：“编译通过"≠"业务对了”。三维度量化评分，不达标自动回灌 LLM 修复。

#	环节	WHAT	WHY	WHERE	WHEN	WHO
6.1	技能注册路由	canExecute 路由 7 大工具	统一入口	行 34+45	LLM 调用 debug_xxx	SkillExecutor
6.2	调试会话创建	DebugContextManager.createContext	多轮共享上下文	行 59	首次 debug_open	DebugManager
6.3	三维调度器	DetectionPlan → D1/D2/D3	按意图选检测深度	ThreeDimensionDetector 行 30	质量评估	调度器
6.4	D1 四分离总分	统计 4 维评分聚合	四分离是体系灵魂	FourSepCompleteness 行 15	detect	D1 Detector
6.5	D1 四维子打分	按 category 对 4 维评分	不同组件必填项不同	行 76/120/144/193	每组件遍历	D1 Detector
6.6	D1 全空 fatal	四维同时空 → fatal	“啥都没设” = 漏生成	行 62-73	每组件	D1 Detector
6.7	D2 可见性审计	zeroSize/displayNone	编译过但不可见也没用	VisibilityAudit 行 16	detect	D2 Detector
6.8	D3 事件-行为匹配	EventBehaviorSpec 静态规则	有事件没行为 = 哑按钮	EventBehaviorMatch	detect	D3 Detector
6.9	模拟动作/DOM 检查	下发指令给浏览器 Agent	真正点击，比静态更准	行 88/103	LLM 触发	浏览器 Agent
6.10	错误/截图采集	Agent 回填	编译报错喂给 LLM	行 120/131	LLM 触发	浏览器 Agent
6.11	事件触发+追踪	triggerRecord/traceRecord	触发才暴露	行 144/174	LLM 触发	浏览器 Agent
6.12	综合报告+短路	overallScore + criticalIssues	低分 — 回灌 FC-Loop 修复	行 56	检测完成	报告器 → FC-Loop

九、总结：57 环节背后的工程哲学

把这条流水线讲完，我们能提炼出 6 条 AI-IDE 工程哲学：

#	哲学	对应环节
1	留痕一切：任何决策、任何失败、任何降级都必须可回放	1.2 / 2.13 / 4.1-4.7
2	三层熔断：单工具超时 → 批超时 → 整轮 Message 压缩	1.7 / 1.9 / 3.7 轮次限
3	可治理的 LLM：StageContract 四段式把任意自由输出归一为工程契约	2.2 / 2.9 / 2.10
4	强制闭环：6.12 的反向回灌让流水线"自动迭代直到达标"	6.12 → 1.4 再循环
5	前后端实时同步：WebSocket ACK 协议保证"AI 改了、前端收到了、用户看到了"	5.4 / 5.5 / 5.6
6	DDD 对齐的元数据：ViewJavaSrcMeta 的 6 个 ClassList 是 LLM 与 Java 工程的翻译表	2.11 / 3.5 / 4.1-4.7

9.1 关键源码路径速查

模块	绝对路径
FC-Loop 核心	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\chat\engine\FunctionCallingLoopExecutor.java
Harness Pipeline 6 阶段	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\llm\harness\NlpHarnessPipeline.java
HarnessResult 输出模型	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\llm\harness\HarnessResult.java
StageContract 契约接口	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\llm\harness\StageContract.java
ViewJavaSrcMeta 六类归集	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\codegen\java\ViewJavaSrcMeta.java
AggRootBuild 6 步 Java 流	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\codegen\java\AggRootBuild.java
Step 枚举	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\codegen\java\Step.java
CompileTool 编译沙箱	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\chat\knowledge\tool\CompileTool.java
CompileLoopWithLlmFallback	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\codegen\nlp\CompileLoopWithLlmFallback.java
AggRootBuildAuditor	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\codegen\nlp\AggRootBuildAuditor.java
BuildLevelPreprocessor	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\codegen\nlp\BuildLevelPreprocessor.java
PageChannel 管理	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\chat\page\PageChannelManager.java
PageChannel 单通道	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\chat\page\PageChannel.java
PageCommand 6 类命令	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\chat\page\PageCommand.java
RuntimeDebug 沙箱	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\debug\skill\RuntimeDebugSkillExecutor.java
ThreeDimensionDetector	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\debug\detection\ThreeDimensionDetector.java
FourSepCompletenessDetector	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\debug\detection\FourSepCompletenessDetector.java
VisibilityAuditDetector	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\debug\detection\VisibilityAuditDetector.java
EventBehaviorMatchDetector	e:\github\a2ui\ooder-pro\src\main\java\net\ooder\studio\debug\detection\EventBehaviorMatchDetector.java
FeedbackHarness 轨迹	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\llm\harness\FeedbackHarness.java
CollaborativeHarnessStrategy	e:\github\a2ui\ouc\ouc-core\src\main\java\net\ooder\engine\llm\harness\CollaborativeHarnessStrategy.java

最后一句：一台机器上有 57 个齿轮同时转动，没有一个是多余的。每个齿轮的卡顿或缺失，都有可能让 AI-IDE 从"一个神奇的 Demo"退化为"一个昂贵的玩具"。这就是为什么做一款真正可用的 AI-IDE 这么难，也正是它如此迷人之处。
