一、行业痛点

AI 芯片、自动驾驶芯片算力需求暴涨，传统BGA、QFN这类老式平面封装短板暴露明显：信号线太长、互联密度上不去、散热跟不上，满足不了高端GPU、服务器芯片需求。

不少行业朋友只知道先进封装是未来趋势，但搞不懂传统封装瓶颈在哪，分不清 FC-BGA、2.5D、3D 三种技术的区别。本篇梳理封装迭代逻辑，讲清三种先进封装的用处和落地场景。

二、传统老封装天生短板

老式封装大多用引线键合，靠细金属丝连接芯片和基板，三大硬伤没法规避：

1.引线走线长，高频信号损耗大、延迟高；

2.引线数量有限，没法实现海量数据并行传输；

3.很难堆叠芯片，集成度做不高。

现在芯片制程越做越小，先进封装就成了突破算力上限的关键手段。

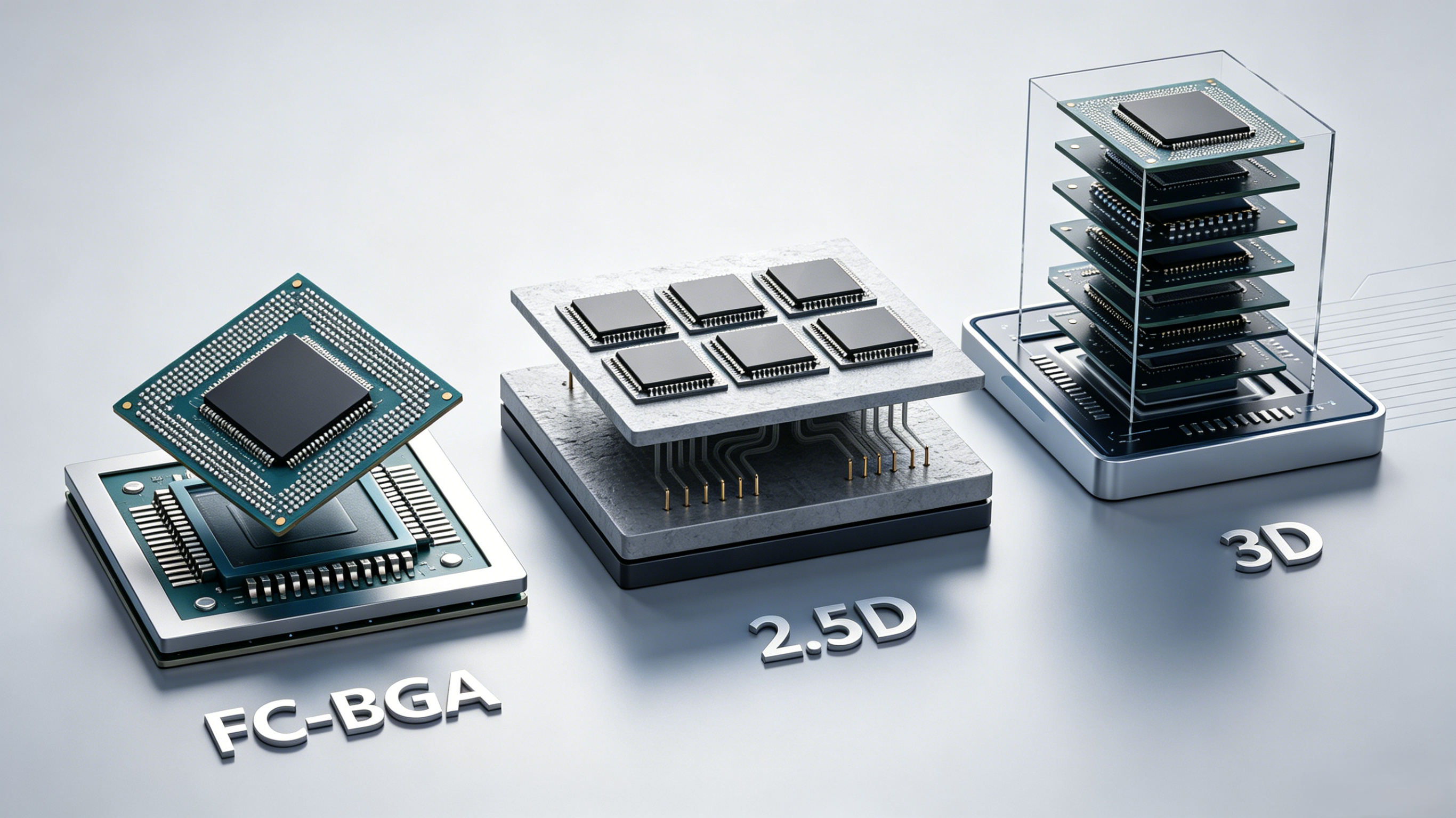

三、三种先进封装详解

1.FC-BGA 倒装球栅封装

FC-BGA 改用芯片倒扣工艺，芯片正面朝下，靠微米级凸点直接粘在基板上，省去引线。信号路径大幅缩短、散热变好、引脚密度翻倍。

目前量产最成熟，AI 推理芯片、GPU、服务器芯片普遍落地这款工艺。

2.2.5D 封装

2.5D 靠一块硅中介层，多颗裸片平铺在中介层表面完成互联，不用挨个连基板，解决多芯片布线拥挤、信号干扰问题。

多用于中高端显卡、算力模组，是现阶段量产落地最多的多芯片集成方案。

3.3D 堆叠封装

3D 是垂直叠芯片，多层裸片上下堆叠，通过垂直通孔连通，空间利用率和集成度拉满。

技术上限最高，现阶段多数还在小批量试产，未来超算、高端存储、顶级 AI 芯片是主要落地方向。

四、落地差异总结

FC-BGA：量产成熟、成本可控，当下高端芯片主流方案；

2.5D：多芯片集成能力强，中高端产品首选；

3D：性能顶尖，但工艺难、造价高，还在逐步量产爬坡。

五、误区纠正

1.误区：先进封装 = 把芯片堆在一起

纠正：堆叠只是外观，核心难点是高密度布线、低损耗信号传输、散热管控整套技术。

2.误区：3D 比 2.5D 先进，未来会全面替代

纠正：二者应用场景不一样，2.5D 适合大批量量产，3D 主打极致性能，长期共存。

3.误区：先进封装会淘汰传统封装

纠正：普通消费芯片依旧靠传统封装压低成本，新老封装长期互补。

六、本期小结

1.传统封装跟不上高算力需求，先进封装是芯片提性能的关键；

2.FC-BGA 是现阶段产业化主力，2.5D 横向拼芯片、3D 纵向叠芯片；

3.先进封装迭代，始终围绕减延迟、提集成、优化散热三个目标。
