Qt Quick 粒子系统（七）：扩散方向模型
一、粒子往哪里飞
上一篇解决了"粒子从哪里出生"的问题，这一篇解决"粒子往哪里飞"。粒子的运动方向由 Emitter 的 velocity（速度）和 acceleration（加速度）属性控制，两者的值类型都是 Direction（实际为 StochasticDirection）。
Qt Quick 粒子系统提供了三种基础 Direction 模型和一种组合模型：AngleDirection（极坐标模型）、PointDirection（直角坐标模型）、TargetDirection（目标点模型）、CumulativeDirection（组合模型）。每种模型对应不同的参数输入方式，选错模型会导致参数难以理解或效果不符合预期。
本文围绕"你有什么参数就用什么模型"展开，先讲数学本质，再通过五个示例演示参数调优。
二、开发环境与版本说明
本文所有代码基于以下环境验证（验证日期：2026-06-10）：
- Qt 版本：6.8.2
- 编译器：MinGW 64-bit
- 操作系统：Windows 11
- 构建工具：CMake 3.29
Direction 的 API 从 Qt 5 起稳定，Qt 6.5+ 均可直接运行本文代码。
三、原理分析：三种方向模型
3.1 Direction 的角色
Direction 是 Emitter 的 velocity 和 acceleration 属性的值类型（实际类型为 StochasticDirection，Direction 是其基类）。它定义了一个速度向量或加速度向量：
velocity：粒子诞生时的初始速度，决定粒子往哪飞、飞多快acceleration：粒子受到的持续加速度，决定粒子的运动轨迹如何变化
一个粒子的运动可以用物理公式描述：
位置 = 初始位置 + velocity × t + 0.5 × acceleration × t²
两者可以使用不同的 Direction 模型。
3.2 AngleDirection：极坐标模型
输入参数：角度（angle）+ 速度大小（magnitude）
数学本质：将速度分解为直角坐标分量
vx = magnitude × cos(angle)
vy = magnitude × sin(angle)
关键属性：
| 属性 | 含义 | 默认值 |
|---|---|---|
angle |
发射角度（度） | 0 |
angleVariation |
角度随机偏移范围 | 0 |
magnitude |
速度大小（像素/秒） | 0 |
magnitudeVariation |
速度大小随机偏移范围 | 0 |
角度参考系：Qt Quick 的角度以向右为 0 度，顺时针递增：
适用场景：均匀扩散、锥形喷射、定向发射。当你知道"往哪个角度飞、飞多快"时，用 AngleDirection。
3.3 PointDirection：直角坐标模型
输入参数：x 方向速度 + y 方向速度
数学本质：直接指定速度的 x/y 分量，不做坐标转换
vx = x + random(-xVariation, +xVariation)
vy = y + random(-yVariation, +yVariation)
关键属性：
| 属性 | 含义 | 默认值 |
|---|---|---|
x |
x 方向速度分量 | 0 |
xVariation |
x 方向随机偏移 | 0 |
y |
y 方向速度分量 | 0 |
yVariation |
y 方向随机偏移 | 0 |
适用场景：抛物线轨迹（配合 acceleration）、定向流动、锥形扩散。当你知道"x 方向飞多快、y 方向飞多快"时，用 PointDirection。
3.4 TargetDirection：目标点模型
输入参数：目标点坐标（targetX, targetY）+ 速度大小（magnitude）
数学本质：速度方向指向目标点，大小由 magnitude 决定
dx = targetX - particle.x
dy = targetY - particle.y
angle = atan2(dy, dx)
vx = magnitude × cos(angle)
vy = magnitude × sin(angle)
关键属性：
| 属性 | 含义 | 默认值 |
|---|---|---|
targetX |
目标点 x 坐标（相对于 Emitter） | 0 |
targetY |
目标点 y 坐标（相对于 Emitter） | 0 |
targetItem |
目标 Item（优先级高于 targetX/targetY） | 无 |
targetVariation |
目标点随机偏移范围 | 0 |
magnitude |
速度大小（像素/秒） | 0 |
magnitudeVariation |
速度大小随机偏移 | 0 |
proportionalMagnitude |
是否按距离比例计算速度 | false |
targetItem：可以直接绑定一个 QML Item 作为目标，优先级高于 targetX/targetY。无需手动计算坐标偏移。
proportionalMagnitude：设为 true 时，magnitude 被解释为"距目标点距离的倍数/秒"——粒子离目标远时速度快，接近时自动减速，产生自然的减速效果。默认 false，magnitude 为固定像素/秒。
适用场景：粒子汇聚、吸引效果、指向性发射。当你知道"飞向哪个点"时，用 TargetDirection。
3.5 CumulativeDirection：组合模型
数学本质：多个 Direction 的速度向量叠加
v_total = v_1 + v_2 + ... + v_n
CumulativeDirection 内部可以包含任意数量的子 Direction，它们的速度向量会相加。比如一个 AngleDirection（随机扩散）叠加一个 PointDirection（定向偏移），粒子就同时具有扩散和定向运动。
适用场景：需要同时具有多种运动特征的复合效果。
3.6 选型决策
3.7 velocity 与 acceleration 的配合
两者的常见搭配模式：
- 纯 velocity：粒子匀速直线运动
- velocity + acceleration：粒子变速运动（如抛物线）
- 纯 acceleration（velocity 为 0）：粒子从静止开始加速
最经典的配合是"抛物线"：velocity 用 AngleDirection（斜向上），acceleration 用 PointDirection（向下重力）。
四、代码实现
4.1 Direction_AngleSpread.qml：水平扩散
每个示例都由 ParticleSystem、ImageParticle、Emitter 三部分组成，后续只展示 Emitter 核心配置。
Emitter {
anchors.left: parent.left
anchors.verticalCenter: parent.verticalCenter
width: 1; height: 1
emitRate: 100
lifeSpan: 4000
size: 10
velocity: AngleDirection {
angle: 0 // 基础方向向右
angleVariation: 30 // ±30° 随机偏移
magnitude: 150 // 速度 150 像素/秒
magnitudeVariation: 50 // 速度在 [100, 200] 之间随机
}
}
结果是粒子从左侧向右呈扇形扩散，扩散角度 60 度（±30 度）。magnitudeVariation 是双向偏移（150 ± 50），速度不同的粒子形成参差不齐的前沿。
4.2 Direction_Parabolic.qml：抛物线轨迹
Emitter {
anchors.left: parent.left
anchors.verticalCenter: parent.verticalCenter
width: 1; height: 1
emitRate: 60
lifeSpan: 4000
size: 10
velocity: AngleDirection {
angle: 315
angleVariation: 10
magnitude: 200
magnitudeVariation: 30
}
acceleration: PointDirection {
y: 80
}
}
velocity：angle: 315 表示向右上方发射。推导过程：0° 是正右方，90° 是正下方（顺时针递增），270° 是正上方，所以 315° = 270° + 45° = 向上偏右 45°。magnitude: 200 表示初始速度较快。
acceleration：PointDirection { y: 80 } 表示持续向下的加速度，模拟重力。注意 y: 80 是正值——在 Qt Quick 坐标系中，y 轴向下为正，所以正值 y 表示向下的加速度。
两者配合产生了抛物线轨迹：粒子先斜向上飞，速度逐渐被重力抵消，到达最高点后开始下落。
4.3 Direction_ConeSpread.qml：锥形扩散
Emitter {
x: parent.width / 2
y: 80
width: 1; height: 1
emitRate: 100
lifeSpan: 3000
size: 10
velocity: PointDirection {
x: 0
y: 150
xVariation: 60
yVariation: 30
}
}
x: 0, y: 150 表示基础方向向下，xVariation: 60 表示水平方向 ±60 的随机偏移，yVariation: 30 表示垂直方向 ±30 的随机偏移。结果是粒子从顶部向下呈锥形扩散——中心区域粒子密集，边缘稀疏。
这个效果用 AngleDirection 也能实现（angle: 90, angleVariation: 20），但 PointDirection 更直观地表达了"向下为主、左右偏移"的意图。
4.4 Direction_TargetSpread.qml：目标扩散
Emitter {
anchors.left: parent.left
anchors.verticalCenter: parent.verticalCenter
width: 1; height: 1
emitRate: 80
lifeSpan: 4000
size: 10
velocity: TargetDirection {
targetX: targetPoint.x - emitter.x
targetY: targetPoint.y - emitter.y
targetVariation: 80
magnitude: 120
magnitudeVariation: 30
}
}
targetX / targetY：目标点坐标是相对于 Emitter 的偏移量。代码中用 targetPoint.x - emitter.x 和 targetPoint.y - emitter.y 通过 QML 属性绑定动态计算——当目标点或 Emitter 移动时，偏移量会自动更新，粒子始终指向目标点。
实际上 TargetDirection 还提供了 targetItem 属性，可以直接绑定目标 Item，不需要手动计算偏移：targetItem: targetPoint。本例使用手动计算是为了演示相对坐标的含义。
targetVariation: 80：目标点的随机偏移范围。设为 80 意味着粒子不会精确飞向目标点，而是在目标点周围 80 像素的范围内随机偏移，避免"激光"效果。目标点用一个带呼吸动画的绿色圆形标记。
4.5 Direction_Cumulative.qml：组合方向
Emitter {
anchors.centerIn: parent
width: 1; height: 1
emitRate: 100
lifeSpan: 4000
size: 10
velocity: CumulativeDirection {
AngleDirection {
angle: 0
angleVariation: 360
magnitude: 80
}
PointDirection {
x: 50
y: 0
}
}
}
CumulativeDirection 包含两个子 Direction，速度向量逐帧相加：
- AngleDirection：
angleVariation: 360全方向随机扩散，提供均匀的"圆" - PointDirection：
x: 50向右偏移，提供一个向右的"箭头"
叠加后，向右的粒子更快，向左的粒子更慢甚至反向——整体呈现"被风吹动的烟花"效果。
4.6 同一个效果，不同实现——模型对比
以"锥形扩散"（粒子从顶部向下发射，水平随机偏移）为例，两种模型都能实现：
// 方案 A：AngleDirection —— 用角度控制扩散范围
velocity: AngleDirection {
angle: 90; angleVariation: 20; magnitude: 150
}
// 方案 B：PointDirection —— 用 X/Y 分量控制偏移范围
velocity: PointDirection {
x: 0; y: 150; xVariation: 60; yVariation: 30
}
两者的视觉效果接近，但参数直觉不同：AngleDirection 的 angleVariation 控制扇形张角，适合喷射、火焰；PointDirection 的 xVariation 控制左右散布范围，适合雨帘、瀑布。选型依据：角度是核心参数用 AngleDirection，水平/垂直偏移量是核心参数用 PointDirection。
4.7 参数调优指南
| 模型 | 想要效果 | 调整什么 |
|---|---|---|
| AngleDirection | 扩散更集中/更宽 | 减小/增大 angleVariation（0~360） |
| AngleDirection | 粒子飞得更远 | 增大 magnitude |
| PointDirection | 左右散布更宽 | 增大 xVariation |
| PointDirection | 上下散布更宽 | 增大 yVariation |
| 抛物线 | 更陡峭 | 增大 acceleration.y |
| 抛物线 | 飞得更高 | 增大 velocity.magnitude |
规律：Variation 控制随机范围，基础值控制主运动方向和强度。
五、运行效果
Direction_AngleSpread.qml：红色星形粒子从页面左侧向右呈扇形扩散，扩散角度约 60 度。

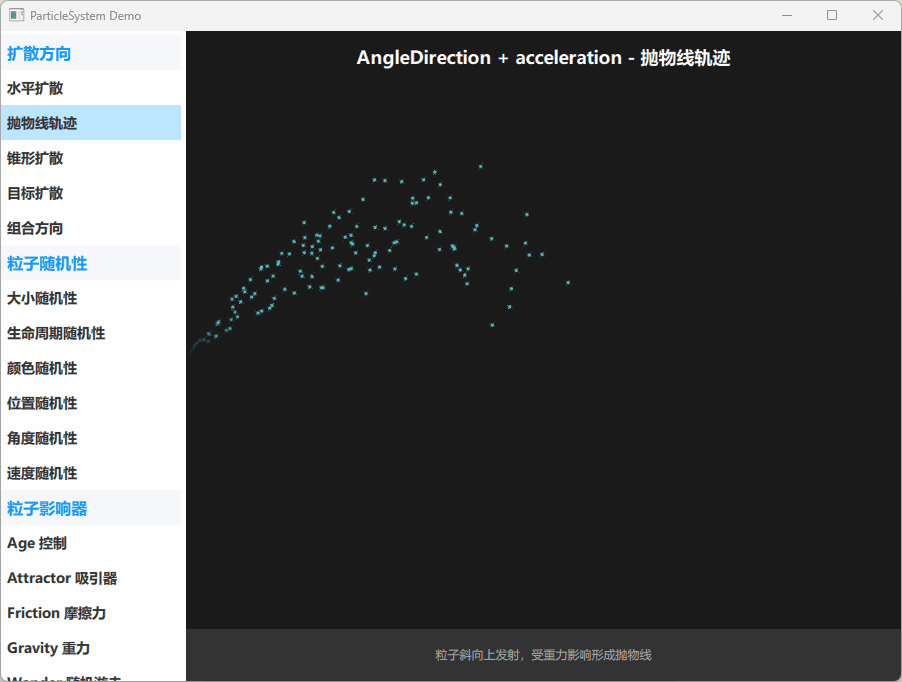

Direction_Parabolic.qml：青色星形粒子从左侧斜向上发射，在重力作用下画出优美的抛物线轨迹。

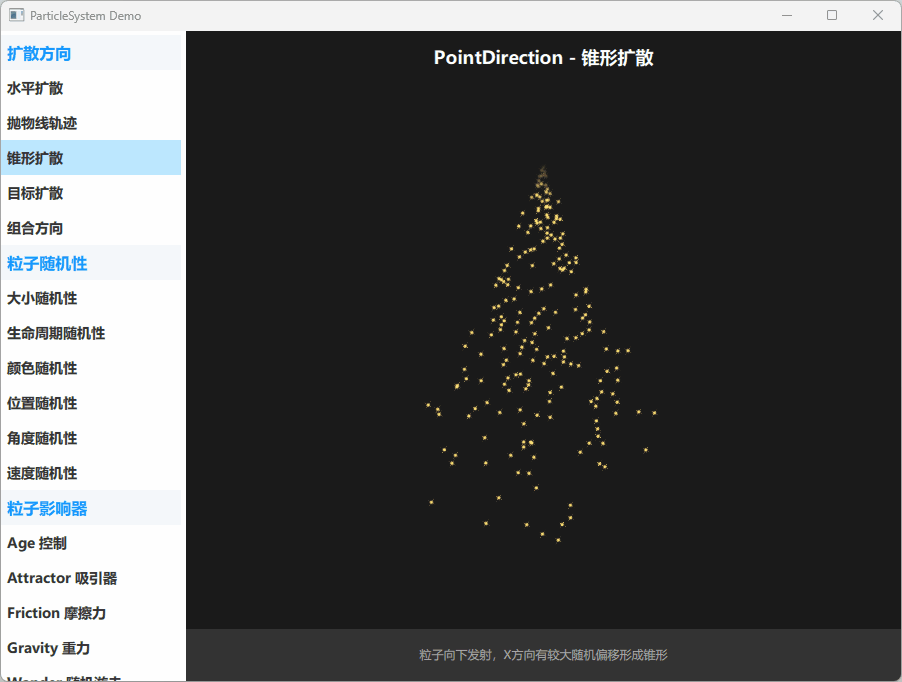

Direction_ConeSpread.qml：黄色星形粒子从顶部向下呈锥形扩散，中心密集、边缘稀疏。

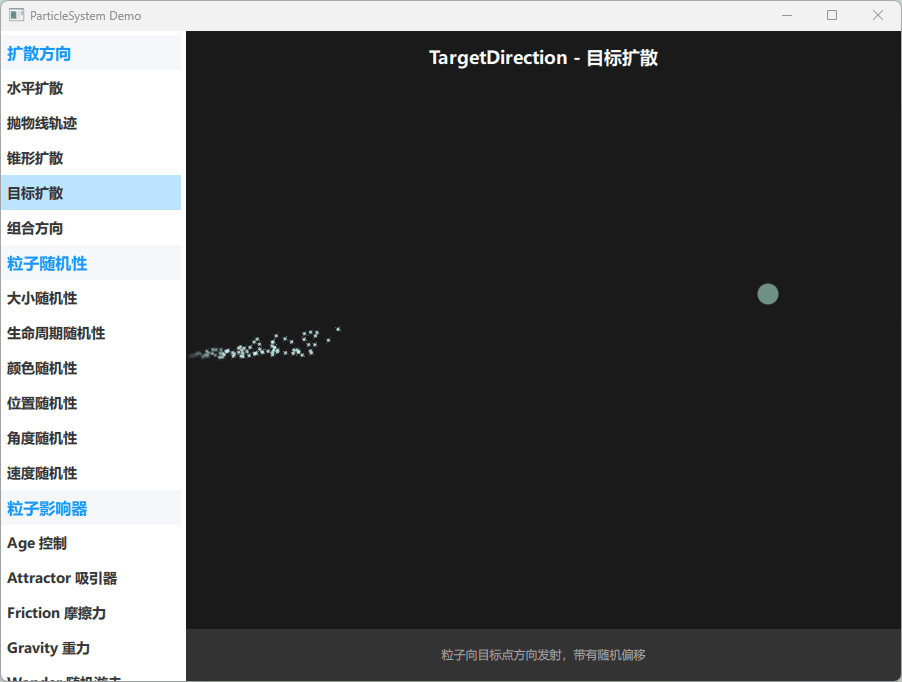

Direction_TargetSpread.qml：绿色星形粒子从左侧向右上方的目标点汇聚，但不精确——带有自然的发散效果。目标点有呼吸动画标记。

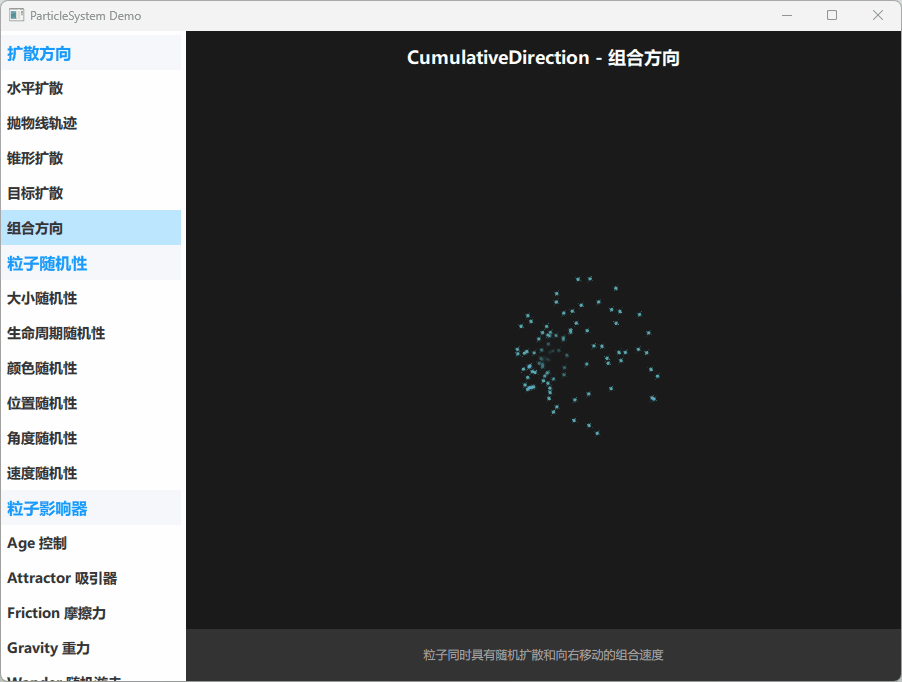

Direction_Cumulative.qml：青色星形粒子从中心向四面八方扩散，但整体有明显的向右漂移趋势。
六、适用边界与限制条件
- velocity 只能设一个 Direction，不能同时写两个。需要多种方向叠加时用 CumulativeDirection，但
velocity和acceleration可以使用不同的模型 - acceleration 最常用 PointDirection（如重力
y: 80），AngleDirection 和 TargetDirection 作为加速度时语义不直观 - 角度单位是度（0-360），向右为 0 度，顺时针递增：0° = 右，90° = 下，270° = 上
- TargetDirection 的 targetX/targetY 是相对坐标（相对于 Emitter）。不想手动计算可以用
targetItem直接绑定目标 Item - magnitude 为 0 时粒子静止，有 acceleration 则从静止开始加速
- angleVariation 为 0 时所有粒子精确沿 angle 方向发射；为 360 时完全随机扩散
七、总结
回到开头的问题：“粒子往哪里飞？”——答案取决于你手里的参数。
三种模型的核心区别在于参数输入方式：AngleDirection 用极坐标，PointDirection 用直角坐标，TargetDirection 用目标点坐标。同一个效果（如锥形扩散）可以用不同模型实现，选择取决于哪个模型的参数更符合你的直觉。需要多种运动叠加时，CumulativeDirection 将多个向量相加。
velocity 和 acceleration 可以混用不同模型。最经典的配合是"抛物线"：velocity 用 AngleDirection 控制发射方向，acceleration 用 PointDirection 模拟重力。
下一篇讲解粒子的随机性参数——位置、速度、角度。
资源下载：qml_particlesystem —— 包含完整的、可运行的代码
系列目录
- 上一篇：Qt Quick 粒子系统（六）：五种发射区域的精确控制
- 本文：Qt Quick 粒子系统（七）：扩散方向模型
- 下一篇：Qt Quick 粒子系统（八）：发射随机性——位置、速度与角度
