第一节：基于进气质量流量的瞬间成烟面积计算模型

一、模型核心思想

将涡喷发动机视为一个高能量、定流量的气体发生器。其成烟能力取决于它所能加速和携带的烟剂总量，以及将这些物质扩散到大气中的效率。

二、系统内在性能模型

1、 最大烟剂携带能力 (ṁ_smoke_max)
气流携带粉末的能力受限于其动量和管道设计。一个关键的经验法则是 “载固比”，即烟剂质量流量与空气质量流量的比值。
ṁ_smoke_max ≈ ṁ_air × R_carry

• R_carry：最大允许载固比。对于通过文丘里效应吸入的轻质粉末，此值通常在 0.05 到 0.15 (即5%到15%) 之间。我们取 R_carry = 0.1 作为优化设计的典型值。

• 案例计算：当 ṁ_air = 2.0 kg/s 时，ṁ_smoke_max ≈ 2.0 × 0.1 = 0.2 kg/s。

2. 有效烟剂供应速率 (ṁ_smoke_effective)
由于粉体的流动性问题（您提供的松装密度0.3-0.4表明其流动性一般），实际吸入量可能低于理论最大值。
ṁ_smoke_effective = ṁ_smoke_max × η_feeding

• η_feeding： 供料效率 (0-1)。对于流动性较好的粉末和优化设计的文丘里管，此值可达0.8-0.9。我们取 η_feeding = 0.85。

• 案例计算：ṁ_smoke_effective ≈ 0.2 kg/s × 0.85 = 0.17 kg/s。

3. 初始射流参数

• 射流速度 (V_jet)： 主要由发动机设计决定，对于小型涡喷，此值通常在 300 - 450 m/s。我们取 V_jet = 400 m/s 进行计算。

• 初始扩散半径 (σ₀)： 与喷口尺寸和湍流强度相关。对于一个中等尺寸喷口，初始横向/垂直标准差可取 σ₀ ≈ 1.5 - 2.5 米。我们取 σ₀ = 2.0 m。

三、环境扩散与面积计算模型

我们采用高斯烟羽模型，并忽略颗粒沉降（因红外烟剂颗粒通常极细）。

1. 大气扩散参数 (σ_y, σ_z)
采用适用于中性大气条件（D类）的Briggs城市扩散公式：

• 横向扩散参数： σ_y(x) = σ₀ + 0.08 * x / √(1 + 0.0001 * x)

• 垂直扩散参数： σ_z(x) = σ₀ + 0.06 * x / √(1 + 0.0015 * x)

• x： 下风距离 (m)。

2. 地面轴线浓度计算
C(x, 0, 0) = ṁ_smoke_effective / (π * U * σ_y(x) * σ_z(x))

• U： 环境风速 (m/s)。我们分别计算 U=1 m/s 和 U=3 m/s 的案例。

3. 可见（有效）烟幕轮廓与面积
定义一个有效遮蔽阈值浓度 C_threshold。对于红外遮蔽，此值要求较高。我们假设 C_threshold = 0.5 g/m³ = 0.0005 kg/m³。

• 烟幕长度 (L)： 满足 C(x, 0, 0) ≥ C_threshold 的最大下风距离 x_max。

• 烟幕宽度 (W(x))： 在特定x处，满足 C(x, y, 0) ≥ C_threshold 的宽度，W(x) ≈ 2 * √( 2 * σ_y(x)² * ln( C(x,0,0) / C_threshold ) )。

• 投影面积 (A)： 对烟幕宽度从 x=0 到 x=L 进行积分： A ≈ ∫ W(x) dx。

为简化计算，我们采用等效矩形法，即 A ≈ L * W_avg，其中 W_avg 是烟幕中部的平均宽度。

四、综合计算案例

以 ṁ_air = 2.0 kg/s 为核心案例，计算不同风速下的成烟面积。

步骤1：计算有效烟剂供应速率
ṁ_smoke_effective = 2.0 kg/s × 0.1 × 0.85 = 0.17 kg/s

步骤2：计算烟幕长度 (L)
我们需要找到 C(x, 0, 0) = C_threshold 时的 x_max。
C(x,0,0) = 0.17 / (π * U * σ_y(x) * σ_z(x)) = 0.0005

• 案例A：风速 U = 1 m/s

  • 通过迭代计算（或作图），发现当 x ≈ 450 m 时，σ_y ≈ 31 m, σ_z ≈ 20 m。

  • C(450, 0, 0) = 0.17 / (3.14 * 1 * 31 * 20) ≈ 0.00087 kg/m³ > 0.0005 kg/m³。

  • 当 x ≈ 550 m 时，浓度低于阈值。因此取 L₁ ≈ 500 m。

• 案例B：风速 U = 3 m/s

  • 同理，当 x ≈ 250 m 时，σ_y ≈ 19 m, σ_z ≈ 13 m。

  • C(250, 0, 0) = 0.17 / (3.14 * 3 * 19 * 13) ≈ 0.00073 kg/m³ > 0.0005 kg/m³。

  • 当 x ≈ 300 m 时，浓度低于阈值。因此取 L₃ ≈ 280 m。

步骤3：估算平均宽度 (W_avg)
取 x = L/2 处的宽度作为平均宽度。

• 案例A (U=1 m/s, L=500m)：在 x=250m 处，σ_y ≈ 19 m, C(250,0,0) ≈ 0.00143 kg/m³。

  • W_avg₁ ≈ 2 * √( 2 * 19² * ln(0.00143 / 0.0005) ) ≈ 2 * √(722 * ln(2.86)) ≈ 2 * √(722 * 1.05) ≈ 55 m。

• 案例B (U=3 m/s, L=280m)：在 x=140m 处，σ_y ≈ 12 m, C(140,0,0) ≈ 0.00107 kg/m³。

  • W_avg₃ ≈ 2 * √( 2 * 12² * ln(0.00107 / 0.0005) ) ≈ 2 * √(288 * ln(2.14)) ≈ 2 * √(288 * 0.76) ≈ 42 m。

步骤4：计算投影面积 (A)

• 案例A (U=1 m/s)： A₁ ≈ L₁ * W_avg₁ ≈ 500 m * 55 m = 27,500 m²。

• 案例B (U=3 m/s)： A₃ ≈ L₃ * W_avg₃ ≈ 280 m * 42 m = 11,760 m²。

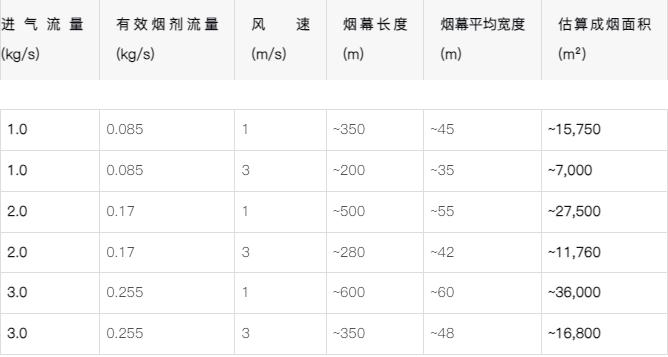

五、模型总结与参数表

根据上述模型，可以得出不同进气流量和风速下的成烟面积估算：

六、结论与讨论

1. 进气流量是决定性因素：面积随 ṁ_air 近似线性增加。流量从1.0增至3.0 kg/s，面积也大致变为3倍。

2. 风速的双刃剑效应：风速增大，虽能更快拉长烟幕，但稀释效应占主导，导致有效长度和宽度均减小，最终总面积显著下降。在您的设定下，3m/s风速的面积约为1m/s时的40%-50%。

3. 松装密度的意义：您提供的0.3-0.4的松装密度，证实了烟剂流动性尚可，这使得我们假设的 η_feeding=0.85 和 R_carry=0.1 是合理的。如果松装密度更低（如<0.2），流动性会变差，这些效率系数就需要下调。

4. 红外遮蔽的挑战：该模型基于相对较高的阈值浓度（0.5 g/m³）。如果实际红外遮蔽所需的阈值更高，所有面积数据将大幅缩水。这突出了开发高效红外烟剂的重要性。

第二节：考虑时间因子的成烟面积计算案例

在实战状态下，计算烟雾的立向面积（即烟墙的面积）时，需要考虑时间因子和烟雾扩散 dynamics。假设一个连续点源烟雾释放场景，并计算5分钟后的立向面积。立向面积指的是在垂直于风向的垂直平面上，烟雾浓度超过阈值浓度的区域面积。计算采用高斯烟羽模型，并考虑大气稳定度、风速和释放参数。

一、假设参数

• 烟雾释放速率 (Q) = 2 kg/s（典型烟雾弹释放速率）

• 风速 (u) = 1.5 m/s（中等风速）

• 大气稳定度类别 = D（中性稳定度，常见于昼夜交替条件）

• 阈值浓度 (C_th) = 0.0001 kg/m³（可见烟雾或健康影响的典型阈值）

• 时间 (t) = 5分钟 = 300秒

• 下风距离 (x) = u × t = 1.5 × 300 = 450 m

二、扩散参数计算

对于大气稳定度类别 D，在下风距离 x = 450 m 处，使用 Briggs 开阔乡村扩散公式估算扩散参数：

• 水平扩散参数 (σ_y) = 33 m（基于插值：在 400 m 处 σ_y=30 m，在 500 m 处 σ_y=36 m）

• 垂直扩散参数 (σ_z) = 16.5 m（基于插值：在 400 m 处 σ_z=15 m，在 500 m 处 σ_z=18 m）

三、立向面积计算

立向面积 (A) 的计算公式为：

其中，C_max 是烟雾在垂直平面上的最大浓度，计算公式为：

1. 计算C_max:

C_max=2×3.14×1.5×33×16.52=5129.192≈0.00039kg/m3

2. 计算 C_max/C_th:

C_max/C_th:=0.00010.00039=3.9

3. 计算 ln(Cmax/Cth): ln⁡(3.9)≈1.36ln(3.9)≈1.36

4. 计算立向面积 A:

A=2×3.14×33×16.5×1.36 ≈4648.5 m2

因此，5分钟成烟面积（立向面积）约为 4649 m²。

四、讨论

• 这个计算考虑了时间因子（5分钟）通过下风距离 x = u × t 体现。

• 立向面积表示烟雾在垂直方向上的扩散范围，适用于评估烟雾屏障的覆盖面积。

• 实际应用中，需根据具体释放条件（如释放高度、地形）调整模型参数。
