本文是个人项目记录（七）GPIO和中断子系统控制器驱动：基于i.MX6ULL的嵌入式Linux终端系统构建与多子系统控制器驱动开发—GPIO和中断控制器驱动部分的完整开发记录。
这是项目的最后一部分，记录基于i.MX6ULL平台，从零编写GPIO控制器驱动（gpio_chip）同时也是子中断控制器驱动（irq_chip + irq_domain + chained handler），GPIO功能通过sysfs接口控制LED验证，中断功能通过一个极简的测试设备驱动+SR501人体红外模块验证。调试使用Ftrace的trace_event和function_graph追踪中断处理的完整函数调用链

项目已完成，开源在我的Github，有完整的文档和源码，欢迎Star⭐
仓库地址：[https://github.com/illusOwo-ff/i.MX6ULL-bsp-driver-project]

文章目录

一、本部分说明

本部分是"基于i.MX6ULL的嵌入式Linux终端系统构建与多子系统控制器驱动开发"项目的最后一个驱动部分。前面已完成UART控制器驱动、I2C适配器驱动、SPI控制器驱动，本模块实现GPIO控制器+中断控制器。

之所以GPIO控制器同时也是子中断控制器的原因是SPI/I2C/UART的中断是直连GIC的单根线，驱动里直接devm_request_irq就行。GPIO不同，每组32个引脚共享2根GIC中断线（pin0-15一根，pin16-31一根），需要一个子中断控制器来读ISR寄存器分辨具体是哪个引脚触发的，并且由于GPIO的中断功能寄存器和GPIO功能寄存器在同一块硬件空间，因此和官方一样，GPIO控制器驱动里同时实现了gpio_chip（GPIO功能）和irq_chip+irq_domain（中断控制器功能）。

二、关键结构体与回调函数

GPIO部分——gpio_chip

gpio_chip是GPIO控制器的核心结构体，描述一组GPIO引脚的操作方法

需要设置的成员：

成员	填什么	说明
label	自定义名字	在/sys/class/gpio/gpiochipN/label里显示
parent	&pdev->dev	关联platform_device
owner	THIS_MODULE	固定
base	-1	动态分配GPIO全局编号
ngpio	32	一组GPIO有32个引脚
of_node	pdev->dev.of_node	让内核通过设备树找到此GPIO控制器
can_sleep	false	MMIO操作不会睡眠
direction_input	自己实现	操作GDIR寄存器
direction_output	自己实现	操作DR和GDIR寄存器
get	自己实现	读PSR寄存器
set	自己实现	写DR寄存器
get_direction	自己实现	读GDIR寄存器
request	gpiochip_generic_request	内核函数，转发给pinctrl申请引脚复用
free	gpiochip_generic_free	内核函数，释放pinctrl占用
to_irq	自己实现	调irq_find_mapping查找virq

注册/注销函数：

注册：gpiochip_add_data(&gc, 私有数据指针) —— 第二个参数通过gpiochip_get_data(gc)取回
注销：gpiochip_remove(&gc)

中断部分——irq_chip

irq_chip描述子中断控制器的硬件操作方法，怎么屏蔽、使能、确认中断、设置触发类型

需要实现的回调：

回调	功能	操作寄存器
irq_mask	屏蔽某引脚中断	读-改-写IMR，清对应bit
irq_unmask	使能某引脚中断	读-改-写IMR，置对应bit
irq_ack	清除中断状态	往ISR对应bit写1（write-1-to-clear）
irq_set_type	设置触发类型	写ICR1/ICR2（2bit编码）+ EDGE_SEL（双边沿）+ 切换流控handler

irq_chip不需要注册，在irq_domain的map回调里通过irq_set_chip_and_handler关联到具体的virq。

中断部分——irq_domain及其ops

irq_domain管理hwirq（引脚号0~31）到virq（Linux虚拟中断号）的映射。使用linear方式创建。

irq_domain_ops需要实现的回调：

回调	功能	实现方式
map	建立映射时的初始化	调irq_set_chip_and_handler关联irq_chip + 调irq_set_chip_data设私有数据
xlate	翻译设备树中断描述	调用内核函数irq_domain_xlate_twocell（#interrupt-cells=2的标准格式）

创建方式： irq_domain_add_linear(node, 32, &ops, 私有数据)

注意创建domain后立即循环调irq_create_mapping(domain, i)为32个引脚全部建好映射，确保后续gpiod_to_irq能立即找到对应的virq，这是使用linear domain的GPIO驱动的常见做法，这样可以保证设备驱动使用gpiod_get_irq的时候map已经建立

中断部分——chained handler

链式中断处理函数，在GIC父中断触发时被调用，负责读ISR寄存器分辨是哪个引脚触发的。

注册方式： irq_set_chained_handler_and_data(父中断号, handler函数, 私有数据) —— GPIO5有2根父中断线，注册2次，共用同一个handler。

三、硬件基础知识

GPIO

GPIO（General Purpose Input/Output）是SoC上最简单的外设。输出模式下CPU写数据寄存器控制引脚电平（高/低），输入模式下CPU读状态寄存器获取外部信号电平。IMX6ULL有GPIO1~GPIO5共5组，每组32个引脚，寄存器布局一致，仅基地址不同。

GPIO中断与子中断控制器

GPIO中断有5种触发类型：低电平、高电平，上升沿、下降沿、双边沿。

GPIO中断区别于SPI/I2C/UART中断的核心点：多对一共享。以GPIO5为例，32个引脚共享2根GIC中断线（pin0-15一根，pin16-31一根）。GIC只知道"GPIO5有中断"，但不知道是哪个引脚，因此需要子中断控制器读ISR寄存器分辨

完整数据流：外部信号变化 → ISR对应bit置1 → IMR对应bit为1（已使能）→ 父中断线通知GIC → GIC调chained handler → handler读ISR & IMR得到pending → 遍历每个pending bit调generic_handle_irq → 流控handler（handle_edge_irq/handle_level_irq）调irq_ack和设备驱动handler

边沿触发 vs 电平触发的流控差异

边沿触发（handle_edge_irq）：先ack清状态再调handler——防止处理期间丢新边沿。

电平触发（handle_level_irq）：先mask屏蔽，调handler，再unmask——因为电平一直在，不先mask会反复触发。

irq_set_type里需要根据触发类型调irq_set_handler_locked切换对应的流控handler。

四、NXP手册

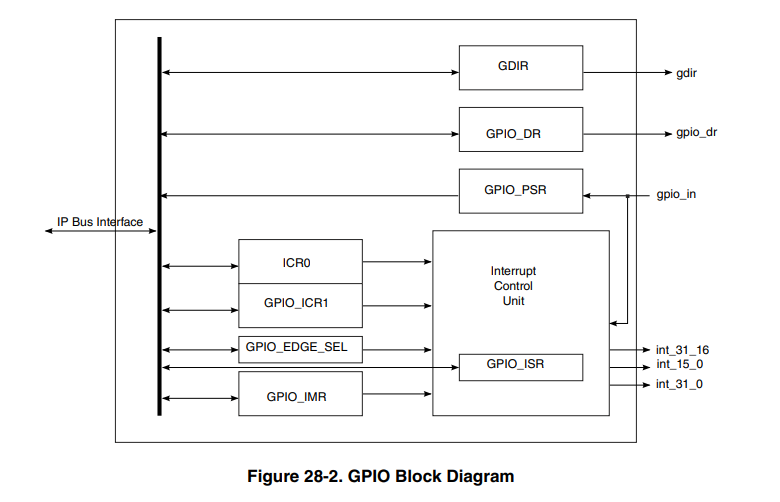

硬件结构（取自NXP官方芯片手册1346页）

在这里插入图片描述

寄存器

8个寄存器，每个32bit，每bit对应一个引脚（bit N对应pin N）。

GPIO功能寄存器（3个）：

寄存器	偏移	读/写	说明
DR	0x00	读写	数据寄存器，写设输出电平，读返回输出锁存值
GDIR	0x04	读写	方向寄存器，0=输入，1=输出
PSR	0x08	只读	引脚状态寄存器，反映引脚真实物理电平

中断功能寄存器（5个）：

寄存器	偏移	读/写	说明
ICR1	0x0C	读写	中断配置，pin0-15，每引脚2bit
ICR2	0x10	读写	中断配置，pin16-31，每引脚2bit
IMR	0x14	读写	中断屏蔽，1=使能，0=屏蔽
ISR	0x18	读写	中断状态，1=挂起，write-1-to-clear
EDGE_SEL	0x1C	读写	双边沿选择，1=强制双边沿（覆盖ICR）

ICR 2bit编码：

编码	触发类型
00	低电平触发
01	高电平触发
10	上升沿触发
11	下降沿触发

ICR bit位置计算：pin N < 16时在ICR1的[2N+1:2N]位，pin N >= 16时在ICR2的[2(N-16)+1:2(N-16)]位

五、同步互斥

内核框架提供的保护

GPIO框架（gpiolib）： 有全局gpio_lock保护gpio_desc表，但调gpio_chip回调时不持任何锁。两个线程可以同时进入set函数操作同一个DR寄存器。

IRQ框架： 每个irq_desc有自己的desc->lock。handle_edge_irq/handle_level_irq在调irq_chip回调前持有该锁并关中断。但不同引脚是不同的irq_desc、不同的锁，两个不同引脚的mask操作可以并发操作同一个IMR寄存器。

跟SPI/I2C框架自动保护不同，GPIO和IRQ框架都不保护共享硬件寄存器的读-改-写操作，需要驱动自己加锁。

驱动中的spinlock保护

在驱动私有数据中定义一把spinlock，保护所有读-改-写操作。使用spin_lock_irqsave/spin_unlock_irqrestore，因为gpio回调可能在进程上下文被调用，irq_chip回调在中断上下文被调用，irqsave版本两种场景都安全

六、设备树配置

官方GPIO节点分析（imx6ull.dtsi）

gpio5: gpio@020ac000 {
    compatible = "fsl,imx6ul-gpio", "fsl,imx35-gpio";
    reg = <0x020ac000 0x4000>;
    interrupts = <GIC_SPI 74 IRQ_TYPE_LEVEL_HIGH>,   /* pin0-15共享 */
                 <GIC_SPI 75 IRQ_TYPE_LEVEL_HIGH>;    /* pin16-31共享 */
    gpio-controller;
    #gpio-cells = <2>;
    interrupt-controller;
    #interrupt-cells = <2>;
};

父中断是电平触发（LEVEL_HIGH），这意味着只要ISR中有pending且IMR使能，父中断线一直保持高。而且imx6ull.dtsi中GPIO节点没有clocks属性（GPIO时钟always-on）也没有gpio-ranges属性

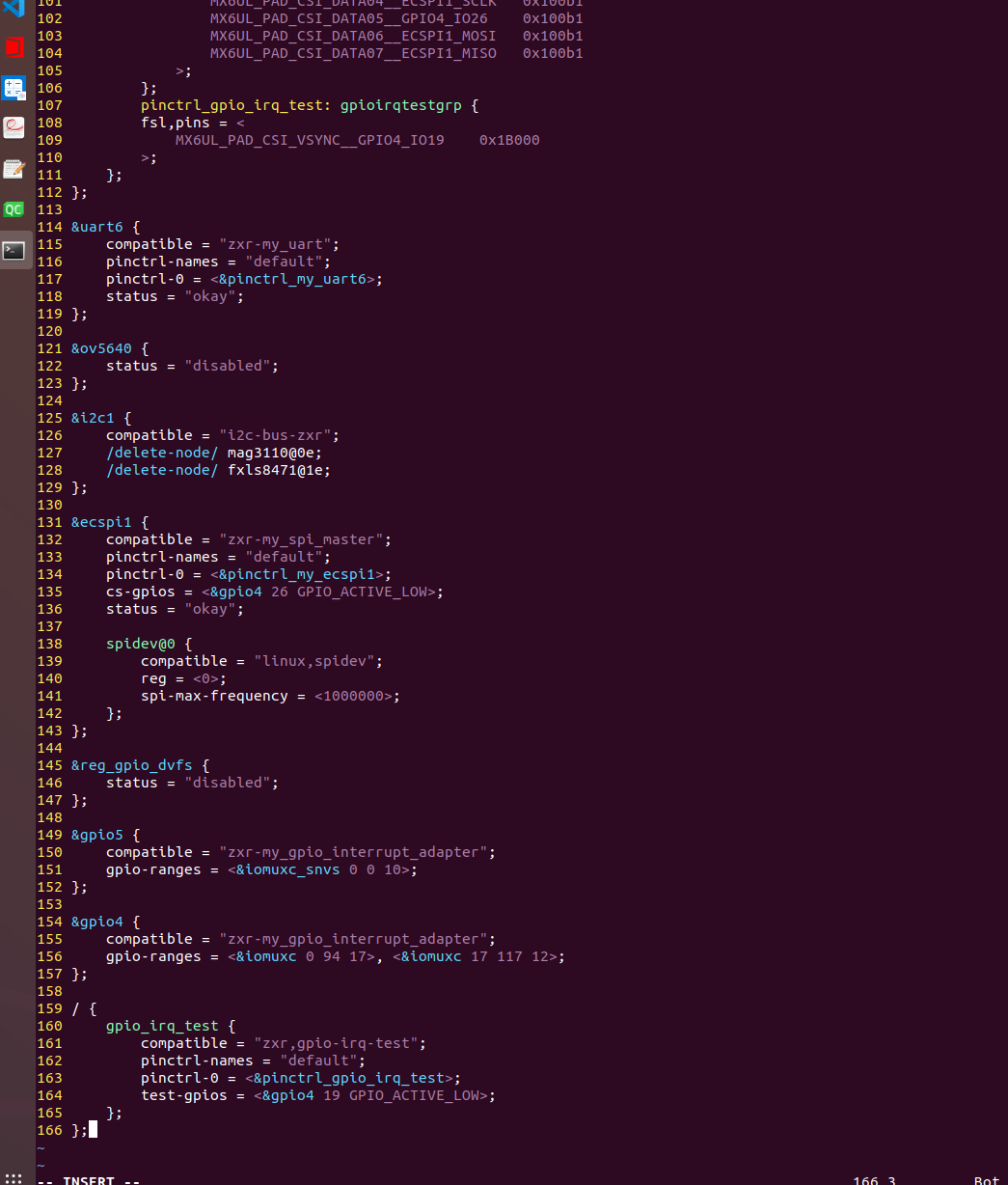

自己的板级设备树修改

覆盖&gpio4和&gpio5的compatible为自己的，继承dtsi中的reg/interrupts/gpio-controller/interrupt-controller等属性。为GPIO5添加gpio-ranges = <&iomuxc_snvs 0 0 10>（10个SNVS引脚），为GPIO4添加gpio-ranges = <&iomuxc 0 94 17>, <&iomuxc 17 117 12>（29个物理引脚分两段映射，NAND域17个+CSI域12个，不是32因为IO29-IO31无物理pad）。
禁用reg_gpio_dvfs释放GPIO5_IO03给LED测试。
中断测试引脚选GPIO4_IO19（CSI_VSYNC pad，在扩展板有引出且CSI已disable），pinctrl配置100K上拉+迟滞（0x1B000）
在这里插入图片描述

GPIO-Pinctrl联动机制

gpio-ranges建立了GPIO引脚号到pinctrl引脚号的映射。当sysfs export或gpiod_get请求一个引脚时：

gpio_request → chip->request = gpiochip_generic_request
  → pinctrl_gpio_request → 查gpio-ranges找到pinctrl引脚编号
  → 调官方pinctrl的gpio_request_enable → 写IOMUXC寄存器复用为GPIO功能

这样不需要单独写pinctrl节点，引脚复用是自动完成的。

七、测试设备驱动

为验证中断功能编写了一个简单的测试设备驱动，结构如下：

probe：

devm_gpiod_get获取GPIO引脚（触发gpio_chip->request → pinctrl复用）
gpiod_to_irq获取virq（触发gpio_chip->to_irq → irq_find_mapping）
devm_request_irq注册中断handler（触发irq_set_type写ICR + irq_unmask写IMR）

中断handler： 递增cout++, printk

这个测试驱动同时验证了gpio_chip的request/to_irq回调、irq_domain map、irq_set_type、irq_unmask、以及实际中断触发时的chained handler→irq_ack→handler完整链路

八、测试验证

驱动加载检查

insmod gpio_interrupt_adapter.ko
lsmod | grep gpio                          # 确认加载
cat /sys/kernel/debug/gpio                 # 确认两组GPIO控制器注册
cat /sys/class/gpio/gpiochipN/label        # 确认label为自己的名字

加载后debugfs中出现两个"zxr-my_gpio"控制器：GPIO5(base=448, 32pins)和GPIO4(base=480, 32pins)。

GPIO功能测试（LED）

测试结果：LED正确响应亮灭，验证direction_output和set函数操作DR/GDIR寄存器正确。

中断功能测试（SR501）

硬件接线：SR501的VCC→5V，GND→GND，OUT→GPIO4_IO19。

在这里插入图片描述

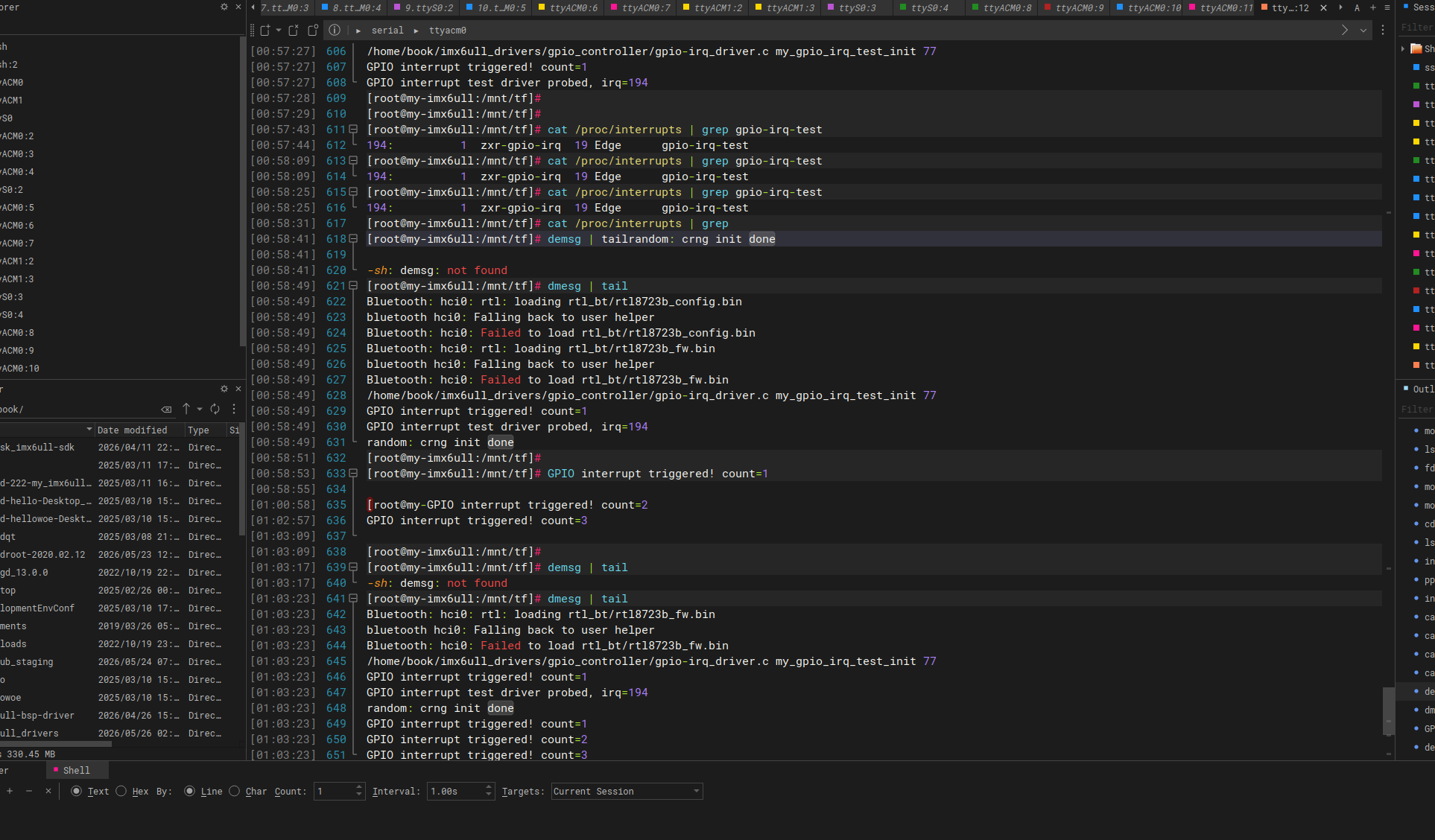

/proc/interrupts的每个字段确认：virq=194分配成功、中断控制器名"zxr-gpio-irq"正确、hwirq=19正确、Edge触发类型正确。

SR501触发后中断正确触发和处理，验证了irq_domain map、irq_set_type、irq_unmask、chained handler、irq_ack的完整链路。

九、调试分析

trace_event追踪中断事件

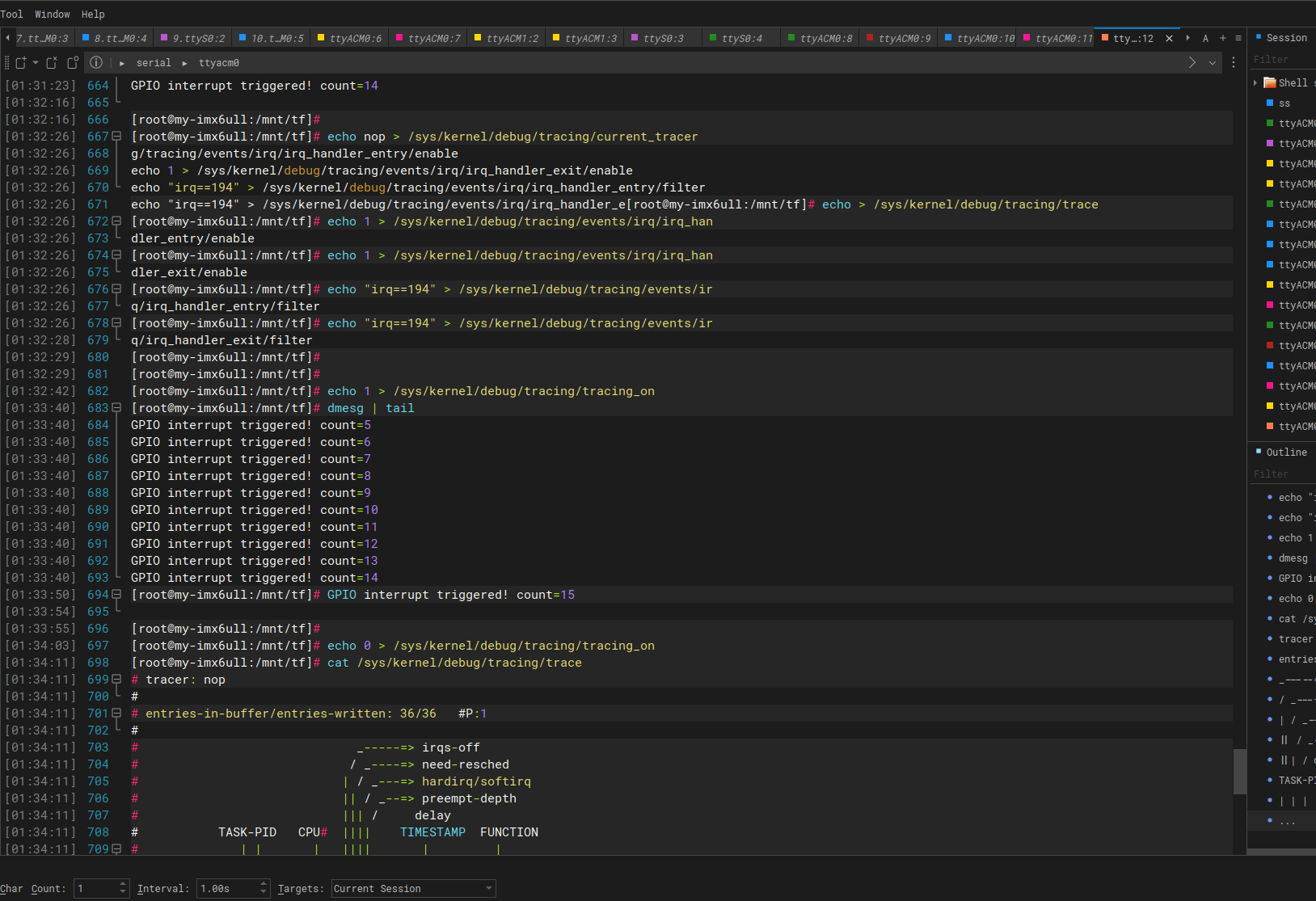

使用Ftrace的trace_event机制，启用irq_handler_entry/exit事件：
在这里插入图片描述

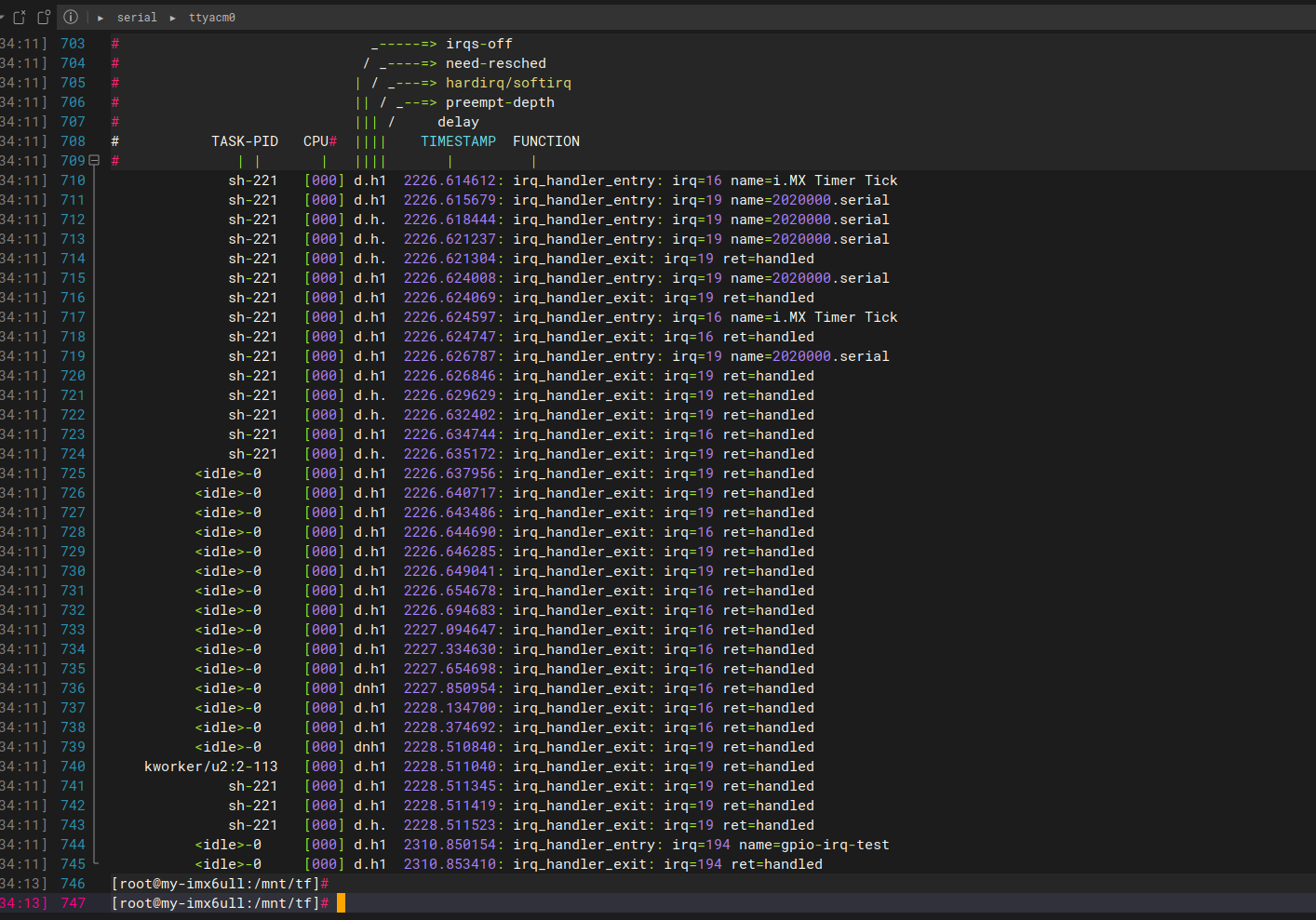

结果：

在这里插入图片描述

handler耗时3.256ms（主要是printk的console输出开销）。

Ftrace function_graph追踪完整调用链

使用set_graph_function锁定从chained handler入口开始追踪：

echo function_graph > /sys/kernel/debug/tracing/current_tracer
echo my_gpio_irq_handler > /sys/kernel/debug/tracing/set_graph_function
echo 1 > /sys/kernel/debug/tracing/tracing_on
# 触发中断...
echo 0 > /sys/kernel/debug/tracing/tracing_on
cat /sys/kernel/debug/tracing/trace

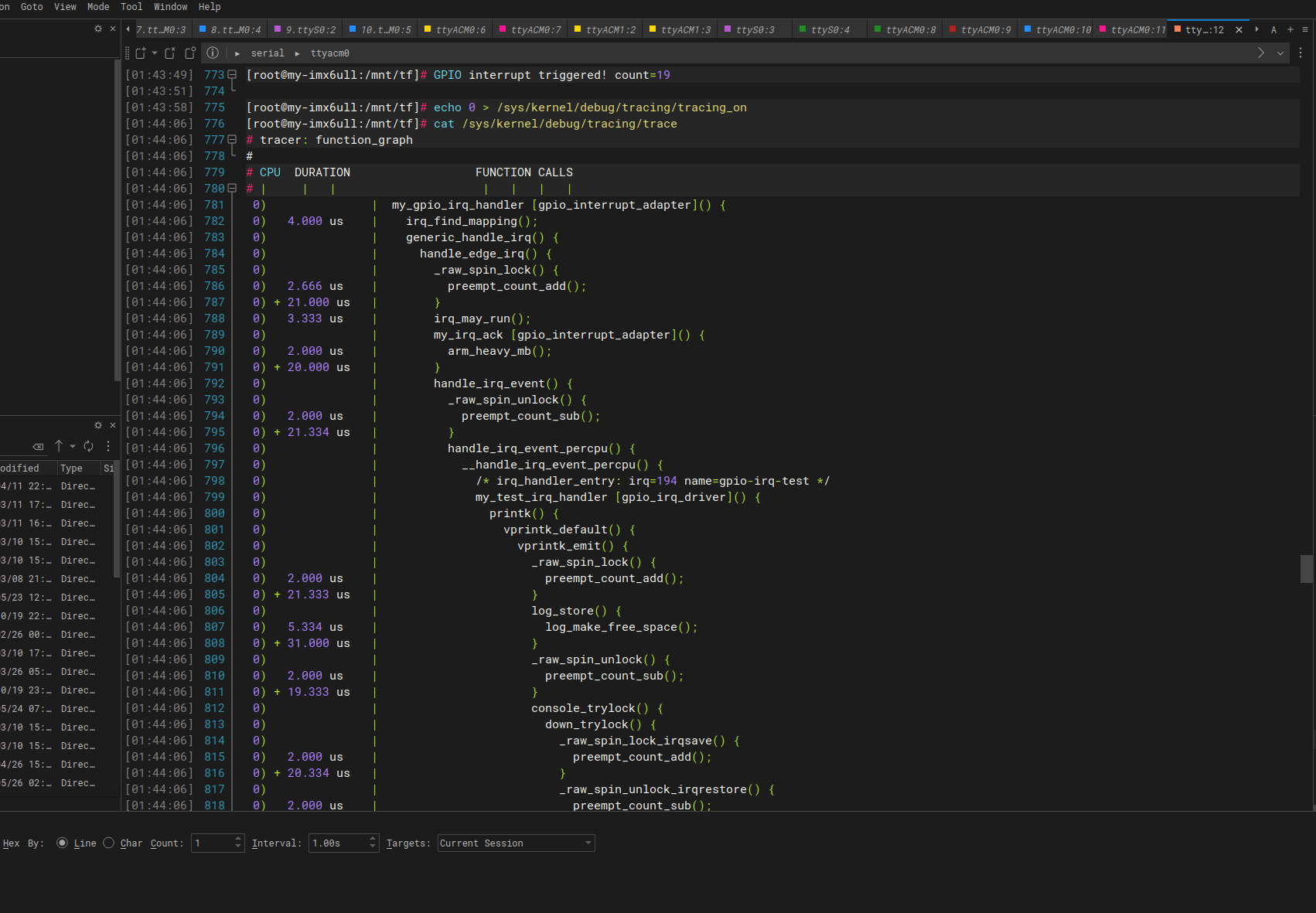

trace展示了完整的函数调用层级：
在这里插入图片描述

my_gpio_irq_handler()                      总耗时5660us
├── irq_find_mapping()               4us   查hwirq→virq映射
├── generic_handle_irq()           5577us   分发给流控handler
│   └── handle_edge_irq()
│       ├── my_irq_ack()             20us   写ISR清中断状态
│       └── handle_irq_event()
│           └── my_test_irq_handler()
│               └── printk()       ~5000us  console输出（耗时主因）
│                   └── imx_console_write()
│                       └── uart_console_write()
│                           └── imx_console_putchar() × 40+次
└── irq_chip_eoi_parent()            23us   通知GIC处理完毕
    └── gic_eoi_irq()

驱动本身的中断处理代码（ack+分发+eoi）总耗时约127us，不到总耗时的2.3%。5000us（88%）的开销全部来自printk的串口console逐字符输出——这印证了产品驱动中断处理函数里不能用printk，复杂操作应放到下半部。
