在 Verdin i.MX95 上部署单目深度估计以实现边缘 AI：模型适配、INT8 量化以及完整的嵌入式软件栈，支持通过单个 RGB 摄像头以 30 FPS 进行实时深度推理。

边缘计算中的计算机视觉

单目深度估计是指根据 RGB 摄像头捕获的单帧图像重建深度图。 本文演示了在 NXP i.MX95 处理器上部署 MiDaS 深度估计模型，将性能从 CPU 上的 7 FPS 提升至 Neutron NPU 上的 30 FPS，从而在 Toradex Verdin iMX95 计算机模块上实现实时推理。 我们涵盖了完整的工程路径，从为 NPU 兼容性进行的模型适配，到训练后量化、NPU 编译、GStreamer  pipeline 集成以及 Yocto 镜像构建。

该演示于2026年嵌入式世界大会（Embedded World 2026）上发布，旨在彰显Savoir-faire Linux 的边缘 AI 工程服务，并展示我们在嵌入式软件开发领域与Toradex 的长期合作伙伴关系。

单目深度估计在 Verdin iMX95 上运行的视频演示

为何要在边缘计算中采用单目深度估计？

深度感知是机器人技术、自主导航和工业检测的基础。传统方法依赖于立体摄像头或激光雷达，这会增加成本、功耗并增加校准复杂性。单目深度估计通过从单个摄像头推断深度来消除这些问题，单摄像头传感器在大多数嵌入式平台中已经广为使用。

然而，支撑该功能的人工智能模型计算量极大。在多数边缘硬件上，使用通用  CPU 以视频帧率运行这些模型并不现实。NXP i.MX 95 中的 Neutron 引擎改变了这一局面。它在仅消耗几瓦功耗的同时，提供了模型推理所需的吞吐量。

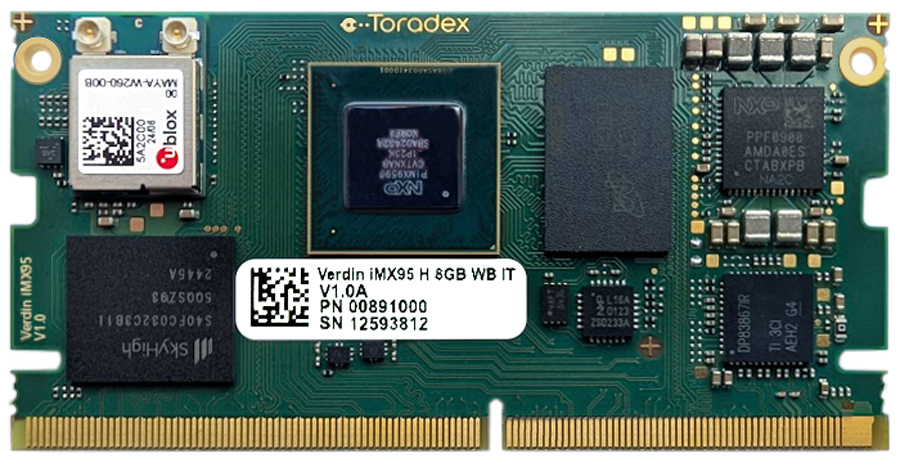

Toradex Verdin iMX95 计算机模块（SoM）与 Verdin 生态系统引脚兼容，并可与 Verdin 开发板配合使用，为该项目提供了理想的平台。它将 2 TOPS 的 Neutron NPU 与高能效的 Cortex-A55 核心相结合。

我们的目标是证明，完整的端到端单目深度估计管道能够完全在该模块上以 30 FPS 的帧率运行。

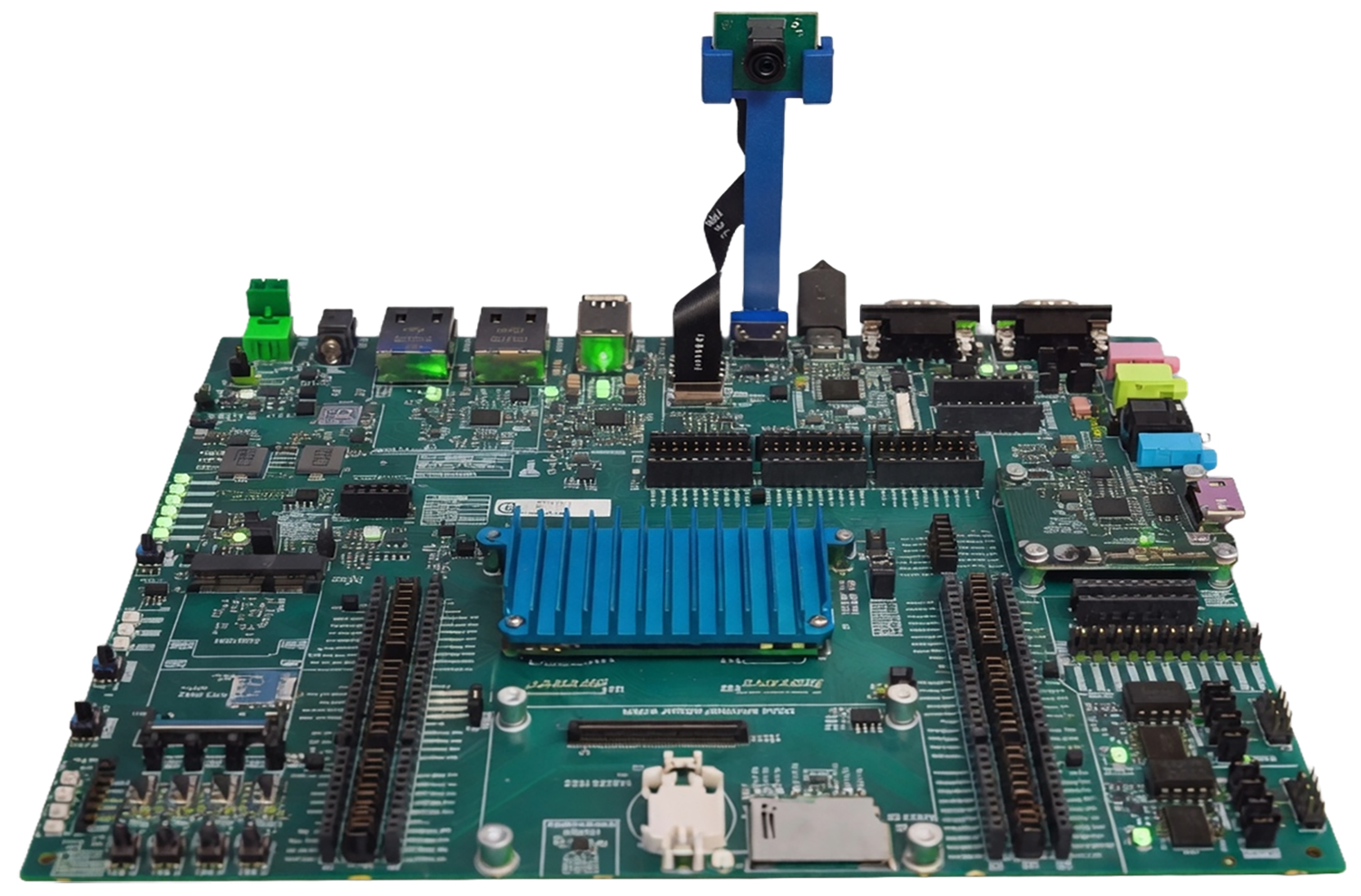

完整配置：Verdin开发板、Verdin iMX95计算机模块及 CSI 摄像头（OV5640）

选择合适的模型：MiDaS v2.1 Small

我们从英特尔 ISL MiDaS 系列中选用了 AI 模型 MiDaS v2.1 256。该模型采用 EfficientNet-Lite3 编码器和四阶段 RefineNet 解码器，并采用扩展特征方案（64 → 128 → 256 → 512 通道）。 输入分辨率为 256×256，输出为相同分辨率的单通道逆相对深度图。

尽管该模型已针对嵌入式部署进行了优化，但仍需消耗大量计算资源，在 CPU 上运行时帧率仅为 7 FPS。这促使我们深入探索如何利用 Neutron NPU 的硬件加速能力。

将模型适配至 Neutron NPU

在专用 NPU 上部署 PyTorch 模型并非简单的格式转换。某些在 CPU 和 GPU 上运行良好的算子可能不被 NPU 硬件支持。

我们对该 AI 模型进行的适配工作，是将所有双线性插值替换为最近邻插值。若不修改这些操作，将导致 5 次运算被迫回退至 CPU 执行，从而严重影响吞吐量。

我们对比了原始（双线性）模型与适配（最近邻）模型在COCO图像上的 float32 深度图。在 1000 张图像的验证集上进行的验证显示，Pearson 相关系数最低为 0.954，平均值为 0.997。 深度图在结构上几乎完全一致。差异主要集中在物体边界处，双线性平滑会产生略微柔和的边缘，这对于实现完全 NPU 加速而言是一个可接受的权衡。

量化与 NPU 编译

我们使用 eIQ Neutron SDK v3.0.0 构建完整的转换管道。该流程针对边缘 AI 模型分为三个步骤：性能分析、量化和 NPU 编译。

1. 步骤 1：ONNX 导出与 TFLite 转换。将适配后的 PyTorch 模型导出为 ONNX（opset 17，静态形状）。随后通过 ONNX-TF 桥接器将 ONNX 模型转换为采用 NHWC 输入的 TFLite float32 格式。
2. 步骤 2：性能分析与 INT8 量化。 “neutron-profiler”工具在标定数据集（采用ImageNet归一化的COCO图像）上运行float32模型，以收集各张量的激活直方图。这些直方图驱动neutron-quantizer，后者对每个张量应用完整的INT8训练后量化。
3. 步骤 3：NPU 编译。neutron-converter 工具将 INT8 模型编译为包含嵌入式 Neutron 微代码的 TFLite 文件。此步骤执行图级优化、Neutron 子图提取、平铺调度、TCM（紧耦合内存）分配以及微代码生成。

NPU 编译结果

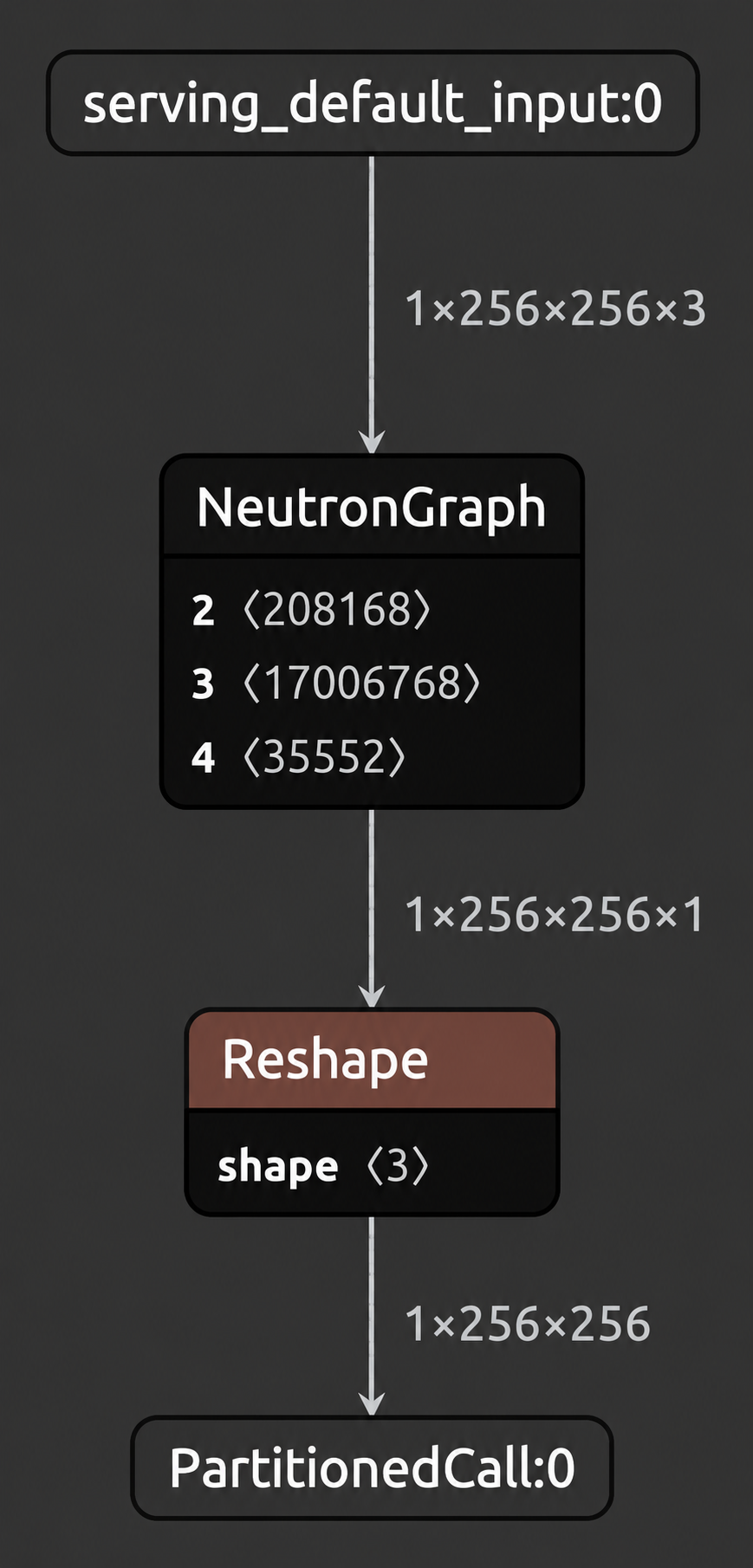

Neutron 编译器实现了 99.45% 的算子转换率：182 个算子中有 181 个在 NPU 上原生运行，并被封装为单个整体的 Neutron 子图。 这意味着 NPU 将整个推理图作为一次连续的内核调用执行，从而最大限度地减少了 CPU 与 NPU 之间的数据传输开销。

指标	值
AI 模型的算子	182
NPU 上的算子	181
CPU 上的算子（回退）	1
转换率	99.45%
Neutron 子图	1
估计延迟（@ 1 GHz）	11.58 毫秒

MiDaS v2.1 Small 256 的 NPU 编译结果

唯一未转换的操作是输出边界处的一个简单重塑，每次推理会增加几微秒的 CPU 开销。

阶段	格式	大小
TFLite float32	FP32	64 MB
TFLite INT8（量化）	INT8	17 MB
TFLite + Neutron（NPU 编译）	INT8 + 微代码	17 MB

编译后的模型内存大小

量化步骤使模型大小较 float32 格式的 TFLite 减少了 3.8 倍。Neutron 编译对文件大小的影响不大，因为 NPU 微代码和权重缓冲区所占空间与原始 INT8 数据相当。

构建实时管道

仅在 NPU 上独立运行的边缘 AI 模型并非最终产品。我们构建了一个完整的 GStreamer pipeline，以处理从摄像头捕获到视觉输出的完整数据路径。

pipeline 架构

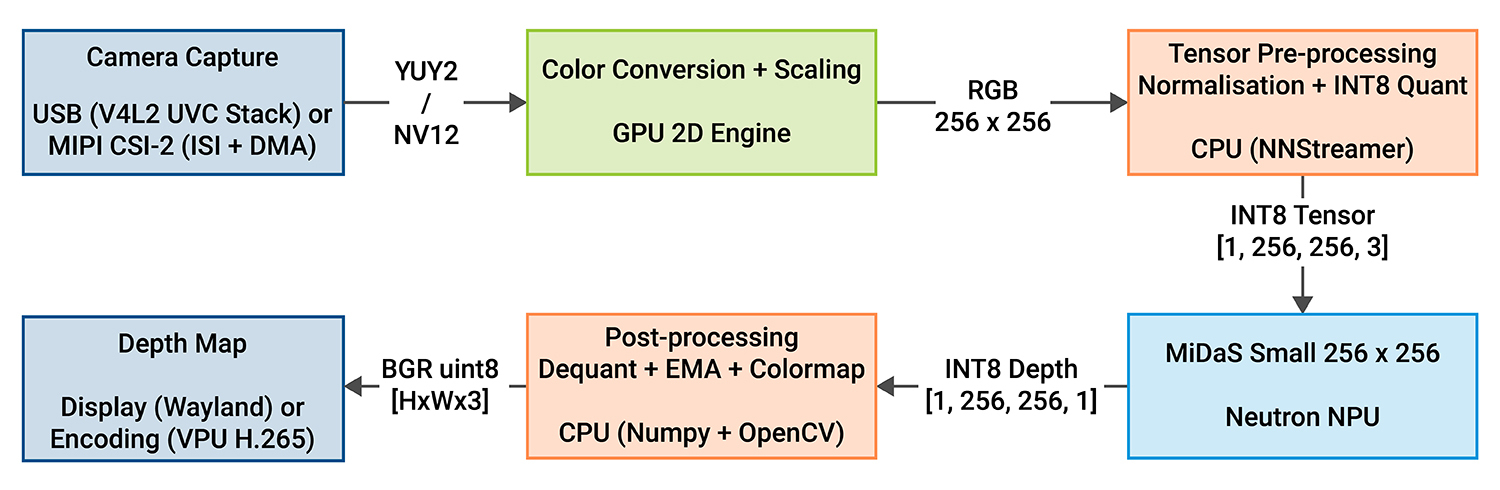

该边缘 AI 系统采用三层架构：

1. GStreamer/NNStreamer 预处理：摄像头采集（USB 或 CSI），通过 GPU 2D 引擎进行硬件加速的色彩空间转换，缩放至 256×256，并通过 NNStreamer 进行 ImageNet 归一化及 INT8 量化。
2. Python 推理线程：将预处理后的 INT8 张量从 GStreamer appsink 拉入专用推理线程，该线程运行 Neutron 加速的 tflite 解释器。
3. 后处理与输出：原始 INT8 深度张量经过去量化，通过时间 EMA（α=0.4）进行平滑处理，滤波，使用百分比截断（值为 5，以消除由异常值引起的抖动）进行归一化，并使用 inferno 颜色映射进行着色。 输出接收器包括 MJPEG HTTP 服务器、Wayland 显示器，以及通过 VPU 硬件编码器进行的 MP4 录制。

pipeline 架构

阶段	硬件
摄像头采集	USB (V4L2 UVC ) / MIPI CSI-2 (ISI + DMA)
颜色转换 + 缩放	GPU 2D 引擎
张量预处理	CPU（NNStreamer）
深度推理	Neutron NPU
后处理	CPU（NumPy + OpenCV）
视频编码（录制模式）	VPU（H.265）

使用的硬件组件

Yocto 集成：从模型到可刷写镜像

整个软件栈最初是通过 Yocto Project（Walnascar 版本）结合 kas 构建，利用自定义 meta-layer 封装项目特定配置，组装成可刷写 Linux 镜像的。 此后，官方资源已发布：我们强烈建议读者现在参考《Toradex i.MX 95 模块上的 AI、计算机视觉和机器学习》。

为获取 TFLite 2.19 和 Neutron 加速，我们有选择地仅包含 "meta-imx-ml"，同时排除 "meta-imx-bsp" 以避免与 Toradex 自身的 BSP 层发生冲突。 “meta-imx-bsp”是 NXP 的参考 BSP 层。当其处于活动状态时，它会无条件地设置全局映射，将“virtual/kernel”重定向至 NXP 自己的内核分支，并将“virtual/bootloader”重定向至 NXP 自己的 U-Boot 分支。 相反，Toradex 的层（“meta-toradex-nxp”、“meta-toradex-bsp-common”）提供了各自的分支，其中包含 Verdin 专有的补丁、载板设备树以及 模块初始化序列。 最后，“meta-imx-ml”仅包含 TFLite 2.19 以及 Neutron / Ethos-U / VX 代理等 ML 库 recipe，完全不包含内核、引导加载程序或机器配置。 由于其唯一的层依赖项仅为“core”和“freescale-layer”，因此可以无冲突地叠加在任何 BSP 之上。

这种混合需要通过 bbappend 文件、修改 ATF recipes、锁定U-Boot版本以及调整 OpenCV 的 QA 检查等针对性变通方案。该镜像 recipe 构建了一个完整的堆栈： GStreamer（base + good + bad + ugly）、NNStreamer（core + TFLite + Python3）、机器学习运行时（TFLite 2.19 + Neutron 代理）、OpenCV、Python 包、Weston 合成器，以及深度估计应用程序的脚本和模型。

结果与性能

相较于在 CPU 上受限的约 7 FPS，最终解决方案部署在配备 Verdin 开发板的 Toradex Verdin iMX95 计算机模块上，通过 Neutron NPU 实现了约 30 FPS 的端到端深度估计，同时支持 USB 和 CSI（OV5640）摄像头。

端到端帧率（FPS）的测量方法是对整个管道中生成的每一帧进行时间戳记录，涵盖摄像头捕获、GPU加速的颜色转换和缩放、张量预处理、模型推理、后处理（去量化、EMA平滑、着色）以及 Wayland 显示渲染。 CPU 基线通过NNStreamer 的 tensor_filter 配合 XNNPACK 委托器运行 INT8 量化的 MiDaS 模型，帧率约为7 FPS。 NPU 配置运行的是为 Neutron NPU 编译的相同模型，99.45% 的算子在加速器上执行，帧率达到约 30 FPS，提升了 330%。

各阶段的延迟通过 time.perf_counter() 进行分析。根据后端不同，存在两条代码路径。在 NPU 环境下，推理绕过 NNStreamer，通过 tflite_runtime 配合 Neutron 委托在 Python 中执行。 一个专用线程分别独立测量缓冲区提取、invoke()、后处理和显示操作。在 CPU 上，推理在 NNStreamer 的 tensor_filter 中以 C++ 原生方式运行。 由于该过程在 Python 回调触发前即已完成，因此推断时间估算为 capture_interval − callback_total，其中 capture_interval 是连续张量接收器之间传输的实际时间，callback_total 是测得的 Python 后处理时间。所有指标均基于 100 帧窗口进行平均，以平滑调度抖动。

测量阶段	NPU 管道 (毫秒)	CPU 管道 (ms)
预处理	0.4	0.3
推理	~10.9	~110
后处理	8.7	7.3
显示	13.1	12.2
端到端帧率	~30 FPS	~7 FPS

NPU 与 CPU 流水线之间的延迟测量

关键工程经验

在 NPU 上部署深度估计模型并开箱即用。本项目总结出以下几点经验：

1. 1. 算子兼容性是模型适配的关键。若存在单个不支持的算子（如双线性插值），将导致大量任务被迫回退至 CPU 处理。
   2. 校准归一化必须与推理归一化完全一致。虽然事后看来这显而易见，但归一化不匹配正是开发过程中导致深度图错误的三个缺陷之一。
   3. 使用 Neutron 委托的 NNStreamer 产生了错误结果，需要采用基于 Python 的推理绕行方案。必须进行硬件级的调试。
   4. 目标是实现单子图 NPU 执行模式。通过单个 Neutron 子图实现 99.45% 的算子转换率，可消除推理过程中的 CPU-NPU 传输开销。
   5. 全栈至关重要。若缺乏配套的pipeline、相机驱动程序或硬件加速预处理，模型精度便毫无意义。

结论

我们证明，在 Toradex Verdin iMX95 平台上使用 MiDaS v2.1 Small 模型，可以实现实时单目深度估计。 在低功耗硬件上进行单目深度估计，适用于那些 LiDAR 或立体视觉设备过于昂贵、笨重或易损的应用场景，例如 AMR/仓库导航、尘土飞扬或阳光直射环境下的农业避障，以及用于缺陷识别的工业检测。 其核心价值在于通过基于商用摄像头和低功耗边缘 SoC 的软件栈，替代专用深度传感器。

要将 PyTorch 模型转化为 30 FPS 的嵌入式应用，每个层级都需要精心设计：针对 NPU 算子兼容性的模型适配、通过 eIQ Neutron SDK 进行的 INT8 训练后量化、 采用硬件加速预处理的 GStreamer pipeline 设计，以及基于 Yocto 的构建系统（该系统将 Toradex BSP  layer 与 NXP ML 运行时集成）。

最终成果是一个完整且可复制的嵌入式 AI 堆栈，它能在节能的边缘平台上将单路摄像头视频流转换为实时深度图。
