做AI服务器电源开发这些年，我越来越觉得一个现象很有意思：很多供电问题最后查来查去，MOS管没问题、控制器没问题、PCB布局也没问题，最终根源却落在一个看似普通的功率电感上。

去年在调试一块AI推理加速卡时，我们就遇到过这样一个典型案例。

当时板卡采用48V转12V中间母线架构，再通过多路Buck电源为GPU外围电路供电。实验室测试阶段一切正常，轻载和中载工况下输出纹波、效率以及温升都符合预期。

但当系统进入大模型推理测试后，随着负载持续提升，问题开始逐渐暴露出来。

最直观的现象有三个：

• 输出电压出现明显波动；
• 电源区域温度快速上升；
• 满载状态下纹波幅度明显增加。

最开始我们怀疑是MOSFET驱动能力不足，也检查过补偿网络参数和PCB回流路径，但连续排查几天后依然没有找到根因。

直到重新分析磁性器件参数时，问题才逐渐浮出水面。

这次经历也让我再次意识到，在高功率密度AI服务器供电系统中，功率电感绝不仅仅是一个标着“6.8μH”或“10μH”的储能元件。

很多时候，真正决定系统稳定性的，恰恰是那些容易被忽视的参数。

电感参数为什么不能只看感值？

很多工程师在选型时最关注两个指标：

• 感值（L）
• 饱和电流（Isat）

这当然没错。

但对于AI服务器这类长期运行在大电流、高频率环境下的系统来说，仅满足感值要求远远不够。

真正影响系统性能的还有：

• DCR（直流电阻）
• 高频损耗
• Core Loss（磁芯损耗）
• Ripple Current（纹波电流）
• DC Bias（直流偏置特性）

这些参数共同决定了电感在实际工况下的表现。

DCR决定导通损耗

对于大电流Buck电路来说，DCR直接决定铜损大小。

功率损耗满足：

P = I²R

很多工程师第一次看到这个公式时并没有太大感觉，但真正带入实际电流之后就会发现问题。

例如20A负载下：

如果DCR增加1mΩ，

额外损耗约增加0.4W。

对于单相电源来说似乎问题不大，但如果系统有多路电源同时工作，热量会快速累积。

很多电感发热问题，本质上并不是磁芯饱和，而是铜损超出了预期。

高频损耗往往比想象中更严重

进入高频工作区间后，情况会变得更加复杂。

在几百kHz甚至MHz级开关频率下，导体会受到趋肤效应和邻近效应影响。

此时实际交流损耗远高于直流电阻计算结果。

这些损耗最终全部转化为热量。

温度升高后：

• 铜阻进一步增加；
• 磁芯损耗增加；
• 感值开始漂移；

形成典型的正反馈效应。

这也是为什么很多电源在实验室测试正常，但进入机柜长期满载运行后温升会明显超出预期。

Core Loss是很多人忽略的部分

做电源设计时，大家通常习惯关注铜损。

但磁芯损耗同样不可忽视。

磁芯损耗主要受以下因素影响：

• 工作频率
• 磁通密度变化
• 磁芯材料特性

在AI服务器应用中，负载经常处于动态变化状态。

GPU推理、训练任务切换时，电流不断波动。

磁芯内部磁通持续变化，如果材料选择不合理，即便没有达到饱和电流，也可能出现较高损耗。

因此我们经常会看到一种现象：

电流并不高，但电感温度却已经明显上升。

Ripple Current直接影响系统稳定性

纹波电流越大，对系统的影响越明显。

对于Buck电路而言，电感纹波电流与感值和开关频率直接相关。

纹波电流增加后：

• 输出纹波增大；
• 输出电容压力增加；
• MOSFET损耗增加；
• EMI性能变差；

最终影响整个电源系统稳定性。

特别是在AI服务器这种低电压、大电流供电场景中，纹波控制往往比普通工业电源更加严格。

DC Bias才是真实工况下最值得关注的参数

很多规格书上的感值都是在小信号条件下测得的。

但实际工作过程中，电感需要承受持续直流电流。

随着偏置电流增加，感值会逐渐下降。

如果下降幅度过大：

• 电感储能能力下降；
• 纹波电流增大；
• 环路稳定性变差；
• 瞬态响应恶化；

因此对于大电流应用来说，我更愿意看L-I曲线，而不仅仅是标称感值。

从Buck电路角度看掉压和发热

理解了上述参数后，再回头看实际项目中的问题就容易多了。

为什么会掉压？

当GPU负载突然上升时，输出电流需要快速增加。

电感必须释放储存能量来维持输出稳定。

如果电感接近饱和状态，感值下降，储能能力减弱。

这时就容易出现瞬态压降。

在示波器上表现出来，就是输出电压短时间下跌。

如果跌幅过大，甚至可能影响后级负载正常工作。

为什么会发热？

电感发热主要来自三部分：

第一部分是铜损；

第二部分是磁芯损耗；

第三部分是高频附加损耗。

三者共同作用下，即使工作电流没有达到额定极限，温升仍然可能持续增加。

为什么纹波会变大？

当感值因为直流偏置而下降时，纹波电流会进一步增加。

而纹波电流增加后，输出电容需要承担更大的滤波任务。

最终表现为输出纹波变大。

很多工程师调了半天补偿网络，实际上根因可能是电感本身已经进入了不理想工作区域。

实际验证：SER2014T-6R8M测试记录

在后续优化过程中，我们对几款同等级功率电感进行了横向验证，包括不同厂家产品在温升、负载能力以及动态响应方面的表现。

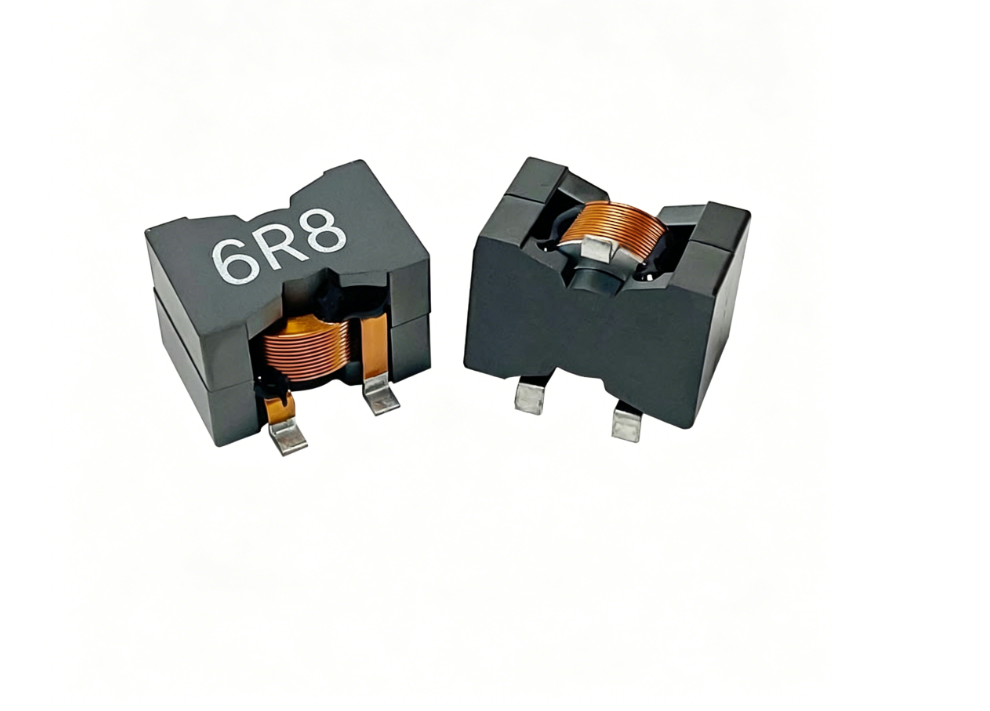

其中有一款来自深圳磁立方的SER2014T-6R8M，引起了我们的关注。

主要参数如下：

• 感值：6.8μH
• DCR：约5.65mΩ
• Isat：30A

从结构上看，属于典型的大电流屏蔽式功率电感。

测试条件如下：

• 输入电压：12V
• 输出电压：5V
• 开关频率：400kHz
• 环境温度：25℃
• 连续带载运行

测试过程中重点观察：

• 满载温升；
• 纹波变化；
• 动态负载响应；
• 长时间稳定性。

实际测试发现，在20A以上持续负载工况下，其感值保持能力比较稳定，没有出现明显提前饱和现象。

同时温升曲线也相对平缓。

在负载阶跃测试过程中，输出恢复速度符合设计预期，没有观察到明显振荡。

当然，电源系统性能最终仍取决于控制环路设计、PCB布局以及散热方案等多个因素。

但从器件本身来看，这类屏蔽结构的大电流功率电感，在服务器电源、工业DC/DC以及高密度POL供电场景中，确实能够提供较好的稳定性表现。

工程总结

这些年做AI服务器和高功率密度电源开发，我最大的感受就是：

功率电感绝不是一个简单的储能元件。

很多项目在设计阶段只关注感值和饱和电流，却忽略了DCR、磁芯损耗以及直流偏置特性。

结果样机出来之后：

• 温升超标；
• 输出纹波异常；
• 效率下降；
• 动态响应变差；

最后不得不重新选型。

对于大电流Buck电路而言，真正决定电源品质的，往往不是规格书最显眼的参数，而是那些容易被忽视的细节。

下次再遇到电源发热、掉压或者纹波异常时，不妨把目光放到功率电感上。很多看似复杂的问题，答案可能就藏在这里。
