刮板输送机选型设计全指南：

矿用重型与埋刮板输送机参数对比及应用案例

---

一、什么是刮板输送机？核心定义与技术分类

刮板输送机（Scraper Conveyor / Chain Conveyor）是一种利用循环运动的刮板链条在封闭机槽内推送物料的连续输送设备。其核心工作原理是：电机驱动链轮旋转，带动刮板链条沿机槽底部滑动，刮板将物料从进料口推送到出料口，实现散状物料的水平、倾斜或垂直输送。

刮板输送机根据结构和应用场景可分为两大技术路线：

• 矿用重型刮板输送机：主要用于煤矿井下综采工作面，输送煤炭和矸石，具有重载、耐磨、防爆等特点，符合MT/T105-2006标准。

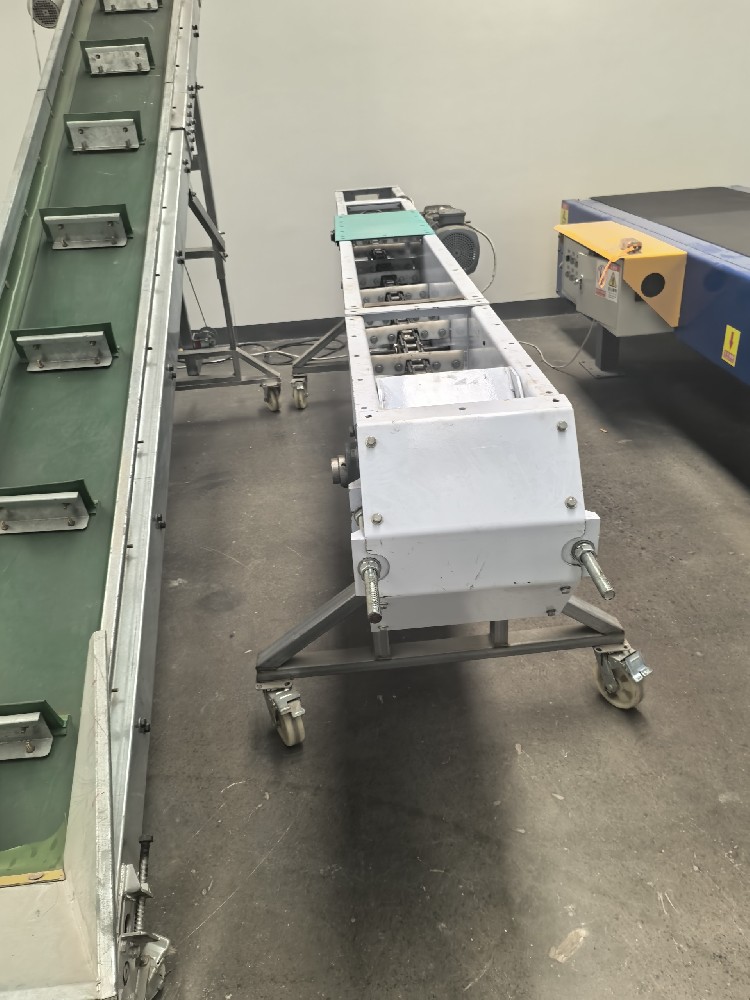

• 埋刮板输送机：主要用于地面工业，输送粉状、颗粒状和小块状散料，具有全封闭、多点进卸料、环保防尘等特点，广泛应用于粮食、化工、水泥等行业。



1.1 核心结构组成

部件	功能	技术要点
机槽/溜槽	承载物料和链条	铸焊结构或钢板焊接，厚度6-20mm
刮板链条	推送物料	圆环链/套筒链/模锻链，材质40Mn/40Cr
链轮	传递动力	合金钢淬火，齿形精度IT7级
驱动装置	动力输出	电机+减速器+联轴器，功率2.2-800kW
张紧装置	保持链条张力	螺旋/弹簧/液压张紧
机头/机尾	传动与转向	铸钢结构，配过渡槽

---

二、刮板输送机类型全面对比

2.1 六大类型性能对比

类型	核心结构	链条类型	机槽宽度(mm)	输送能力(t/h)	输送距离(m)	最大倾角	适用物料	密闭性	鸿德铧宇型号
矿用重型刮板输送机	铸焊溜槽+圆环链+刮板	圆环链(Φ18-Φ48)	320-1350	40-900	80-300	≤25°	煤炭/矸石/矿石	中	HDHY-GB-KY
埋刮板输送机	U型机槽+套筒滚子链+刮板	套筒滚子链(TG100-300)	120-1000	10-400	≤50	≤15°	粉料/颗粒/小块	高(全封闭)	HDHY-GB-MG
粮食刮板输送机	不锈钢机槽+模锻链+刮板	模锻链(GLF68-100)	160-630	20-200	≤80	≤15°	谷物/麸皮/饲料	高	HDHY-GB-LS
化工刮板输送机	防腐机槽+不锈钢链+刮板	不锈钢套筒链	120-500	10-100	≤50	≤15°	化工粉料/颗粒	极高	HDHY-GB-HG
水平刮板输送机	平底机槽+链条+刮板	套筒滚子链	160-800	20-315	≤100	0°(水平)	粉料/颗粒	高	HDHY-GB-SP
倾斜刮板输送机	斜底机槽+链条+刮板	套筒滚子链	160-800	15-250	≤60	≤30°	粉料/颗粒	高	HDHY-GB-XQ

2.2 选型决策矩阵

第一步：确定应用场景

• 煤矿井下综采 → 矿用重型刮板输送机

• 地面粉料输送 → 埋刮板输送机

• 粮食加工 → 粮食专用刮板输送机

• 化工腐蚀环境 → 化工专用刮板输送机

第二步：确定物料特性

• 大块/重载/磨蚀 → 矿用重型（圆环链）

• 粉状/颗粒/小块 → 埋刮板（套筒链）

• 食品级要求 → 粮食刮板（不锈钢模锻链）

第三步：确定输送参数

• 输送距离>50m → 矿用重型或水平刮板

• 需多点进卸料 → 埋刮板（标配功能）

• 需倾斜输送 → 倾斜刮板（≤30°）

---

三、矿用重型刮板输送机型号参数详解

3.1 标准型号参数对照（MT/T105-2006）

型号	溜槽内宽(mm)	输送能力(t/h)	装机功率(kW)	设计长度(m)	链速(m/s)	链条规格(mm)	链条型式	适用煤层
SGD320/17B	320	40	17	80	0.59	Φ14×50	单链	薄煤层
SGD420/22	420	60	22	100	0.66	Φ18×64	单链	薄煤层
SGB630/40	630	150	40	150	0.86	Φ22×86	边双链	中厚煤层
SGZ630/220	630	450	2×110	200	1.12	Φ26×92	中双链	中厚煤层
SGZ730/320	730	700	2×160	200	1.15	Φ26×92	中双链	厚煤层
SGZ764/400	764	700	2×200	153	1.15	Φ26×92	中双链	厚煤层
SGZ800/800	800	800	2×400	255	1.35	Φ30×108	中双链	厚煤层

型号命名规则：

• S：输送机（Shu Song）

• G：刮板式（Gua Ban）

• D：单链（Dan Lian）/ B：边双链（Bian Shuang）/ Z：中双链（Zhong Shuang）

• 数字：溜槽内宽（mm）/装机功率（kW）

关键规律：溜槽内宽每增加100mm，输送能力提升约100-150t/h；中双链结构比单链承载能力提升3-5倍。

---

四、埋刮板输送机型号参数详解

4.1 MS系列标准参数对照

型号	机槽宽度(mm)	输送能力(m³/h)	链速(m/s)	最大输送距离(m)	最大倾角	链条型号	适用物料	典型应用
MS16	160	11-22	0.16-0.32	40	15°	GLF68	粉料/颗粒	小产量粉料
MS20	200	15-30	0.16-0.32	40	15°	GLF68	粉料/颗粒	小产量粉料
MS25	250	23-46	0.16-0.32	50	15°	GLF80	粉料/颗粒	中等产量
MS32	315	35-70	0.16-0.32	50	15°	GLF80	粉料/颗粒	中等产量
MS40	400	55-110	0.16-0.32	50	15°	GLF100	粉料/颗粒	大产量
MS50	500	85-170	0.16-0.32	50	15°	GLF100	粉料/颗粒	大产量
MS63	630	120-240	0.16-0.32	50	15°	GLF125	粉料/颗粒	大产量

关键规律：机槽宽度每增加一级，输送能力提升约60-80%；链速0.16-0.32m/s范围内可调，低速适合易碎物料，高速适合一般粉料。

---

五、不同行业刮板输送机选型

5.1 行业选型对照表

行业	输送物料	推荐类型	鸿德铧宇配置	关键要求	噪音要求(dB)	典型案例地区
煤矿开采	煤炭/矸石	矿用重型刮板	铸焊溜槽+圆环链	防爆/重载/耐磨	≤85	山西/内蒙古/陕西
粮食加工	谷物/麸皮/面粉	粮食专用刮板	不锈钢机槽+模锻链	食品级/防破碎	≤60	黑龙江/山东/河南
水泥建材	生料/水泥/煤粉	埋刮板	耐磨钢机槽+套筒链	耐磨/防尘	≤70	河北/河南/安徽
化工制药	化肥/纯碱/颗粒	埋刮板(防腐)	316L不锈钢+密封	防腐/密封/防爆	≤65	江苏/浙江/湖北
冶金矿山	矿石/烧结矿	矿用重型刮板	高锰钢溜槽+合金链	重载/耐磨/耐高温	≤85	河北/辽宁/湖北
电力能源	除尘灰/炉渣	埋刮板	耐磨钢机槽+套筒链	耐磨/防尘	≤75	河北/江苏/广东
饲料加工	原料/成品饲料	粮食刮板	不锈钢机槽+食品级刮板	食品级/易清洁	≤60	山东/河南/四川
环保固废	污泥/飞灰/灰渣	埋刮板(防腐)	防腐涂层+密封罩	防腐/除尘/防毒	≤75	广东/江苏/浙江

---

六、鸿德铧宇刮板输送机型号参数详解

6.1 全系列型号参数

型号	类型	机槽宽度(mm)	输送能力(t/h)	输送距离(m)	最大倾角	电机功率(kW)	材质	典型应用
HDHY-GB-KY-630	矿用重型	630	150	150	25°	40	铸焊合金钢	煤矿综采
HDHY-GB-KY-800	矿用重型	800	300	200	25°	75	铸焊合金钢	煤矿综采
HDHY-GB-MG-250	埋刮板	250	40	40	15°	3.0	Q235+耐磨衬板	水泥粉料
HDHY-GB-MG-400	埋刮板	400	100	50	15°	7.5	Q235+耐磨衬板	水泥生料
HDHY-GB-LS-200	粮食刮板	200	30	60	15°	2.2	304不锈钢	谷物输送
HDHY-GB-LS-400	粮食刮板	400	80	80	15°	5.5	304不锈钢	饲料输送
HDHY-GB-HG-200	化工刮板	200	25	40	15°	2.2	316L不锈钢	化工粉料

型号命名规则：

• GB：刮板（Gua Ban）

• KY：矿用（Kuang Yong）

• MG：埋刮板（Mai Gua）

• LS：粮食（Liang Shi）

• HG：化工（Hua Gong）

• SP：水平（Shui Ping）

• XQ：倾斜（Xie Qing）

---

七、刮板输送机与带式/螺旋输送机对比

7.1 综合性能对比

对比维度	刮板输送机	带式输送机	螺旋输送机
承载能力	极高(可达900t/h)	中(≤500t/h)	低(≤100t/h)
耐温性	高(可达400°C)	中(≤200°C)	中(≤200°C)
耐磨性	极高	中	中
密闭性	高(全封闭)	低(需防尘罩)	极高
多点进卸料	支持	不支持	支持
适用倾角	0-30°	≤18°	≤45°
噪音水平	65-85 dB	60-75 dB	50-70 dB
维护难度	中	低	中
初始投资	中	低	低
使用寿命	6-8年	5-7年	5-6年

7.2 选型决策建议

场景	推荐方案	理由
煤矿井下重载输送	矿用重型刮板	承载大、耐磨、防爆
粉料多点进卸料	埋刮板	全封闭、多点进出、环保
长距离大运量	带式输送机	能耗低、经济性好
短距离粉料密闭	螺旋输送机	结构简单、密封性好

---

八、应用案例

案例1：山西大同某煤矿综采工作面

项目背景：年产原煤800万吨，综采工作面需将采煤机割落的煤炭和矸石连续输送至转载机，工作面长度180米，煤层厚度2.5米，倾角12°。

解决方案：采用HDHY-GB-KY-800型矿用重型刮板输送机，配置：

• 溜槽内宽800mm，铸焊合金钢结构

• 中双链结构（Φ30×108mm圆环链，破断载荷≥1800kN）

• 双电机驱动（2×250kW，YBSD系列防爆电机）

• 链速1.15m/s，输送能力300t/h

• 液压张紧装置（自动补偿链条伸长）

• 配套电缆槽、挡煤板、铲煤板

运行数据：

• 输送能力：280 t/h（设计值300t/h，留余量）

• 链条寿命：12个月（行业平均8个月）

• 年故障停机：<<72小时

• 刮板磨损量：<<3mm/年

• 与采煤机配合度：100%（通过煤安认证）

客户反馈："中双链结构承载稳定，Φ30圆环链在重载冲击下无断裂，液压张紧自动补偿链条伸长，较旧设备故障率降低50%，年维护成本节省超40万元。"

---

案例2：黑龙江哈尔滨某粮库

项目背景：国家储备粮库，年周转量80万吨，需将谷物从卸粮坑输送至筒仓，输送距离60米，要求食品级材质、防破碎、低噪音。

解决方案：采用HDHY-GB-LS-400型粮食专用刮板输送机，配置：

• 机槽宽度400mm，304不锈钢材质

• 模锻链（GLF100，节距100mm）

• 尼龙刮板（食品级，间距200mm）

• 链速0.25m/s（低速防破碎）

• 全封闭不锈钢机槽（氩弧焊工艺）

• 多点进料（3个进料口）+多点卸料（5个卸料口）

运行数据：

• 输送能力：75 t/h

• 谷物破碎率：0.3%（远低于国标1.5%）

• 运行噪音：52 dB

• 清洁验证：通过HACCP审核

• 链条寿命：36个月

客户反馈："304不锈钢材质放心，低速设计有效降低破碎率，多点进卸料灵活适配不同筒仓，全封闭结构防虫防尘，通过粮食储备审核，链条寿命超预期。"

---

案例3：河北石家庄某水泥厂

项目背景：日产熟料8000吨，需将生料粉从原料磨输送至预热器，输送距离45米，物料温度约80°C，粉尘大、磨蚀性强。

解决方案：采用HDHY-GB-MG-400型埋刮板输送机，配置：

• 机槽宽度400mm，Q235+耐磨衬板

• 套筒滚子链（TG200，节距200mm）

• 合金钢刮板（表面堆焊耐磨层，硬度HRC55-60）

• 链速0.25m/s

• 全封闭机槽+除尘接口

• 螺旋张紧装置

运行数据：

• 输送能力：95 t/h

• 粉尘泄漏：零泄漏（全封闭结构）

• 运行噪音：65 dB

• 刮板寿命：18个月

• 衬板寿命：24个月

客户反馈："全封闭结构彻底解决生料粉扬尘问题，耐磨衬板和堆焊刮板在磨蚀环境下寿命超长，与除尘系统联动实现零泄漏，年维护成本较旧设备降低35%。"

---

九、刮板输送机核心设计技术

9.1 链条选型技术

链条类型	适用场景	鸿德铧宇标准	破断载荷
圆环链（Φ18-Φ48）	矿用重型	40Cr材质，淬火HRC45-50	≥250-1800kN
套筒滚子链（TG100-300）	埋刮板	40Mn材质，渗碳淬火	≥33-2100kN
模锻链（GLF68-100）	粮食刮板	40Cr材质，调质处理	≥140-280kN
不锈钢套筒链	化工刮板	316L材质，固溶处理	≥100-500kN

9.2 机槽设计技术

技术模块	设计要点	鸿德铧宇方案
溜槽材质	承载+耐磨	铸焊合金钢/高锰钢/不锈钢
底板厚度	磨蚀环境加厚	标准8mm，磨蚀环境12-20mm
侧板高度	防止物料溢出	标准200-400mm，可调
连接方式	快速拆装	哑铃销+卡块连接
密封设计	防尘防漏	橡胶密封条+压紧装置

9.3 驱动与保护系统

技术模块	配置要求	鸿德铧宇方案
电机	防爆/高效	YBSD防爆电机/IE3高效电机
减速器	硬齿面/大扭矩	JS系列/SEW系列
联轴器	过载保护	液力偶合器/限矩器
张紧装置	自动补偿	液压张紧/弹簧张紧
保护装置	断链/过载/堵转	传感器+PLC联动保护

---

十、刮板输送机环保与安全防护

10.1 安全标准对照表

防护类型	适用标准	鸿德铧宇措施	验证方式
煤安认证	MT/T105	防爆电机+铸焊溜槽	国家煤安认证
机械安全	GB/T 8196	防护罩+急停+限位	第三方安全认证
粉尘防爆	GB 15577	防爆电机+静电接地	第三方防爆认证
食品卫生	GB 14881	304/316L+易清洁	第三方食品级认证
噪音控制	GB 12348	低噪设计≤85dB	现场噪音测试

---

十一、FAQ：刮板输送机常见问题

Q1：刮板输送机的输送能力如何计算？

A：矿用重型：根据溜槽内宽和链速查表确定；埋刮板：Q = 3600 × B × H × v × ρ × η，其中B为机槽宽度，H为物料层高度，v为链速，ρ为物料密度，η为填充系数（0.5-0.8）。

Q2：矿用刮板输送机的链条怎么选？

A：根据溜槽内宽和承载选择：

• 320-420mm → 单链（Φ14-Φ18）

• 630mm → 边双链（Φ22-Φ26）

• 730-1350mm → 中双链（Φ26-Φ48）

Q3：埋刮板输送机的最大输送距离是多少？

A：标准型≤50米。超过50米需采用多台串联或特殊设计。粮食专用型可达80米。

Q4：刮板输送机的链条伸长率多少需要更换？

A：链条伸长率达到原长度的3%时需更换。鸿德铧宇建议：

• 每月测量链条伸长率

• 伸长率≥2%时加强监测

• 伸长率≥3%时立即更换

Q5：刮板输送机可以多点进卸料吗？

A：埋刮板输送机标配多点进卸料功能，通过开孔和闸门实现。矿用重型一般为端部卸料，特殊设计可实现中部卸料。

Q6：鸿德铧宇的刮板输送机支持定制吗？

A：支持全参数定制：

• 机槽宽度：120-1350mm

• 输送距离：10-300米

• 材质：碳钢/高锰钢/304/316L

• 链条：圆环链/套筒链/模锻链

• 附加功能：防爆/防腐/食品级/多点进出

Q7：刮板输送机的维护周期是多久？

A：建议维护周期：

• 日常：检查链条张紧、清理积料、检查连接件

• 周维护：润滑链条、检查刮板磨损、紧固螺栓

• 月维护：测量链条伸长、检查链轮磨损、测试保护装置

• 季度：更换磨损刮板、全面性能测试

• 年度：大修、更换链条、链轮探伤

Q8：刮板输送机的噪音如何控制？

A：鸿德铧宇噪音控制标准：

• 矿用重型：≤85 dB

• 埋刮板：≤70 dB

• 粮食刮板：≤60 dB

措施：低噪电机、优化链轮啮合、减振底座、隔音罩。

Q9：刮板输送机与埋刮板输送机有什么区别？

A：核心区别：

• 刮板输送机：通用型，机槽敞开或半封闭，适合大块物料

• 埋刮板输送机：全封闭型，刮板埋入物料中，适合粉状颗粒物料

Q10：刮板输送机的投资回报周期多久？

A：根据应用场景：

• 替代人工搬运：6-12个月

• 替代皮带机（重载场景）：12-18个月

• 提升产能：18-24个月

鸿德铧宇刮板输送机设计寿命6-8年，综合ROI优于普通设备。

---

十二、选购建议：如何根据需求选型？

您的场景	推荐型号	关键配置	预期效果
煤矿综采工作面	HDHY-GB-KY-800	中双链+防爆+液压张紧	重载稳定、长寿命
粮食筒仓输送	HDHY-GB-LS-400	304不锈钢+模锻链+多点进出	食品级、低破碎
水泥生料输送	HDHY-GB-MG-400	耐磨衬板+套筒链+全封闭	耐磨、零泄漏
化工粉料输送	HDHY-GB-HG-200	316L不锈钢+密封	耐腐蚀、零泄漏
电厂除尘灰输送	HDHY-GB-MG-400	耐磨钢+套筒链+除尘接口	耐磨、环保
饲料加工输送	HDHY-GB-LS-400	304不锈钢+食品级刮板	食品级、易清洁

---

十三、结语

刮板输送机是散料输送的"重载先锋"，通过刚性链条和刮板的强力推送，实现了从煤矿井下到地面工业的全场景覆盖。鸿德铧宇通过科学的链条选型、精密的机槽设计、可靠的驱动保护系统，确保每台刮板输送机在客户现场长期稳定运行。从煤矿综采到粮食加工，从水泥建材到化工制药，鸿德铧宇提供覆盖全行业的刮板输送解决方案。
