如何在CST里面建立多端口集总元件
·
如何在CST里面建立多端口集总元件？
众所周知，在CST微波工作室里面很多两端口的无源器件可以用集总元件设置，使用集总元件的好处是把计算放在3D里面求解，一起打包到3D模型的S参数里面，不需要占用DS计算的资源。
但是有时候遇到多端口的无源器件，那么怎么才能在微波工作室里面用集总元件设置呢？

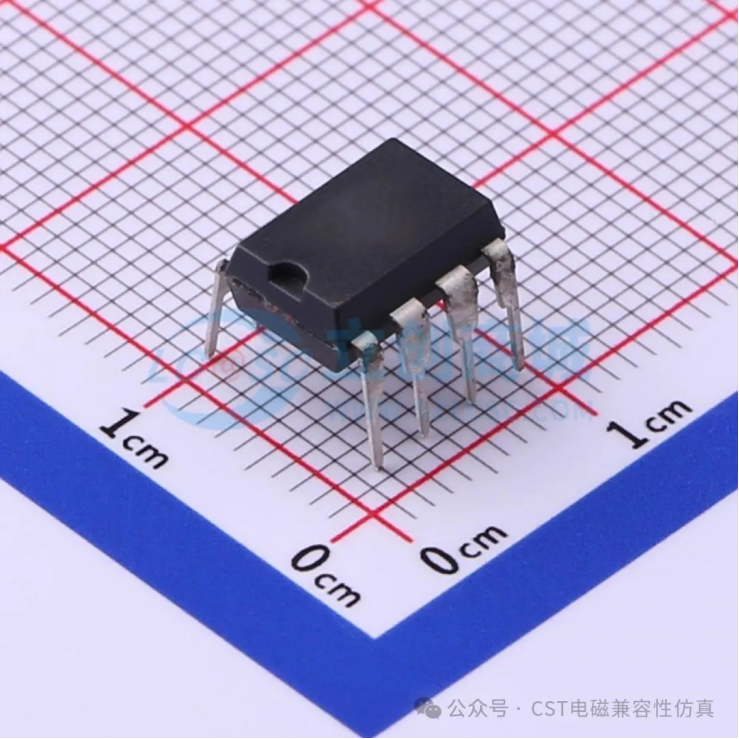

小编接下来介绍下在CST里面建立多端口集总元件的步骤，以共模扼流圈为例。

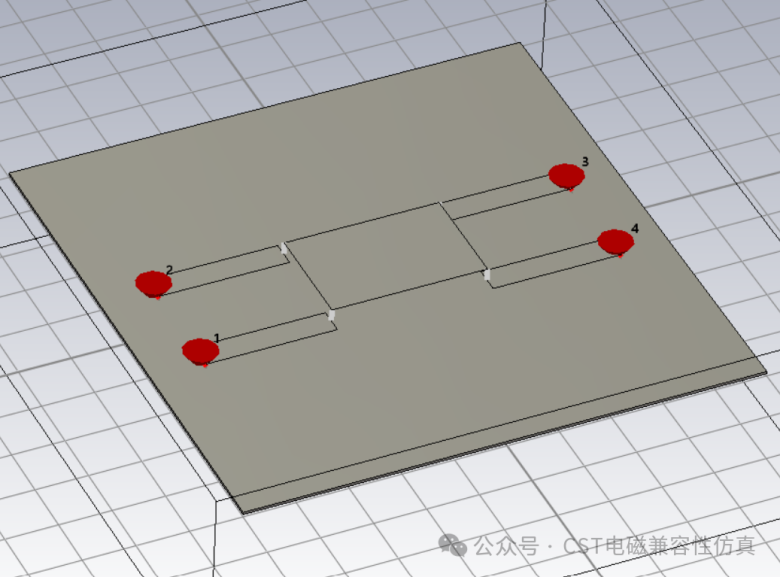

首先，把地平面，公共参考地和共模电感的引脚，还有离散端口建立好。

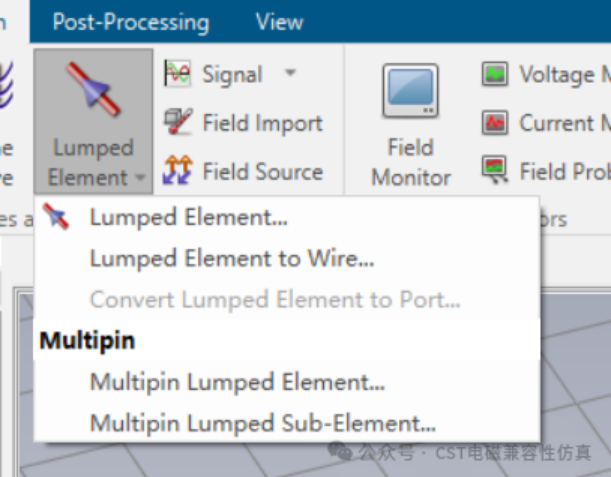

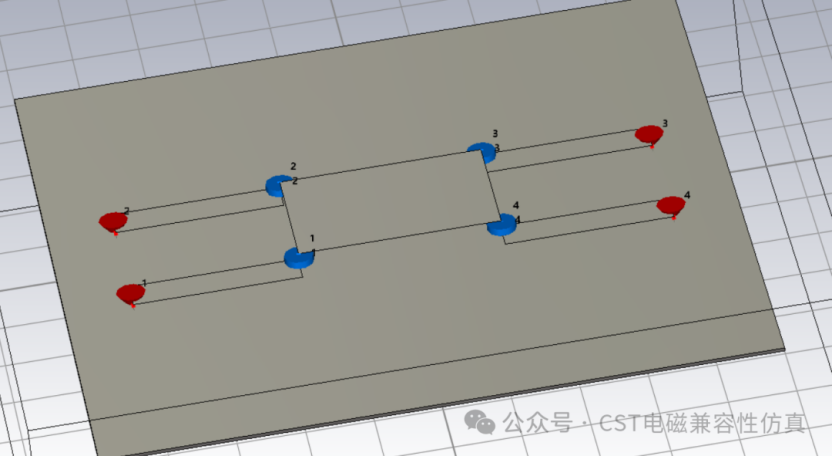

其次，点击Lumped Element-->Multipin Lumped Sub-Element

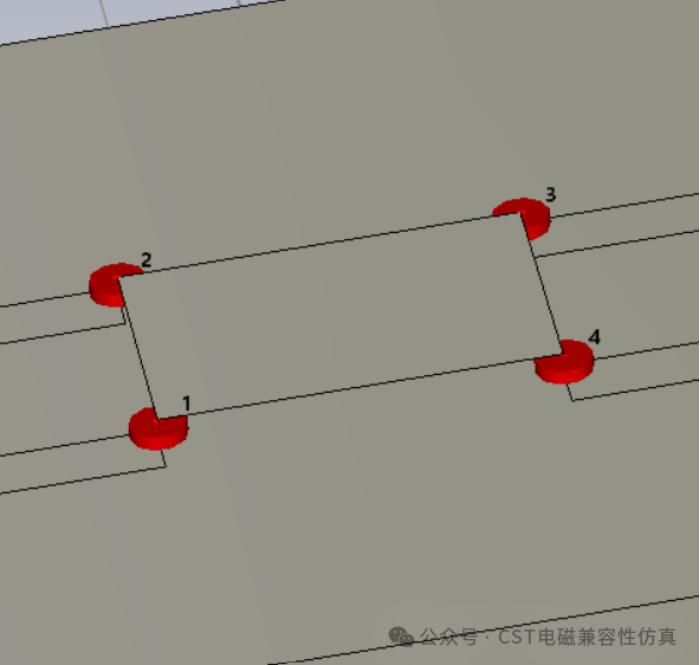

建立集总元件，元器件几个引脚就建立几个集总元件

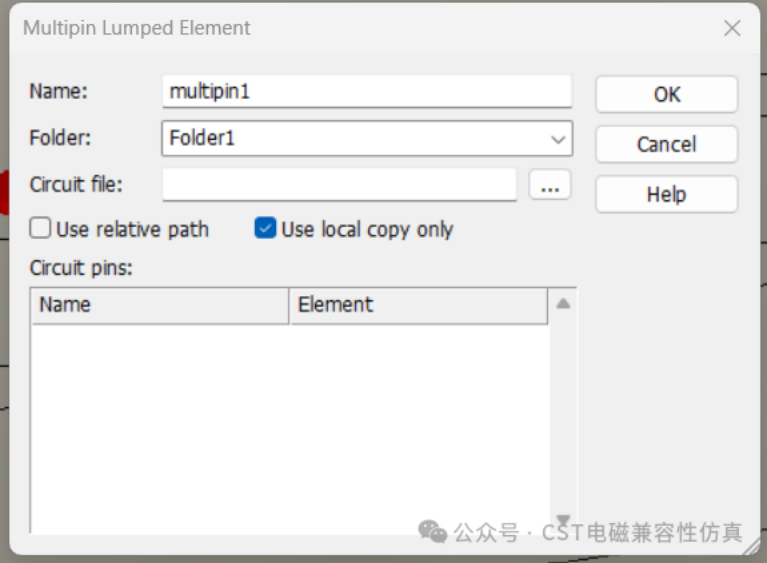

然后，点击Lumped Element-->Multipin Lumped Element

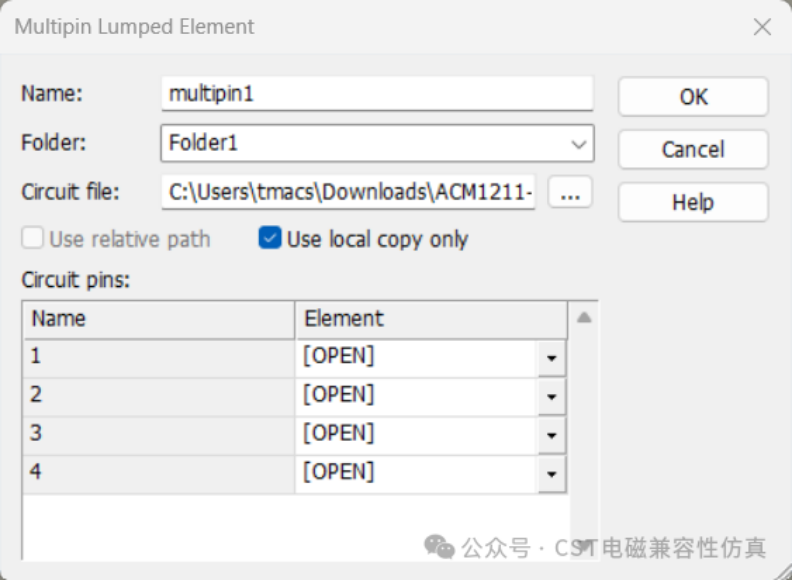

Circuit file里面选择元器件模型

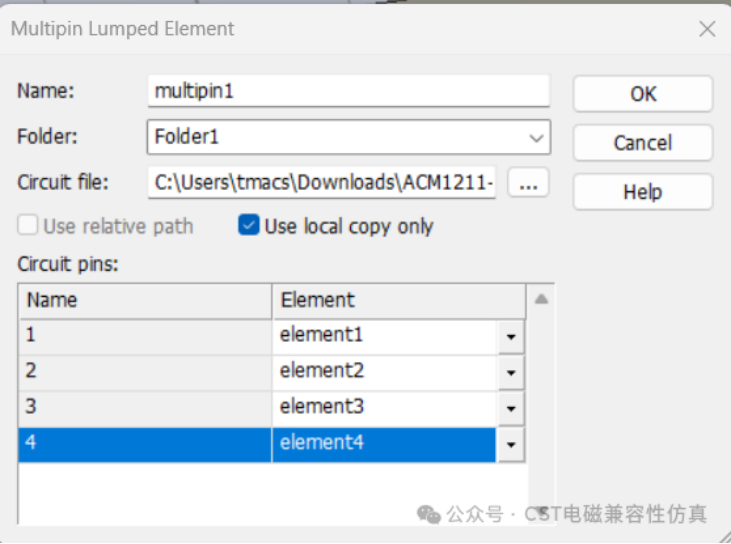

Circuit pins里面Element，一一对应选择创建的集总元件
点击ok就建好了
但是需要注意的是多端口集总元件只能使用时域求解器，不能用频域求解器。
最后我们仿真一下：

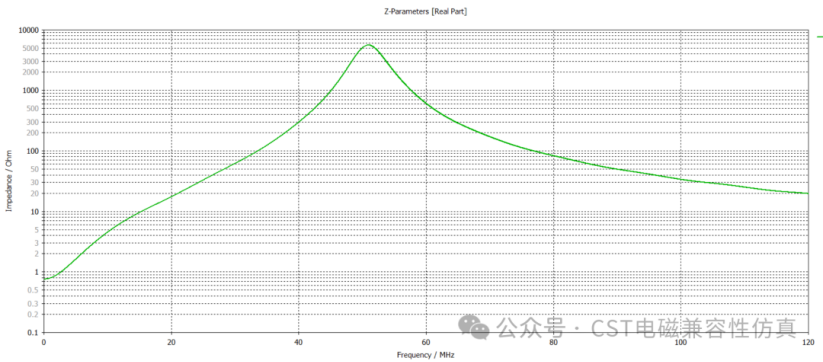

共模阻抗

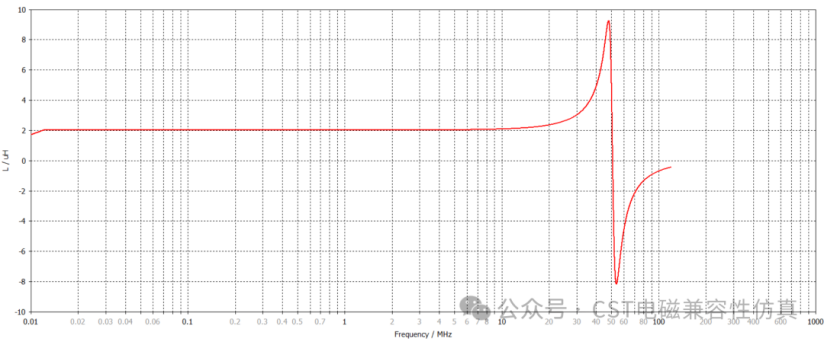

电感频响曲线
