# 芯片良率是怎么算出来的?——从泊松到负二项分布,一个芯片测试工程师的视角
一个场景:
今天流水线送来1000颗Die,你测完发现只有850颗是好的。
老板问:良率85%?行。
但如果明天变成70%,后天变成60%,你能告诉他是哪出问题了吗?
你手里的武器,就是良率模型(Yield Model)——它不是"好的除以总的"这么简单,它是你理解芯片制造过程健康状况的X光机。
一、造芯片不是做饼干
良率 = 好Die数 / 总Die数。定义就这么简单,但背后的故事一点也不简单。
想象你在做饼干:揉面、压模、入烤箱。有一块烤焦了?扔掉就是,下一块重新做,损失几乎为零。
造芯片可不是做饼干。
晶圆是一整片硅片,上面同时制造成百上千颗Die。如果光刻机的一道光照偏了0.1微米——整片晶圆上的每一颗Die都可能废了。不是"重做一块就好",这几百道工序、几百个工时、几千美金的成本,全打水漂。
这就是为什么良率是半导体制造中最敏感、最关键的指标之一。
而且对一个芯片测试工程师来说,良率的意义分三层:
- 良率低 = 同样的测试时间→拿到的良品更少→产出暴跌
- 良率突然下滑 = 工艺出了问题→你需要在最短时间内定位故障源
- 良率太高?——等等,高不好吗?——如果良率好得离谱,你反而得怀疑:是不是测试覆盖漏掉了什么?
二、三个模型,一个比一个精
晶圆上为什么会出现坏Die?归根结底是因为缺陷(Defect)。缺陷来自:空气中的微粒落在晶圆上、光刻胶涂布不均匀、刻蚀过度或不足、金属线间短路或断路……
这些缺陷随机地落在晶圆上。如果一颗缺陷落在Die的活性区域内,这颗Die就坏了。
问题来了:给定缺陷密度,怎么预测良率?
1️⃣ Poisson模型:最朴素也最悲观
最简单的假设:缺陷在晶圆上完全随机分布,互不影响,服从泊松分布。
公式: Y = e^(-A·D₀)
其中Y是良率,A是Die面积(cm²),D₀是缺陷密度(defects/cm²)。
生活类比: 你在下雨天站在空地上,头顶一块面积A的纸板。雨滴均匀随机落下,D₀是单位面积的雨滴数。纸板上没有雨滴的概率——就是e^(-AD₀)。
问题在哪? Poisson模型假设缺陷均匀随机分布。但在真实环境中,缺陷倾向于聚集(Clustering)——工艺波动往往在晶圆上造成"坏区"和"好区"。
结果:Poisson模型对良率的预测总是过于悲观。实际良率通常比Poisson预测高。
2️⃣ Murphy模型:更贴近现实
Murphy对Poisson做了修正,假设缺陷密度D本身是一个随机变量,服从Gamma分布。这引入了缺陷密度的变化,更贴合实际情况。
公式: Y = (1 - e^(-A·D₀)) / (A·D₀)
刚才那场雨变成了"局部阵雨"——有的地方瓢泼大雨,有的地方几乎没雨。你的纸板(Die)放在哪里?取决于它落在哪个区域。
Murphy模型比Poisson乐观一些,在大面积Die时差距尤其明显。
3️⃣ Negative Binomial模型:业界标配
这是当今半导体行业最广泛使用的良率模型。
在Poisson基础上引入一个聚类因子α,描述缺陷的聚集程度。
公式: Y = (1 + A·D₀/α)^(-α)
- α → ∞时 → Poisson模型(完全随机,无聚类)
- α = 1时 → Murphy模型
- α越小 → 缺陷越聚集
这次不是下雨了。你看着一群蚂蚁搬食物——它们不是均匀散开的,而是成群结队沿着某些路径走。你的Die就像路上的纸片:如果恰好有蚂蚁队伍经过(缺陷聚集区),这颗Die大概率完蛋;如果落在没蚂蚁的区域,安然无事。
实战意义:
- 工艺控制得好,α通常在2~5之间
- 如果α忽然变小(比如0.5),说明出现了严重的局部工艺问题
- 对测试工程师来说:跟踪α的变化比跟踪良率数字本身更敏感——它可以提前数周预警工艺漂移
三、堆叠良率——Chiplet时代的噩梦
如果单片芯片的良率是"一锤子买卖",那先进封装(Chiplet)时代的良率就是俄罗斯轮盘赌。
当你把N颗独立的Die集成到一个封装中,整体良率等于每颗Die良率的乘积:
Y_total = Y₁ × Y₂ × … × Y_N
为什么? 因为任何一颗Die坏了,整个封装模块就废了——你不能拆了重焊。
| Chiplet数量 | 单颗良率 | 整体良率 |
|---|---|---|
| 3 | 95% | 85.7% |
| 4 | 95% | 81.5% |
| 5 | 95% | 77.4% |
| 8 | 95% | 66.3% |
| 10 | 90% | 34.9% ❗ |
![]() |

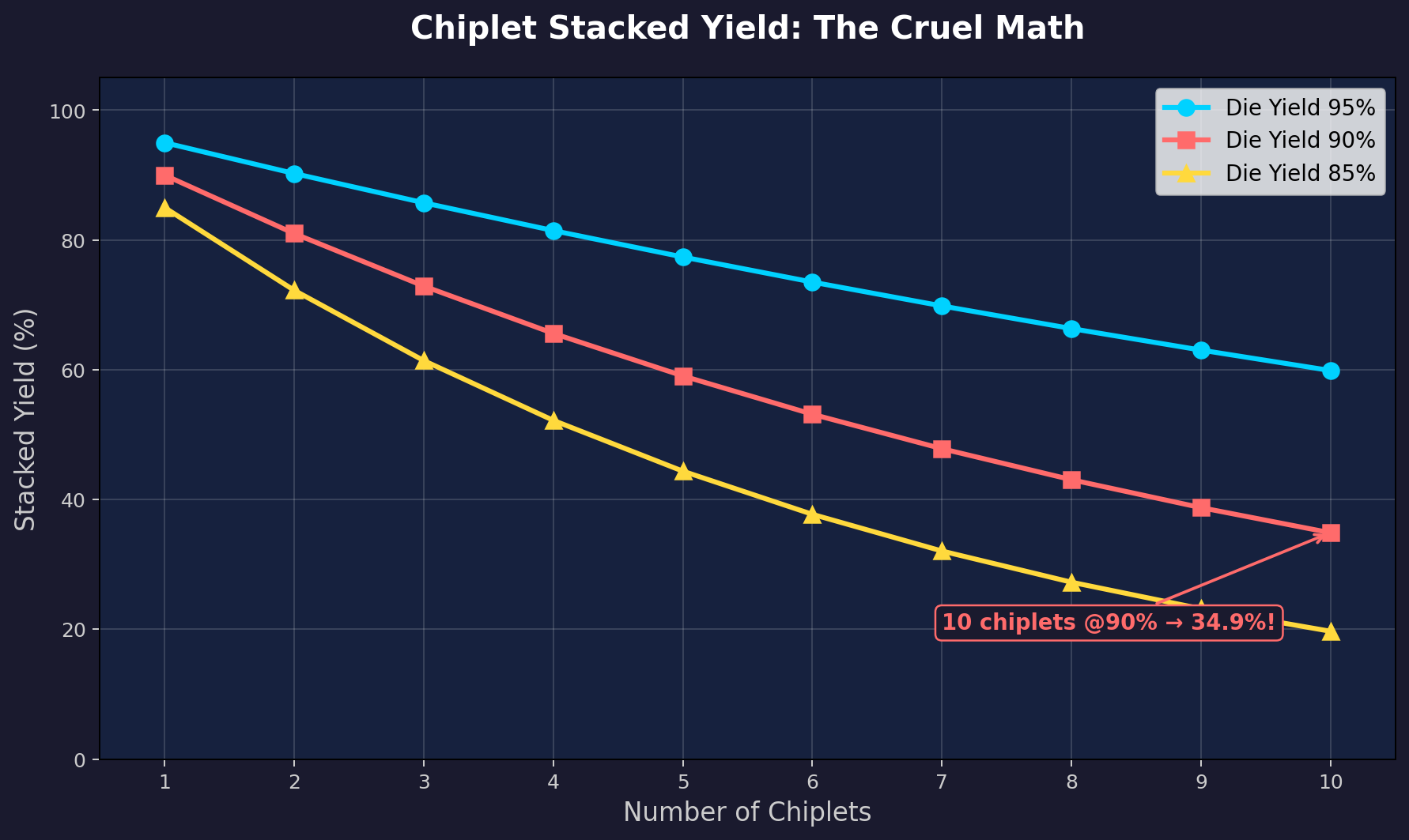

三条曲线分别对应单颗良率95%/90%/85%时,整体良率随Chiplet数量的变化。红线跌到34.9%的点——10颗90%良率的Die封在一起,整体不到35%。
10颗90%良率的Chiplet封在一起→整体良率只有34.9%!
将近65%的先进封装模块因为某颗Die的不良而报废——每个封装价值几百到几千美元。
这就是为什么在Chiplet时代,**KGD(已知良好裸片)**从"nice-to-have"变成了"must-have"。你必须在裸片阶段就做到极致筛选——不能靠封装后再筛选,因为那为时已晚。
想象你是个高端餐厅的品控经理。以前你把一道菜做坏了,扔掉重做成本是50块。现在你做了10道菜,拼成一道满汉全席,其中一道菜是馊的——整桌全废了,成本2000块。
你现在必须保证每一道菜在出锅前就是完美的。
四、【测试视角】良率与测试的跷跷板
良率不是孤立指标,它和测试覆盖率之间有经典的跷跷板关系。
Defect Level(缺陷等级)公式:
DL ≈ 1 - Y^(1 - TC)
DL是"已经出货但仍然有缺陷的芯片比例",TC是测试覆盖率。
| 良率Y | 测试覆盖率TC | DL (ppm) | 含义 |
|---|---|---|---|
| 90% | 99% | ~1,053 | 每百万颗出货芯片中约1000颗是坏的 |
| 90% | 99.9% | ~105 | 好一些 |
| 90% | 95% | ~5,129 | 这个质量交出去会被客户骂死 |
| 99% | 99% | ~100 | 良率高≠品质好! |
给测试工程师的硬核启示:
- 想降低DL有两种途径:提高良率 OR 提高测试覆盖率
- 但如果良率提高是因为测试覆盖不足,DL反而会更高——这就是为什么看到"超高良率"时要警觉
- 在量产爬坡阶段,用这个公式来设定测试Pattern的质量门限
用一张良率地图(Yield Map)配合Shmoo图,训练有素的工程师可以像读心电图一样"读"晶圆厂的生产健康——边缘密集的坏Die暗示刻蚀速率不均,中心聚集暗示光刻对准偏差,条纹状划痕暗示机械搬运损伤……
狗蛋说:
良率模型不是书呆子的数学游戏。Poisson告诉你最坏情况,Murphy给你中位数参考,Negative Binomial才是实战中的王牌——跟踪α的变化,比盯着良率数字本身,能早几周发现工艺漂移。在Chiplet时代,一颗Die的良率决定了整个封装模块的生死,每多一颗Chiplet,数学就对良率多一分残忍。
本文基于芯片测试工程师的实战视角整理,欢迎讨论。如果对ATE测试、DFT、良率分析等话题感兴趣,关注专栏持续更新。
