单相逆变器模型仿真研究

摘要

单相逆变器作为电力电能转换的核心装置，可实现直流电与交流电的双向转换，广泛应用于分布式光伏发电、家用储能、不间断电源、小型新能源供电系统等民用与工业场景。为探究单相逆变器的工作特性、运行稳定性及电能输出质量，本文依托电力电子系统仿真技术，开展单相逆变器整体模型仿真研究。本文首先梳理单相逆变器的拓扑结构与工作原理，明确系统核心组成模块及运行机制；其次完成仿真系统的整体方案设计，搭建包含电源、逆变主电路、调制控制单元、滤波单元与负载的完整仿真模型；最后通过多工况仿真测试，分析逆变器稳态运行、动态负载切换过程中的输出特性，验证系统拓扑与控制方案的可行性、稳定性。仿真研究结果表明，本次搭建的单相逆变器模型运行稳定，输出波形畸变率低、动态响应速度快，能够满足低压交流供电场景的电能质量要求，可为小型逆变装置的设计、调试与性能优化提供可靠的仿真依据与技术参考。

关键词

单相逆变器；电力电子；仿真建模；SPWM调制；电能质量

1 绪论

1.1 研究背景与意义

随着新能源发电技术与分布式储能系统的快速普及，直流电能的应用场景持续拓展，而民用电气设备、小型工业负载多以交流供电为主，电能形式的转换需求日益凸显。逆变器作为直流转交流的关键电力电子设备，是新能源发电并网、储能系统电能输出、应急供电设备的核心核心单元。相较于三相逆变器，单相逆变器结构简洁、成本低廉、适配性强，更适用于中小功率供电场景，在户用光伏发电、家庭储能、车载供电、小型办公应急电源等领域占据重要应用地位。

在实际工程应用中，单相逆变器易受负载波动、电压扰动、开关器件损耗等因素影响，出现输出波形畸变、电压偏移、动态响应滞后等问题，直接影响供电稳定性与电能质量。传统实物样机测试存在成本高、损耗大、调试周期长、故障风险高等弊端，难以快速完成多工况、多参数的性能测试。而仿真建模技术可在虚拟环境中完整复现逆变器运行全过程，规避实物测试的各类缺陷，高效完成系统性能验证、参数优化与工况适应性分析。因此，开展单相逆变器模型仿真研究，对优化逆变系统结构、提升电能输出质量、保障设备稳定运行具有重要的工程应用价值。

1.2 国内外研究现状

国外针对单相逆变器的研究起步较早，在拓扑结构优化、调制策略迭代、闭环控制算法优化等方面形成了成熟的技术体系。早期研究多聚焦于硬件拓扑的改进，通过优化开关器件布局、改良滤波结构降低谐波损耗；近年来研究重点转向智能控制与复合调制策略，通过自适应控制、观测器优化等方式提升逆变器在复杂工况下的抗干扰能力与动态性能，同时依托高精度仿真平台实现算法的快速迭代与验证。

国内单相逆变器研究贴合新能源产业发展需求，侧重工程化应用与性能优化，重点围绕光伏并网逆变、储能逆变等场景开展技术攻关。目前国内主流研究集中于双闭环控制优化、谐波抑制、低电压穿越、负载适应性提升等方向，通过仿真建模完成控制策略的验证与参数整定，有效提升了国产中小功率单相逆变器的运行稳定性与电能质量。同时，国内仿真技术的普及大幅降低了逆变设备研发门槛，推动单相逆变器向小型化、高效率、低畸变的方向快速发展。但在复杂扰动工况下的自适应调节能力、轻载运行效率优化等方面，仍存在进一步提升的空间。

1.3 主要研究内容

本文以中小功率单相全桥逆变器为研究对象，开展系统建模与仿真试验研究，核心研究内容如下：一是梳理单相逆变器的拓扑结构与基本工作原理，明确各功能模块的作用与协同运行机制；二是完成单相逆变器仿真系统整体方案设计，确定调制方式、控制策略与滤波方案，搭建完整的系统仿真模型；三是设计稳态运行、负载突变等多种仿真工况，开展系统性仿真测试；四是分析不同工况下逆变器的输出电压、电流波形与动态响应特性，评估系统运行性能，验证拓扑结构与控制方案的合理性。

2 单相逆变器系统原理与拓扑结构

2.1 系统整体架构

本次研究采用工程应用最广泛的单相全桥逆变拓扑结构，整套系统由直流电源单元、逆变主电路单元、SPWM调制控制单元、LC滤波单元与交流负载单元五部分组成，各模块协同完成直流电能到标准交流电能的转换。直流电源单元为系统提供稳定的直流输入电能，模拟光伏组件、储能电池等直流供电设备；逆变主电路由电力电子开关器件组成，通过开关的有序通断将直流电能转换为高频脉动交流电能；调制控制单元是系统的核心控制核心，通过生成精准的调制脉冲信号，控制开关器件的通断时序；滤波单元用于滤除高频谐波与电压毛刺，规整输出波形；负载单元模拟各类阻性、阻感性民用负载，验证逆变器的带载能力。

2.2 核心工作原理

单相逆变器的核心工作逻辑为脉冲宽度调制控制，本文采用正弦脉冲宽度调制（SPWM）方式实现电能转换。其核心原理是利用高频载波信号与正弦参考调制信号进行对比，生成一系列宽度随正弦规律变化的脉冲信号，以此控制逆变桥臂开关器件的通断。通过精准调控脉冲的宽度与时序，可使逆变主电路输出的脉动电压等效拟合标准正弦交流电压波形。

未经滤波的逆变输出电压包含大量高频谐波分量，波形存在明显畸变，无法直接为负载供电。通过后置LC无源滤波网络的滤波、稳压作用，可有效衰减高频谐波，平滑电压波形，最终输出幅值、频率稳定的标准正弦交流电，满足常规交流负载的供电需求。同时，系统采用电压电流双闭环控制逻辑，实时采集输出电压、电流信号并与参考信号对比，动态调节调制脉冲参数，实现输出电压的稳压控制与波形优化，提升系统抗干扰能力。

2.3 关键模块功能分析

逆变主电路作为电能转换的核心硬件单元，采用全桥对称结构，具备结构简单、导通损耗低、带载能力强的优势，适配中小功率逆变场景，可实现电能的高效转换。调制控制单元决定逆变器的输出精度与动态性能，SPWM调制方式能够精准匹配正弦输出需求，配合双闭环控制策略，可有效抑制负载波动、输入电压扰动带来的波形畸变。LC滤波单元凭借良好的高频衰减特性与低频导通特性，在保证工频电能正常传输的同时，最大限度滤除开关频率带来的谐波干扰，是保障输出电能质量的关键模块。

3 单相逆变器仿真模型设计

3.1 仿真平台与整体方案

本次仿真研究采用主流电力电子仿真平台开展建模与试验工作，依托平台可视化建模、动态仿真、波形实时采集的优势，完成逆变器全系统建模与性能测试。仿真整体遵循“模块化搭建、分单元调试、全系统联调、多工况测试”的设计思路，将复杂逆变系统拆解为独立功能模块，分别完成各模块参数配置与功能验证后，进行整体系统集成，确保模型贴合实际工程设备的运行特性。

仿真核心设计目标为：实现稳定的直流转交流电能转换，输出工频标准正弦电压，保证稳态运行波形畸变率低、动态负载切换响应迅速、运行稳定性强。仿真过程中严格匹配工程常用设备参数，保证仿真模型的真实性与参考价值。

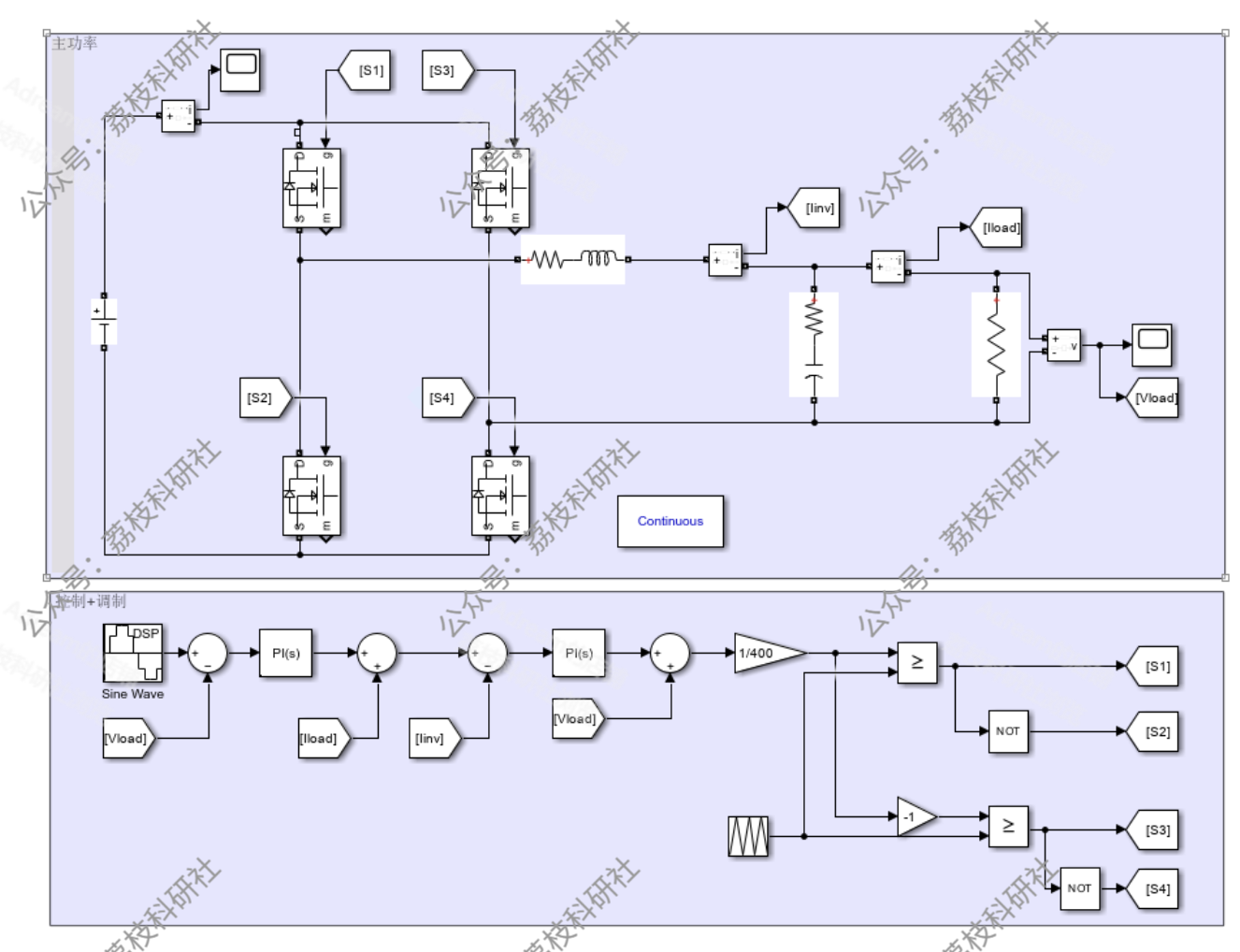

3.2 各模块仿真建模设计

直流电源模块采用恒定直流电压输入模式，模拟储能电池、光伏稳压输出的直流供电特性，保证输入电能的稳定性，规避输入电压波动对仿真结果的干扰，为逆变系统提供稳定的输入源。

逆变主电路模块选用高频电力电子开关器件，搭建标准单相全桥逆变电路，依据工程设备参数设置开关器件导通损耗、开关频率等核心参数，还原实际器件的工作特性，保证电能转换过程的真实性。

调制与控制模块采用双极性SPWM调制策略，搭配电压外环、电流内环的双闭环控制架构。电压外环实时监测输出电压幅值，实现稳压调节，保证输出电压稳定在额定范围；电流内环限制回路电流，抑制冲击电流，保护开关器件与负载设备，同时提升系统动态响应速度。

滤波模块采用经典LC低通滤波结构，结合开关频率与工频特性优化滤波参数，精准滤除高频谐波分量，平滑输出电压波形，兼顾滤波效果与系统响应速度，避免滤波参数过大导致的动态滞后问题。

负载模块设置可变负载工况，包含额定阻性负载、轻载、重载及负载突变等多种工作模式，全面测试逆变器在不同带载状态下的运行性能，验证系统的工况适应性。

3.3 仿真工况设计

为全面验证单相逆变器模型的运行性能，本次研究设计两类核心仿真工况，覆盖常规运行与动态扰动场景。一是稳态运行工况，设置逆变器带额定负载持续运行，观测系统稳定工作状态下的输出电压、电流波形，评估稳态电能质量与运行稳定性；二是动态工况，设置负载突增、负载突减的瞬时切换场景，测试逆变器在工况突变时的动态响应能力、稳压能力与波形恢复速度，验证控制系统的抗干扰性能。所有仿真工况均保持统一的基础参数设置，保证试验结果的可比性与有效性。

4 仿真结果与性能分析

4.1 稳态运行性能分析

通过额定负载稳态仿真测试可知，本次搭建的单相逆变器模型可稳定实现直流电能到工频交流电能的转换。系统启动后可快速进入稳定运行状态，输出电压波形平滑规整，无明显毛刺、畸变与震荡现象，波形贴合标准正弦曲线特性。输出电压幅值、频率稳定维持在额定区间，偏差处于工程允许范围内。

稳态运行过程中，系统各模块工作协同稳定，逆变开关器件通断有序，滤波单元谐波抑制效果良好，输出电能谐波含量低，满足民用低压交流供电的电能质量标准。同时，稳态工况下系统无明显功率损耗，电能转换效率处于较高水平，整体运行性能稳定可靠，符合中小功率逆变设备的工作要求。

4.2 动态工况响应分析

负载突变动态仿真结果表明，当系统发生轻载转重载、重载转轻载的瞬时工况切换时，逆变器输出电压仅出现微小瞬时波动，无大幅跌落、过冲或波形畸变现象。系统可在极短时间内完成自适应调节，快速恢复稳定的正弦输出波形，动态响应速度快、调节精度高。

在负载扰动过程中，双闭环控制系统充分发挥调节作用，能够实时感知输出参数变化，动态优化调制脉冲参数，有效抑制负载波动带来的电能质量扰动，保证输出电压的稳定性。这一特性表明该单相逆变器模型具备良好的抗干扰能力与工况适应性，可适配实际应用中负载频繁切换的复杂工作场景。

4.3 系统整体性能评估

综合多工况仿真测试结果，本次设计的单相逆变器模型拓扑结构合理、控制策略有效，整体性能表现优异。稳态运行时电能质量优良，波形畸变率低、参数稳定性好；动态工况下响应迅速、抗干扰能力强，能够快速适应负载变化；系统各功能模块匹配度高，无运行冲突与性能缺陷。相较于传统开环控制逆变模型，双闭环控制结合SPWM调制的方案显著提升了系统的稳压精度与动态性能，具备更强的工程实用性。

同时仿真过程也发现，系统在极轻载工况下存在微量谐波残留，高负载工况下存在轻微器件损耗导致的电压小幅压降，可为后续模型优化与硬件升级提供改进方向。

5 结论与展望

5.1 研究结论

本文通过对单相逆变器开展系统性建模与仿真研究，梳理了单相全桥逆变器的拓扑结构与工作机制，完成了基于SPWM调制与双闭环控制的仿真模型搭建，并通过多工况仿真试验完成性能验证。研究得出以下结论：单相全桥逆变拓扑结构简洁可靠，适配中小功率民用供电场景；SPWM调制策略可有效实现正弦波形输出，配合电压电流双闭环控制，能够显著提升逆变器的稳压精度与动态响应性能；LC滤波单元可有效滤除高频谐波，大幅提升输出电能质量；该仿真模型在稳态与动态工况下均具备良好的运行稳定性与工况适应性，能够真实还原实际逆变设备的运行特性，可用于单相逆变器的性能测试、参数优化与方案验证。

5.2 研究展望

本次研究搭建的单相逆变器基础仿真模型性能良好，但仍存在优化空间。后续可从三方面开展进一步研究：一是优化控制算法，引入自适应控制、比例谐振控制等先进控制策略，进一步抑制轻载谐波、减小负载扰动影响，提升复杂工况下的电能质量；二是拓展仿真工况，加入输入电压扰动、温度损耗、器件老化等实际干扰因素，提升模型的真实性与通用性；三是开展并网工况仿真研究，优化逆变器并网适配性，拓展模型在光伏并网发电场景的应用价值，为高性能单相逆变设备的研发与工程应用提供更全面的技术支撑。

📚第二部分——运行结果
