随着现代电子装置对小型化、轻量化、高性能化、多功能化、低功耗化和低成本化方面的要求不断提高，IC芯片的特征尺寸不断缩小，且集成规模迅速扩大，芯片封装技术也在不断革新，凸点加工工艺(Bumpprocessflow)也因此发展起来。

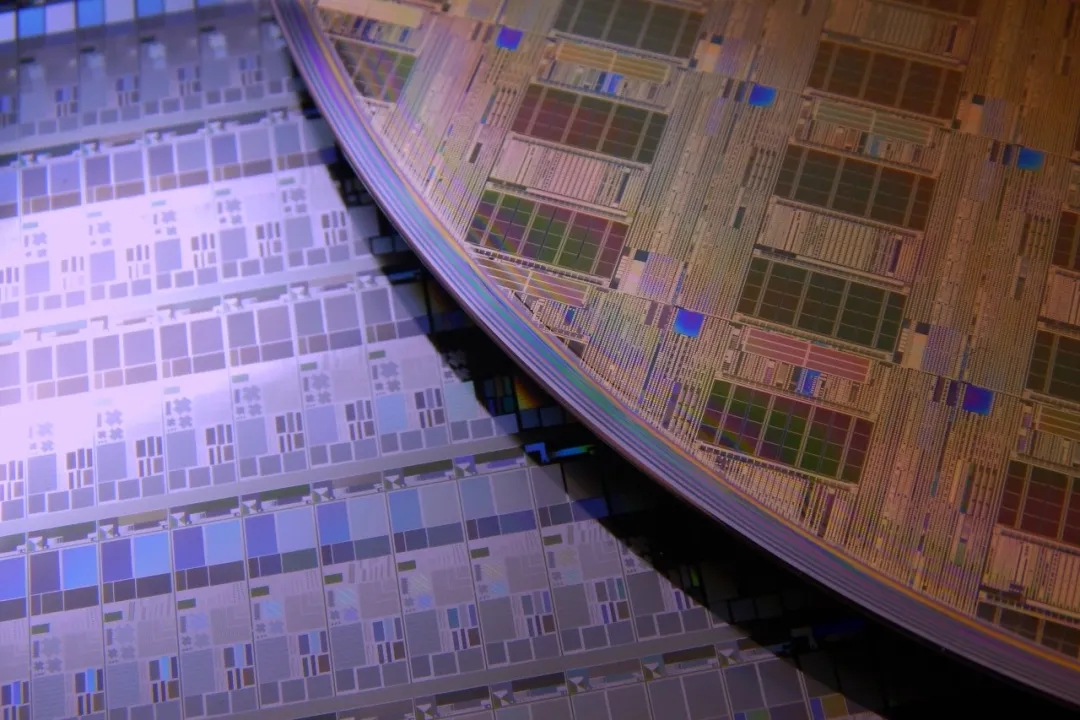

为确保生产的芯片质量合格，晶圆检测这一环节在半导体生产中变得尤为关键。在晶圆生产和质量控制过程中，晶圆检测可大大提高生产效率和产品质量。因此，晶圆检测是半导体企业中不可或缺的环节。

机器视觉系列方案核心优势

从检测精度、检测效率、适配性等角度分析，机器视觉检测方案完美匹配系列半导体芯片质检需求。

1、精度要求

适配不同制程芯片，检测精度达到纳米级，可以准确识别针尖大小的颗粒、发丝级的划痕、微小的引脚偏移。

2、效率要求

每分钟可处理数百至数千件产品，检测速度是人工的5-10倍，满足客户不影响效率，实现全工序检测需求。

3、稳定性要求

7×24小时连续运行，不受环境、人员主观因素影响，误判率≤0.5%、漏检率≤0.1%，避免因检测失误导致批量报废。

4、适配性要求

能够兼容不同尺寸、不同制程（3nm-90nm）、不同封装类型（QFP、BGA、CSP等）的芯片，支持多产品模板存储，一键换型，适配多规格、小批量生产需求。

芯片生产质检常见案例

1、晶圆缺陷检测

晶圆表面光滑、反光明显，部分≤0.01mm的微小缺陷肉眼无法识别，漏检、错检率高。缺陷涵盖裂纹、气泡、颗粒、划痕等类型难以精准分类。

方案采用2000W+高分辨率工业相机，搭配低角度环形光源+偏振片，抑制晶圆表面反光，表面微小缺陷成像清晰。搭载AI深度学习算法，自主学习不同缺陷特征，可精准识别裂纹、气泡、颗粒、光刻偏差等不同缺陷类型，同时完成晶圆尺寸、平整度测量。

2、芯片封装检测

芯片封装后容易出现破损、溢胶，印字（型号、生产日期）模糊、错印，条码无法识别等问题，厂家需要协同完成全流程检测。

方案采用同轴光+面光组合；搭载OCR识别算法，精准识别印字内容、条码信息，验证逻辑一致性；同步检测封胶破损、溢胶、缺胶等缺陷。

3、芯片引脚检测

常见的引脚缺陷包括引脚尺寸偏差、弯曲、缺失和氧化。在实际检测过程中，引脚尺寸小于0.1mm，人工检测难以准确判断。

方案采用远心镜头+开孔面光，精准捕捉引脚细节。通过亚像素级测量算法，精准测量引脚长度、宽度、间距，识别弯曲、缺失、氧化等缺陷。

从晶圆厂前端检测到封测厂后段管控，不同检测需求，机器视觉都能提供定制化解决方案，破解人工质检难题。
