零知派ESP32–基于TM1637 四位数码管模块制作简约番茄钟教程
项目概述
什么是番茄钟？
番茄钟是一种时间管理方法，全称是“番茄工作法”，由弗朗西斯科·西里洛在1980年代创立。简单说，它的核心流程就像这样：专注工作 25 分钟（这25分钟叫“一个番茄”）> 休息 5 分钟。> 每完成 4 个“番茄”后，进行一次 15分钟的较长休息。
基于 ESP32 的桌面番茄钟，集成ST7789 TFT 彩屏（240×240）和 TM1637 数码管，支持双屏同步倒计时显示、休息动画播放、断电记忆保存、可自定义工作时长。
项目文件结构：
PomodoroYueXin/
├── PomodoroYueXin/
│ ├── PomodoroYueXin.ino # 主程序
│ ├── REST_anim.h # 动画帧索引表
│ ├── REST_0.h ~ REST_13.h # 14 帧 RGB565 动画数据
│ ├── WORK.h # 专注模式背景图
├── REST.gif # 休息动画源文件
├── WORK.png # 专注模式背景图源文件
├── convert.cs # GIF 转 RGB565 转换器
└──convert_png.cs # PNG 转 RGB565 转换器
项目亮点
- 双屏同步：TFT 彩屏显示状态与动画，TM1637 数码管同步倒计时
- 断电记忆：关机后自动保存当前状态、倒计时时间、工作周期、自定义时长
- 番茄工作法：25 分钟专注 → 5 分钟短休 × 3 次 → 15 分钟长休 → 循环
- 最后 10 秒提示：专注模式最后 10 秒蜂鸣器急促滴答提醒
- 快捷操作：短按/长按/组合键实现重置、调整、恢复出厂
项目难点及解决方案
| 难点 | 解决方案 |
|---|---|
| 闪存容量有限（约 3MB） | 动画步进=2（14 帧），每帧 ~112KB，合计 ~1.54MB + 背景图 ~115KB + 代码 ~100KB，总 ~1.75MB，留有余量 |
| 双屏同步刷新 | TM1637 用硬件 I²C 模拟，TFT 用 SPI，两者独立，loop 中非阻塞轮询 |
| 动画不遮挡文字 | pushImage 只推送 y=24~216 区域（偏移 24×240），上下各留 24px 给文字 |
| 断电记忆版本兼容 | NVS 存储使用版本号（ver=2），loadNVS() 检查版本，避免旧数据解析错误 |
| 按键消抖与长短按区分 | 200ms 消抖 + 1000ms 长按阈值 + longHandled 标志防止短按误触 |
一、硬件系统部分
1.1 硬件清单
| 硬件 | 数量 | 说明 |
|---|---|---|
| 零知派ESP32开发板 | 1 | 主控，3MB 可用闪存 |
| 零知派ESP32扩展板 | 1 | 自带专属插口和按键 |
| ST7789 TFT 彩屏（240×240） | 1 | 主显示屏幕 |
| TM1637 四位数码管模块 | 1 | 倒计时数字显示 |
| 无源蜂鸣器 | 1 | 响铃提醒 |
| 杜邦线 | 若干 | 接线 |
| 数据线 | 1 | 烧录代码，给ESP32上电 |
1.2 接线方案
| ESP32 引脚 | 连接目标 |
|---|---|
| GPIO16 | TM1637 CLK |
| GPIO17 | TM1637 DIO |
| 3.3V | TM1637 VCC |
| GND | TM1637 GND |
| GPIO2 | 蜂鸣器正极 |
| GND | 蜂鸣器负极 |

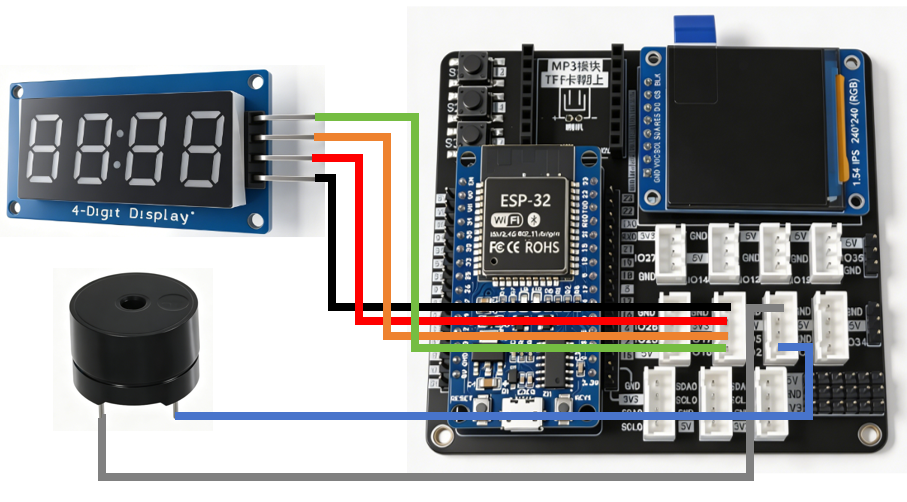

1.3 硬件连接图

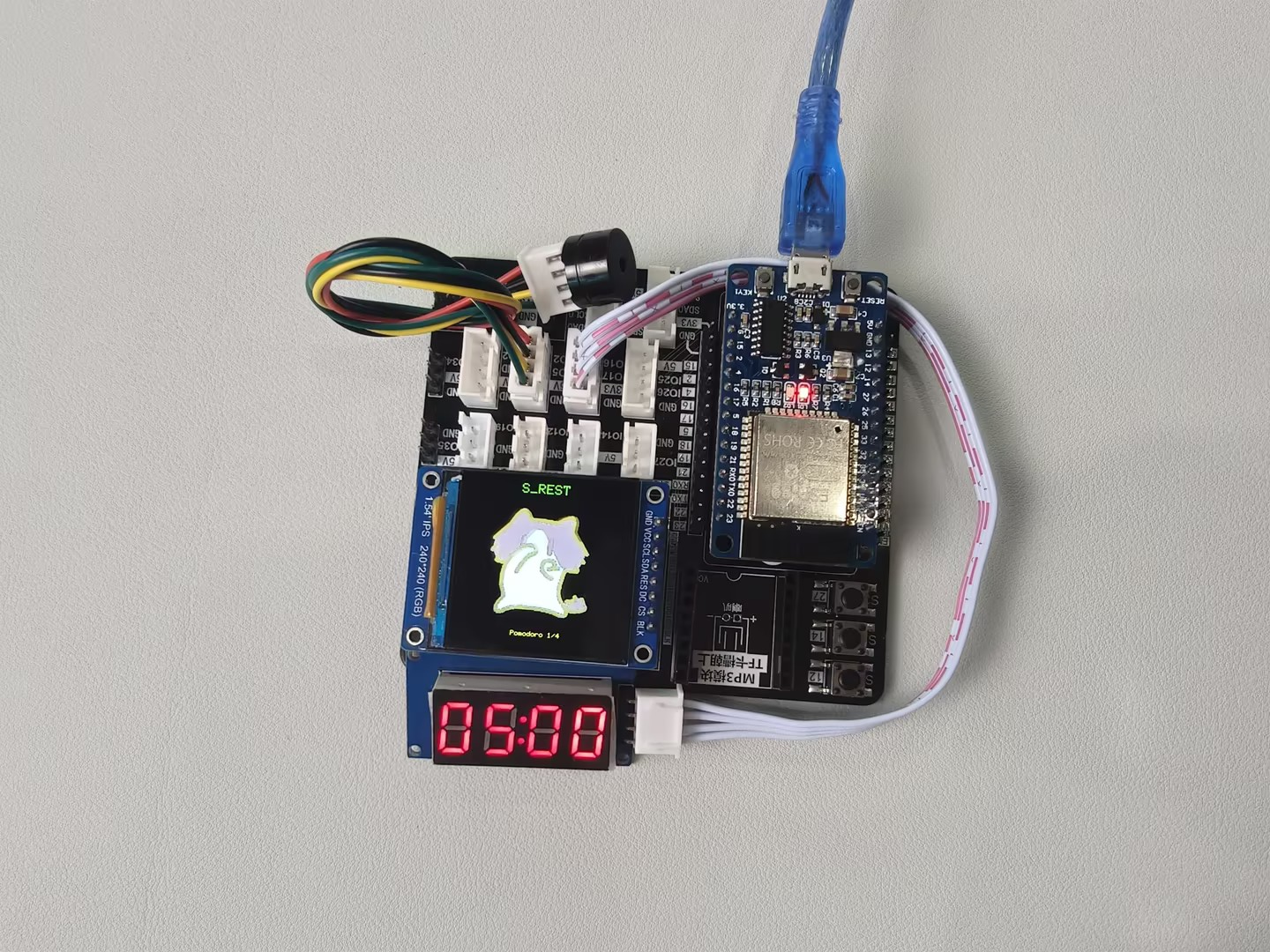

1.4 实物连接图
二、软件架构设计
2.1 系统初始化
setup() 执行流程：
上电
└→ 串口初始化
└→ 配置按键 GPIO（INPUT_PULLUP）
└→ 配置蜂鸣器 GPIO
└→ bootAnimation()
├→ TM1637 亮度 7，显示 88:88 冒号闪烁（2.5 秒）
└→ TFT 显示 "YueXinMiao / Pomodoro"
└→ loadNVS()
└→ 从 NVS 恢复断电前状态（含版本检查）
└→ showTime(remainingSeconds) → TM1637 显示当前剩余时间
└→ showWorkUI() / showRestUI() → TFT 显示对应界面
└→ 如运行中，设置 lastTick = millis()
改动bootAnimation() 中 tft.setRotation() 设置屏幕旋转方向，可设置为 0，1，2，3。
2.2 主循环逻辑
loop() 每轮执行以下任务（非阻塞轮询）：
loop()
├── 工厂重置检测（仅调整模式，S2+S3 长按 3 秒）
├── handleModeButton() ← S3：模式切换 / 调整减
├── handleStartPause() ← S2：开始暂停 / 调整加
├── handleReset() ← S1：重置 / 进入退出调整
├── 倒计时递减（每秒）
│ ├→ 归零时 beepOn() + advanceState()
│ └→ 每 15 秒自动保存 NVS
├── 最后 10 秒急促提示音（专注模式）
├── 蜂鸣器 1 秒后自动关闭
├── TM1637 冒号闪烁（速度按剩余时间变化）
├── 调整模式数字闪烁（500ms 周期）
└── 休息动画帧推进
三、代码拆分讲解
3.1 引脚与全局变量
#define CLK_PIN 16 // TM1637 时钟线
#define DIO_PIN 17 // TM1637 数据线
#define BUZZER_PIN 2 // 蜂鸣器
#define MODE_PIN 27 // S3
#define START_PIN 14 // S2
#define RESET_PIN 12 // S1
状态枚举 enum State { WORK, SHORT_REST, LONG_REST } 定义三种工作模式。
关键全局变量：
remainingSeconds— 当前倒计时剩余秒数workCycleCount— 已完成专注数（0~3），满足 4 次进入长休息adjustMode/adjustSeconds— 调整模式及其分/秒位切换isRunning— 倒计时是否运行中
3.2 NVS 断电记忆
saveNVS() / loadNVS() 使用 Preferences 库存储到 NVS 分区：
存储内容：
ver=2 （版本号）
state （当前状态枚举值）
remain （剩余秒数）
workT （自定义专注时长）
shortT （自定义短休息时长）
longT （自定义长休息时长）
cycle （当前专注周期数）
run （是否运行中）
loadNVS() 中检查 ver >= 2 后才恢复，避免旧版格式数据错误。
3.3 界面绘制
专注模式 showWorkUI()：
- 全屏推入
img_WORK（200×200 居中于 240×240 黑底） - 顶部 “WORK”（红色，字号 2）
- 底部 “Pomodoro X/4”（黄色，字号 1）
休息模式 showRestUI()：
- 清屏黑色
- 顶部 “S_REST” / “L_REST”（绿色，字号 2）
- 底部专注计数（黄色，字号 1）
- 中间区域留给动画
动画播放 stepAnimation()：
- 使用
pushImage(0, 24, 240, 192, &REST_frames[i][24*240])只推送 y=24~216 区域 - 每帧按
REST_delays[]指定延时切换 - 14 帧循环播放
调整模式 showAdjustUI()：
- 标题 “ADJ-WORK” / “ADJ-S_REST” / “ADJ-L_REST”
- 5 号字时分显示，被调单位（分或秒）500ms 闪烁隐藏
- 操作提示：S2:+ / S3:- / S1:unit / Hold S1:exit / Hold S2+S3:reset
3.4 按键处理逻辑
三个按键各自独立处理函数，每个函数内部区分"调整模式"和"正常模式"两套逻辑：
| 按键 | 正常模式操作 | 调整模式操作 |
|---|---|---|
| S1（GPIO12） | 短按=重置计时；长按1秒=进入调整模式 |
短按=切换分/秒位；长按1秒=退出调整 |
| S2（GPIO14） | 短按=开始/暂停；蜂鸣时按=关闭响铃 | 短按=加 1 分钟或 1 秒 |
| S3（GPIO27） | 短按=切换到下一阶段 | 短按=减 1 分钟或 1 秒 |
恢复出厂设置：调整模式下同时按住 S2+S3 保持 3 秒，恢复所有默认值并清除 NVS。
按键逻辑使用 bothHeld() 检测 S2+S3 同时按下，避免误触。
3.5 倒计时与双屏同步
- 每秒
remainingSeconds--，归零时onTimerEnd()响铃 + 自动切换状态 - TM1637 每次更新时同步显示
remainingSeconds的 MMSS 格式 - TFT 在状态切换时调用
showWorkUI()/showRestUI()重绘 - 冒号闪烁速度随剩余时间变化：
- 专注模式最后 10 秒：100ms 快速闪
- 专注模式最后 5 分钟：250ms 中速闪
- 其余：600ms 慢速闪
3.6 蜂鸣器
- 倒计时结束时：
beepOn()输出 1kHz PWM，1 秒后自动关闭 - 专注模式最后 10 秒：每 500ms 输出 2kHz 短促音（15ms）
四、操作过程及数据展示
4.1 操作步骤
-
硬件连接：正确连接所有模块。
-

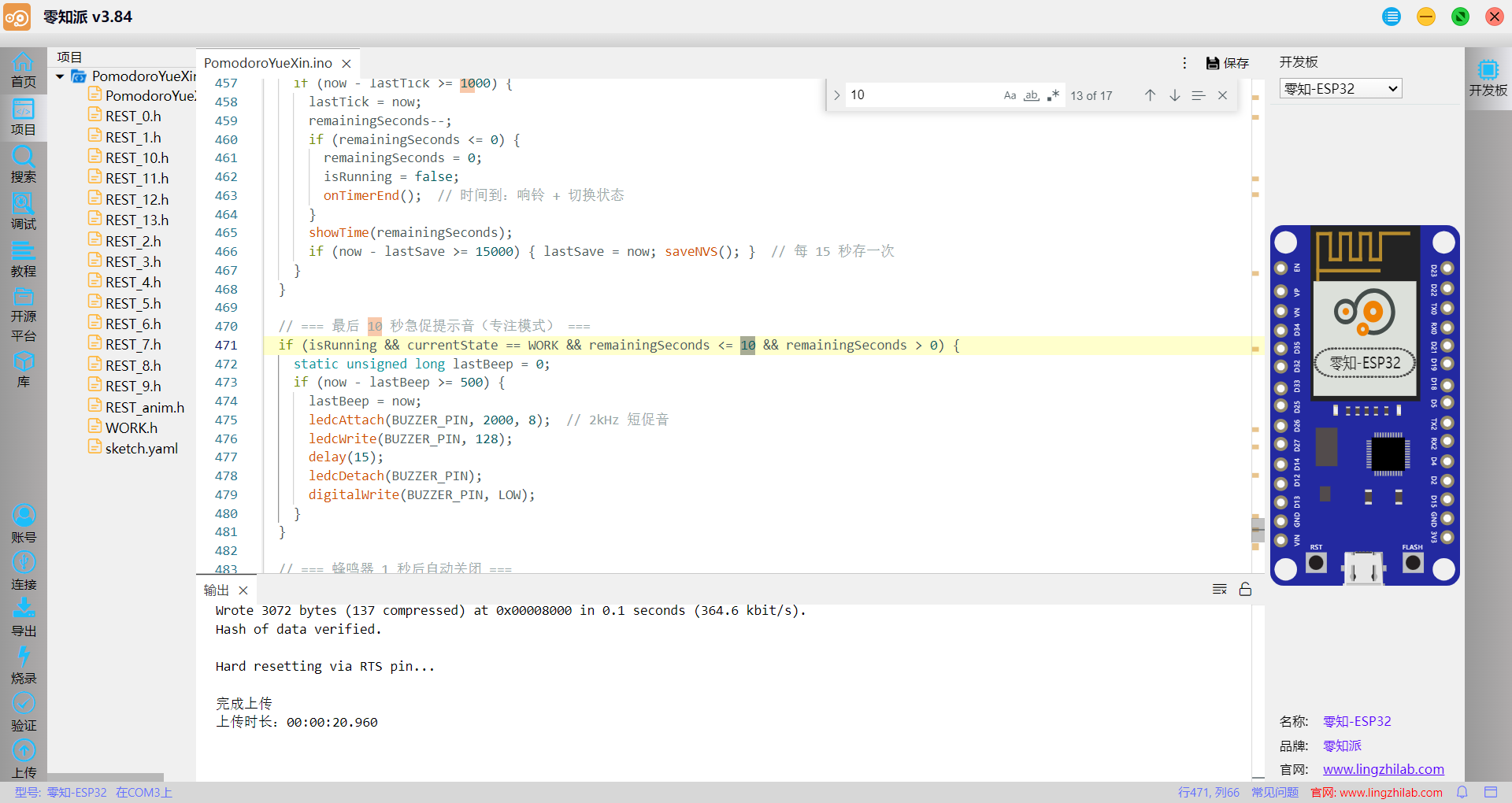

编译与上传：在零知派中选择开发板“ESP32 ”，正确选择端口，编译并上传代码。
4.2 使用说明
初次使用
- 上电 → 开机动画（TFT 显示标题，TM1637 88:88 闪烁 2.5 秒）
- 默认进入专注模式（25:00），倒计时等待启动
- 按 S2 开始倒计时
日常使用
S2（短按） → 开始/暂停倒计时
S3（短按） → 切换阶段：专注→短休→（循环4次）→长休→专注
S1（短按） → 重置当前阶段的计时
自定义时长
S1（长按1秒）→ 进入调整模式
S2（短按） → 加 1 分钟（或加 1 秒）
S3（短按） → 减 1 分钟（或减 1 秒）
S1（短按） → 切换分钟/秒钟（被调单位闪烁）
S1（长按1秒）→ 退出调整
恢复出厂设置
在调整模式下：
按住 S2 + S3 保持 3 秒 → TFT 显示 "Factory Reset" → 自动回到专注模式
断电记忆
- 运行中或暂停中直接断电，下次开机自动恢复断点
- 倒计时每 15 秒自动保存一次
4.3 演示视频
零知派ESP32–基于TM1637数码管模块制作番茄钟
五、技术原理
5.1 工作原理
- TFT 显示（TFT_eSPI 库）：通过 SPI 接口驱动 ST7789，240×240 分辨率，RGB565 颜色格式
pushImage()直接推送预转换的 16 位像素数组到 GRAM- 动画帧预处理为
const uint16_t PROGMEM数组，存放在闪存中
- 数码管（TM1637Display 库）：I²C 协议模拟驱动 TM1637 芯片
showNumberDecEx()显示 4 位数字 + 冒号（0x40 位控制）
- 断电记忆（Preferences 库）：调用 ESP32 的 NVS API，写入 NVS 分区
- 每次状态变化（剩余时间、调整时长、运行状态）都会触发保存
- 保存间隔 15 秒减少擦写次数
- 按键输入（GPIO INPUT_PULLUP）：三个按键均为低电平触发
- 软件 200ms 消抖 + 1000ms 长按阈值
5.2 工作模式配置
番茄工作法规则：
专注（25分钟）→ 短休息（5分钟）→ 专注 → 短休息 → 专注 → 短休息 → 专注 → 长休息（15 分钟）
→ 专注 → ...（第 4 次专注结束后）→ 长休息（15 分钟）→ 专注 → ...
模式切换逻辑（advanceState() 函数）：
WORK → workCycleCount++
├── 满 4 次 → LONG_REST（清零计数）
└── 未满 4 次 → SHORT_REST
SHORT_REST → WORK
LONG_REST → WORK
- 注意力集中系数（MAX_WORK_CYCLE=4）：每完成 4 个专注周期插入一次长休息
- 专注计数在进入长休息时自动归零，在短休息时保持累加
各模式默认时长：
长休息 = SHORT_REST + LONG_REST = 15分钟
| 模式 | 默认时长 | NVS 键名 |
|---|---|---|
| WORK | 25 分钟 | workT |
| SHORT_REST | 5 分钟 | shortT |
| LONG_REST | 10 分钟 | longT |
六、常见问题指引
Q1：编译后闪存不够怎么办？
检查分区设置：工具 → Partition Scheme → 选择 No OTA (Large APP)。如果仍然不够，可在 convert.cs 中将 step 改为 3 或 4 减少帧数。
Q2：屏幕方向不对怎么办？
在 bootAnimation() 中修改 tft.setRotation() 参数：
0：USB 口朝下1：USB 口朝右2：USB 口朝上3：USB 口朝左
Q3：如何更换休息模式动画？
- 将新的 GIF 文件命名为
REST.gif放入PomodoroYueXin目录 - 编译运行
convert.cs重新生成帧数据 - 如帧数变化，需同步修改
REST_anim.h中的REST_frame_count和REST_delays[] - 如果改为其他文件名，需同步修改
convert.cs中的路径
Q4：如何更换专注模式背景图？
- 准备 240×240 的 PNG，命名为
WORK.png放入PomodoroYueXin目录 - 编译运行
convert_png.cs重新生成WORK.h
Q5：TM1637 显示不正常？
- 检查 CLK（GPIO16）和 DIO（GPIO17）接线
- 供电电压应为 3.3V
