一、课程总览与学习目标

1. 本节核心学习目标

1. 吃透四大坐标空间：物体空间 (Object)、世界空间 (World)、视图空间 (View)、切线空间 (Tangent) 的定义、原点、坐标轴规则与视觉表现；
2. 掌握 Unity Shader Graph 与 Unreal 材质蓝图中空间切换、向量空间转换的原生节点与参数；
3. 理解不同空间下法线、视线、位置向量的形态差异，学会判断向量所属空间；
4. 掌握向量空间统一原则：所有参与运算的向量、位置数据，必须置于同一坐标空间；
5. 完成两大实战案例：视图空间 MatCap 材质、切线空间法线贴图基础应用；
6. 排查因空间不匹配引发的材质报错、效果异常，建立规范的空间使用思维。

2. 通用前置规则（双引擎通用铁律）

1. 向量运算前提：法线、视线、光照、位置等数据必须统一到同一个坐标空间后，再进行点积、加减、乘法等运算；
2. 单位向量要求：方向类向量（法线、视线、光照）建议开启归一化 (Normalize)，保证向量长度为 1，避免强度偏差；
3. 性能优先级：引擎内置空间切换参数 > 手动矩阵转换节点，项目中优先使用原生配置；
4. 适用边界：静态道具多用世界空间，动画角色、曲面纹理多用切线空间，镜头相关特效多用视图空间。

---

二、四大坐标空间 完整详解（核心理论）

本节依次讲解游戏着色器最常用的四类坐标空间，从原点、参考系、运动特性、典型用途、优缺点五个维度拆解，同时结合模型、相机、场景的关系辅助理解。

（一）物体空间（Object Space / 模型空间）

1. 基础定义

以模型自身轴心点 (Pivot) 为坐标原点的局部坐标系，每个模型拥有独立的物体空间，场景内多个模型的物体空间互相独立、互不干扰。

• 坐标轴：跟随模型同步旋转、位移、缩放；模型转动，物体空间坐标轴同步转动。
• 数据来源：模型建模阶段定义的顶点位置、模型空间法线、模型 UV 均属于该空间。

2. 核心特性

1. 独立性：A 模型的物体空间和 B 模型无关联，仅描述模型自身的位置与方向；
2. 跟随变换：模型在场景中移动、旋转、缩放，物体空间内的顶点、法线相对坐标保持不变；
3. 数值范围：仅作用于单模型，坐标范围由模型尺寸决定，无全局统一标准。

3. 典型适用场景

• 模型内部纹理、固定轮廓效果（不受场景位置 / 相机影响）；
• 模型空间法线贴图（老式法线贴图格式，如今使用较少）；
• 基于模型自身朝向的遮罩、内部描边；
• 顶点动画（布料、旗帜、模型形变）。

4. 优缺点

• 优点：逻辑简单，不受场景、相机干扰，运算开销低；
• 缺点：无法直接参与全局光照计算（多模型光照不统一），不适合动态角色、曲面细节。

（二）世界空间（World Space）【使用频率最高】

1. 基础定义

以整个游戏场景的全局原点为基准的统一坐标系，场景内所有模型、相机、光源都共用一套世界空间，是全局运算的标准空间。

• 坐标轴：固定不变，不会随模型、相机的移动 / 旋转而改变；
• 地位：前一集讲解的法线、主光源方向、世界位置，默认均为世界空间。

2. 核心特性

1. 全局统一：全场景数据参照同一原点，是多模型光照、全局阴影、场景方位遮罩的首选空间；
2. 相对运动：模型移动 / 旋转时，其顶点、法线在世界空间中的坐标与方向会同步改变；相机移动不影响世界空间坐标轴；
3. 引擎细分：Unity URP/HDRP、UE 存在绝对世界空间与常规世界空间细分，常规光照计算通用标准世界空间。

3. 典型适用场景

• 全局光照、方向光（太阳光）、场景阴影计算；

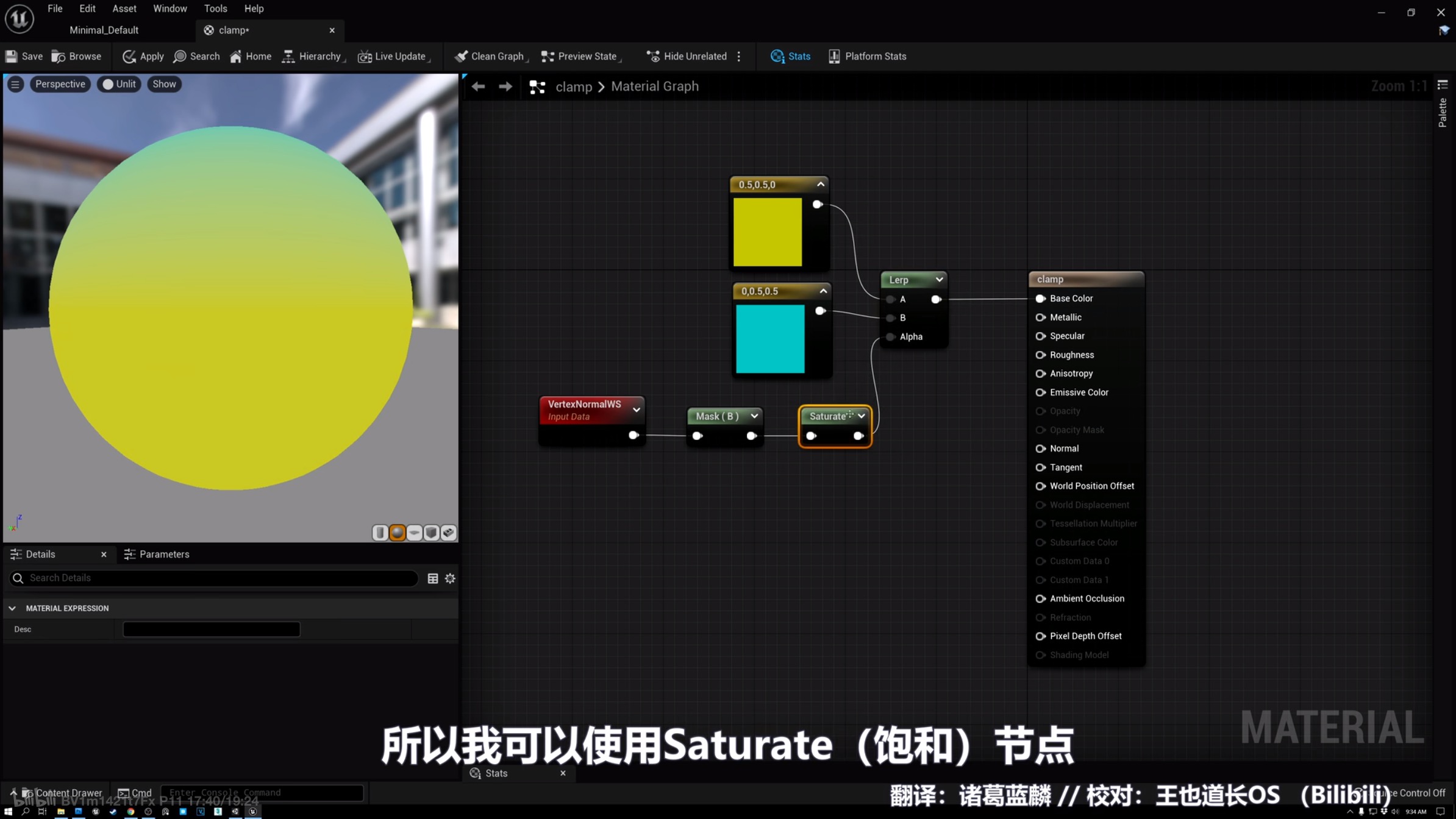

• 基于场景方位的效果（山体顶部积雪、墙面顶部积灰、世界空间菲涅尔）；
• 模型距离判断、场景空间遮罩、地形混合；
• 绝大多数静态场景道具、建筑、植被材质。

4. 优缺点

• 优点：全局统一，光照计算精准，跨模型效果一致性强；
• 缺点：模型形变、骨骼动画时，世界空间法线易出现扭曲，不适合高精度曲面细节。

（三）视图空间（View Space / 相机空间）

1. 基础定义

以当前渲染相机为坐标原点的坐标系，坐标轴完全跟随相机的位置、旋转、视角变化，也叫相机空间。

• 坐标轴规则：常规规则下，相机看向屏幕深处为 Z 轴正方向，屏幕左右为 X 轴，屏幕上下为 Y 轴；
• 核心逻辑：所有数据都以 “相机视角” 作为参考。

2. 核心特性

1. 强关联性：相机移动、旋转、缩放，视图空间所有向量、坐标同步变化；模型原地不动，仅转动相机，视图空间数据也会改变；
2. 透视属性：天然适配屏幕透视逻辑，是镜头类特效的底层空间；
3. 范围特性：坐标范围受相机视锥体限制，超出视锥体的物体将被裁剪。

3. 典型适用场景（本节课重点案例空间）

• 镜头相关特效：MatCap 材质、屏幕空间描边、镜头畸变、景深、雾气；
• 基于视角的菲涅尔、边缘光、视线遮罩；
• 深度测试、物体前后层次判断、屏幕空间纹理映射；
• UI、屏幕后处理特效。

4. 优缺点

• 优点：完美匹配相机透视，镜头类效果制作简单自然；
• 缺点：完全依赖相机，制作固定场景光照、方位效果会失效，相机转动效果同步变化。

（四）切线空间（Tangent Space）【法线贴图专用核心空间】

1. 基础定义

依附于模型每一个像素 / 顶点表面的局部微型坐标系，模型每个顶点都拥有独立的切线空间，由三组正交向量构成 TBN 坐标系：

• T（Tangent 切线）：沿模型 UV 水平 (U) 方向；
• B（Bitangent 副切线 / 双法线）：沿模型 UV 垂直 (V) 方向；
• N（Normal 法线）：垂直于模型表面，为切线空间 Z 轴正方向。 该空间随模型曲面、UV、骨骼动画同步形变，是曲面细节模拟的专属空间。

2. 核心特性

1. 逐表面独立：模型曲面不同位置，切线空间朝向不同，完美贴合曲面弧度；
2. 形变适配：支持模型骨骼动画、布料形变、弯曲变形，形变后细节纹理不会扭曲；
3. 标准数值：常规切线空间法线贴图底色为蓝紫色 (0,0,1)，代表表面原始法线无偏移；
4. UV 绑定：和模型 UV 强绑定，同一张法线贴图可复用到不同模型、不同 UV 布局上。

3. 典型适用场景（行业主流用法）

• 切线空间法线贴图（游戏 99% 的凹凸、划痕、磨损、毛孔细节均使用此格式）；
• 角色皮肤、布料、橡胶、金属拉丝等曲面高精度细节；
• UV 动画纹理、曲面流动贴图、波纹扰动；
• 动态形变模型（人形角色、动物、柔性道具）。

4. 优缺点

• 优点：适配动画与曲面，贴图复用性强，纹理压缩友好，细节表现最佳；
• 缺点：逻辑最复杂，必须借助TBN 矩阵完成空间转换，向量运算步骤更多。

---

三、双引擎空间切换节点全解

Unity Shader Graph 与 Unreal 材质蓝图均支持向量 / 位置数据的空间选择与跨空间转换，节点命名、参数略有差异，核心逻辑完全一致，下面分模块汇总常用节点、调用方式与参数配置。

（一）基础属性节点（自带空间选择）

这类节点（位置、法线、视线、切线）原生支持直接切换输出空间，无需额外转换节点，是日常使用主力。

1. Unity Shader Graph

所有几何类节点统一在 Input → Geometry 分类下，节点参数栏存在 Space（空间） 下拉选项，可直接选择输出空间：

表格

节点名称	可选空间	默认输出空间	用途
Position（位置）	Object / World / View / Tangent	World（世界空间）	获取像素 / 顶点坐标
Normal Vector（法线）	Object / World / View / Tangent	World（世界空间）	获取表面法线向量
View Direction（视线）	Object / World / View / Tangent	World（世界空间）	获取相机视线向量
Tangent Vector（切线）	Object / World / View / Tangent	World（世界空间）	获取切线向量，构建 TBN 矩阵

操作方式：选中节点，右侧检查器面板找到 Space，下拉切换对应空间即可。

2. Unreal Engine 材质蓝图

UE 将空间拆分至节点命名与内置参数中，分为两种形式：

1. 命名区分：World Space Normal（世界空间法线）、View Space Direction（视图空间视线），直接通过节点名称选择空间；
2. 通用坐标节点：Texture Coordinate、Position 节点可在细节面板切换空间；
3. 补充：UE 切线空间相关节点需配合 Transform Vector（向量转换节点）完成空间变换。

（二）通用空间转换节点（跨空间强制转换）

当已有向量 / 位置数据为 A 空间，需要转为 B 空间参与运算时，使用以下转换节点，双引擎功能对等。

1. Unity：Transform Vector（向量转换）

   • 功能：将输入向量从「源空间」转换为「目标空间」；
   • 核心参数：From Space（原始空间）、To Space（目标空间）；
   • 附加选项：Normalize Output（归一化输出），方向向量建议勾选，保证精度。

2. Unreal：Transform Vector（向量转换）

   • 功能、参数、用法与 Unity 完全一致，是切线空间、视图空间案例的核心节点；
   • 额外支持：区分「方向向量」和「位置向量」转换，避免位置数据运算错误。

（三）四大空间节点核心差异汇总表

表格

功能需求	Unity Shader Graph	Unreal 材质蓝图	通用建议
获取世界空间法线	Normal Vector(Space=World)	World Space Normal	全局光照、场景方位遮罩首选
获取视图空间视线	View Direction(Space=View)	View Space View Direction	MatCap、镜头特效专用
获取物体空间位置	Position(Space=Object)	Object Space Position	模型局部动画、内部效果
切线空间转换	Transform Vector + Tangent Vector	Transform Vector + TBN 组合	法线贴图必用组合

---

四、核心原则：向量运算的空间统一规则

本节课反复强调的黄金规则，解决 90% 向量运算异常：

1. 同运算 = 同空间 参与点积 (Dot)、加减、插值 (Lerp)、乘法的所有向量（法线、视线、光照、位置），必须预先转换到同一个坐标空间。 ✅ 正确示例：世界空间法线 + 世界空间视线 → 点积（标准菲涅尔） ❌ 错误示例：世界空间法线 + 视图空间视线 → 点积（结果错乱、明暗闪烁）

2. 方向向量优先归一化 法线、视线、光照这类描述 “方向” 的向量，完成空间转换后，建议使用 Normalize 节点归一化（向量长度变为 1），防止因向量长度异常导致明暗强度不均。

3. 位置向量禁止随意归一化 模型坐标、世界位置等位置类数据，不要归一化，否则会丢失坐标距离信息，引发位置计算错误。

4. 动画模型优先切线 / 物体空间 带有骨骼动画、形变的角色、布料，避免直接使用世界空间法线，动画过程中会出现法线扭曲、细节拉伸。

---

五、两大实战案例（逐节点拆解，课程核心演示）

结合四大空间特性，本节课落地两个行业高频案例，覆盖视图空间与切线空间两大难点，节点链路双引擎通用。

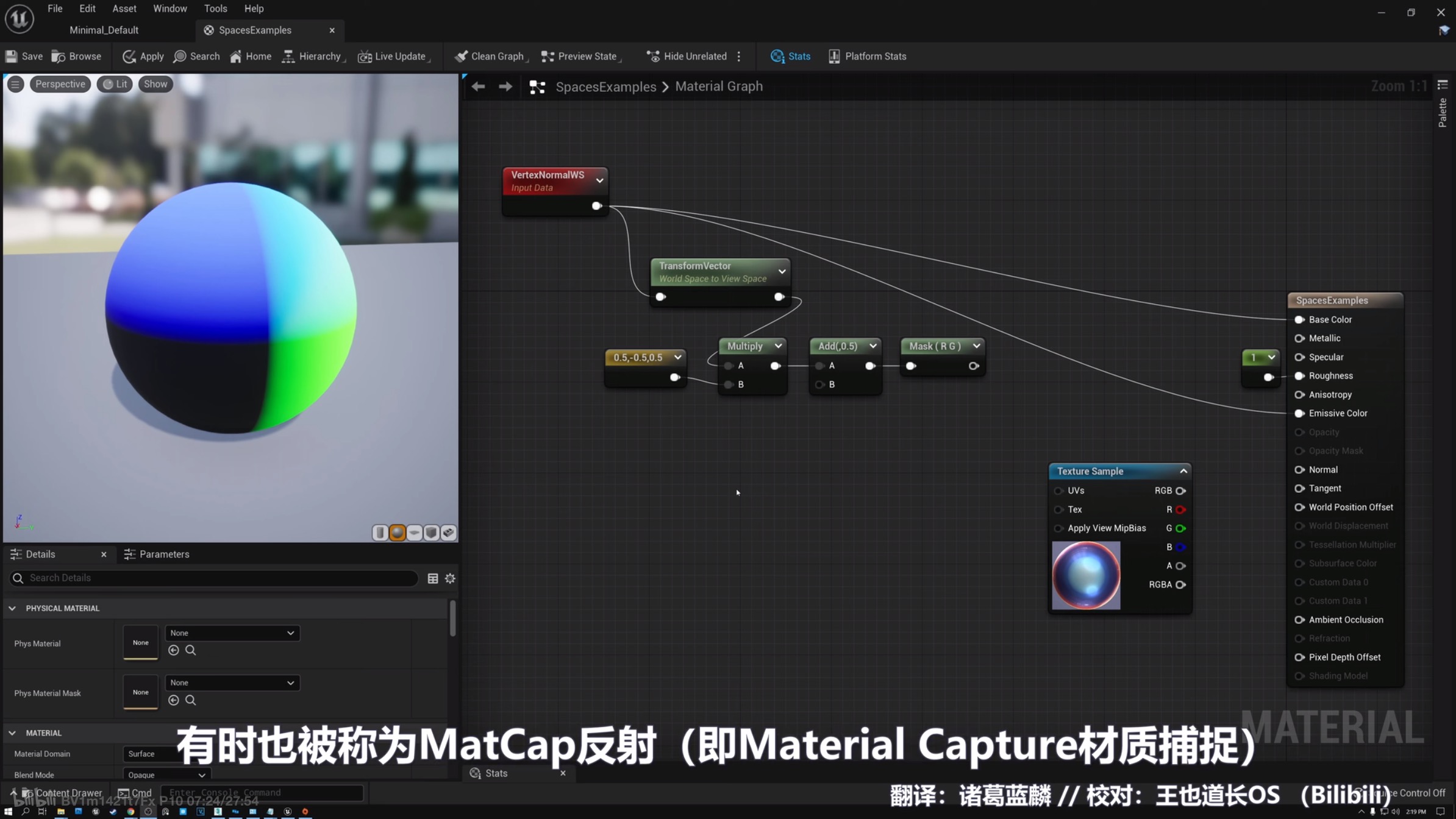

案例一：视图空间 MatCap 材质（视图空间经典应用）

1. 效果说明

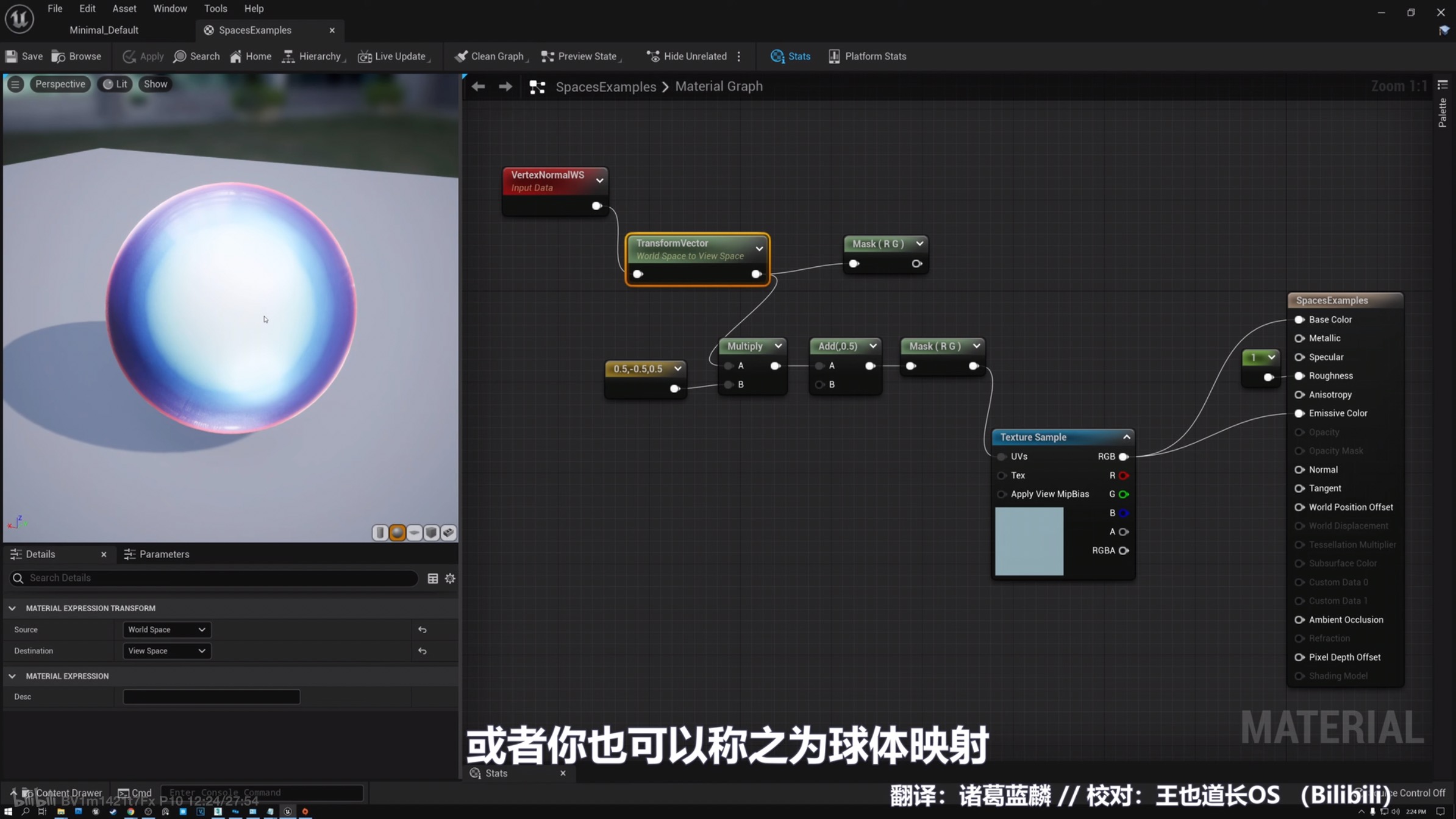

MatCap（材质捕获）是一种基于相机视图空间的模拟材质效果，利用一张球形采样贴图，根据模型表面相对于相机的朝向采样贴图颜色，快速实现金属、陶瓷、车漆、卡通质感，不受场景光照影响，手游、卡通渲染中使用极广。

2. 原理逻辑

1. 将模型世界空间法线转换为视图空间法线（核心：统一至视图空间）；

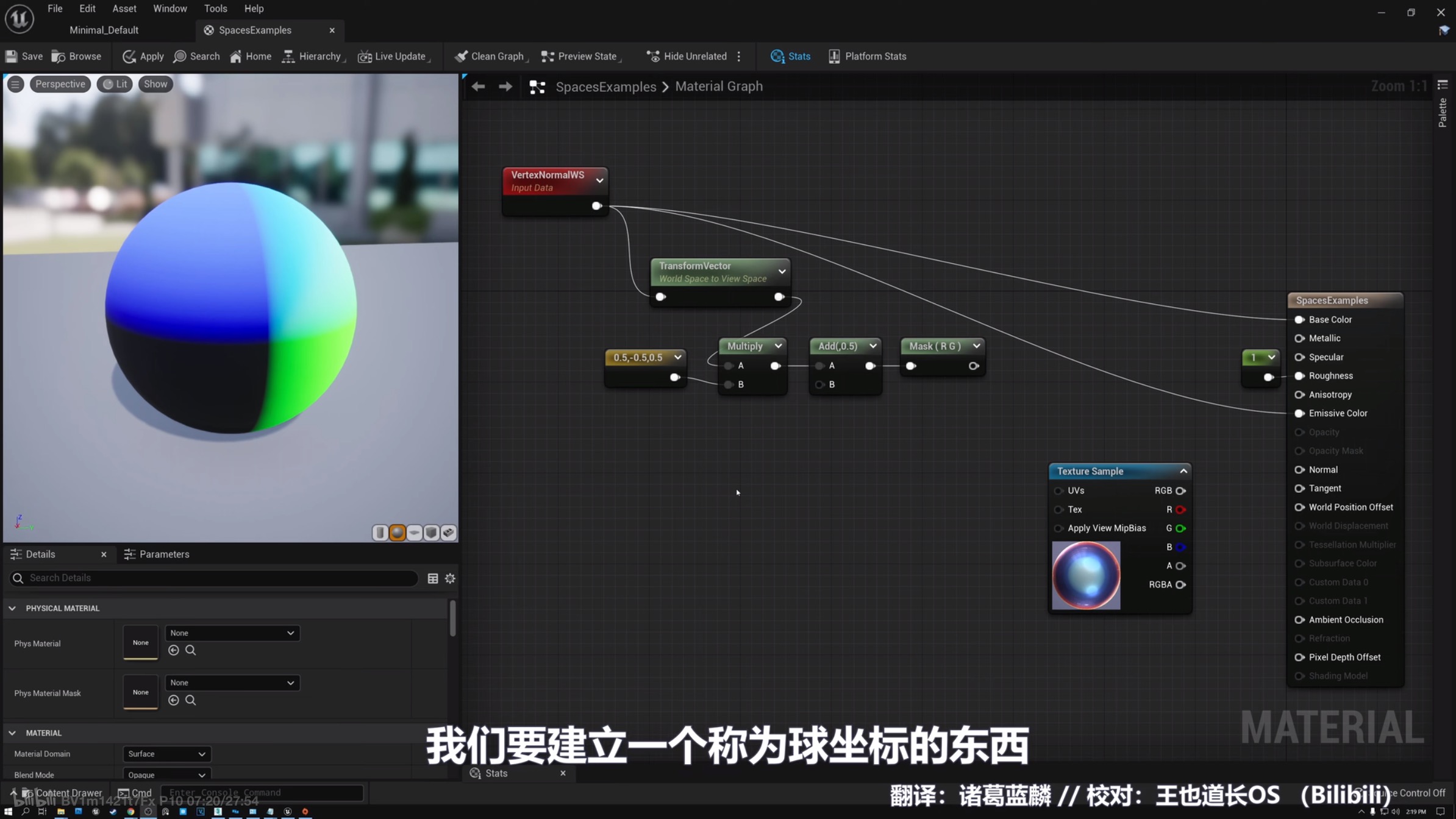

2. 用视图空间法线的 XY 分量作为 UV 坐标，采样 MatCap 球形贴图；
3. 采样结果叠加基础颜色、自发光，形成最终材质；
4. 特性：转动相机，模型材质反光区域同步变化；转动模型（相机不动），反光区域固定。

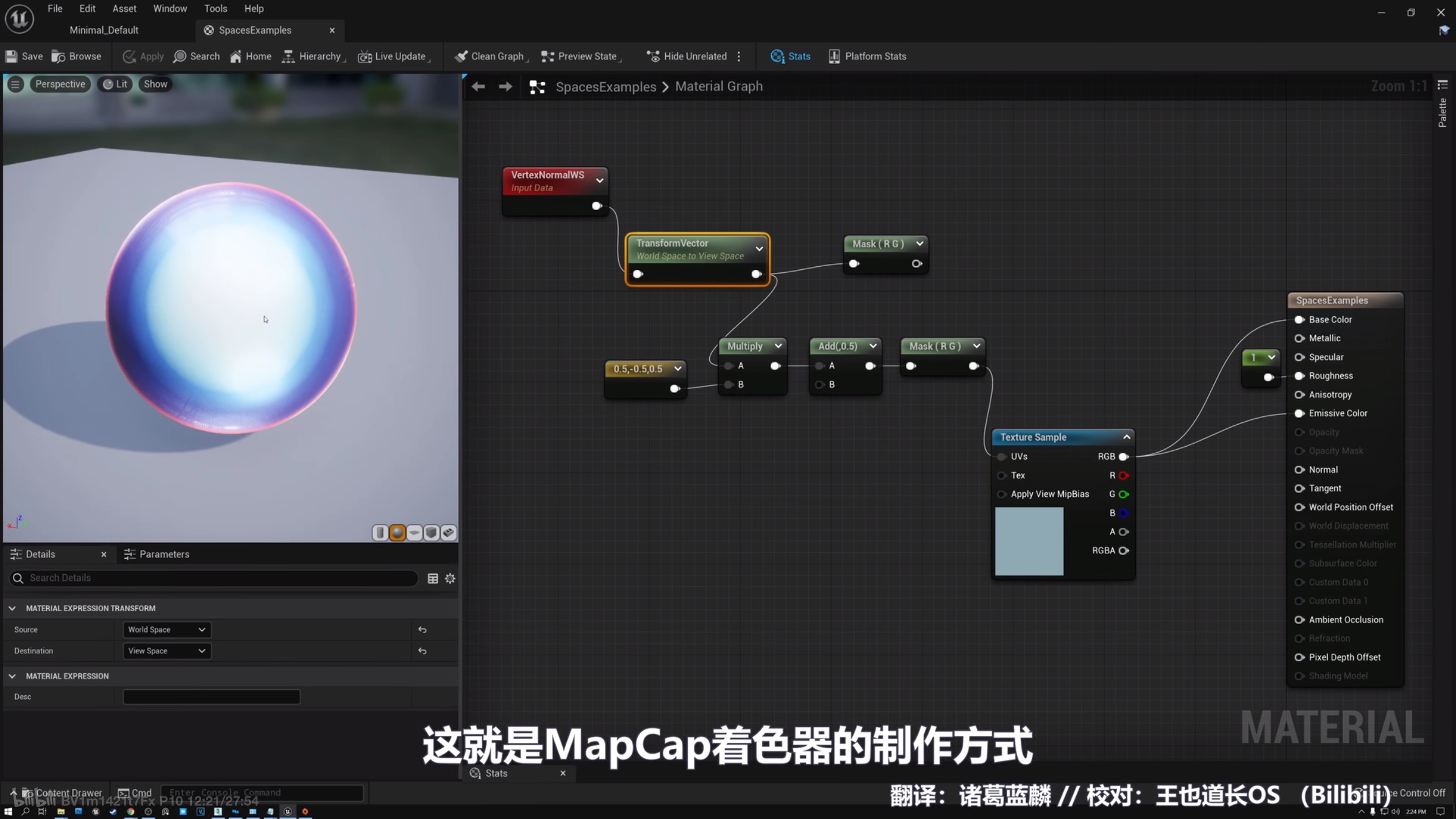

3. 完整节点链路（双引擎分步流程）

1. 基础输入：创建 Normal Vector（世界空间法线）；
2. 空间转换：接入 Transform Vector，设置 From = World、To = View，转为视图空间法线；
3. 数据提取：拆分视图空间三维向量，仅取出 X、Y 通道（舍弃 Z 通道），作为自定义 UV；
4. 纹理采样：XY 通道 → Sample Texture 2D 采样 MatCap 贴图；
5. 效果合成：采样结果 叠加 / 相乘 基础颜色、粗糙度，输出至基础颜色通道。

4. 参数调节与优化

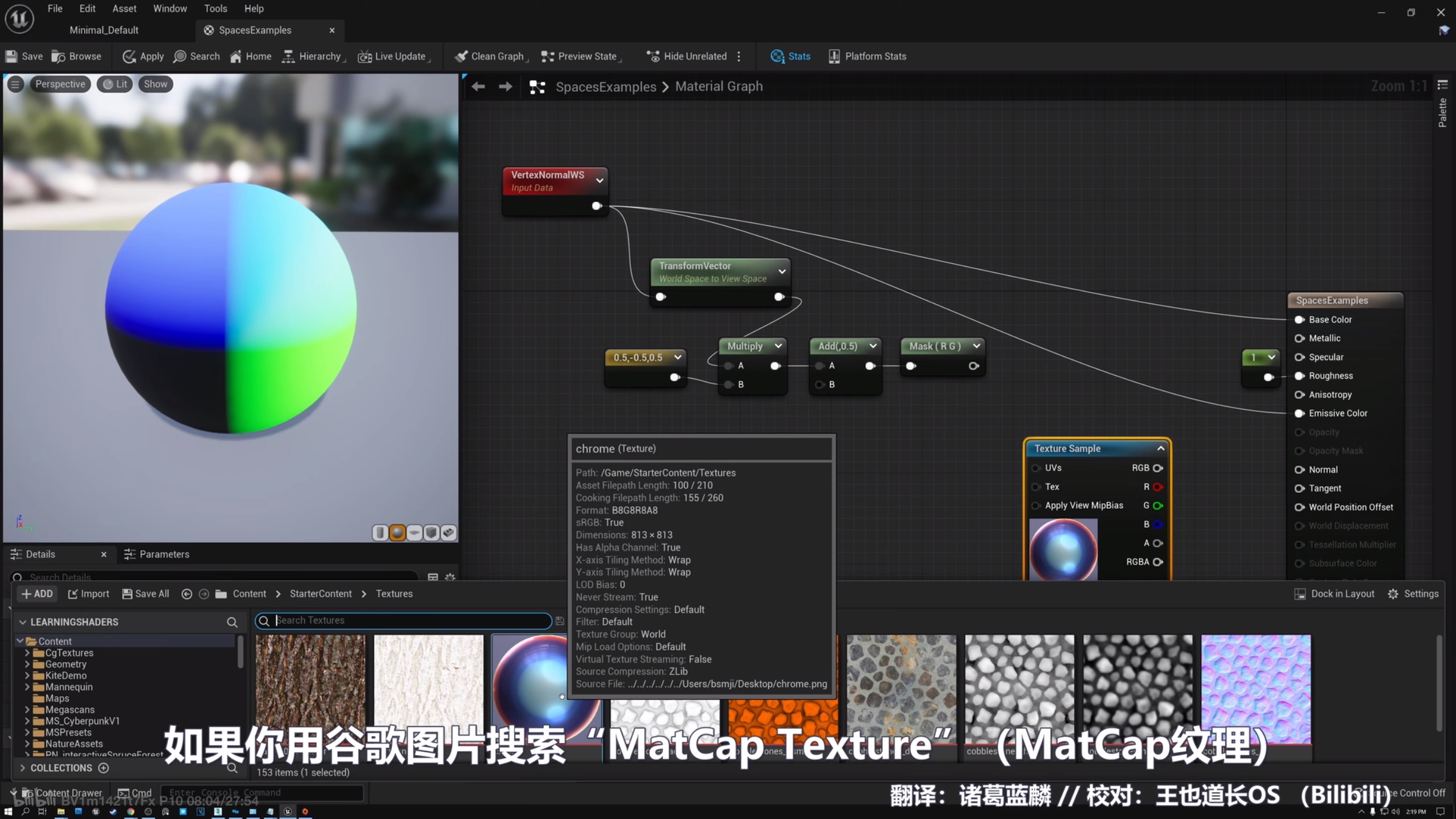

1. 贴图选择：MatCap 贴图为球形渐变图，不同贴图对应金属、磨砂、宝石等不同质感；
2. 翻转修正：若反光方向相反，对 X/Y 通道添加 Negate 取反；
3. 强度控制：使用 Multiply 节点调节 MatCap 叠加强度，避免画面过曝；
4. 性能优势：无实时光照计算，性能开销极低，适合大批量道具、卡通角色。

5. 常见问题排查

• 贴图拉伸、变形：未正确转换为视图空间，重新检查 Transform Vector 参数；
• 全模型单色：错误使用 Z 通道作为 UV，仅保留 XY 通道即可；
• 转动相机效果异常：法线未归一化，开启 Normalize Output。

案例二：切线空间法线贴图（行业标准用法）

1. 效果说明

使用切线空间法线贴图，在低面数模型上模拟高模的凹凸、划痕、纹理细节，是 3D 美术、TA 的基础技能，角色、武器、装备、场景道具全覆盖。

2. 原理逻辑

1. 模型原始法线为切线空间基准法线（默认朝向：0,0,1 蓝紫色）；
2. 采样切线空间法线贴图，得到偏移后的切线空间法线；
3. 通过 TBN 矩阵（切线、副切线、原始法线），将切线空间法线转换为世界空间法线；
4. 用转换后的世界空间法线参与光照计算，实现凹凸光影效果。

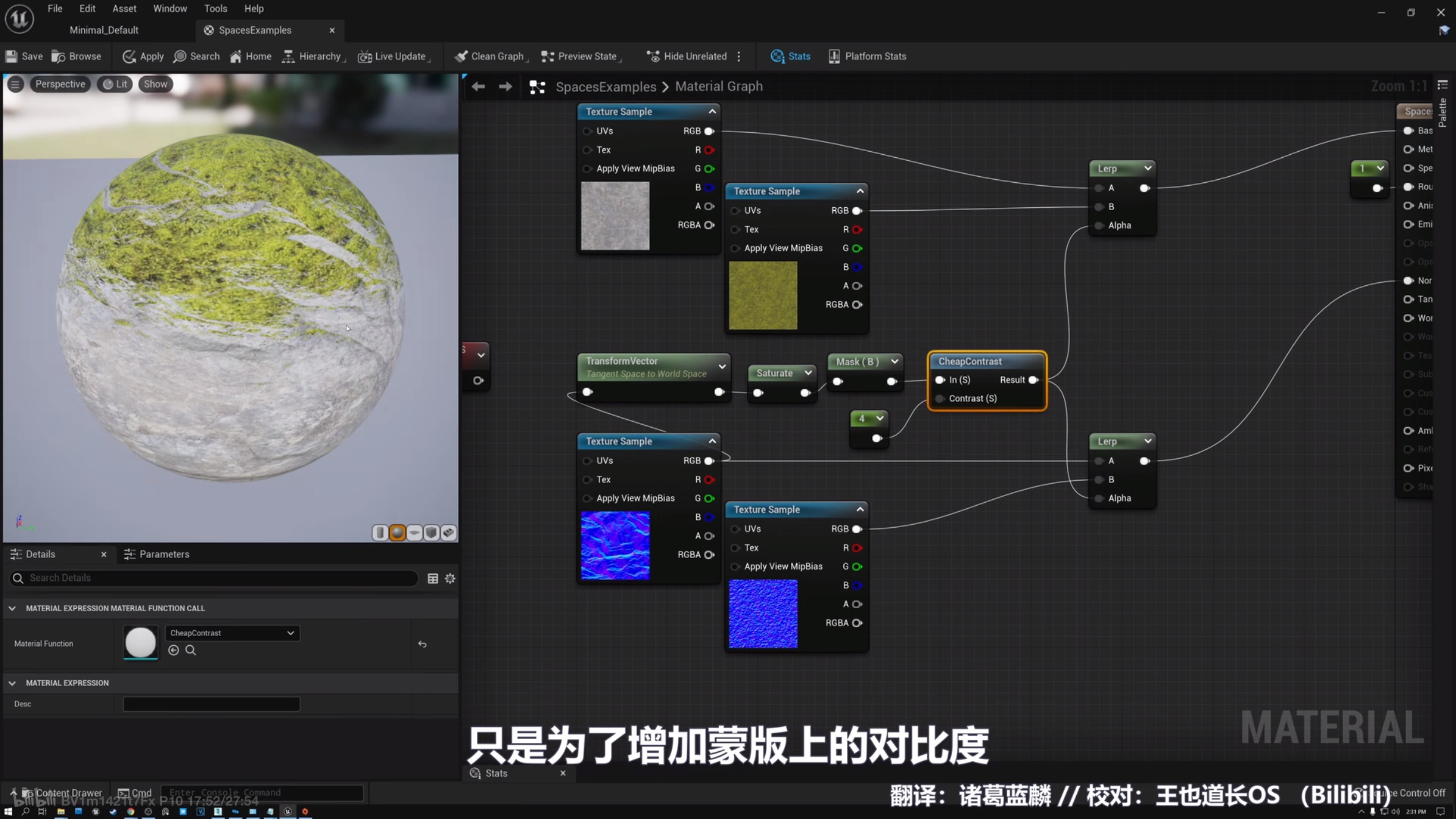

3. 完整节点链路（标准工业流程）

1. 基础输入：
   • 采样法线贴图：Sample Texture 2D 读取切线空间法线贴图；
   • 模型基础向量：Normal Vector（原始法线）、Tangent Vector（切线）；
2. 构建 TBN 矩阵：引擎内置逻辑自动组合切线 (T)、副切线 (B)、法线 (N)，无需手动计算；
3. 空间转换：Transform Vector 将切线空间法线 → 世界空间法线（最关键一步）；
4. 光照运算：转换后的世界空间法线 + 主光源方向 → Dot 点积，计算漫反射光照；
5. 最终输出：光照结果连接基础颜色通道，呈现凹凸细节。

4. 关键知识点与参数

1. 法线贴图格式确认：必须使用切线空间法线贴图（蓝紫色底色），世界空间法线贴图不可套用此流程；
2. 凹凸强度：通过乘法节点缩放法线贴图采样值，控制凹凸深浅；数值越大，凹凸越强烈；
3. 动画适配：切线空间天然支持骨骼动画，角色跑动、动作变形时，凹凸细节不会撕裂、拉伸；
4. 双引擎差异：UE 法线贴图默认自带解压缩节点，Unity 需注意法线贴图导入设置（勾选 Normal Map）。

5. 高频报错与修复

表格

异常现象	根因	修复方案
模型全黑、无光照	切线空间法线未转为世界空间，空间不匹配	补充 Transform Vector 节点，切线转世界空间
凹凸方向反转（凹陷变凸起）	切线 / 副切线方向颠倒	对切线向量添加 Negate 取反
动画时细节扭曲、撕裂	使用了世界空间法线贴图	替换为切线空间法线贴图，使用 TBN 转换流程
细节微弱、几乎看不见	法线贴图强度过低	增大乘法节点数值，或调整贴图导入强度

---

五、四大空间横向对比与选型指南

结合使用场景、性能、适配性，整理快速选型表，制作材质时直接对照选择空间：

表格

坐标空间	核心参照	最佳使用场景	不推荐场景	性能开销
物体空间 (Object)	模型自身轴心	模型局部动画、内部纹理、顶点形变	全局光照、多模型统一效果	低
世界空间 (World)	场景全局原点	全局光照、场景方位遮罩、静态道具	骨骼动画、曲面高精度细节	低
视图空间 (View)	相机	MatCap、镜头特效、屏幕空间效果	固定场景方位、不受相机影响的效果	中
切线空间 (Tangent)	模型表面 UV / 曲面	法线贴图、动画角色、曲面细节、UV 动画	全局方位判断、大型场景遮罩	中（需矩阵转换）

---

六、双引擎操作速查 & 节点使用技巧

1. Unity Shader Graph 快捷操作

1. 快速切换空间：选中位置 / 法线 / 视线节点 → 右侧面板 Space 下拉菜单，一键切换；
2. 向量转换固定搭配：Transform Vector + 勾选 Normalize Output（方向向量标配）；
3. 法线贴图流程：贴图采样 → Transform (切线→世界) → 光照运算。

2. Unreal 材质蓝图快捷操作

1. 快速选取空间节点：右键搜索关键词 World Space / View Space 直接调用对应向量；
2. TBN 矩阵：引擎自动集成，无需手动创建，专注空间转换即可；
3. 法线贴图：导入贴图后设置为 Normal Map，引擎自动解码。

3. 通用避坑技巧

1. 新手优先顺序：先精通世界空间（90% 常规材质），再学视图空间（镜头特效），最后攻克切线空间（法线贴图）；
2. 测试技巧：制作效果异常时，优先检查「向量空间是否统一」，这是第一排查点；
3. 项目适配：手游低配项目尽量减少多层空间转换，优先使用原生空间参数，降低 GPU 开销；
4. 管线适配：Unity URP/HDRP 世界空间定义略有差异，跨管线项目统一使用Absolute World（绝对世界空间）。

---

七、课后练习与知识延伸

1. 分阶实操练习（循序渐进巩固）

1. 入门练习：分别将法线节点切换为四大空间，移动模型、转动相机，观察向量视觉变化，理解空间运动规律；
2. 基础练习：复刻 MatCap 材质，更换不同 MatCap 贴图，体验不同质感效果，练习视图空间转换；
3. 进阶练习：完成切线空间法线贴图标准流程，调节凹凸强度，测试静态模型与动画模型的表现差异；
4. 综合练习：结合第 9 集菲涅尔效果，将菲涅尔向量统一至视图空间，制作镜头相关边缘光。

2. 知识点延伸（衔接本系列最后一集）

1. 本节课的空间转换、法线处理，是下一集 Min/Max/Clamp/Saturate 范围节点的应用基础；
2. 切线空间是法线贴图混合、细节法线的前置知识，也是写实材质（皮肤、金属、布料）的核心；
3. 视图空间可延伸至屏幕空间雾、描边、透视畸变等后处理特效。

3. 长期学习建议

1. 建立 “空间思维”：拿到任意向量 / 位置节点，第一时间判断其所属空间；
2. 分类整理案例：将世界空间光照、视图空间 MatCap、切线空间法线贴图分为三大模板，项目中直接复用；
3. 美术配合：和建模师确认法线贴图格式（切线空间 / 世界空间），从源头避免空间不匹配问题。
